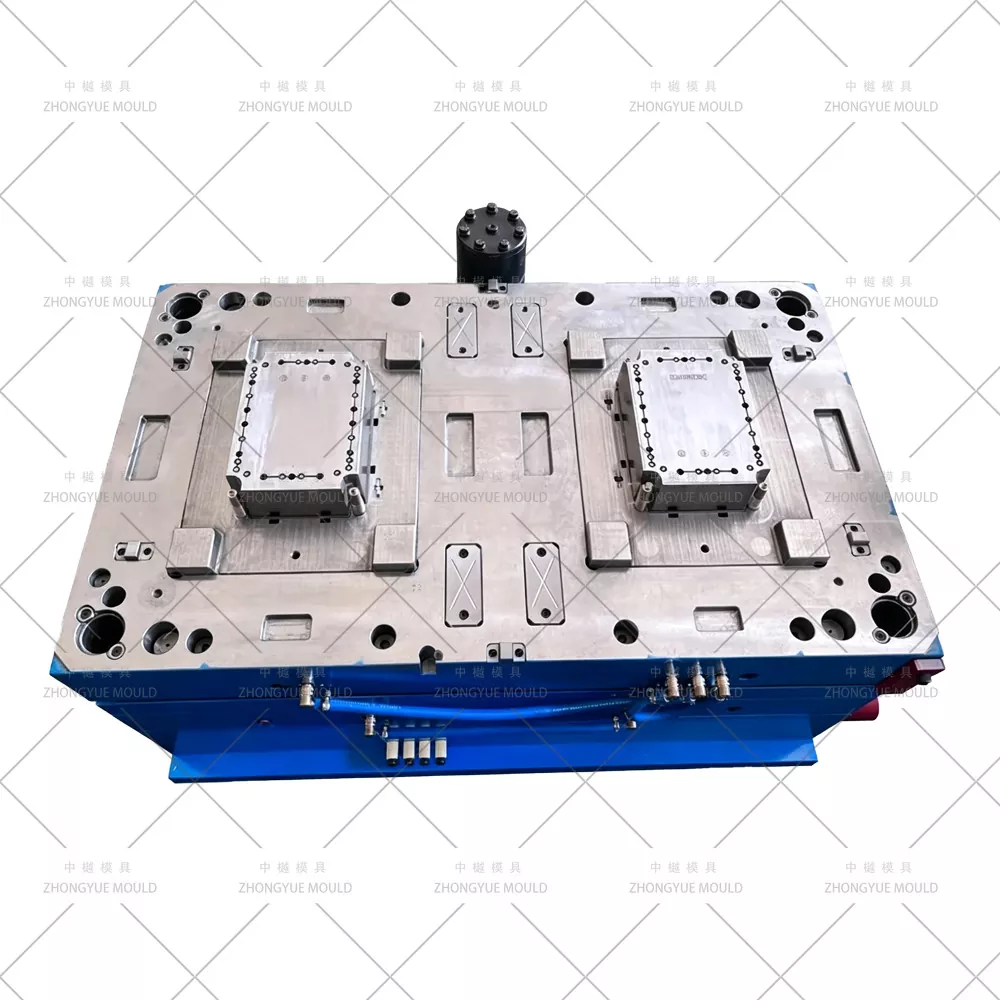

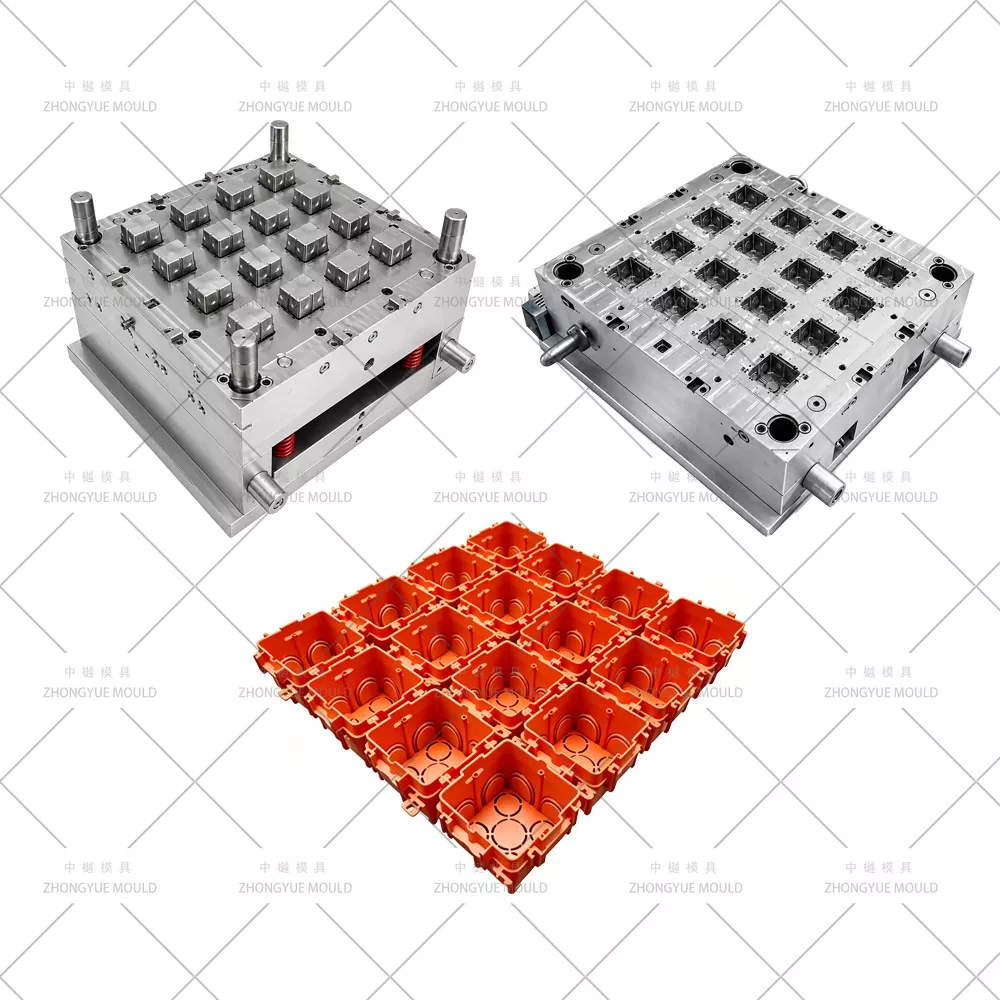

ZHONGYUE MOLD chuyên thiết kế và sản xuất Khuôn ép hộp nối nhựa tùy chỉnh / Khuôn ép hộp nối điện cho các nhà sản xuất linh kiện điện toàn cầu. Cho dù bạn cần một hộp nối dây hình chữ nhật nhỏ gọn, hộp nối ống dẫn tròn hay khuôn vỏ chống nước IP65/IP67, đội ngũ kỹ thuật của chúng tôi đều cung cấp các cấu trúc khuôn được tối ưu hóa phù hợp với bản vẽ bộ phận và khối lượng sản xuất của bạn.
Chúng tôi giúp khách hàng lựa chọn loại thép, hệ thống đường dẫn phù hợp (đường dẫn nguội hoặc đường dẫn nóng có thương hiệu), cách bố trí khoang và giải pháp đúc khuôn (xi lanh thủy lực, bộ nâng góc hoặc lõi có thể đóng mở) để đảm bảo các bộ phận không có tia chớp, độ dày thành đồng đều và thời gian chu kỳ ổn định khi đúc trong ABS, PC, PC+ABS, PP hoặc PA66+GF chống cháy.
|
Tên khuôn |
Khuôn hộp nối nhựa |
|
|
khuôn mẫu |
P20,2738,718H,NAK80,2316,S136,H13, v.v. |
|
|
Đế khuôn |
Tự làm, LKM, DME, ASSAB |
|
|
khoang |
Đơn/đa |
|
|
Á hậu |
Á hậu lạnh và Á hậu nóng |
|
|
Thương hiệu Á hậu nóng bỏng |
Thạc sĩ, HUSKY, YUDO, v.v. |
|
|
Phần mềm Degsin |
UG:Aoto CAD, v.v. |
|
|
Cuộc sống khuôn mẫu |
50-100 triệu lượt bắn/ 5-6 năm, thậm chí trong 10 năm bảo trì tốt |
|
|
Thời gian T1 |
45-60 ngày |
|
|
Chất liệu nhựa |
PP ABS |
|
|
Loại cổng |
Cổng xác định, Cổng cạnh, Cổng phụ, Cổng phim, Cổng van, Cổng mở, v.v. |
|
|
Xử lý bề mặt khuôn |
EDM, kết cấu, đánh bóng có độ bóng cao |
|
|
Hệ thống chất lượng |
ISO9001 |
|
|
Mã HS |
8480719090 |
|
|
Nguồn gốc |
Hoàng Nham Chiết Giang Trung Quốc |
|
|
Bưu kiện |
Vỏ gỗ |
|
|
Vật liệu khuôn |
độ cứng |
Cuộc sống khuôn mẫu |
|
P20 |
HRC 28-33 |
>300.000 bức ảnh |
|
718 |
HRC 33-36 |
>500.000 bức ảnh |
|
H13 |
HRC >43 |
>800.000 bức ảnh |
|
2344 |
HRC >48 |
>800.000 bức ảnh |
|
S136 |
HRC 48-52 |
> 1.000.000 bức ảnh |
Làm cho dự án Khuôn hộp nối nhựa tiếp theo của bạn trở nên tươi sáng hơn!
|
Loại hộp |
Đặc điểm chung trong thiết kế khuôn mẫu |
|

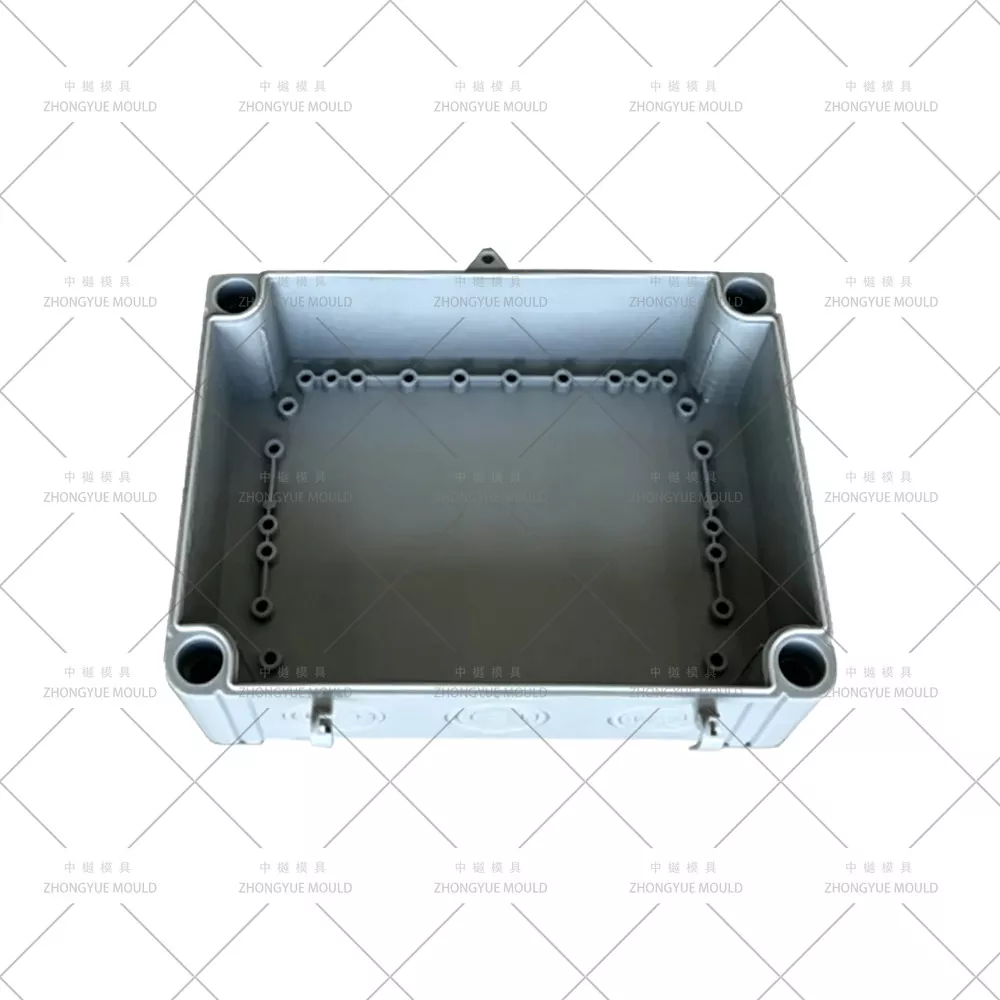

Dây / Hộp nối hình chữ nhật |
Miếng đệm vít, rãnh bịt kín, khu vực đục lỗ, gân thành mỏng |
|
Hộp nối ống luồn dây tròn (1 chiều/2 chiều/4 chiều) |
Kéo lõi bên cho các lối vào ống dẫn, đôi khi lõi có thể gập lại hoặc cơ cấu tháo vít |
|
Vỏ chống nước / chịu thời tiết (IP54–IP67) |
Môi/rãnh bịt kín chính xác, dung sai chặt chẽ về độ phẳng của mặt bích, bề mặt hoàn thiện cao |
|
Hộp phụ thiết bị đầu cuối / phân phối |
Các gân ngăn bên trong, các ông chủ gắn DIN-rail, các lỗ chốt bản lề |
|
Vỏ điện tử tùy chỉnh |
Kẹp cắt, vừa khít, cửa sổ nhãn, họa tiết hoặc khắc logo |
Thiết kế khuôn hộp nối thích hợp phải giải quyết những thách thức chung sau:
Độ dày đồng đều của tường – Các khu vực bằng phẳng lớn có xu hướng cong vênh. Chúng tôi chạy phân tích dòng khuôn (Moldflow) để cân bằng việc lấp đầy và giảm thiểu vết lún trên các phần thành mỏng.
Niêm phong rãnh và độ phẳng của mặt bích – Quan trọng đối với xếp hạng chống thấm nước. Khoang được mài hoàn thiện và đánh bóng (SPI A2/B1) để duy trì chỗ đệm đệm.
Phá hủy lối vào ống dẫn / loại trực tiếp – Được xử lý thông qua các thanh trượt góc cạnh thủy lực, bộ nâng hoặc bộ lõi có thể thu gọn tùy thuộc vào hướng vào và số lượng.
Thiết kế Boss & Rib – Các chốt đẩy được định vị để tránh đánh dấu các bề mặt có thể nhìn thấy được; các kênh làm mát được đặt gần các khối dày để ngăn chặn các khoảng trống.
Bù độ co rút vật liệu – Tỷ lệ co rút khác nhau giữa ABS (~0,5%), PC (~0,6%), PP (~1,5–2,0%) và nylon gia cố GF (~0,3–0,5%); khoang khuôn có kích thước phù hợp.
Đánh giá DFM (Thiết kế cho khả năng sản xuất) – Phân tích góc nháp, độ dày thành, đường cắt, tính khả thi của cổng và khả năng phóng; đưa ra các đề xuất cải tiến.
Mô phỏng dòng chảy khuôn – Dự đoán mô hình điền, đường hàn, bẫy khí, lực kẹp và thời gian làm mát.

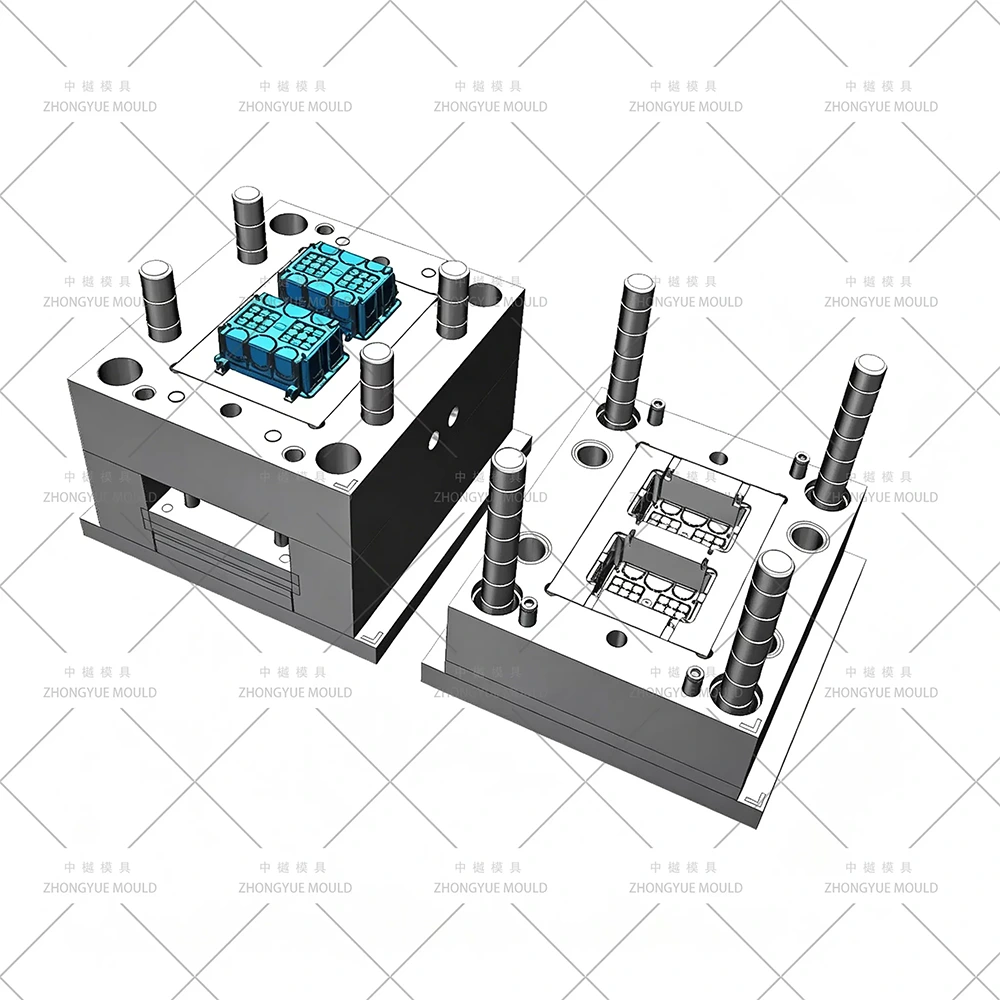

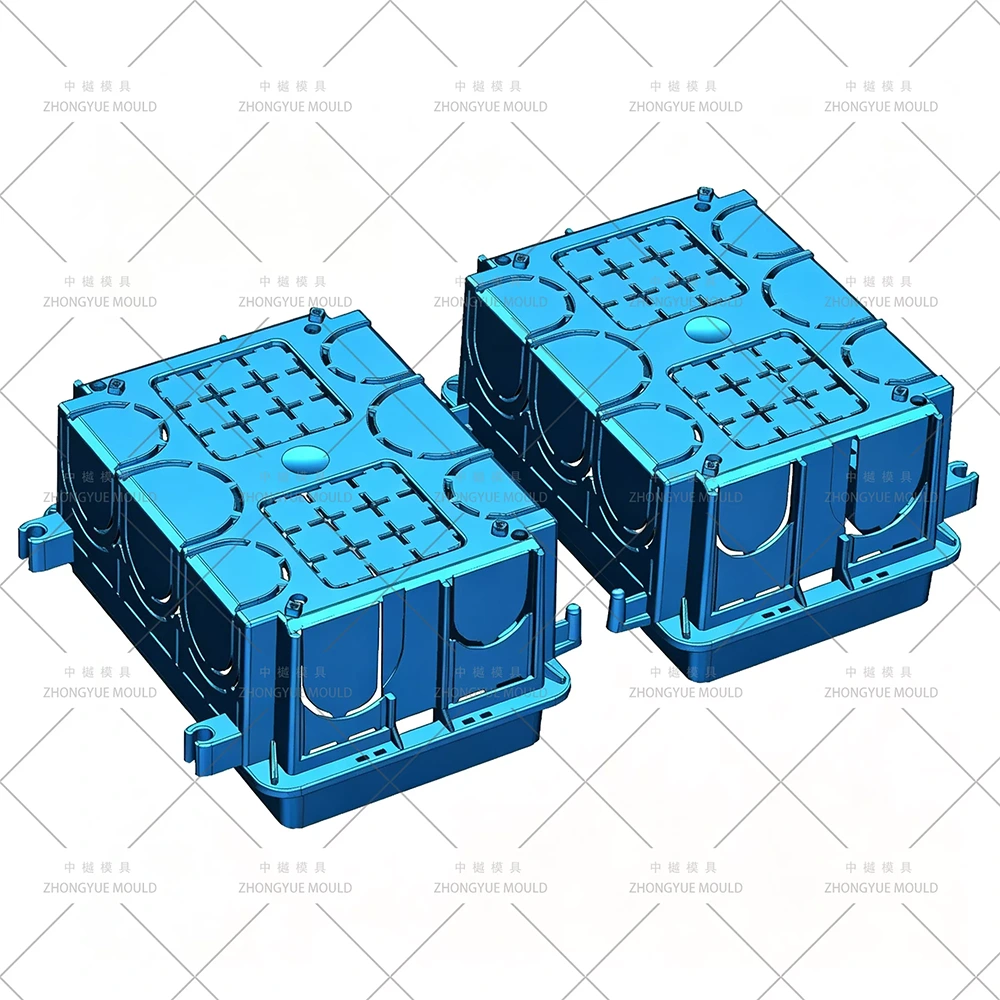

Thiết kế khuôn 3D (UG/NX, SolidWorks, Pro/E) – Bố trí làm mát hoàn chỉnh, thiết kế trượt/nâng lên, cân bằng dòng nóng.
Gia công chính xác – CNC, EDM (Sodick/Charmilles) tốc độ cao, khoan lỗ sâu cho vách ngăn/bong bóng.
Assembly & T1 Trial – Thử khuôn trên máy ép phun; gửi video dùng thử + bộ phận mẫu + báo cáo chiều (CMM).
Chỉnh sửa & phê duyệt cuối cùng – Tinh chỉnh trước khi đóng gói cuối cùng trong hộp gỗ không khử trùng.
Hơn 15 năm kinh nghiệm xuất khẩu - Khuôn mẫu được vận chuyển đến Châu Âu, Bắc Mỹ, Trung Đông, Đông Nam Á
DFM & Moldflow nội bộ – Giảm rủi ro trước khi cắt thép
Giải pháp đường dẫn linh hoạt – Đường dẫn nguội / Đường dẫn nóng YUDO / HASCO / Mold-Master (cửa mở hoặc van)
Kiểm tra QC – CMM nghiêm ngặt, phê duyệt mẫu thử, cập nhật tiến độ gia công hàng tuần
Bảo hành khuôn 1 năm – Hỗ trợ kỹ thuật và phụ tùng miễn phí
Xây dựng thương hiệu tùy chỉnh – Khắc logo, tạo họa tiết (VDI/Mold-Tech), chèn mã ngày/năm
Gửi cho chúng tôi bản vẽ 2D (PDF/DWG) + mô hình 3D (STP/IGS/STEP/X_T) của bạn và khối lượng cảnh quay dự kiến hàng năm. ZHONGYUE MOLD sẽ trả lời bằng báo cáo DFM và báo giá chính thức trong vòng 24 giờ làm việc.
