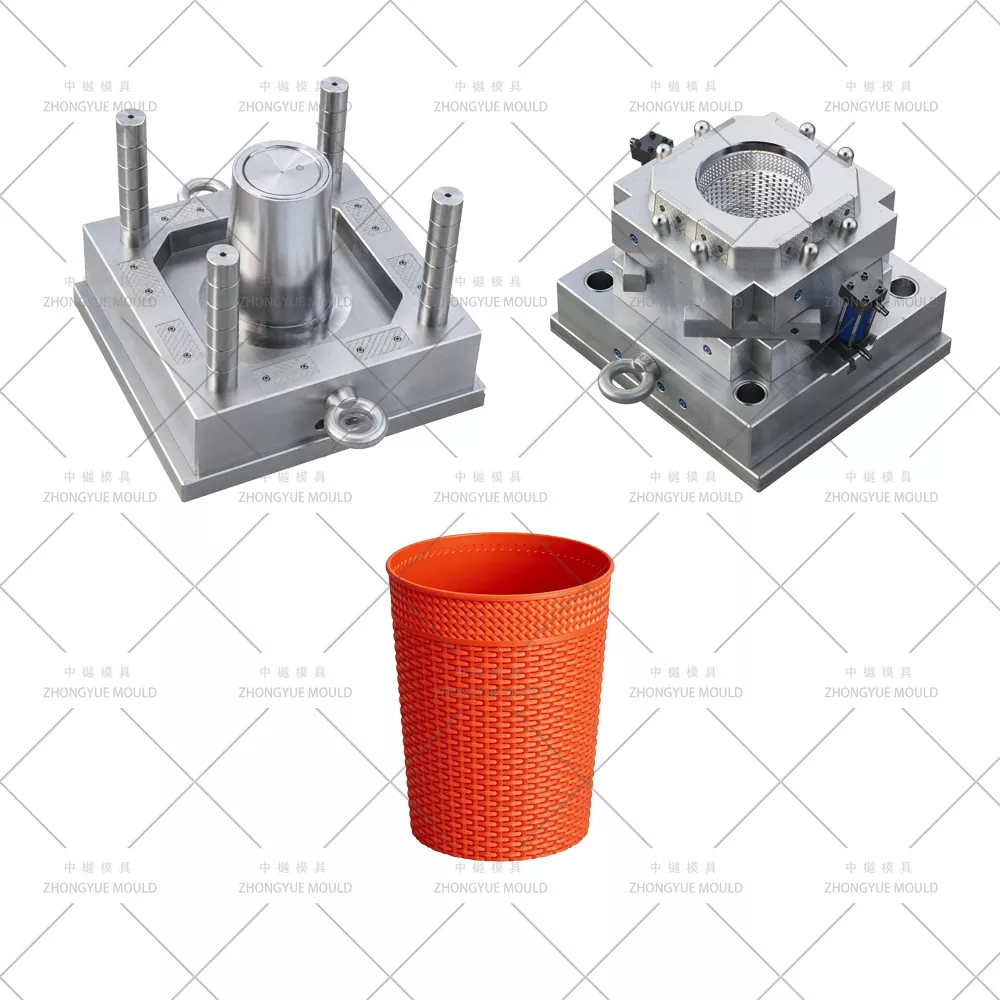

ZHONGYUE MOLD là nhà sản xuất khuôn ép chuyên nghiệp của Trung Quốc cung cấp Khuôn ép thùng đựng bụi mây tròn 5L / Khuôn ép thùng rác tròn có hoa văn bằng nhựa (Khuôn thùng đựng rác kiểu mây) cho các nhà bán buôn, siêu thị và chủ thương hiệu sản phẩm gia dụng trên toàn cầu. Thùng đựng rác dạng mây tròn 5L là loại thùng đựng rác phổ biến tại nhà/văn phòng/phòng ngủ/phòng tắm, thường được đúc bằng PP (Polypropylene, nguyên chất hoặc có chất ổn định tia cực tím) với kết cấu mô phỏng mây/dệt (mây) ở bề mặt bên ngoài (Hạt da VDI 30–42 hoặc kết cấu EDM dệt tùy chỉnh) và bề mặt bên trong mịn để dễ dàng làm sạch. Khuôn của chúng tôi có tính năng EDM/kết cấu chính xác cho kiểu dệt mây, làm mát vách ngăn được tối ưu hóa bằng các miếng chèn BeCu gần đế, cổng tàu ngầm ẩn ở vành trong (không có vết tích cổng trên mặt mây có thể nhìn thấy) và phân tích DFM để đảm bảo độ dày thành đồng nhất (1,8–2,5 mm) và dễ dàng tháo khuôn.
Từ thùng mây tròn 5L (có/không có nắp), vỏ ngoài thùng mây vận hành bằng bàn đạp, cho đến khuôn nắp/thùng bên trong phù hợp, chúng tôi cung cấp đánh giá DFM đầy đủ và mô phỏng Moldflow trước khi cắt thép.
|
Mục |
Thông số kỹ thuật / Tùy chọn |
|
|
Tên khuôn |
Khuôn ép nhựa / mây tròn 5L (Thùng rác) |
|
|
Khoang & lõi thép |
Khoang: tiêu chuẩn P20 (HRC 28–33 tiền cứng); 718H (HRC 33–38) tùy chọn để có tuổi thọ cao hơn; Cốt lõi: P20/718H |
|
|
Đế khuôn |
LKM / DME / HASCO / Tự thiết kế (điển hình 350×400mm – 450×500mm; trọng lượng 0,5–1,2T) |
|
|
sâu răng |
Thân thùng: tiêu chuẩn 1×1; Nắp / Xô bên trong: 1×1, 2×1, 2×2 tùy chọn |
|
|
Hệ thống Á hậu |
Tiêu chuẩn ray nguội (phụ/cạnh, nhánh chữ Y cho nhiều khoang); Mẹo nóng / Á hậu nóng (nhãn hiệu địa phương YUDO) tùy chọn cho số lượng lớn |
|
|
Loại cổng |
Cổng tàu ngầm (tiềm ẩn) ở vành/mặt bích bên trong; cổng quạt trên nắp |
|
|
Phóng ra |
Các chốt đẩy ở vành đế + vòng gạt phôi tùy chọn để kéo sâu; Có thể chuẩn bị đẩy khí |
|
|
làm mát |
Vách ngăn trung tâm Ø10–12mm + bộ tạo bọt ngoại vi + miếng đệm BeCu ở bán kính đáy, mạch cách ly |
|
|
Hoàn thiện bề mặt |
Khoang ngoài: Kết cấu mây/dệt VDI 30–42 (EDM + khắc axit); Lõi/Bên trong: Chất đánh bóng satin SPI B1/B2; Nắp: VDI 27–36 hoặc SPI A2 tùy chọn |
|
|
Tuổi thọ của khuôn |
≥300.000 lượt chụp (P20); ≥500.000 bức ảnh (718H) |
|
|
Vật liệu đúc được đề xuất |
PP (MFR 8–15 g/10 phút), PP+UV (dành cho vùng tiếp xúc với ánh nắng), masterbatch tùy chọn / phối màu |
|
|
Phần mềm thiết kế |
UG NX, Pro/E, SolidWorks, AutoCAD, Moldflow (tùy chọn cho nhiều khoang) |
|
|
Kiểm soát dung sai |
± 0,1 mm chung; ±0,2 mm trên đường kính/chiều cao tổng thể |
|
|
Thời gian dẫn |
30–45 ngày sau khi phê duyệt thiết kế khuôn 2D/3D |
|
|
Máy phun |
160T – 350T (tùy thuộc vào số lượng khoang và yêu cầu lực kẹp) |
|
|
Vật liệu khuôn |
độ cứng |
Cuộc sống khuôn mẫu |
|
P20 |
HRC 28-33 |
>300.000 bức ảnh |
|
718 |
HRC 33-36 |
>500.000 bức ảnh |
|
H13 |
HRC >43 |
>800.000 bức ảnh |
|
2344 |
HRC >48 |
>800.000 bức ảnh |
|
S136 |
HRC 48-52 |
> 1.000.000 bức ảnh |
Làm cho dự án Khuôn thùng rác nhựa tiếp theo của bạn trở nên tươi sáng hơn!
|
Loại phần |
Vật liệu chung |
Trọng tâm thiết kế khuôn mẫu |
|

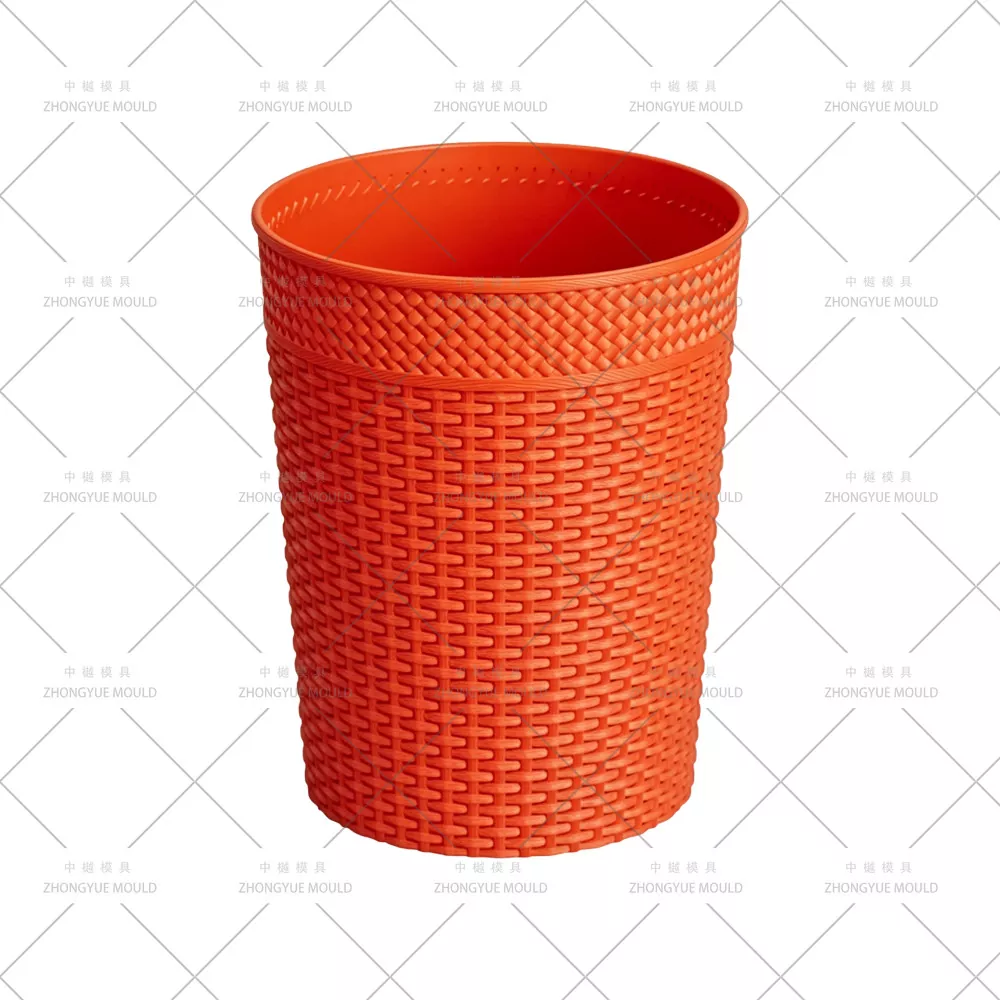

Thân thùng rác mây tròn 5L (Thùng chính) |
PP (MFR 8–12 g/10 phút), đôi khi PP+UV |
VDI 30–42 kết cấu mây/dệt trên khoang bên ngoài (EDM + khắc axit); cửa phụ ẩn ở vành trong phía trên; BeCu làm mát gần chân đế; Tiêu chuẩn 1 khoang |
|
Nắp đậy/có bản lề cho thùng mây |
PP (cùng màu hoặc tương phản) |
Vẽ đơn giản; đôi khi khoang 2+2 cho sản lượng cao hơn; hạt VDI nhẹ hoặc độ bóng cao tùy chọn |
|
Xô/Lớp lót có thể tháo rời bên trong (Tường nhẵn) |
PP (khoang nhẵn, độ bóng cao SPI B1/A2) |
Khoang nhẵn, thường có 2 khoang; đôi khi khuôn gia đình có nắp |
|
Cơ chế bàn đạp / nắp bập bênh Vỏ ngoài (kiểu mây, nếu có) |
Kết cấu mây PP |
Thường tách khuôn do hình dạng khác nhau; quá trình khoang kết cấu tương tự |

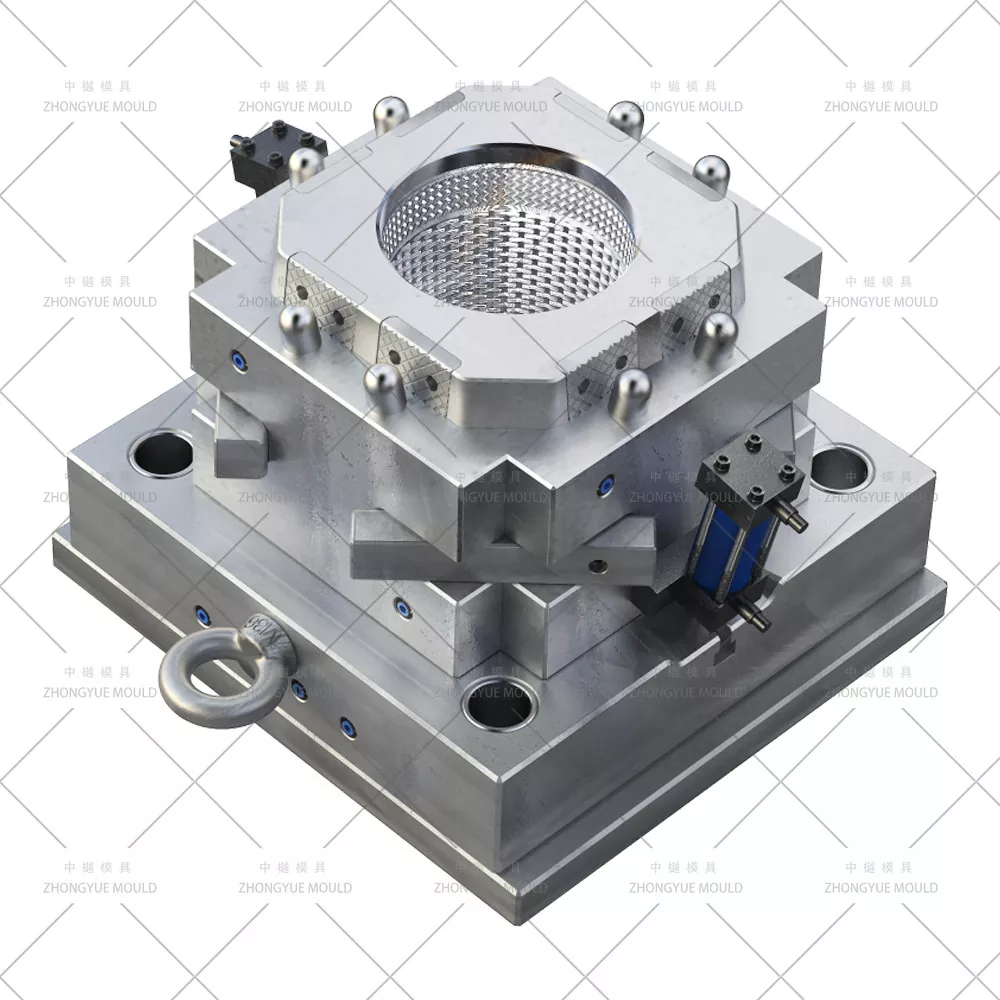

Xử lý khoang kết cấu mây / dệt— Khoang ngoài EDM phù điêu chìm hoặc khắc axit VDI 30–42 / Mold-Tech MT-110xx mẫu dệt mía; mặt lõi SPI B1/B2 satin mịn; độ sâu kết cấu được kiểm soát để bán sạch mà không có vết kéo.
Làm mát tối ưu cho thùng có thành mỏng tròn— Vách ngăn trung tâm Ø10–12mm + bộ tạo bọt ngoại vi + tấm lót BeCu (đồng berili) ở bán kính đáy dày; mạch nước cách ly giữ ΔT ≤ 3–4oC, giảm thời gian chu kỳ (thông thường là 12–20 giây) và ngăn ngừa cong vênh hình thùng.
Bồi thường co ngót cho PP— Độ co PP ~1,2–1,8% (MD/TD có thể khác nhau một chút; giả định đẳng hướng cho phần tròn; Kích thước khoang được xác minh bằng Moldflow, đặc biệt là về đường kính và chiều cao.
Cổng tàu ngầm ẩn (Tiềm ẩn) trên vành trong / mặt bích— Vết tích cổng hoàn toàn bị che khuất khỏi mặt ngoài có kết cấu mây; rãnh lạnh nhánh Y nếu có nhiều khoang; mẹo nóng (mở) tùy chọn cho âm lượng lớn.
Số lượng khoang tiêu chuẩn— Thân thùng chính 5L: thường có khoang đơn (1×1) để làm mát & kiểm soát chất lượng tốt nhất; Nắp/Gầu trong: thường là 2 khoang hoặc 4 khoang để phù hợp với tỷ lệ sản xuất; khuôn gia đình (thân + nắp) KHÔNG được khuyến khích do nhu cầu làm mát khác nhau.

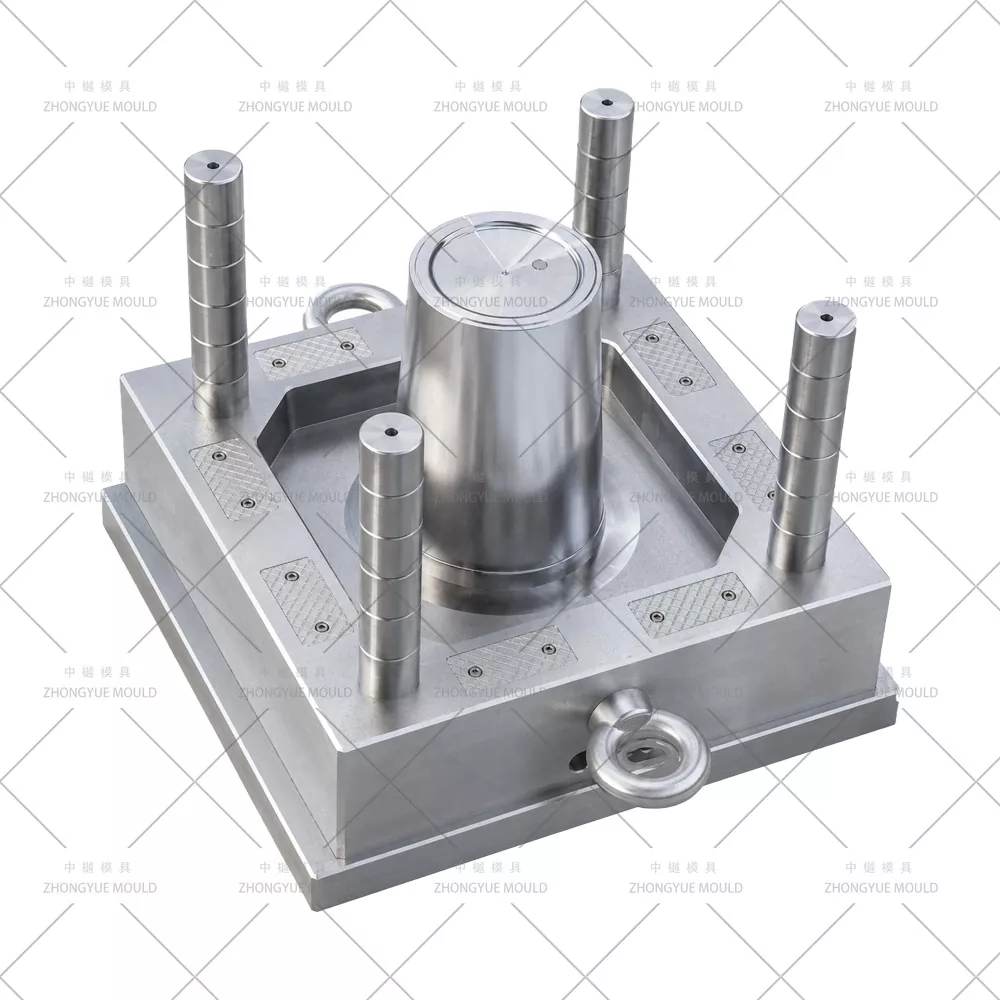

Thiết kế đẩy và chống dính dễ dàng— Lõi được đánh bóng, góc nghiêng thích hợp ( ≥1,5° trên bề mặt có kết cấu - thêm 0,5–1° cho mỗi độ sâu hạt VDI), các chốt đẩy cách đều nhau ở vành đế; ống đẩy hỗ trợ không khí tùy chọn để kéo sâu >250mm.
Khởi động dự án & Đánh giá DFM— Phân tích độ dày thành (loại 1,8–2,5 mm), góc nháp của kết cấu mây (thêm 0,5–1° cho mỗi độ sâu VDI), vị trí cổng và tính khả thi của việc phóng ra; đề xuất các cải tiến để tránh bị chìm/cong vênh.
Phê duyệt thiết kế khuôn mẫu (3D)— Lắp ráp hoàn chỉnh với bố trí làm mát (vách ngăn + bọt khí), xác định vùng kết cấu, cân bằng nhánh chữ Y của thanh dẫn (nắp nhiều khoang), chiến lược thông hơi.
Gia công chính xác— Khoang gia công thô/hoàn thiện CNC tốc độ cao, khoan lỗ sâu để làm vách ngăn làm mát, Sodick/Charmilles EDM để dệt mây, khắc axit/ứng dụng kết cấu, gương lõi/đánh bóng sa tanh.
Lắp ráp & thử nghiệm T1— Chạy trên máy phun trong nhà; cung cấp video dùng thử + bộ phận mẫu + kiểm tra kích thước.
Chỉnh sửa & phê duyệt cuối cùng- Tinh chỉnh nếu cần thiết; vận chuyển trong hộp không khử trùng có hướng dẫn sử dụng khuôn và danh sách phụ tùng thay thế (chân đẩy, vòi phun nước, ống lót mầm).
Hỗ trợ sau bán hàng— Bảo hành khuôn 1 năm, phụ tùng thay thế miễn phí cho những hư hỏng không do con người tạo ra, hướng dẫn kỹ thuật từ xa.
Kinh nghiệm khuôn mẫu gia đình phong phú— Bàn, ghế, ghế đẩu, thùng, hộp đựng, chậu hoa & khuôn đựng thùng rác/rổ mây làm tại nhà
Đánh giá DFM nội bộ— Tối ưu hóa độ dày thành, cổng & làm mát trước khi cắt thép; tư vấn cách bố trí nhiều khoang cho nắp/lớp lót
Chuyên môn về kết cấu mây/dệt— Khắc EDM + khắc axit VDI / Mẫu mía Mold-Tech; làm sạch khuôn mà không dính
QC nghiêm ngặt & tiến độ minh bạch- Hình ảnh gia công hàng tuần, phê duyệt mẫu T1 trước khi giao hàng
Kinh nghiệm xuất khẩu— Khuôn mẫu vận chuyển đi Châu Âu, Bắc Mỹ, Nam Mỹ, Đông Nam Á, Trung Đông
Bảo hành khuôn 1 năm + Cung cấp phụ tùng
Hỏi: Bạn có thể làm một bộ khuôn cho thân thùng, nắp và thùng bên trong không?
Đ: Vâng. Chúng tôi thường trích dẫn thân mây 5L là khuôn một khoang và nắp/thùng bên trong là khuôn 2 khoang hoặc 4 khoang để cân bằng tỷ lệ sản xuất. Không nên sử dụng khuôn gia đình (thân + nắp) do thời gian làm mát và chu kỳ khác nhau.
Hỏi: Bạn có thể làm những loại kết cấu mây/dệt nào?
Trả lời: Chúng tôi có thể tái tạo mẫu mía/dệt của mẫu của bạn thông qua phù điêu chìm EDM và áp dụng phương pháp khắc axit VDI 30–42 hoặc Mold-Tech MT-series. Vui lòng gửi một mẫu vật lý hoặc ảnh cận cảnh rõ ràng + tiêu chuẩn kết cấu để phù hợp.
Q: Bạn đề nghị vật liệu gì?
Trả lời: Virgin PP (MFR 8–12) là tiêu chuẩn — chảy tốt vào tường mỏng với chi phí thấp. Thêm 1–2% chất ổn định tia cực tím nếu thùng rác tiếp xúc với ánh sáng mặt trời (ban công/sân hiên).
Hỏi: Bạn cần gì cho một báo giá?
A: Bản vẽ 2D (PDF/DWG) + mô hình 3D (STP/IGS/X_T) HOẶC ảnh sản phẩm rõ ràng với chú thích kích thước (đường kính, chiều cao, độ dày thành, trọng lượng), khối lượng hàng năm, số khoang ưa thích (1×1 / 2×1, v.v.) và mẫu/ảnh kết cấu nếu có.
Gửi thùng đựng rác mây 5L bản vẽ 2D + model 3D (hoặc ảnh mẫu kèm kích thước) và yêu cầu dự án. ZHONGYUE MOLD sẽ cung cấp bản đánh giá DFM miễn phí + báo giá chính thức trong vòng 24–48 giờ làm việc.
Liên hệ với chúng tôi ngay bây giờ để bắt đầu dự án Khuôn ép nhựa / Thùng rác dệt bằng mây nhựa của bạn!
