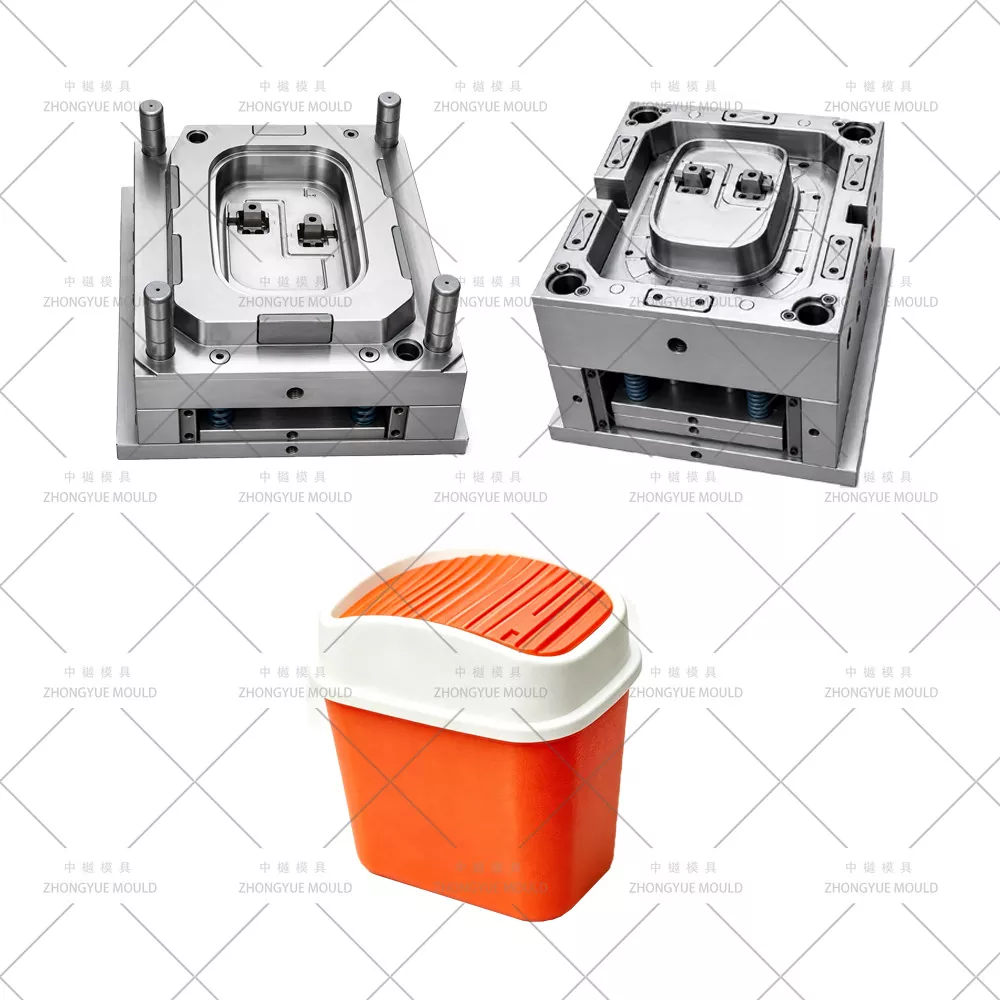

Khuôn nhựa để bàn thùng rác khung giữa

Thùng nhựa để bàn Thùng rác khung giữa - Thùng rác để bàn mini tùy chỉnh Nhà sản xuất khuôn ép vòng / vòng áp suất

ZHONGYUE MOLD là nhà sản xuất khuôn ép chuyên nghiệp của Trung Quốc cung cấp Khuôn khung giữa cho thùng rác để bàn / Thùng rác để bàn mini Vòng trung gian (Vòng áp suất, Vòng cổ kết nối với khe lò xo & lỗ xoay) cho các nhà bán buôn sản phẩm gia dụng toàn cầu, siêu thị và các thương hiệu nhãn hiệu riêng. Khung giữa nằm giữa thân thùng và nắp xoay/nhấn mở - thường được đúc bằng PP (MFR 10–20 để có độ linh hoạt nhẹ) hoặc ABS (cứng, cùng màu) với khoang được đánh bóng mịn (SPI B1/B2), có kênh lò xo xoắn/nén được đúc liền, các lỗ trục trục Φ3–5mm (chân lõi gia công) và các kẹp vừa khít gắn vào vành thân thùng. Các khuôn khung ở giữa của chúng tôi thường là khoang đơn (1×1) hoặc 1+1 L+R cho thiết kế đối xứng, với cổng tàu ngầm ẩn ở mặt sau bên trong, các chốt lõi được nối đất chính xác (dung sai h7) để đảm bảo độ đồng tâm của lỗ trục và phân tích DFM để đảm bảo khoảng hở thích hợp (0,15–0,3mm) với cả thân thùng và các trùm trục nắp.

Từ các vòng giữa ép để mở với bệ lò xo, vòng đệm kết nối nắp xoay có lỗ trục, đến các vòng phân cách trang trí (không có cơ cấu), chúng tôi cung cấp bản đánh giá DFM đầy đủ trước khi cắt thép.

Thông số kỹ thuật của khuôn thùng rác nhựa:

Làm cho dự án Khuôn thùng rác nhựa tiếp theo của bạn trở nên tươi sáng hơn!

Những điểm nổi bật chính về kỹ thuật khuôn mẫu cho khuôn khung giữa

Chốt lõi có lỗ xoay chính xác (Φ3–5mm)— Nối đất các chân lõi H13 hoặc SKD61 đến dung sai h7; được ghim hoặc co lại thành lõi; đã kiểm tra độ đồng tâm so với đường trung tâm chuẩn (± 0,05mm) - rất quan trọng để hoạt động xoay/lò xo của nắp trơn tru.

Hình học kênh lò xo / thanh xoắn— Độ dày thành đồng đều (2,0–2,5mm) trong rãnh lò xo; bọt làm mát cục bộ gần đầu kênh dày để tránh chìm; dự thảo kênh ≥2° được kiểm tra trong DFM.

Kẹp vừa vặn— Bộ nâng góc nhỏ hoặc thanh trượt đơn giản — Vành thân thùng có kẹp cắt nhỏ; được xử lý thông qua 1–2 máy nâng góc nhỏ hoặc cầu trượt nông; nhiễu mô phỏng trong lắp ráp 3D.

Khoang có độ bóng cao / Satin— Không có kết cấu mây - tiêu chuẩn SPI B1 (satin); SPI A2 tùy chọn cho phiên bản PS có giao diện rõ nét cao cấp; KHÔNG khắc VDI/mây trừ khi được chỉ định là vòng ngoài trang trí.

Cổng tàu ngầm ẩn ở mặt bích bên trong / Mặt sau— Vết tích cổng không nhìn thấy được từ mặt nhìn thấy được bên ngoài; nhánh Y nhánh lạnh nếu 1+1 L+R; hot-tip hiếm (phần nhỏ, thường không hợp lý về mặt chi phí).

Làm mát nhỏ gọn— Vách ngăn trung tâm + Tấm lót BeCu — Vách ngăn xuyên lõi Ø6–8mm; BeCu (đồng berili) chèn ở bán kính đế lò xo; mạch nước cách ly duy nhất đủ cho chu kỳ 8–14 giây.

Khoảng hở lắp ráp DFM (Thân ↔ Khung ↔ Nắp)— Chúng tôi xác minh khoảng trống khuyến nghị là 0,15–0,3mm mỗi lần xếp chồng lên nhau bằng bản vẽ thân thùng và nắp thùng để tránh bị chật hoặc lắc lư.

Quy trình xác nhận và sản xuất khuôn mẫu của chúng tôi

Khởi động dự án & Đánh giá DFM— Phân tích độ dày thành kênh lò xo, hình chiếu lỗ trục Ø & chốt, bản nháp cắt xén kẹp, vị trí cổng & bố trí đầu phun; xác minh khoảng hở lắp ráp (0,15–0,3 mm) bằng bản vẽ thân thùng và nắp thùng.

Phê duyệt thiết kế khuôn mẫu (3D)— Lắp ráp hoàn chỉnh với bố trí vách ngăn làm mát, định nghĩa chốt lõi chính xác (h7), bộ nâng/trượt mini để kẹp nếu có, chiến lược thông hơi (lỗ thông hơi trên đường chia tay 0,01–0,015mm).

Gia công chính xác— Khoang gia công thô/hoàn thiện CNC tốc độ cao, khoan lỗ sâu để làm vách ngăn làm mát, chân lõi nối đất H13 (đã kiểm tra độ đồng tâm), đánh bóng khoang/lõi SPI B1/B2.

Alắp ráp & chạy thử T1— Chạy trên máy phun trong nhà; kiểm tra lỗ trục Ø bằng thước đo chốt, khớp lò xo với lò xo/dây giả, thử lắp ráp với các mẫu thân và nắp; cung cấp video dùng thử + bộ phận mẫu.

Chỉnh sửa & phê duyệt cuối cùng- Tinh chỉnh nếu cần thiết; vận chuyển trong hộp không khử trùng có hướng dẫn sử dụng khuôn và danh sách phụ tùng thay thế (chân lõi, chân đẩy, ống lót mầm).

Hỗ trợ sau bán hàng— Bảo hành khuôn 1 năm, chân lõi/chân đẩy dự phòng miễn phí đối với những hư hỏng không do con người tạo ra, hướng dẫn kỹ thuật từ xa.

Tại sao nên chọn KHUÔN ZHONGYUE cho khuôn gia dụng của bạn?

Trải nghiệm khuôn mẫu hàng hóa gia đình giàu có— Thùng để bàn (thân + nắp + bộ khung giữa), giỏ mây, ghế, thùng đóng sẵn trong nhà

Đánh giá DFM nội bộ với Kiểm tra xếp chồng lắp ráp— Xác minh dung sai và khe hở lỗ trục xoay giữa thân↔khung↔nắp trước khi cắt thép

Chuyên môn về lõi-pin và rãnh lò xo chính xác— Chân nối đất H13, thành đồng nhất trong các kênh chức năng, thiết kế nâng mini để cắt phần dưới

QC nghiêm ngặt & tiến độ minh bạch- Hình ảnh gia công hàng tuần, phê duyệt mẫu T1 (kiểm tra độ lắp ráp) trước khi giao hàng

Kinh nghiệm xuất khẩu— Khuôn mẫu vận chuyển đi Châu Âu, Bắc Mỹ, Nam Mỹ, Đông Nam Á, Trung Đông

Bảo hành khuôn 1 năm + Chân lõi dự phòng / Chân đẩy

Các câu hỏi thường gặp - Khung giữa / Khuôn vòng trung gian

Hỏi: Chính xác thì "khung giữa" so với nắp hoặc thân máy là gì?

Trả lời: Khung giữa (vòng trung gian/vòng áp suất) nằm giữa thân thùng và nắp. Nó chứa kênh thanh lò xo/xoắn, các lỗ trục xoay cho nắp và các kẹp vừa vặn để khóa vào vành thân thùng. Nắp xoay hoặc ấn vào khung này - bản thân khung KHÔNG thay thế nắp.

Hỏi: Bạn có cần bản vẽ thân và nắp thùng để báo giá khuôn khung giữa không?

Trả lời: Rất khuyến khích — chúng tôi cần kiểm tra độ hở của cụm (độ sâu tiếp xúc của trục xoay, khớp kẹp với vành thân xe Ø, vòng cung xoay nắp so với độ mở khung) và xác minh vị trí lỗ trục. Nếu bạn chỉ có bản vẽ khung, chúng tôi vẫn có thể báo giá nhưng không thể xác minh trước mức độ lắp ráp phù hợp.

Q: Khoang đơn hay 1+1 L+R?

A: Hầu hết các khung ở giữa là khoang đơn 1 × 1. Nếu khung đối xứng hoàn hảo L/R (bộ phận giống hệt nhau được sử dụng trên cả hai mặt của ngăn đôi - hiếm khi xảy ra đối với ngăn đơn), chúng ta có thể thực hiện 1+1. Nhẫn trang trí trơn đôi khi có 2 khoang. Chúng tôi sẽ tư vấn theo hình dạng bộ phận của bạn.

Hỏi: Bề mặt hoàn thiện nào - bất kỳ kết cấu mây nào?

Trả lời: Không - khung ở giữa là tiêu chuẩn SPI B1 (satin), SPI A2 tùy chọn cho vòng trang trí PS trong suốt. Họa tiết mây/VDI KHÔNG được áp dụng trừ khi bạn yêu cầu cụ thể phiên bản vòng ngoài trang trí.

Hỏi: Bạn cần gì cho một báo giá?

A: Bản vẽ 2D (PDF/DWG) + mô hình 3D (STP/IGS/X_T) của khung giữa VÀ tốt nhất là thân thùng & nắp 3D (hoặc tối thiểu các kích thước tương ứng của chúng: OD trên cùng của thân, vị trí trùm trục nắp). Chỉ định vật liệu (loại PP MFR / ABS).

Yêu cầu báo giá cho khuôn khung giữa thùng đựng rác để bàn bằng nhựa của bạn

Gửi bản vẽ 2D khung giữa của bạn + mô hình 3D (và lý tưởng nhất là các tệp hoặc tệp mờ hoặc phần thân thùng / nắp thùng) và các yêu cầu của dự án. ZHONGYUE MOLD sẽ cung cấp bản đánh giá DFM miễn phí với kiểm tra xếp chồng lắp ráp + báo giá chính thức trong vòng 24–48 giờ làm việc.

Hãy liên hệ với chúng tôi ngay bây giờ để bắt đầu dự án Khuôn ép vòng trung gian / Khung áp suất có thể đựng rác để bàn mini của bạn!
