Tóm tắt bài viết: A khuôn tủ lạnhlà một công cụ quan trọng để sản xuất các thành phần nhựa chính xác, bền và ổn định về mặt hình ảnh được sử dụng trong các thiết bị điện lạnh hiện đại. Từ lớp lót cửa và ngăn kéo đến khay, khung, tủ và các bộ phận nội thất khác, thiết kế khuôn ảnh hưởng trực tiếp đến độ ổn định kích thước, chất lượng bề mặt, độ chính xác khi lắp ráp, thời gian chu kỳ và chi phí sản xuất lâu dài. Bài viết này giải thích cách hoạt động của Khuôn tủ lạnh được thiết kế tốt, những điều nhà sản xuất nên cân nhắc trước khi đặt hàng, cách ngăn chặn các vấn đề sản xuất phổ biến và cách ZHONGYUE tiếp cận các giải pháp khuôn tùy chỉnh cho các ứng dụng tủ lạnh đòi hỏi khắt khe.
Khuôn tủ lạnh là một hệ thống dụng cụ chính xác được sử dụng để sản xuất các thành phần nhựa cho tủ lạnh và tủ đông thông qua quá trình ép phun. Không giống như khuôn nhựa đơn giản, dụng cụ làm lạnh thường cần xử lý các bộ phận có kích thước lớn, hình học phức tạp, dung sai lắp ráp chặt chẽ, yêu cầu khắt khe về bề mặt và chu kỳ sản xuất lặp đi lặp lại.

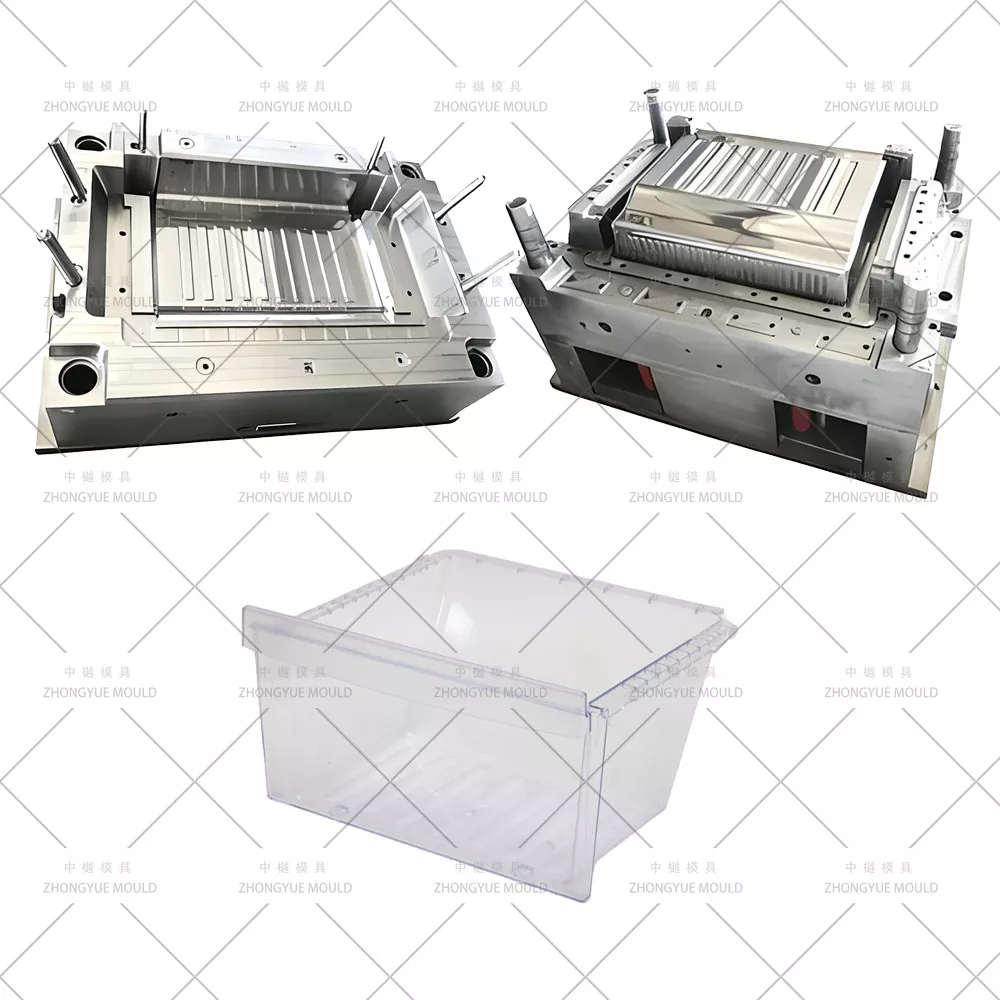

Tủ lạnh hiện đại chứa nhiều thành phần nhựa đúc. Chúng có thể bao gồm tấm lót cửa, ngăn kéo tủ lạnh, hộp cấp đông, thùng đựng rau củ, khay, khung, kệ, ngăn bên trong, các bộ phận liên quan đến tủ và các bộ phận cấu trúc hoặc chức năng khác.
Chất lượng của khuôn ảnh hưởng trực tiếp đến chất lượng của thành phẩm. Nếu kích thước khoang không chính xác, hệ thống làm mát kém cân bằng hoặc cấu trúc phóng không phù hợp, nhà sản xuất có thể gặp hiện tượng cong vênh, vết chìm, đường hàn, ảnh ngắn, chớp nháy, sai lệch kích thước hoặc lắp ráp khó khăn.
Do đó, đối với các nhà sản xuất thiết bị, mục tiêu không chỉ đơn giản là tạo ra một khuôn mẫu có thể tạo ra một mẫu có thể chấp nhận được. Mục tiêu thực sự là phát triển công cụ có thể liên tục tạo ra các bộ phận ổn định trong quá trình sản xuất số lượng lớn.
TRUNG YUE tập trung vào các giải pháp khuôn thiết bị tùy chỉnh được thiết kế dựa trên hình dạng, vật liệu, khối lượng sản xuất, điều kiện máy và yêu cầu chất lượng của từng bộ phận tủ lạnh.
Các bộ phận của tủ lạnh thường có bề mặt lớn và kết cấu tương đối phức tạp. Một lỗi nhỏ trong dụng cụ có thể trở thành vấn đề nghiêm trọng sau hàng nghìn chu kỳ tiêm.
Khuôn tủ lạnh được thiết kế phù hợp có thể giúp nhà sản xuất đạt được một số mục tiêu sản xuất quan trọng:
Những lợi ích này trở nên đặc biệt quan trọng khi một mẫu tủ lạnh được sản xuất với số lượng lớn. Ngay cả một tỷ lệ lỗi nhỏ cũng có thể dẫn đến lãng phí vật liệu đáng kể, chi phí nhân công, làm lại và chậm trễ trong sản xuất.
Vì lý do này, kỹ thuật khuôn mẫu nên được coi là một phần của chiến lược sản xuất tổng thể thay vì chỉ đơn giản là mua dụng cụ.
Một dòng sản phẩm tủ lạnh có thể yêu cầu nhiều khuôn khác nhau. Mỗi thành phần đưa ra các yêu cầu khác nhau về kích thước, độ bền, hình thức bên ngoài, độ trong suốt, dung sai kích thước và cách lắp ráp.
| Linh kiện tủ lạnh | Những cân nhắc về sản xuất chính | Mối quan tâm về chất lượng điển hình |
|---|---|---|
| Tấm lót cửa | Diện tích bề mặt lớn và độ ổn định kích thước | Cong vênh, co ngót, độ dày thành không đều |
| Ngăn kéo tủ lạnh | Chuyển động mượt mà và kích thước chính xác | Biến dạng, chớp nhoáng, khuyết tật bề mặt |
| ngăn kéo giòn | Hình học chức năng và sự xuất hiện | Cong vênh, đường hàn, độ trong suốt kém |
| Khay | Khả năng chịu tải và độ phẳng | Vết lõm, biến dạng, độ dày không đồng đều |
| Khung | Giao diện lắp ráp chính xác | Độ lệch kích thước và đèn flash |
| Hộp cấp đông | Độ bền kết cấu và độ lặp lại | Cong vênh và điền không đầy đủ |
| Các bộ phận liên quan đến tủ | Kích thước lớn và hình học phức tạp | Biến dạng, mất cân bằng làm mát, biến đổi kích thước |
Khả năng chế tạo dụng cụ tủ lạnh của ZHONGYUE bao gồm nhiều bộ phận, bao gồm lớp lót cửa, ngăn kéo, ngăn bên trong, khay, khung, ngăn kéo đựng rau củ và các bộ phận tủ lạnh bằng nhựa tùy chỉnh khác.
Thiết kế khuôn tốt bắt đầu trước khi bắt đầu gia công. Hình dạng của thành phần nhựa, nhựa đã chọn, máy phun, sản lượng dự kiến, yêu cầu về hình thức và điều kiện lắp ráp đều cần phải được xem xét cùng nhau.
Bước đầu tiên là hiểu chính phần đó. Các kỹ sư kiểm tra độ dày của tường, đường gân, phần lồi, góc, góc nghiêng, đường cắt, điểm lắp, giao diện chức năng và bề mặt thẩm mỹ.
Các bộ phận của tủ lạnh lớn có thể đặc biệt nhạy cảm với độ dày thành không đồng đều. Khi các vùng khác nhau nguội đi và co lại với tốc độ khác nhau, biến dạng có thể xảy ra. Vì vậy, thiết kế sản phẩm và thiết kế khuôn phải phối hợp với nhau để kiểm soát độ co ngót.
Nhựa cần tiếp cận mọi vùng của khoang với áp suất và nhiệt độ thích hợp. Vị trí cổng không phù hợp có thể tạo ra sự lấp đầy không cân bằng, đường hàn lộ rõ, yêu cầu áp suất quá mức hoặc biến dạng cục bộ.
Đối với các bộ phận tủ lạnh phức tạp, cấu hình đường dẫn nóng hoặc nhiều cổng được thiết kế cẩn thận có thể mang lại khả năng nạp đầy ổn định hơn. Sự sắp xếp chính xác phụ thuộc vào hình dạng bộ phận và nhựa.
Làm mát là một trong những yếu tố quan trọng nhất ảnh hưởng đến thời gian chu kỳ ép phun và độ ổn định kích thước.
Nếu một vùng của khuôn lớn nguội đi nhanh hơn đáng kể so với vùng khác, sự co rút khác biệt có thể tạo ra hiện tượng cong vênh. Các kênh làm mát được bố trí hợp lý giúp loại bỏ nhiệt đồng đều hơn và duy trì các điều kiện sản xuất có thể dự đoán được.
Sau khi làm mát, bộ phận đúc phải được lấy ra mà không làm hỏng hình dáng hoặc hình dạng của nó. Các bộ phận của tủ lạnh lớn có thể yêu cầu hệ thống phun được phân bổ cẩn thận để tránh căng thẳng cục bộ.
Cấu trúc đẩy không cân bằng có thể để lại dấu vết, gây biến dạng hoặc gây khó khăn cho việc tháo khuôn tự động. Do đó, ZHONGYUE xem xét các yêu cầu phóng trong giai đoạn thiết kế ban đầu thay vì coi chúng như một bước suy nghĩ lại.
Việc lựa chọn vật liệu ảnh hưởng đến cả tuổi thọ khuôn và chất lượng thành phẩm. Sự lựa chọn chính xác phụ thuộc vào khối lượng sản xuất dự kiến, vật liệu nhựa, yêu cầu về bề mặt, cân nhắc về độ ăn mòn, yêu cầu gia công và kế hoạch bảo trì.
Các lựa chọn kỹ thuật phổ biến có thể bao gồm các loại thép khuôn được làm cứng trước hoặc cứng khác nhau tùy thuộc vào ứng dụng. Đối với các dụng cụ làm lạnh đòi hỏi khắt khe, các vật liệu như P20, 718H hoặc S136 có thể được xem xét tùy theo yêu cầu cụ thể của dự án.
Chất dẻo được đúc cũng quan trọng không kém. Các bộ phận của tủ lạnh có thể sử dụng các loại nhựa khác nhau tùy theo chức năng của chúng. PP, HIPS, ABS, PC, PET, GPPS và các vật liệu khác có thể được chọn cho các ứng dụng khác nhau.
Khuôn phải được thiết kế xung quanh nhựa thật thay vì xử lý tất cả các loại nhựa theo cùng một cách. Nhiệt độ nóng chảy, độ co ngót, đặc tính dòng chảy, đặc tính làm mát và yêu cầu phóng có thể khác nhau đáng kể giữa các vật liệu.
Các nhà sản xuất mua dụng cụ tủ lạnh thường quan tâm nhất đến các lỗi tái diễn. Khuôn có thể tạo ra mẫu đầu tiên có thể nhìn thấy được nhưng sẽ khó kiểm soát trong quá trình sản xuất hàng loạt nếu thiết kế cơ bản không được tối ưu hóa đúng cách.
| Khiếm khuyết tiềm ẩn | Nguyên nhân có thể | Hướng thiết kế hoặc quy trình |
|---|---|---|
| Cong vênh | Làm mát hoặc co rút không đồng đều | Cải thiện cân bằng làm mát và kiểm soát độ dày của tường |
| Dấu chìm | Phần dày và đóng gói không đủ | Tối ưu hóa hình học, vị trí cổng và điều kiện đóng gói |
| Đường hàn | Cuộc họp nhiều mặt trận tan chảy | Xem lại cấu hình cổng và hướng dòng chảy |
| đèn flash | Tắt không đủ hoặc áp suất đúc quá cao | Cải thiện bề mặt chia tay và khớp khuôn |
| Cú sút ngắn | Làm đầy không đủ hoặc dòng chảy bị hạn chế | Phân tích các điều kiện chạy, cổng, thông hơi và phun |
| Thiệt hại phá hủy | Dự thảo không đủ hoặc phóng không phù hợp | Tối ưu hóa góc nháp và phân phối đầu phun |
Mô phỏng có thể cung cấp thông tin có giá trị trước khi cắt thép. Phân tích dòng chảy khuôn có thể giúp các kỹ sư đánh giá trạng thái làm đầy, phân bổ áp suất, vị trí đường hàn, điều kiện làm mát và khả năng biến dạng.
Phân tích sớm đặc biệt có giá trị đối với các bộ phận của tủ lạnh lớn vì việc khắc phục sự cố thiết kế sau khi sản xuất khuôn có thể tốn kém hơn đáng kể so với việc giải quyết vấn đề đó trong quá trình kỹ thuật.
Hiệu quả sản xuất không chỉ đến từ việc gia công khuôn nhanh chóng. Kết quả tốt hơn đến từ việc tạo ra công cụ có thể dự đoán, bảo trì và tương thích với quy trình sản xuất dự kiến.
Khuôn tủ lạnh chất lượng cao có thể cải thiện hiệu quả sản xuất theo nhiều cách:
Đối với việc sản xuất tủ lạnh số lượng lớn, những cải tiến này có thể có tác động tích lũy đáng kể. Chỉ tiết kiệm vài giây cho mỗi chu kỳ có thể giúp tăng năng suất đáng kể khi khuôn hoạt động liên tục trong thời gian sản xuất dài.
TRUNG YUE sử dụng khả năng gia công chính xác và phân tích kỹ thuật để phát triển các cấu trúc khuôn nhằm mục đích sản xuất ổn định. Nguồn lực sản xuất của công ty bao gồm hơn 20 máy CNC, bao gồm cả thiết bị gia công đa trục tiên tiến, hỗ trợ các dự án gia công phức tạp.
Việc lựa chọn nhà cung cấp khuôn mẫu không chỉ bao gồm việc so sánh báo giá ban đầu. Giá mua thấp hơn có thể trở nên đắt đỏ nếu dụng cụ yêu cầu sửa đổi nhiều lần, tạo ra các bộ phận không ổn định hoặc hỗ trợ bảo trì kém.
Trước khi lựa chọn nhà sản xuất, người mua nên đánh giá các yếu tố sau:
Việc hỏi nhà cung cấp xử lý những thay đổi về thiết kế như thế nào cũng rất hữu ích. Các sản phẩm tủ lạnh có thể phát triển trong quá trình phát triển và nhà sản xuất khuôn mẫu cần có đủ tính linh hoạt về kỹ thuật để đáp ứng các sửa đổi hợp lý mà không tạo ra rủi ro không cần thiết.
Một dự án khuôn thành công sẽ được hưởng lợi từ quy trình làm việc được xác định rõ ràng. Mặc dù quy trình chính xác thay đổi tùy theo thành phần, một dự án điển hình có thể tuân theo các giai đoạn sau:
Cách tiếp cận có cấu trúc này giúp giảm bớt những bất ngờ và giúp khách hàng kiểm soát tiến độ dự án rõ ràng hơn.
Ngay cả một khuôn đúc tốt cũng cần được bảo trì thích hợp. Dụng cụ làm lạnh có thể hoạt động đáng tin cậy trong thời gian sản xuất dài khi quy trình bảo trì được tích hợp vào quản lý sản xuất hàng ngày.
Các nhà sản xuất nên đặc biệt chú ý đến:
Việc bảo trì cũng nên mang tính phòng ngừa hơn là chỉ mang tính phản ứng. Việc chờ đợi cho đến khi khuôn bị hỏng có thể dẫn đến thời gian ngừng sản xuất ngoài dự kiến và chi phí sửa chữa khẩn cấp.
Khuôn tủ lạnh được sử dụng để sản xuất các bộ phận bằng nhựa cho tủ lạnh và tủ đông, bao gồm ngăn kéo, tấm lót cửa, khay, khung, hộp cấp đông, thùng đựng rau củ và các bộ phận thiết bị tùy chỉnh khác.
Vật liệu thích hợp phụ thuộc vào chức năng của thành phần. PP, HIPS, ABS, PC, PET, GPPS và các loại nhựa kỹ thuật hoặc thiết bị khác có thể được xem xét theo các yêu cầu như độ bền, độ trong suốt, khả năng kháng hóa chất, hình thức và độ ổn định kích thước.
Các bộ phận của tủ lạnh lớn có thể nhạy cảm với độ co ngót không đều. Hệ thống làm mát được thiết kế phù hợp giúp loại bỏ nhiệt ổn định hơn, hỗ trợ ổn định kích thước và giảm biến dạng đồng thời giúp kiểm soát thời gian chu kỳ sản xuất.
Đúng. ZHONGYUE phát triển các giải pháp khuôn tủ lạnh tùy chỉnh dựa trên hình dạng thành phần, vật liệu nhựa, yêu cầu sản xuất, điều kiện máy phun, độ hoàn thiện bề mặt và thông số kỹ thuật về kích thước của khách hàng.
Phân tích dòng chảy khuôn có thể giúp các kỹ sư đánh giá nhựa nóng chảy lấp đầy khoang như thế nào và xác định các vấn đề tiềm ẩn như làm đầy không cân bằng, áp suất quá mức, đường hàn, bẫy khí, chênh lệch làm mát và biến dạng trước khi sản xuất khuôn.
Không có số khoang phổ quát. Cấu hình phù hợp phụ thuộc vào kích thước bộ phận, khối lượng sản xuất, công suất máy phun, yêu cầu chu trình, ngân sách dụng cụ và hình dạng bộ phận. Một số bộ phận của tủ lạnh có thể được hưởng lợi từ một khoang duy nhất, trong khi các ứng dụng khác có thể sử dụng nhiều khoang.
Người mua nên xem xét toàn bộ vòng đời sản xuất thay vì chỉ giá khuôn ban đầu. Thép bền, làm mát ổn định, phóng hiệu quả, thời gian chu kỳ được tối ưu hóa, tỷ lệ loại bỏ thấp, bảo trì dễ dàng và hỗ trợ kỹ thuật đáng tin cậy đều có thể góp phần giảm chi phí sản xuất lâu dài.
Thông tin hữu ích bao gồm bản vẽ bộ phận 2D hoặc 3D, vật liệu nhựa, khối lượng sản xuất dự kiến, thời gian chu kỳ mục tiêu, thông tin về máy phun, yêu cầu bề mặt, dung sai kích thước, số lượng khoang, kỳ vọng giao hàng và bất kỳ yêu cầu đóng gói hoặc lắp ráp đặc biệt nào.
Khuôn tủ lạnh không chỉ là một công cụ kim loại để tạo hình nhựa. Chất lượng kỹ thuật của nó ảnh hưởng đến tính nhất quán, hình thức, độ chính xác về kích thước, tốc độ sản xuất, yêu cầu bảo trì và chi phí sản xuất tổng thể của các bộ phận tủ lạnh.
Đối với các bộ phận thiết bị lớn, cần phải chú ý cẩn thận đến hình dạng sản phẩm, đặc tính vật liệu, cổng, làm mát, đẩy ra, thép khuôn, độ chính xác gia công và xác nhận thử nghiệm. Một khuôn mẫu được lên kế hoạch tốt có thể giúp nhà sản xuất tránh được các lỗi tái diễn và duy trì sản lượng ổn định trong suốt lịch trình sản xuất đòi hỏi khắt khe.
TRUNG YUEcung cấp các giải pháp khuôn tủ lạnh tùy chỉnh cho các nhà sản xuất đang tìm kiếm công cụ đáng tin cậy cho các thành phần nhựa tủ lạnh khác nhau. Bằng cách kết hợp phân tích kỹ thuật, gia công chính xác, vật liệu khuôn thích hợp, cấu trúc tối ưu hóa và xác nhận sản xuất, ZHONGYUE nhằm mục đích giúp khách hàng chuyển từ khái niệm sản phẩm sang sản xuất hàng loạt đáng tin cậy với ít vấn đề liên quan đến dụng cụ hơn.
Nếu bạn đang phát triển một bộ phận tủ lạnh mới, thay thế dụng cụ hiện có hoặc đang tìm kiếm giải pháp Khuôn tủ lạnh tùy chỉnh đáng tin cậy,liên hệ với chúng tôiđể thảo luận về bản vẽ, yêu cầu vật liệu, mục tiêu sản xuất và nhu cầu dụng cụ của bạn với nhóm ZHONGYUE.
