Các chi tiết trang trí nội thất và ngoại thất ô tô—chẳng hạn như trang trí trụ A/B/C, các đường gờ bao quanh cửa sổ, các chi tiết trang trí dây đai cửa và các tấm chống trầy xước—không chỉ xác định chất lượng hình ảnh của xe mà còn ảnh hưởng trực tiếp đến độ kín của thân xe và độ chính xác của việc lắp ráp. Bởi vì các bộ phận này thường dài, có thành mỏng và có các đầu kẹp hoặc mấu gắn phức tạp ở mặt sau nên khuôn ép phun thông thường rất dễ bị cong vênh, cong vênh và có thể nhìn thấy các vết lõm. Vì vậy, việc sử dụng một thiết bị có độ chính xác caoKhuôn trang trí ô tôlà đường cơ sở cơ bản để đảm bảo sự ổn định về kích thước và giảm thời gian chu kỳ sản xuất.

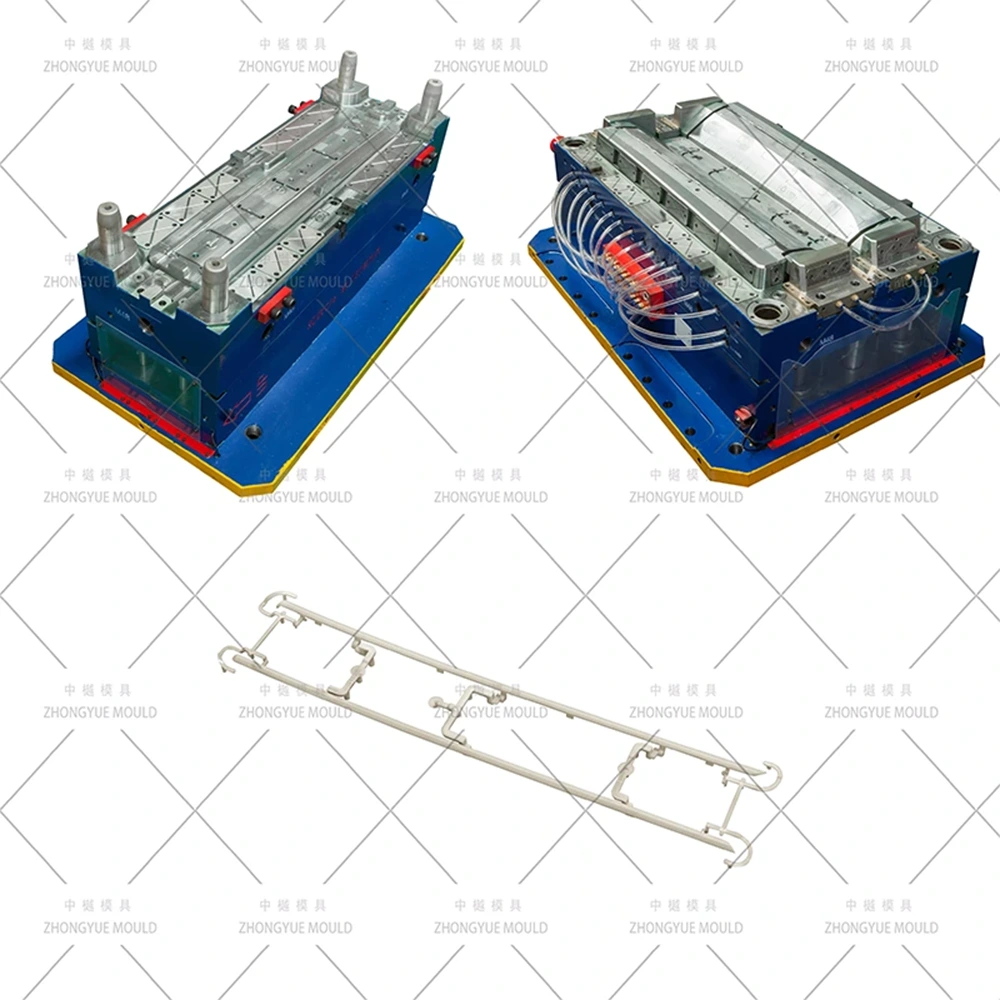

Dưới đây là các thông số kỹ thuật cốt lõi của khuôn trang trí ô tô được sản xuất bởiCông ty TNHH Khuôn mẫu Thái Châu Zhongyue, được tổ chức để tham khảo mua sắm nhanh chóng:
| Thông số/Mục | Thông số kỹ thuật & Tùy chọn |
| Tên khuôn | Khuôn ép trang trí ô tô / Khuôn ép trang trí ô tô (Khuôn trang trí ô tô) |
| thép khoang | 718H (HRC 33–38) hoặc 2738HH để tạo họa tiết; S136 (HRC 48–52) cho gương mạ crôm |
| Thép lõi | 718H, P20 hoặc H13 (Nitơ) |
| Cầu trượt & Xe nâng | Thép công cụ H13 nitrided hoặc SKD61 |
| Tiêu chuẩn cơ sở khuôn | LKM, DME, HASCO hoặc tiêu chuẩn tự thiết kế (Trọng lượng: 0.8T – 3.5T) |
| Cấu hình khoang | 1×1 (Khoang đơn), 1+1 (Cặp trái/phải đối xứng), 2+2 hoặc 4 khoang |
| Hệ thống Á hậu | Á quân lạnh cân bằng (nhánh Y) hoặc Á quân nóng (thả mở YUDO/Synventive) |
| Loại cổng | Cổng tàu ngầm ẩn (Tiềm ẩn), cổng quạt hoặc cổng trực tiếp Hot Drop ở mặt sau |
| Hệ thống phóng | Chân đẩy + bộ nâng góc nhỏ + cơ cấu trượt thủy lực mini |
| Hoàn thiện bề mặt | Khoang VDI 27–36 hạt da mờ / kết cấu MT; Sơn bóng gương S136 SPI A1/A2 |
| Polyme đúc | PP-T20 (Talc chứa đầy), ABS, PC+ABS, TPO (màu đen bên ngoài), ABS cấp mạ |
| Phần mềm thiết kế | UG NX, CATIA, SolidWorks, Autodesk Moldflow Insight |
| Hồ sơ dung sai | Chung: ± 0,05 mm; Khoảng cách kẹp: ± 0,1 mm; Độ cong: .30,3–0,5 mm trên chiều dài 500mm |
| Thời gian sản xuất | 30–50 ngày (Từ phê duyệt thiết kế khuôn 3D đến mẫu thử nghiệm T1) |
Để giải quyết các lỗ hổng hình học tự nhiên của các bộ phận trang trí ô tô dài và mỏng, các biện pháp thiết kế kết cấu cụ thể phải được thực hiện:
• Bố cục nhiều khoang đối xứng: Hầu hết các chi tiết trang trí trên ô tô đều là các bộ phận bên trái và bên phải đối xứng (ví dụ: cột A bên người lái và hành khách). Việc sử dụng bố cục khoang 1+1 kết hợp với nhánh chữ Y lạnh hoặc rãnh nóng cân bằng đảm bảo thời gian đổ đầy giống hệt nhau và áp suất phun đồng đều trên cả hai khoang.
• Cổng tàu ngầm ẩn:Để đảm bảo bề ngoài hoàn hảo có thể nhìn thấy (bề mặt A) không có vết tích cổng, khuôn sử dụng cổng ngầm hoặc cổng tiềm ẩn. Chúng được thiết kế trên mặt bích bên trong hoặc các sườn kết cấu phía sau và được thiết kế để tự động cắt khi tách khuôn.
• Cơ chế nâng và trượt tiên tiến:Các bộ phận trang trí chứa hàng chục trùm kẹp có cấu trúc vừa vặn ở mặt sau. Khuôn kết hợp các thiết bị nâng góc nhỏ và các thanh trượt thủy lực được chế tạo từ thép H13 thấm nitơ để xóa các đường cắt phức tạp này một cách trơn tru mà không gây ra vết kéo hoặc biến dạng bộ phận.
• Bù co ngót chính xác:Các vật liệu như Polypropylen có 20% bột talc (PP-T20) hiển thị các biến thể co ngót theo hướng (~0,8–1,3% theo hướng dòng chảy và ~1,0–1,5% theo hướng ngang). Kích thước khoang khuôn được chia tỷ lệ không đồng đều trong quá trình thiết kế để tránh hiện tượng cong theo chiều dọc trong thời gian dài.
• Mạch làm mát được khoanh vùng:Làm mát không cân bằng gây cong vênh nghiêm trọng ở các bộ phận mảnh mai. Khuôn kết hợp các kênh làm mát sâu độc lập (∅6–10mm) dọc theo chiều dài của khoang, được bổ sung bằng các miếng chèn Beryllium Copper (BeCu) gần các trùm gắn dày để tăng tốc độ tản nhiệt.
Trang trí ô tôyêu cầu các loại nhựa dẻo chuyên dụng và xử lý bề mặt thép khuôn phù hợp tùy theo vị trí và chức năng thẩm mỹ của chúng:
• Các thành phần có kết cấu mờ bên trong:Các bộ phận như trang trí trụ A/B/C và tấm đá bệ cửa yêu cầu độ bóng thấp và khả năng chống trầy xước. Chúng thường được đúc từ PP-T20 hoặc ABS. Thép 718H hoặc 2738HH được làm cứng trước được chọn cho khoang khuôn để đáp ứng tối ưu với quá trình khắc axit hóa học hoặc tạo vân bằng laser, đạt được vân da VDI 27–36. Các góc nháp phải được mở rộng rãi (tối thiểu 1,5° cho mỗi cấp VDI) để tránh trầy xước trong quá trình phóng.
• Các chi tiết mạ crom và độ bóng cao bên ngoài:Các bộ phận như viền cửa sổ hoặc các điểm nhấn ở lưới tản nhiệt sử dụng TPO, PC+ABS hoặc ABS cấp mạ. Những yêu cầu này đòi hỏi các khoang bằng thép không gỉ S136 được tôi cứng hoàn toàn được đánh bóng thủ công thành lớp hoàn thiện gương SPI A1/A2. Bất kỳ khoảng trống cực nhỏ nào trong thép đều được phóng to sau khi mạ điện, khiến thép có độ tinh khiết cao và đánh bóng phòng sạch chuyên dụng là bắt buộc.
Trước khi cắt bất kỳ khối thép công cụ nào, việc đánh giá xác nhận kỹ thuật số được thực hiện để giảm thiểu lỗi thiết kế và những thay đổi kỹ thuật ở giai đoạn cuối:
Đánh giá DFM (Thiết kế cho khả năng sản xuất)
Giai đoạn này đánh giá tính nhất quán của độ dày thành (tối ưu trong khoảng 2,0–3,0mm đối với các tấm cắt tự động), khả năng tiếp cận dự thảo, vị trí đường phân khuôn và khoảng trống hành trình nâng lên để sớm ngăn chặn các vết chìm tiềm ẩn hoặc các cú đánh ngắn.
Phân tích mô phỏng dòng chảy khuôn
1. Mô phỏng sự lan truyền nóng chảy phía trước để thiết lập các vị trí cổng tốt nhất, đẩy bẫy khí và đường hàn tới các mặt bích ẩn phía sau.
2. Tính toán các yêu cầu về lực kẹp để loại bỏ hiện tượng nhấp nháy đường phân khuôn khi phun lâu, áp suất cao.
3. Tiến hành phân tích độ co và độ lệch thể tích để dự đoán xu hướng cong, cho phép các nhà thiết kế áp dụng các điều chỉnh chống biến dạng trực tiếp vào hình dạng khuôn.
Phạm vi sản xuất của chúng tôi bao gồm đầy đủ phạm vi kỹ thuật của các cấu hình trang trí nội thất và ngoại thất ô tô phổ biến:
| Loại thành phần | Chất nền thông thường | Trọng tâm thiết kế khuôn mẫu chính |
| Trang trí cột A/B/C | PP-T20, ABS | Bố trí khoang 1+1 L/R; kết cấu da mờ VDI đồng nhất; clip nâng cấp trùm phức tạp; cổng phụ ẩn. |
| Viền viền cửa sổ | TPO ngoại thất, Chrome ABS | Khối khoang S136; kiểm soát đường chia tay cực kỳ chính xác để tránh nhấp nháy; thép chống mài mòn cho công thức TPO. |
| Tấm đá / đá | PP+EPDM, ABS | Khắc kết cấu có độ mòn cao; làm mát cân bằng để chuyển đổi sườn dày sang mỏng; Cấu hình 1+1 hoặc 2 khoang. |
| Lưới tản nhiệt sáng | Mạ ABS cấp | Khoang đánh bóng gương SPI A1; con đường chạy không do dự; dòng nhân chứng tối thiểu; thiết lập khoang đơn. |
| Đường ray mái / Viền kính chắn gió | TPO, PP+EPDM-T20 | Ổn định dải mỏng mảnh mai; nhiều vùng làm mát để tránh bị cong; căn chỉnh chính xác để phù hợp với khoảng cách cơ thể hoàn hảo. |
Được thành lập vào năm 2015,Công ty TNHH Khuôn mẫu Thái Châu Zhongyuelà nhà sản xuất và cung cấp khuôn ép phun công nghệ cao của Trung Quốc có trụ sở tại Hoàng Nham, Thái Châu, tỉnh Chiết Giang — được công nhận rộng rãi là "Thị trấn khuôn mẫu của Trung Quốc". Cơ sở sản xuất hiện đại của chúng tôi có diện tích hơn 10.000 mét vuông.
Được thúc đẩy bởi triết lý cốt lõi của chúng tôi, “Chất lượng tạo nên tương lai, Tập trung tạo nên sự chuyên nghiệp”, Zhongyue cung cấp các giải pháp toàn diện từ đầu đến cuối, bao gồm thiết kế và sản xuất khuôn nhựa, hỗ trợ phát triển sản phẩm và ép phun sản xuất hàng loạt. Chúng tôi duy trì một bộ phận kỹ thuật có tính ổn định cao, nơi hơn 70% kỹ thuật viên cốt lõi của chúng tôi có hơn 10 năm kinh nghiệm trực tiếp trong ngành. Công ty có chứng nhận quản lý chất lượng ISO 9001 và vận hành các trung tâm gia công CNC tốc độ cao, máy EDM chính xác và máy đo tọa độ (CMM) để đáp ứng các tiêu chuẩn công cụ xuất khẩu nghiêm ngặt của các nhà cung cấp phụ tùng ô tô và OEM cấp 1 quốc tế.
Zhongyue Mold áp dụng quản lý cột mốc nghiêm ngặt cho mọiKhuôn trang trí ô tôdự án:
1. Bắt đầu dự án & Đánh giá DFM (Ngày 1–3): Đánh giá kỹ thuật về dữ liệu bộ phận, xác định các đường phân khuôn, định vị cổng và bố cục trượt, sau đó là gửi báo cáo DFM toàn diện.
2. Moldflow & Thiết kế cấu trúc 3D (Ngày 4–12): Chạy mô phỏng ép phun để tối ưu hóa các mẫu điền. Tạo các mô hình lắp ráp 3D đầy đủ (UG NX / CATIA) để ký kết cho khách hàng cuối cùng.
3. Gia công dụng cụ chính xác (Ngày 13–35): Thực hiện gia công thô và hoàn thiện CNC tốc độ cao, khoan súng lỗ sâu để làm mát đường nước, EDM cho các rãnh kẹp mịn và tạo kết cấu VDI chuyên dụng cuối cùng hoặc đánh bóng gương thủ công S136.
4. Thử khuôn T1 & Xác thực kích thước (Ngày 36–42): Chạy thử khuôn ban đầu trên máy ép phun nội bộ của chúng tôi. Quay video lấy mẫu trực tiếp, tạo báo cáo chiều CMM hoàn chỉnh và gửi mẫu nhựa T1 miễn phí cho khách hàng qua chuyển phát nhanh.
5. Điều chỉnh khuôn & Đóng gói xuất khẩu (Ngày 43–50): Thực hiện các điều chỉnh nhỏ dựa trên việc xác minh mẫu. Áp dụng lớp phủ chống gỉ, đóng gói khuôn trong thùng xuất khẩu bằng gỗ không khử trùng và vận chuyển cùng với sơ đồ kỹ thuật và gói phụ tùng tùy chỉnh 5%.
Câu hỏi 1: Nhà máy của bạn có thể chế tạo cả hai bộ phận trang trí đối xứng Trái (L) và Phải (R) trong một khuôn không?
Đ: Vâng. Hầu hết các chi tiết trang trí cột đối xứng, tấm chống trầy và viền cửa sổ đều được thiết kế theo cấu hình khoang 1+1 (hoặc 2+2 đối với các dải nhỏ). Điều này đảm bảo thời gian chu kỳ, tính chất vật liệu và tính nhất quán màu sắc giống hệt nhau giữa cả hai bộ phận đồng thời tăng gấp đôi sản lượng sản xuất trên mỗi lần chụp.
Câu hỏi 2: Làm thế nào để bạn ngăn chặn các dải trang trí bằng nhựa dài và mảnh không bị cong vênh hoặc cong vênh sau khi phóng ra?
Trả lời: Chúng tôi chống lại hiện tượng cong vênh bằng cách thực hiện phân tích toàn diện về độ cong vênh của Moldflow trong giai đoạn thiết kế. Chúng tôi áp dụng tỷ lệ co ngót không đồng nhất dựa trên loại nhựa cụ thể (ví dụ: PP-T20) và tích hợp nhiều mạch làm mát theo vùng, độc lập (vách ngăn và bộ tạo bọt) để cân bằng độ co nhiệt trên lõi và khoang.
Câu hỏi 3: Bạn khuyên dùng loại thép công cụ nào cho các chi tiết trang trí ngoại thất mạ crom có độ bóng cao?
Trả lời: Chúng tôi thực sự khuyên dùng thép không gỉ S136 đã được tôi cứng hoàn toàn (xử lý nhiệt theo HRC 48–52). S136 cung cấp mật độ vật liệu và khả năng chống ăn mòn cần thiết để đạt được độ bóng gương SPI A1/A2 hoàn hảo, đảm bảo các bộ phận đúc không bị rỗ hoặc gợn sóng bề mặt sau khi mạ điện.
Câu hỏi 4: Bạn cung cấp mức độ minh bạch nào cho người mua trong giai đoạn chế tạo công cụ?
Đáp: Chúng tôi duy trì liên lạc theo dõi rõ ràng. Các kỹ sư dự án cung cấp báo cáo tiến độ chi tiết hàng tuần được hỗ trợ bởi hình ảnh và video có độ phân giải cao về các bước gia công đang hoạt động. Đối với các thử nghiệm nấm mốc T1/T2, chúng tôi hỗ trợ các liên kết phát video trực tiếp để nhóm của bạn có thể quan sát quá trình thử nghiệm và loại bỏ trong thời gian thực.
Câu 5: Gói hỗ trợ linh kiện và bảo hành tiêu chuẩn cho khuôn xuất khẩu của bạn là gì?
Trả lời: Chúng tôi cung cấp bảo hành toàn diện 1 năm cùng với bảo đảm tuổi thọ dụng cụ đã được chứng nhận (ví dụ: tối thiểu 500.000 mũi khoan đối với thép 718H). Ngoài ra, chúng tôi vận chuyển miễn phí mỗi khuôn với gói phụ tùng thay thế quan trọng bổ sung 5% (bao gồm chốt đẩy, lò xo nâng và vòng đệm bên trong) để tránh thời gian ngừng sản xuất.
• Năng lực chuyên ngành ô tô:Nhiều năm kinh nghiệm đã được chứng minh trong việc phát triển các thanh cản lớn, cụm bảng điều khiển, viền trụ và dải sáng có vẻ ngoài cao cấp.
• Sản xuất nội bộ tích hợp:Tất cả các giai đoạn—từ tạo DFM và mô phỏng Moldflow đến gia công CNC, đánh bóng và đúc đường mòn—đều được thực hiện dưới một mái nhà để kiểm soát chi phí và thời gian thực hiện.
• Chứng nhận về tính toàn vẹn của chuỗi cung ứng:Chúng tôi cung cấp các loại thép công cụ được chứng nhận, có thể truy xuất nguồn gốc (chẳng hạn như LKM, ASSAB hoặc Groeditz chính hãng) và các cấu hình đường chạy nóng (YUDO, Synventive) được hỗ trợ bởi các chứng nhận vật liệu.
• Hỗ trợ hậu cần phù hợp với xuất khẩu:Chúng tôi cung cấp các thùng gỗ không khử trùng tuân thủ đầy đủ, sơ đồ kỹ thuật tiếng Anh, hướng dẫn vận hành khuôn chi tiết và nhật ký xử lý nhiệt có thể theo dõi.
Một thiết kế có độ chính xác caoKhuôn trang trí ô tôcân bằng giữa tính thẩm mỹ hoàn hảo với độ tin cậy cơ học lâu dài trong quá trình sản xuất số lượng lớn.Công ty TNHH Khuôn mẫu Thái Châu Zhongyuekết hợp các hệ thống kỹ thuật tiên tiến, cơ sở hạ tầng công cụ Huangyan chuyên dụng và các giao thức xác minh chất lượng nghiêm ngặt để bảo vệ dây chuyền lắp ráp của bạn khỏi các lỗi đúc phổ biến như vết chớp, cong vênh và chìm.
Sẵn sàng để tối ưu hóa chương trình đúc ô tô tiếp theo của bạn? Vui lòngliên hệ với chúng tôingay hôm nay bằng cách gửi các mô hình 3D thành phần trang trí của bạn và khối lượng mục tiêu hàng năm. Bộ phận kỹ thuật của chúng tôi sẽ đưa ra đánh giá DFM toàn diện và báo giá thương mại chính thức, cạnh tranh trong vòng 24 đến 48 giờ làm việc. Hãy để chúng tôi cùng nhau nâng cao độ chính xác trong sản xuất của bạn.
-
