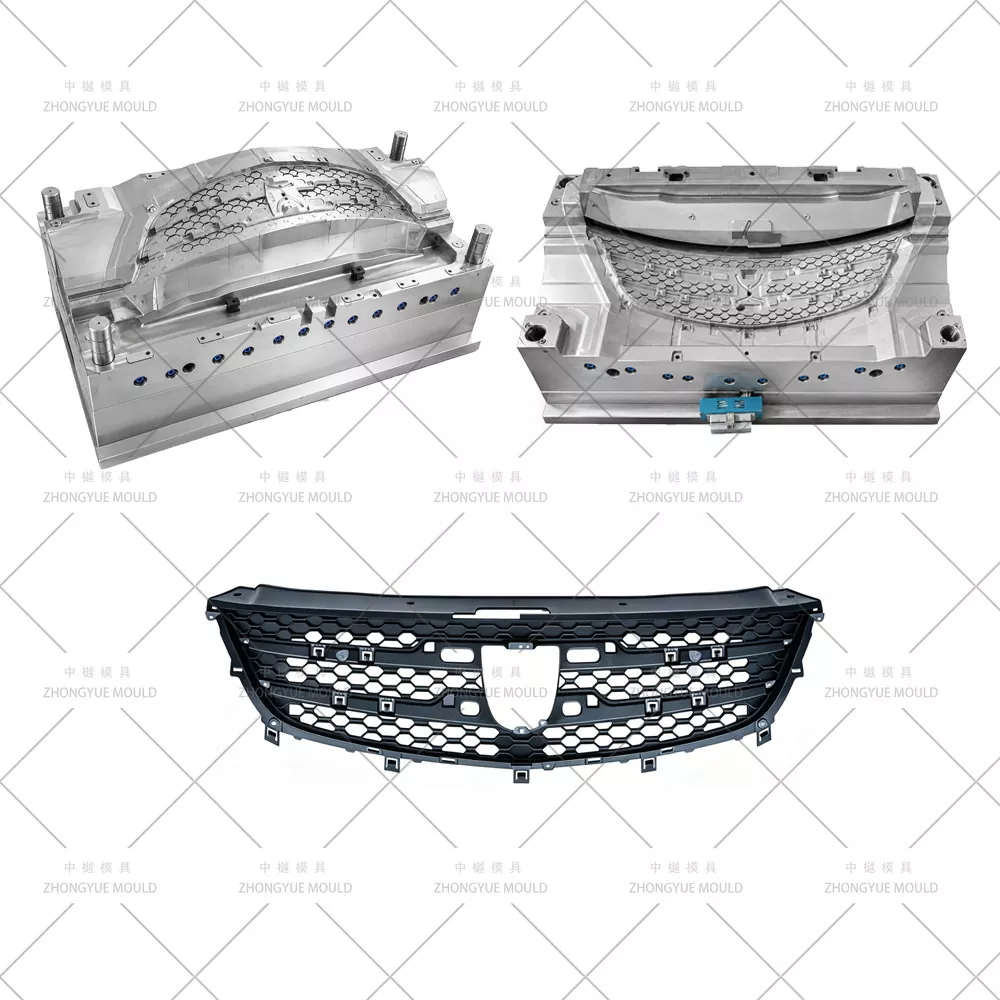

ZHONGYUE MOLD là nhà sản xuất khuôn ép chuyên nghiệp của Trung Quốc cung cấp Khuôn phun lưới tản nhiệt ô tô / Khuôn phun lưới tản nhiệt phía trước ô tô bằng nhựa (Khuôn nướng phía trước tự động) cho các nhà cung cấp phụ tùng ô tô Cấp 1 và OEM trên toàn cầu. Lưới tản nhiệt phía trước vừa là đặc trưng của thương hiệu vừa là tấm bảo vệ lượng khí nạp có chức năng — hầu hết đều được đúc bằng nhựa ABS, ASA (ổn định tia cực tím) hoặc PC/ABS để đảm bảo độ bền bên ngoài, với khung trên/ngoài mạ crom (yêu cầu khoang đánh bóng gương) và lưới đen mờ/kết cấu (khoang hạt VDI). Khuôn lưới tản nhiệt của chúng tôi có tính năng đúc nhiều thanh trượt cho các mẫu tổ ong/lưới (5–12+ thanh trượt), rãnh nóng cổng van tuần tự (SVG) để giảm thiểu các đường hàn trên bề mặt chữ A có thể nhìn thấy, chi tiết chèn logo và hình dạng trùm kẹp chính xác để lắp ráp vừa khít vào cản trước và đèn pha.
Từ lưới tản nhiệt hình quả thận/thanh ngang kiểu thương hiệu sang trọng, lưới địa hình gồ ghề cho đến các tấm chèn lưới tản nhiệt phụ phía dưới, chúng tôi cung cấp đánh giá DFM đầy đủ và mô phỏng Moldflow trước khi cắt thép.
|
Mục |
Thông số kỹ thuật / Tùy chọn |
|
|
Tên khuôn |
Lưới tản nhiệt phía trước ô tô / Khuôn ép nhựa phía trước ô tô |
|
|
Khoang & lõi thép |

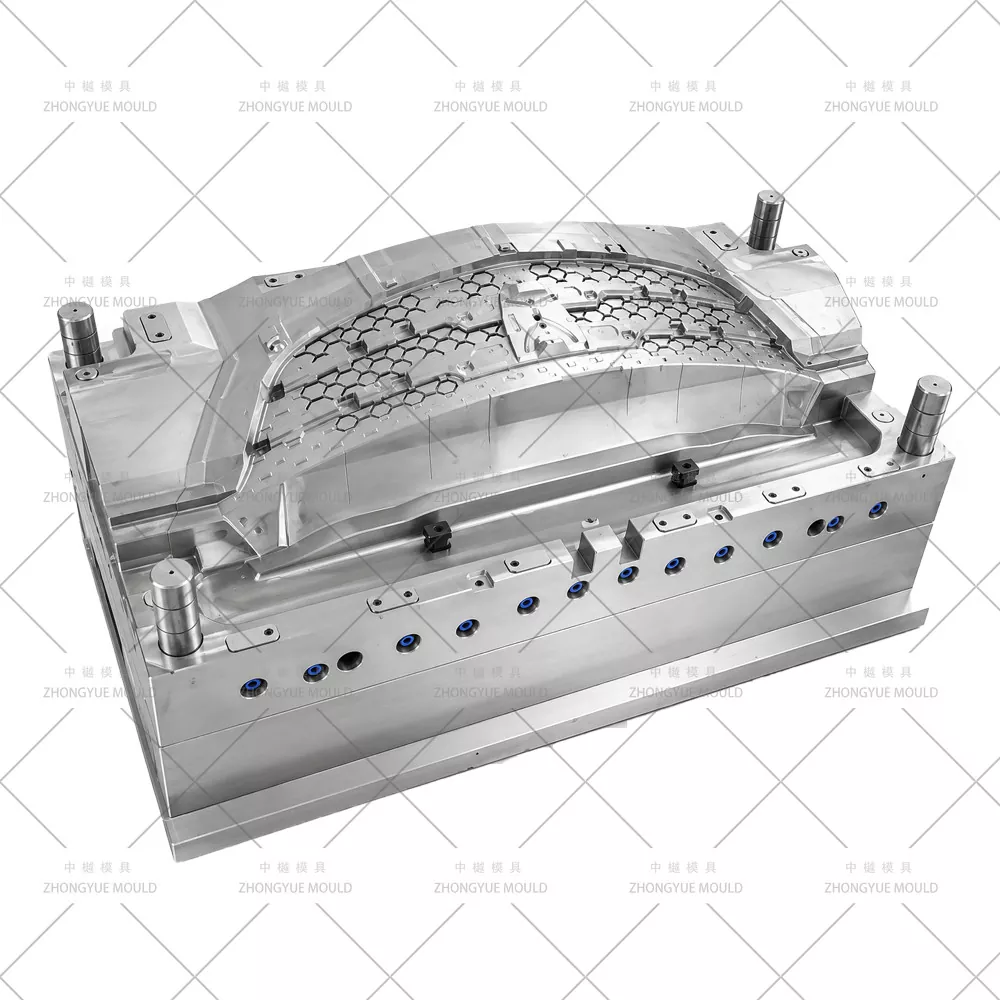

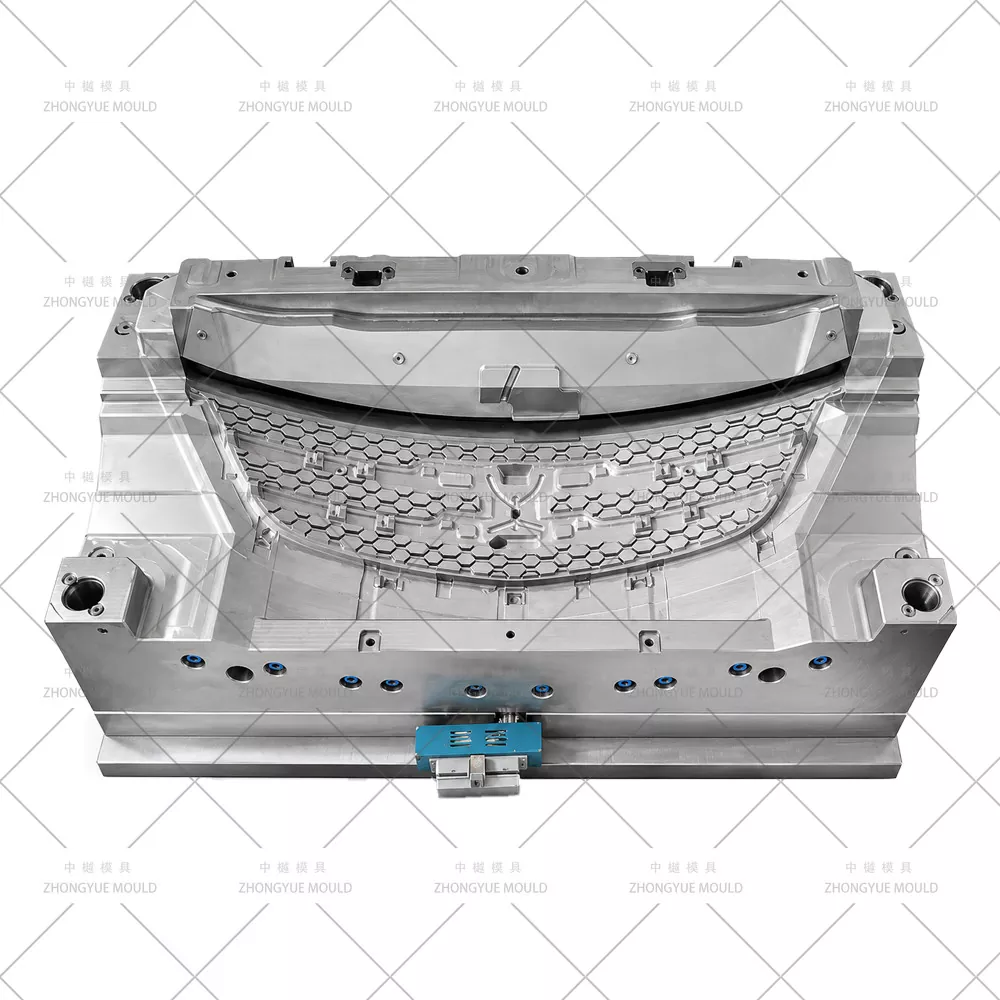

Khung khoang: S136 (HRC 48–52) cho vùng đánh bóng gương + 718H(33–38) hoặc 2738HH cho lưới kết cấu; Cốt lõi: 718H/2738HH; Các slide: H13(2344 ESR) thấm nitơ |
|
|
Đế khuôn |
LKM / DME / HASCO / Tự thiết kế (phù hợp với máy ép 650T–1800T tùy theo kích thước lưới) |
|
|
sâu răng |
Hốc đơn (1×1) cho lưới tản nhiệt chính; 1+1 / 2+2 để chèn lưới tản nhiệt cản dưới |
|
|
Hệ thống Á hậu |
Á hậu nóng - Cổng van tuần tự 4–10 giọt (YUDO / SYNVENTIVE / Mold-Master); Á hậu lạnh tùy chọn cho proto |
|
|
Loại cổng |
Cổng tàu ngầm ở mặt bích trong/mặt sau; cổng quạt; cổng trực tiếp thả nóng |
|
|
Phóng ra |
Chân đẩy + khối đẩy/thanh thoát y; giao diện robot mang đi |
|
|
làm mát |
Vách ngăn Ø8–12mm, bọt khí, miếng chèn BeCu gần trùm biểu tượng dày & mấu gắn, nhiều mạch |
|
|
Cầu trượt / Xe nâng |
5–12+ thanh trượt/bộ nâng góc cạnh để đúc khuôn dạng lưới/tổ ong; xi lanh thủy lực mini tùy chọn |
|
|
Hoàn thiện bề mặt |
Vùng S136: đánh bóng gương SPI A1/A2; Vùng 718H/2738: VDI 27–36 hạt mờ / kết cấu MT; phụ kiện khắc logo |
|
|
Cuộc sống khuôn mẫu |
≥500.000 lần chụp (khoang 718H + slide H13); ≥800.000–1.000.000 mũi tiêm (thấm nitrid H13/S136 đầy đủ) |
|
|
Vật liệu đúc được đề xuất |
ABS (độ co ~0,4–0,7%), ASA (ổn định tia UV, độ co ~0,5–0,7%), PC+ABS (nhiệt độ cao), PP+EPDM-T20 (vòng chèn phía dưới) |
|
|
Phần mềm thiết kế |
UG NX, CATIA, Pro/E, SolidWorks, Moldflow |
|
|
Kiểm soát dung sai |
± 0,05 mm chung; ±0,1 mm trên khoảng cách kẹp lắp; đường viền chu vi ±0,3 mm để phù hợp với cản/đèn pha |
|
|
Thời gian dẫn |
50–70 ngày sau khi phê duyệt thiết kế khuôn 3D (nhiều thanh trượt làm tăng thêm độ phức tạp) |
|
|
Vật liệu khuôn |
độ cứng |
Cuộc sống khuôn mẫu |
|
P20 |
HRC 28-33 |
>300.000 bức ảnh |
|
718 |
HRC 33-36 |
>500.000 bức ảnh |
|
H13 |
HRC >43 |
>800.000 bức ảnh |
|
2344 |
HRC >48 |
>800.000 bức ảnh |
|
S136 |
HRC 48-52 |
> 1.000.000 bức ảnh |
Làm cho dự án Khuôn nướng ô tô bằng nhựa tiếp theo của bạn trở nên tươi sáng hơn!
|
Loại phần |
Vật liệu chung |
Trọng tâm thiết kế khuôn mẫu |
|

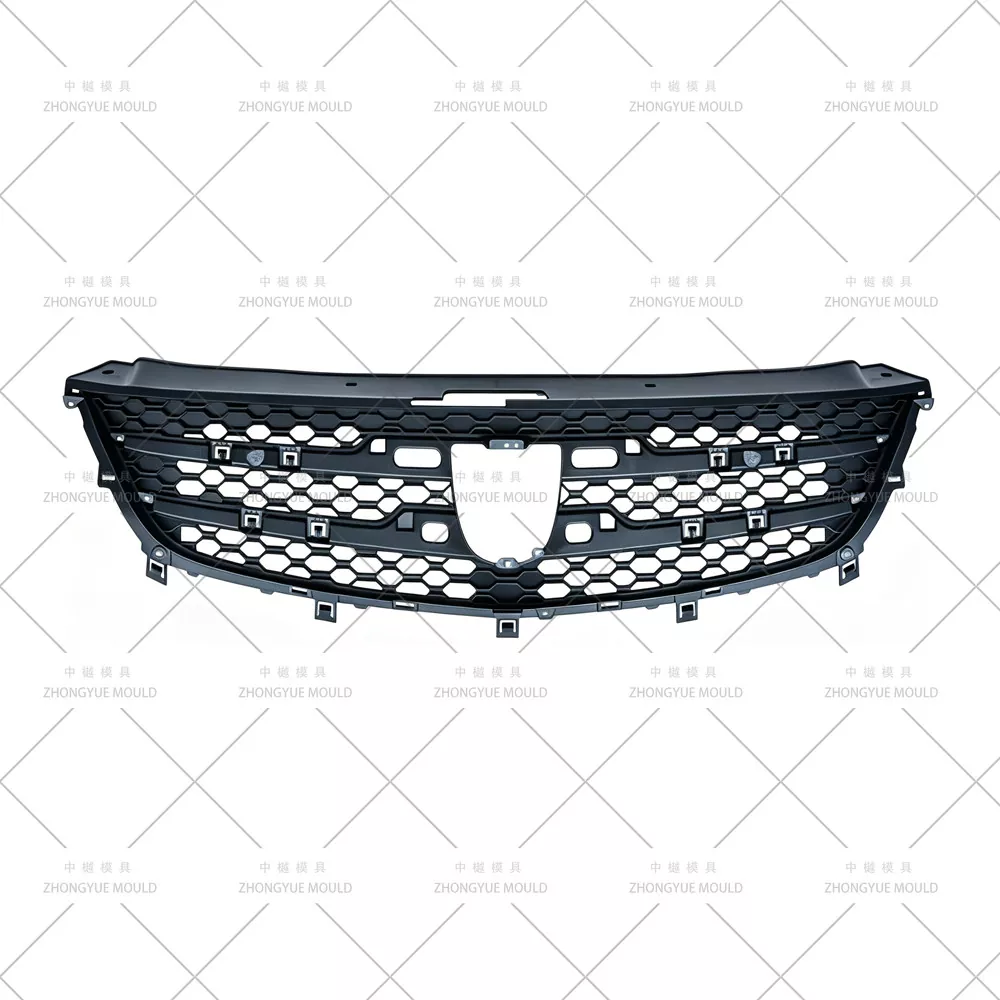

Lưới tản nhiệt phía trước chính (Xe khách/xe hạng sang) |
ABS, ASA (ổn định tia cực tím), PC+ABS |
Chất đánh bóng gương khung Chrome (SPI A1/A2) + hạt lưới VDI; thanh trượt đa năng cho tổ ong; Á hậu nóng bỏng SVG; chỗ lõm biểu tượng |
|
Lưới tản nhiệt địa hình dạng lưới / tổ ong (SUV / Pickup) |
ABS/ASA màu đen với hạt VDI nặng 30–42 |
Lưới sâu — các thanh trượt đa góc hoặc lõi có thể thu gọn; phóng mạnh mẽ; cổng phụ ẩn trên mặt bích phía sau |
|
Viền lưới tản nhiệt mạ Chrome / Chỉ vòng ngoài |
ABS (đúc sau mạ crom) |
Khoang đánh bóng cực cao S136 (HRC48-52); nhân chứng chia tay tối thiểu; thường có khuôn gia đình với lưới tản nhiệt chính hoặc riêng biệt |
|
Lưới tản nhiệt cản dưới / Lưới tản nhiệt đèn sương mù |
PP+EPDM-T20 hoặc ABS đen mờ |
Hình học đơn giản hơn; đôi khi là 1+1 hoặc 2+2 nhiều khoang; clip ông chủ làm mát nhấn mạnh |
|
Vòm / Vỏ lưới tản nhiệt chủ động (AGS) |
PA66+GF hoặc PBT (kết cấu) |
Dung sai độ phẳng chặt chẽ; đôi khi khuôn cho lưỡi AGS + vỏ |
Lưới nhiều thanh trượt / Đúc tổ ong— 5–12+ thanh trượt hoặc thanh nâng góc cạnh để tạo thành các thanh ngang/dọc & lưới lục giác; góc trượt và hành trình được tối ưu hóa để tránh nhiễu; các thanh trượt H13 hoặc SKD61 được thấm nitrid để chống mài mòn đối với các đường cắt dưới thanh mỏng.
Hệ thống chạy nóng cổng van tuần tự (SVG)— YUDO / SYNVENTIVE / Mold-Master; điền đầy theo giai đoạn đẩy các đường hàn đến mặt bích/mặt sau ẩn; tránh các vết chảy trên bề mặt có kết cấu hoặc mạ crom.
Bề mặt kép hoàn thiện trong một khuôn— Vùng khung Chrome: Đánh bóng gương S136 (SPI A1/A2); vùng lưới: VDI 27–36 da/hạt mờ (Mold-Tech, YS) được khắc trực tiếp trên khoang; chèn logo có thể thay đổi cho biểu tượng thương hiệu.
Bù co ngót cho ABS/ASA— Độ co của ABS ~0,4–0,7%; ASA tương tự ~0,5–0,7%; Kích thước khoang đã được xác minh bằng khuôn, đặc biệt là trên các chi tiết thanh dài dễ bị cong vênh.
Tàu ngầm ẩn/Cổng biên trên khuôn mặt không nhìn thấy được— Vết tích cổng ẩn trên mặt sau hoặc trùm bên trong; tùy chọn chạy nguội cho hậu mãi khối lượng thấp; cổng trực tiếp thả nóng nếu có.
Tùy chọn khoang gương 1+1 (L+R cho lưới lắp dưới/lắp đối xứng)— Thiết kế rãnh cân bằng/thả nóng; lưới tản nhiệt chính phía trên thường là hốc đơn do thiết kế không đối xứng/đặc trưng của thương hiệu.
Khởi động dự án & Đánh giá DFM— Phân tích độ dày của thanh lưới (thường là 2,0–3,5mm), góc nháp trên các góc trượt, đường phân chia khung chrome và lưới, tính khả thi của cổng & phóng; đề xuất các cải tiến để tránh đường hàn và vết chìm.
Mô phỏng dòng chảy khuôn (Moldflow)— Kiểu điền, vị trí đường hàn (được đẩy đến mặt bích/phía sau), lực kẹp, độ đồng đều làm mát & độ cong vênh dự đoán cho các phần tử thanh dài.
Phê duyệt thiết kế khuôn 3D— Lắp ráp hoàn chỉnh với bố cục làm mát, cân bằng Á hậu nóng SVG, chi tiết nhiều thanh trượt/nâng lên với khả năng kiểm tra nhiễu, xác định vùng kết cấu & vùng đánh bóng gương.
Gia công chính xác— Gia công thô/hoàn thiện CNC tốc độ cao, khoan lỗ sâu để làm mát, Sodick/Charmilles EDM để khắc các chi tiết lưới & kết cấu tinh xảo; mài đường trượt.
Thử nghiệm và sửa lỗi T1- Chạy trên máy nội bộ; cung cấp video dùng thử + báo cáo chiều CMM + các bộ phận mẫu để phê duyệt.
Bao bì & Lô hàng cuối cùng— Hộp không khử trùng, hướng dẫn vận hành khuôn, danh sách phụ tùng thay thế (lò xo trượt bổ sung, chốt đẩy), xử lý nhiệt & chứng chỉ thép.

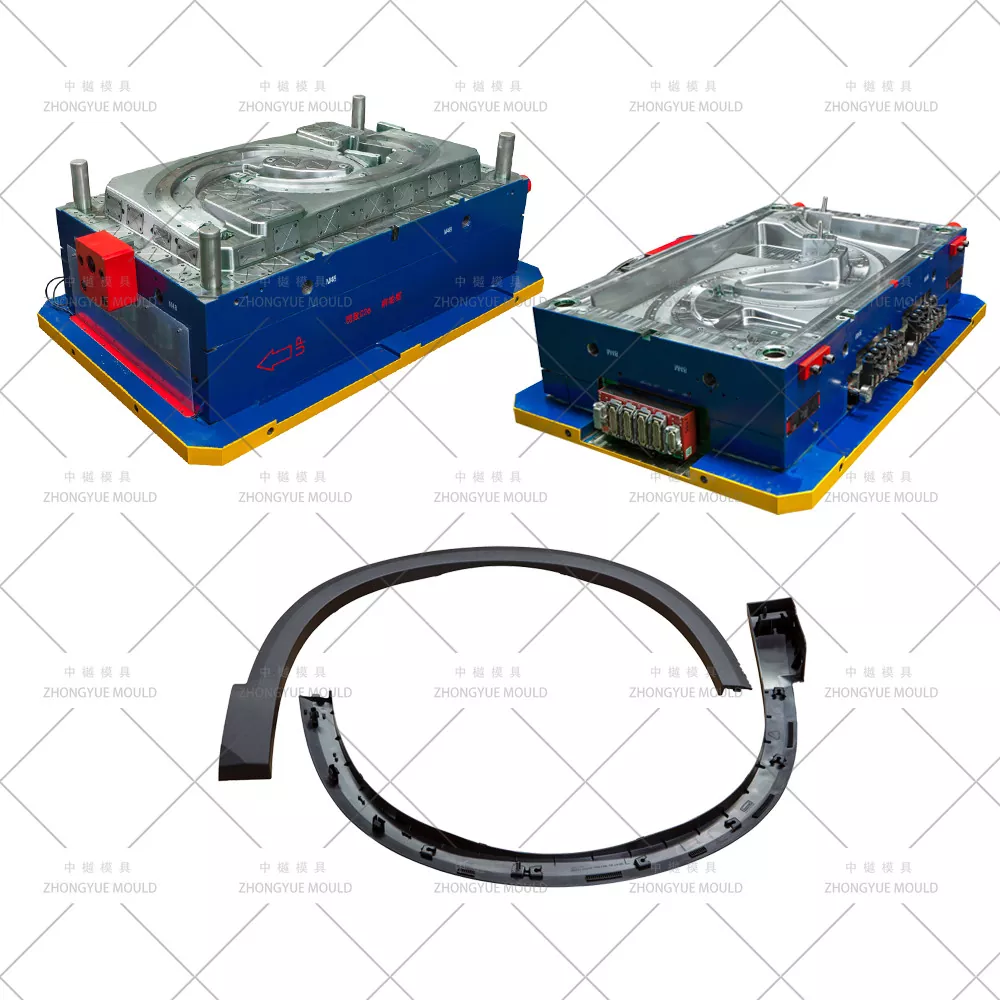

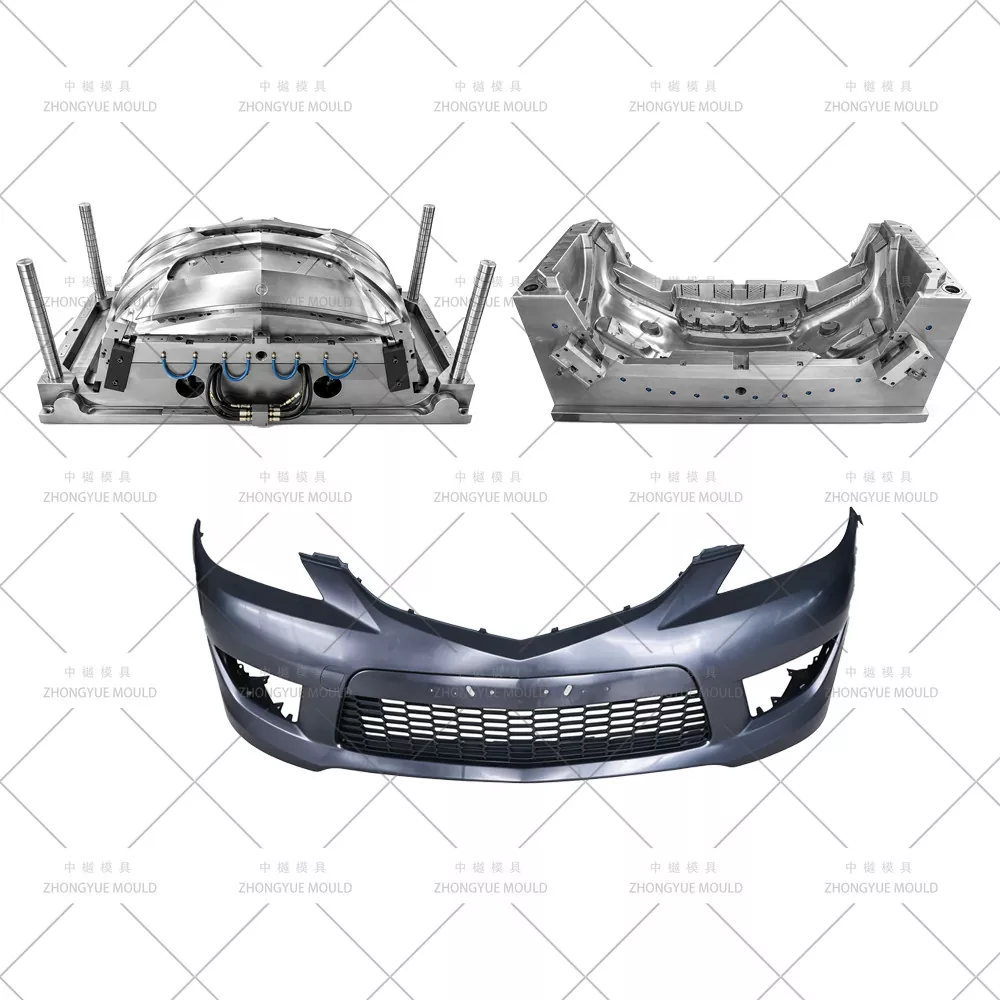

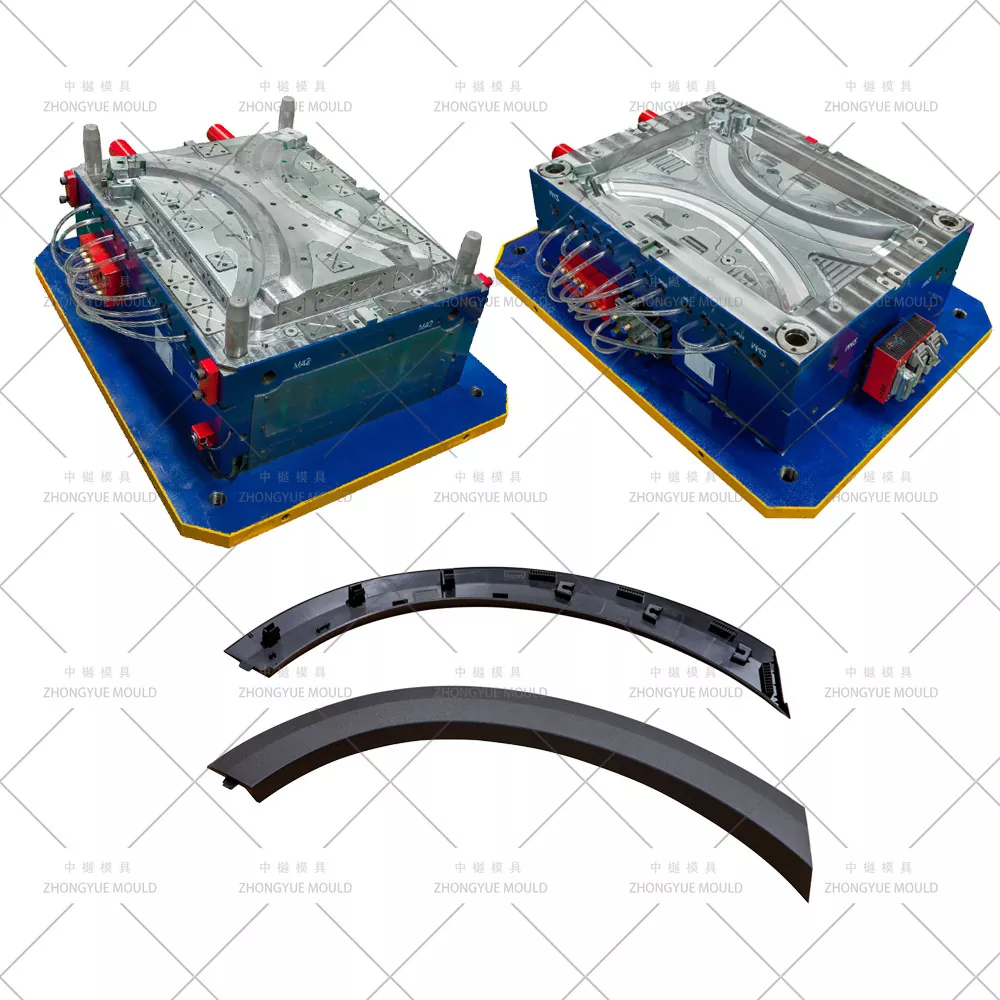

Trải nghiệm khuôn ngoại thất ô tô— Khuôn cản, chắn bùn, lưới tản nhiệt và trang trí được chế tạo trong nhà bằng máy CNC có khả năng 5 trục khổ lớn
Báo cáo DFM & Moldflow nội bộ— Xác định rủi ro lấp đầy/cong vênh/chìm & tối ưu hóa trước khi cắt thép; kiểm tra khe hở/khớp khít với cản & đèn pha
Chuyên môn về Multi-Slider & SVG Hot Runner— Đúc lưới tổ ong, ray nóng có thương hiệu (YUDO/SYNVENTIVE/Mold-Master) có hỗ trợ điều chỉnh
QC nghiêm ngặt & tiến độ minh bạch- Hình ảnh gia công hàng tuần, kiểm tra CMM, phê duyệt mẫu T1 trước khi giao hàng
Kinh nghiệm xuất khẩu— Khuôn mẫu vận chuyển đi Châu Âu, Bắc Mỹ, Nam Mỹ, Đông Nam Á
Bảo hành khuôn 1 năm + Cung cấp phụ tùng thay thế (trượt, lò xo, chốt)
Hỏi: Bạn có thể làm cả tấm chèn lưới tản nhiệt chính phía trên và lưới tản nhiệt cản dưới - có thể làm khuôn cho gia đình không?
A: Lưới tản nhiệt không đối xứng chính thường là khoang đơn. Các miếng đệm phía dưới hoặc lưới sương mù - nếu có kích thước/chu kỳ tương tự - có thể được thiết kế theo dạng 1+1 hoặc khuôn gia đình (các khoang 2+2). Chúng tôi tư vấn dựa trên khối lượng hàng năm và quy mô báo chí của bạn.
Q: Bạn đề xuất loại Á hậu nóng nào cho khuôn lưới tản nhiệt?
Trả lời: Á hậu nóng cổng van tuần tự (SVG) được khuyên dùng cho lưới ABS/ASA - nó cho phép bạn kiểm soát trình tự điền để đẩy các đường hàn đến các khu vực không nhìn thấy được và giảm vết chảy, đặc biệt quan trọng đối với các bề mặt có kết cấu hoặc mạ crom.
Hỏi: Bạn có thể đánh bóng gương cho khung mạ crom VÀ hạt mờ cho lưới trong một khuôn không?
Đ: Vâng. Chúng tôi sử dụng khoang được đánh bóng S136 cho vùng khung crom (SPI A1/A2) và khoang có kết cấu 718H/2738HH cho lưới (VDI 27–36 hoặc mẫu Mold-Tech), với đường phân chia rõ ràng giữa các vùng.
Hỏi: Bạn cần gì cho một báo giá?
A: Mô hình bộ phận 3D (STP/IGS/X_T), vật liệu mục tiêu (ABS / ASA / PC+ABS), ưu tiên thể tích/xâm thực hàng năm, dữ liệu trục lăn máy phun của bạn, thông số hoàn thiện bề mặt (yêu cầu về gương/hạt/logo).
Gửi mô hình 3D lưới tản nhiệt của bạn (STEP/IGS/X_T) và các yêu cầu dự án. ZHONGYUE MOLD sẽ cung cấp báo cáo DFM miễn phí + tóm tắt dòng chảy khuôn + báo giá chính thức trong vòng 24–48 giờ làm việc.
