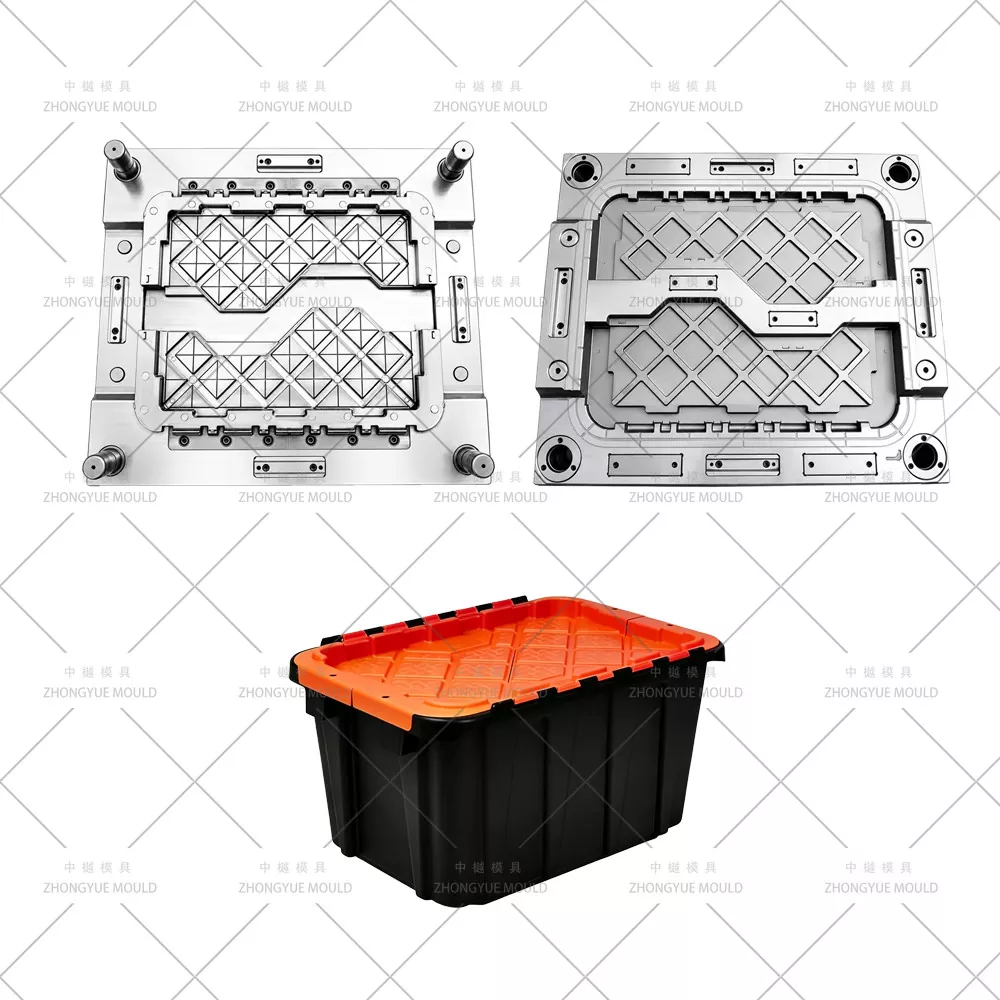

Hộp có thể xếp chồng lên nhau có khuôn nắp kèm theo

Hộp lưu trữ có thể xếp chồng lên nhau có khuôn nắp kèm theo – Hộp đựng có nắp đính kèm cỡ Euro / Nhà sản xuất khuôn ép Tote Nestable

ZHONGYUE MOLD là nhà sản xuất khuôn ép chuyên nghiệp của Trung Quốc cung cấp Hộp có thể xếp chồng lên nhau có khuôn gắn nắp / Hộp đựng bằng PP một mảnh có nắp bản lề tích hợp (Thùng chứa có nắp gắn theo Châu Âu, 21L / 46L / 56L / 67L - 400×300mm & 600×400mm Dấu chân) cho các nhà cung cấp dịch vụ hậu cần toàn cầu, nhà phân phối dược phẩm, trung tâm thực hiện thương mại điện tử và 3PL người vận hành kho bãi.

Không giống như hộp lưu trữ thân riêng + nắp rời, sản phẩm này được đúc trong MỘT lần dưới dạng một bộ phận nhựa duy nhất: thân hộp, nắp (nắp "cá sấu" một nắp hoặc hai nắp) và một bản lề sống tích hợp PP mỏng (web 0,25–0,4mm) kết nối chúng. Các thành bên có phần côn lồng vào nhau (1,5–3° mỗi bên) để các túi trống lồng sâu vào nhau — chiều cao lồng nhau 75–90mm so với chiều cao tối đa 220–365mm, tiết kiệm 60–75% thể tích trả lại khi trống. Nhiều phiên bản bao gồm lỗ gắn dấu chống giả mạo, giá đỡ nhãn 4 mặt và tay cầm tiện dụng.

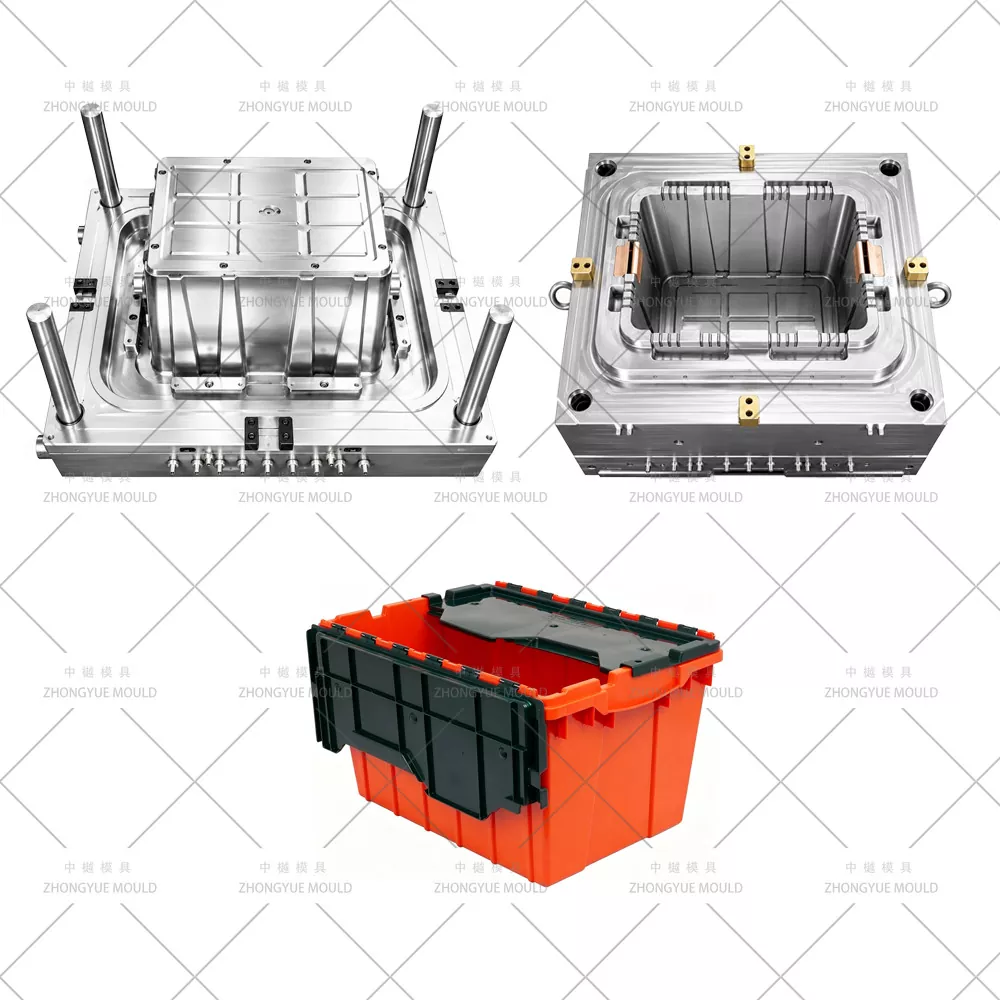

Khuôn của chúng tôi là loại khuôn một khoang (1×1) sản xuất Thân + Nắp + Bản lề cùng nhau (khuôn nắp dự phòng 2 khoang riêng biệt được trích dẫn), với bộ phận làm mát BeCu chèn ở vùng bản lề (dòng chảy được kiểm duyệt để duy trì độ dẻo PP và tuổi thọ bản lề), vách ngăn lõi trung tâm, cổng tàu ngầm ẩn trên mặt bích bên trong của nắp và xác nhận DFM đầy đủ về độ hở nhiễu lồng ( ≥1,5 mm mỗi bên khi được lồng cao 10) & gắn môi xếp chồng với nắp hộp bên dưới.

Từ các thùng chứa lồng nhau 21L 400×300mm có nắp kèm theo, thùng chứa có nắp gắn liền 46L/56L/67L 600×400mm Euro (có sẵn cho băng tải đáy phẳng), đến nắp hai cánh cá sấu có dây đeo/khe cắm dây đeo, chúng tôi cung cấp đánh giá DFM & phân tích làm mát/cong vênh của Moldflow trước khi cắt thép.

Thông số kỹ thuật của khuôn hộp lưu trữ ép nhựa:

Làm cho dự án Khuôn hộp đựng đồ bằng nhựa tiếp theo của bạn trở nên tươi sáng hơn!

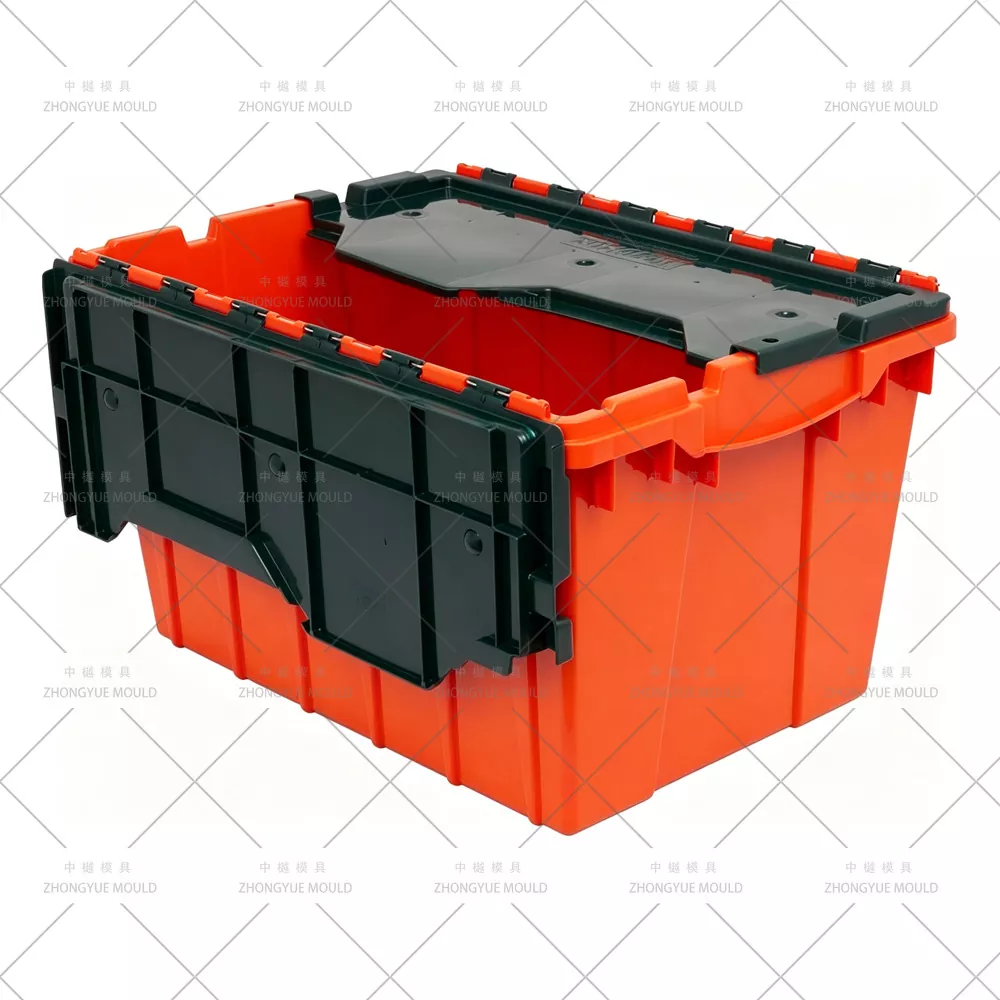

Hộp có thể xếp chồng lên nhau có nắp kèm theo là gì?

Hộp có thể xếp chồng lên nhau có nắp đính kèm (còn gọi là Hộp đựng có nắp đính kèm)– ALC / Nest & Stack Tote) được ép phun từ PP nguyên chất (MFR 8–12 g/10 phút để có tuổi thọ mỏi bản lề tốt nhất; MFR 12–18 được chấp nhận đối với các khu vực không có bản lề) trong khuôn một khoang tạo thành hộp + nắp + bản lề sống tích hợp đồng thời.

Mã định danh chính so với các bài viết trước:

Làm tổ côn— các thành bên thuôn nhọn từ trong ra ngoài (1,5–3°/cạnh); những chiếc hộp rỗng trượt vào nhau; chiều cao lồng nhau thường là 75–90mm (phạm vi 21L–67L).

Bản lề đính kèm / tích hợp— lưới PP mỏng (0,25–0,4mm) được đánh bóng và cắt tròn; tồn tại hơn 50.000 chu kỳ đóng/mở mà không bị nứt do ứng suất trắng khi sử dụng đúng cấu hình nhiệt độ khuôn và MFR PP.

Khả năng tương thích dấu chân Euro— 600×400mm (46L–67L) hoặc 400×300mm (21L) để xếp trên pallet EU (1200×800mm phù hợp với 2×3 tổ); đế phẳng để di chuyển băng tải/băng tải.

Khoen chống giả mạo + Giá đỡ nhãn— các lỗ đúc sẵn cho các con dấu dùng một lần và các tấm nhãn lõm 4 mặt.

Bắn khuôn đơn = Thân + Nắp + Bản lề- không để mất nắp; tùy chọn khuôn nắp dự phòng riêng biệt được trích dẫn.

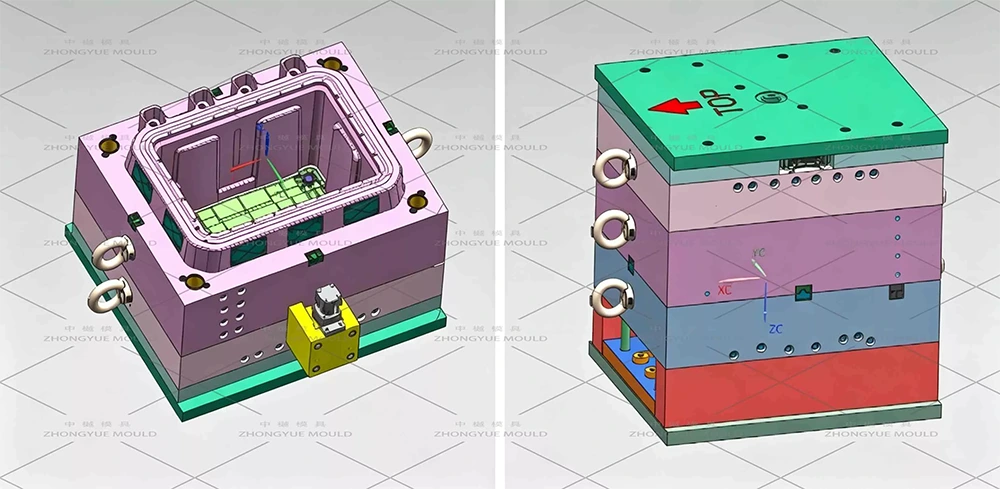

Những điểm nổi bật chính về kỹ thuật khuôn mẫu (Phiên bản ALC lồng nhau)

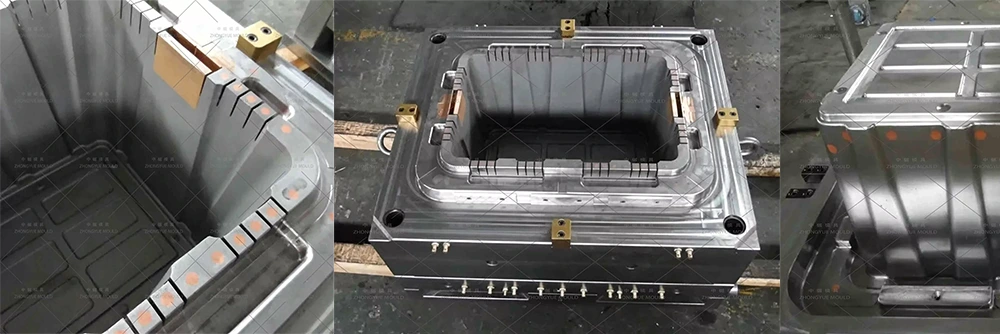

Vùng bản lề sống tích hợp — Làm mỏng web & Làm mát được kiểm duyệt BeCu

Bản lề khoang được làm mỏng cục bộ xuống 0,25–0,4 mm (điển hình là 0,3 mm đối với PP MFR 8–12) với bán kính pha trộn R0,15–0,25 mm cả hai bên, được đánh bóng như gương/satin cao (SPI A2/B1). Mảnh dao BeCu ở vùng bản lề chạy ΔT 5–6oC (không làm mát quá mức!) để duy trì định hướng phân tử PP và độ bền gấp (50k+ chu kỳ). Làm mát quá mức → bản lề giòn; làm mát kém → chìm trên nắp/hộp gần bản lề.

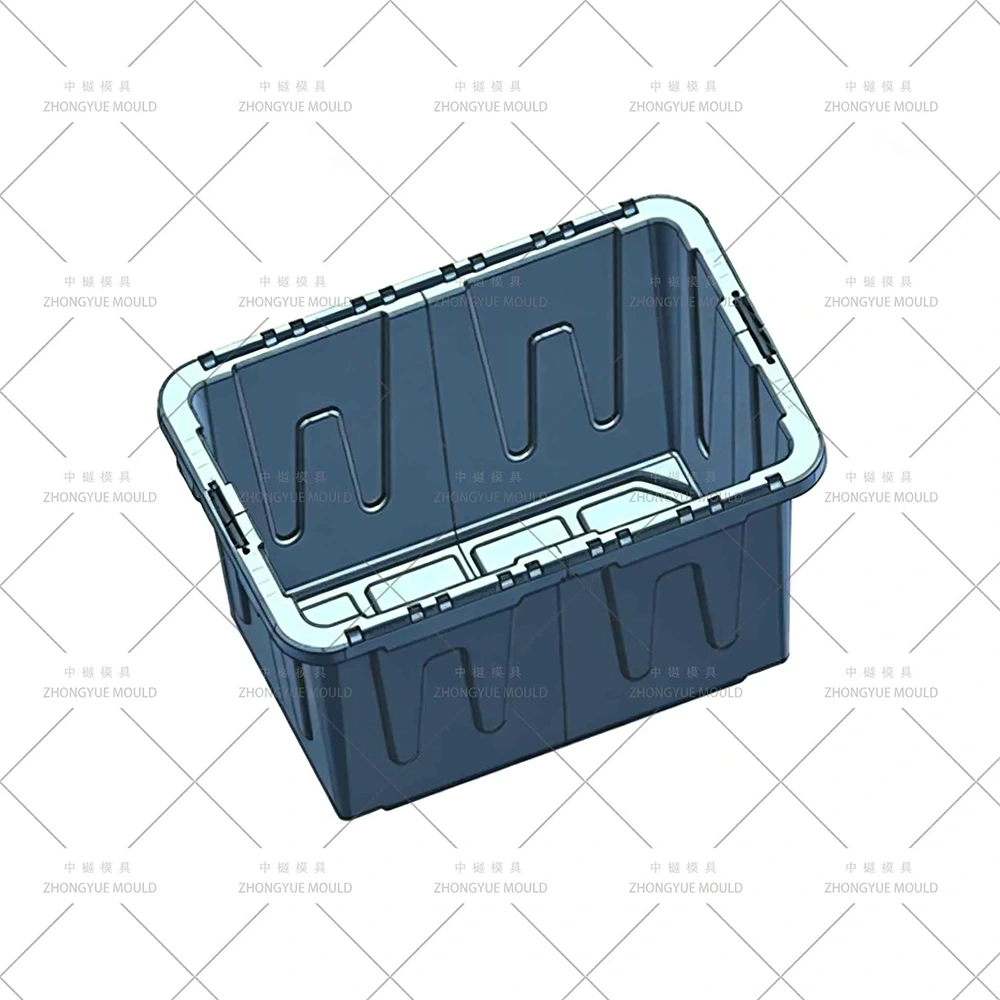

Làm tổ côn& Interference DFM — Mô phỏng ngăn xếp lồng nhau 3D

Độ dốc thành bên 1,5–3°/mặt (ID & OD cùng độ côn để giữ độ dày thành không đổi khi lồng vào nhau). Chúng tôi mô phỏng 10–12 khoảng trống lồng nhau trong không gian 3D để xác minh khoảng hở tối thiểu ≥1,5 mm (rec. 2 mm) giữa tường lồng và các phần nhô ra ở đế (gân, mép xếp chồng). Mục tiêu: chiều cao lồng nhau ≤80mm (sê-ri 600 × 400) hoặc ≤75mm (sê-ri 400 × 300).

Nắp cá sấu (Thiết kế nắp kép) hoặc nắp đơn

Nắp hai nắp ("cá sấu") khóa liên động ở giữa và gắn vào môi trên của hộp; yêu cầu chi tiết sườn phân chia ở giữa và đôi khi là miếng chèn lỏng lẻo nhỏ dành cho biên dạng chốt cắt xén — được kiểm tra trong cụm 3D. Phiên bản nắp đơn đơn giản hơn, kiểu dáng giống khuôn.

Xếp chồng môi đính hôn DFM

Mặt bích trên có gờ xếp lõm vào khít với nắp hộp bên dưới khi được xếp chồng đầy đủ. Chúng tôi xác minh độ phẳng của mép xếp chồng ±0,3 mm và kích thước phần lõm trên nắp so với vành hộp bên dưới trong DFM.

Cổng phụ ẩn trên mặt bích bên trong nắp / Mặt bích bên trong hộp

Kéo cắt cổng tàu ngầm Ø1,2–1,8mm trên mặt không thể nhìn thấy bên trong; KHÔNG BAO GIỜ cổng xuyên qua bản lề (gây ra sự định hướng yếu và cháy). Di tích mặc quần áo tuôn ra; không có dấu cổng nhìn thấy được trên các mặt bên ngoài.

Làm mát — Vách ngăn trung tâm + Bản lề BeCu + Bán kính đáy BeCu

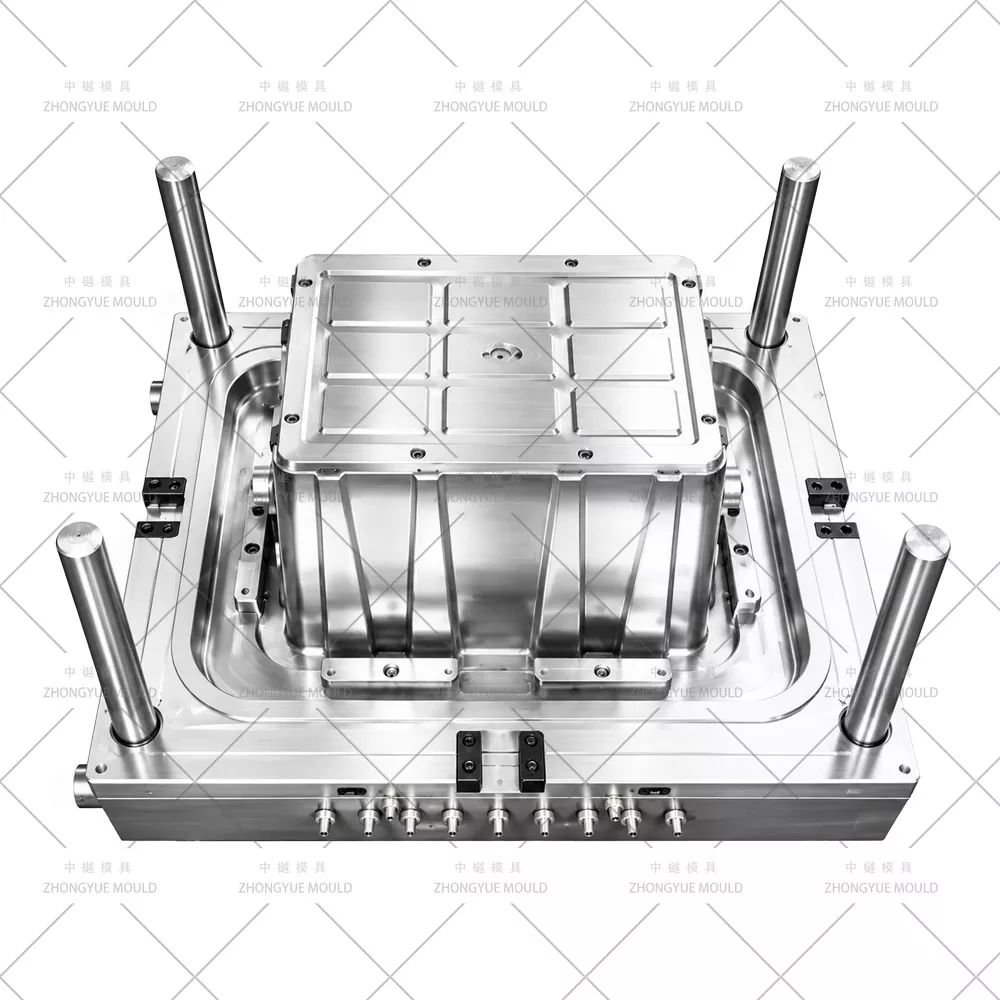

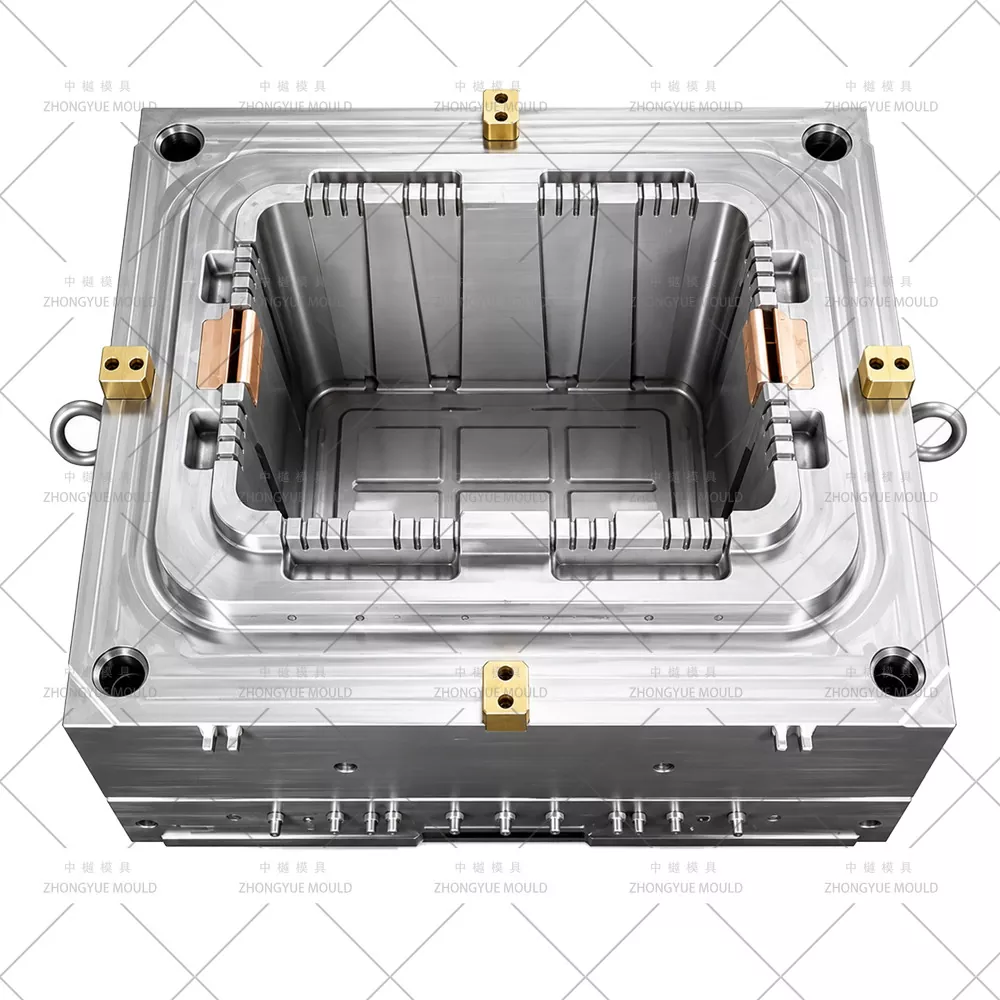

Lõi: Vách ngăn Ø10–12mm; Bán kính đáy khoang: mảnh BeCu; Vùng bản lề: BeCu chèn với dòng nước vừa phải. 2–3 mạch cách ly; ΔT đầu vào-đầu ra 4oC (lõi), 5–6oC (vùng bản lề chấp nhận được).

Chi tiết về lỗ gắn giả mạo & giá đỡ nhãn

Các lỗ xuyên qua Ø4–5mm được đúc sẵn (khoen) dành cho vòng đệm an ninh; mảng nhãn lõm 80×40mm (4 mặt) có độ dốc ≥2°. Không có cạnh sắc - bán kính ≥0,5mm để tránh bong tróc nhãn và đứt tay.

Tay cầm tiện dụng / Tay cầm đóng

Các lỗ xuyên qua có bán kính lớn (R3–5mm) và các cạnh được bo tròn — được DFM kiểm tra về mức độ tập trung ứng suất. Vòng tay cầm đóng tùy chọn (thêm phần cắt nhỏ - chèn lỏng hoặc trượt nông nếu có).

Các ứng dụng của Hộp có thể xếp chồng lên nhau có nắp kèm theo (ALC)

Quy trình sản xuất và xác nhận của chúng tôi (Khuôn ALC lồng nhau)

Đánh giá độ mỏi của bản lề & DFM lồng nhau— Phân tích độ dày thành (loại 1,8–2,8mm), bản lề 0,25–0,4mm với bán kính, độ côn lồng 1,5–3°/cạnh, lỗ giả Ø, hốc giữ nhãn. Chạy kiểm tra nhiễu lồng nhau 3D (lồng 10 độ cao) & làm mát/cong vênh Moldflow. Khuyến nghị sử dụng PP MFR 8–12 để tăng tuổi thọ bản lề. Báo cáo DFM miễn phí.

Chuẩn bị vùng thép & bản lề— Chọn P20/718H; đặt hàng hạt dao BeCu (MOLDMAX™) được gia công sẵn thành dạng lưới; nếu có rãnh khía chốt cá sấu, hãy chuẩn bị miếng lót mini thấm nitơ H13.

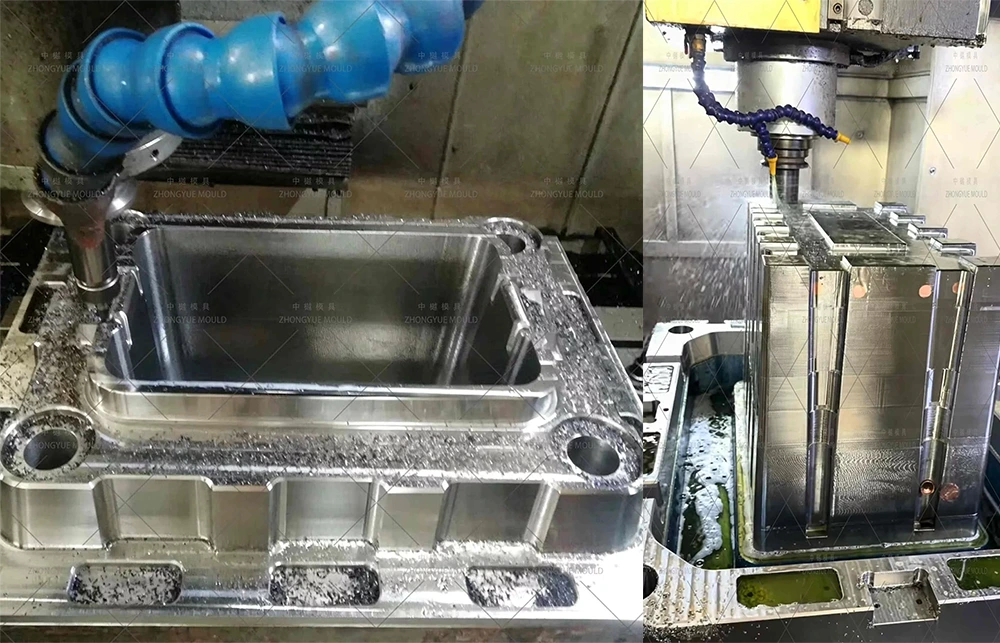

Gia công chính xác— Khoang & lõi gia công thô/hoàn thiện CNC tốc độ cao; khoan vách ngăn hố sâu; miếng bản lề BeCu vừa vặn bằng tay với khả năng xác minh tiếp xúc nhiệt; đánh bóng web bản lề SPI A2/B1; hốc nhãn máy & lỗ xỏ lỗ giả mạo.

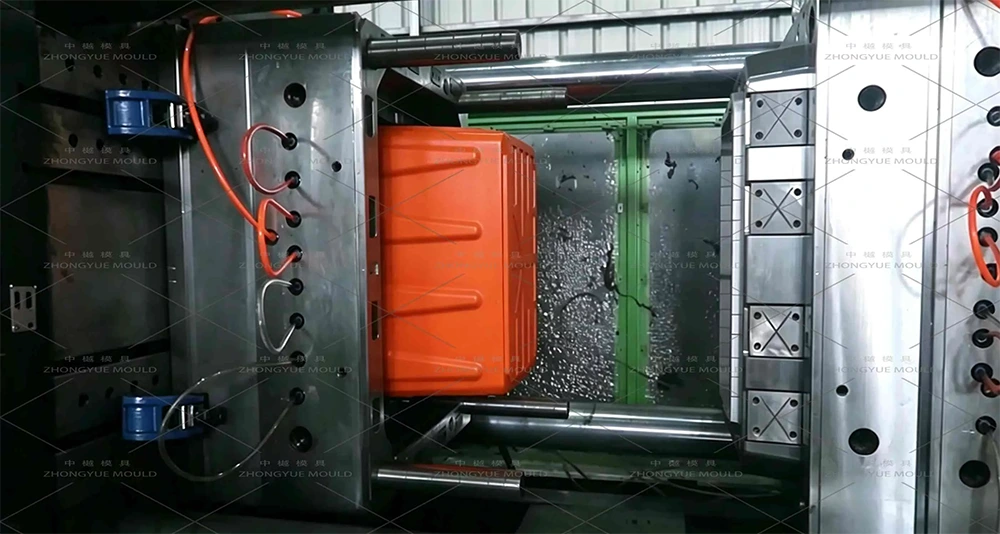

Lắp ráp & thử nghiệm T1— Chạy trên máy nội bộ với PP được chỉ định (MFR theo thông số kỹ thuật của bạn); sản xuất mẫu lắp ráp hoàn chỉnh; thực hiện kiểm tra độ gập bản lề (thủ công/cơ học 50k+ mục tiêu), kiểm tra chiều cao lồng nhau (mục tiêu ≤80mm cho 600×400), xếp chồng môi vừa khít trên mẫu bên dưới, chất lượng vết tích của cổng. Cung cấp video dùng thử + mẫu + báo cáo CMM.

Chỉnh sửa & phê duyệt cuối cùng— Điều chỉnh lưu lượng/lỗ thông hơi làm mát nếu cần; vận chuyển trong hộp đựng hạng nặng không khử trùng có hướng dẫn sử dụng khuôn, phụ tùng thay thế (chân đẩy, vật liệu chèn BeCu có sẵn làm vật tư tiêu hao), chứng chỉ thép.

Hỗ trợ sau bán hàng— Bảo hành 1 năm (không phải do con người tạo ra), phụ tùng thay thế miễn phí, hướng dẫn thông gió lại / thay thế bộ phận BeCu từ xa.

Tại sao chọn KHUÔN ZHONGYUE cho Khuôn ALC lồng nhau của bạn?

Trải nghiệm khuôn Euro-Container— Khuôn ALC lồng nhau 21L/46L/56L/67L 600×400 & 400×300 được xây dựng trong nhà; quen thuộc với hình học nắp cá sấu và nắp đơn

Nhiễu lồng nhau DFM + Tư vấn mỏi bản lề— Chúng tôi mô phỏng 10 tổ cao trong không gian 3D, xác minh sự gắn kết của môi xếp chồng và tư vấn PP MFR (8–12) & độ dày bản lề cho tuổi thọ gấp hơn 50k

Chuyên môn về vùng bản lề BeCu— Làm mát vừa phải (không quá lạnh) để duy trì độ dẻo của PP; tiếp xúc nhiệt được xác minh trong quá trình phù hợp

QC nghiêm ngặt & tiến độ minh bạch- Hình ảnh gia công hàng tuần, phê duyệt mẫu T1 (kiểm tra chiều cao lồng nhau + kiểm tra nếp gấp bản lề) trước khi giao hàng

Kinh nghiệm xuất khẩu— Khuôn được vận chuyển đến Châu Âu (thảo luận về dấu chân theo EN 840), Bắc và Nam Mỹ, Đông Nam Á, Trung Đông

Bảo hành 1 năm + Cung cấp miếng đệm bản lề BeCu có thể thay thế

Các câu hỏi thường gặp - Hộp có thể xếp chồng lên nhau có kèm theo khuôn nắp

Hỏi: Bạn khuyên dùng PP MFR nào để có tuổi thọ bản lề tốt nhất?

Đáp: MFR 8–12 g/10 phút (Copolymer PP) là lý tưởng cho bản lề tích hợp — duy trì độ bền khi gấp (hơn 50.000 chu kỳ mà không bị nứt do ứng suất trắng). MFR 12–18 có thể sử dụng được nhưng tuổi thọ bản lề giảm; MFR >20 không được khuyến nghị cho vùng bản lề.

Câu hỏi: Việc lồng ghép tiết kiệm được bao nhiêu không gian?

Đáp: Chiều cao lồng điển hình = 75–90mm (so với chiều cao tối đa 220–365mm) → Giảm âm lượng 60–75% khi trống. Chúng tôi thiết kế và xác minh trong mô phỏng lồng nhau 3D (10–12 hộp lồng nhau) để đảm bảo khoảng trống ≥1,5 mm (mục tiêu 2 mm) — không có nêm.

Hỏi: Nắp cá sấu (nắp kép) so với nắp đơn - có sự khác biệt nào về khuôn không?

Trả lời: Cả hai đều sử dụng cùng một khoang 1×1 tạo ra Thân + Nắp + Bản lề. Nắp cá sấu có đường gân phân chia ở giữa và đôi khi là một miếng đệm nhỏ lỏng hoặc thanh trượt nông để khoét chốt - chúng tôi đưa tính năng này vào DFM. Về mặt chức năng, nắp cá sấu khóa liên động vào nhau và chống lại sự mở vô tình tốt hơn.

Hỏi: Bạn có thể thêm các lỗ niêm phong và giá đỡ nhãn có thể chống giả mạo không?

Trả lời: Có - tiêu chuẩn trên hầu hết các khuôn ALC: Khoen Ø4–5mm cho các con dấu dùng một lần & các mảng nhãn lõm 4 mặt (~80×40mm) được bao gồm trong thiết kế khoang mà không tính thêm phí (trừ khi yêu cầu kích thước tùy chỉnh).

Hỏi: Bạn cần gì cho một báo giá?

A: Bản vẽ 2D (PDF/DWG) + mô hình 3D (STP/IGS/X_T) HOẶC ảnh rõ nét có độ mờ (L×W×Full H, Nested H, Khối lượng, độ dày thành, chi tiết bản lề nếu biết). Hãy cho chúng tôi biết loại PP bạn định chạy (MFR), khối lượng hàng năm, tiêu chuẩn dấu chân (400×300 hoặc 600×400) và loại nắp (nắp đơn / cá sấu).

Yêu cầu báo giá cho hộp có thể xếp chồng lên nhau của bạn với khuôn nắp kèm theo

Gửi bản vẽ Nesting ALC 2D + mô hình 3D của bạn (hoặc ảnh mẫu với kích thước chi tiết: L×W×H bên ngoài/bên trong, chiều cao lồng nhau, độ dày tường, bản lề nếu được chỉ định) và các yêu cầu của dự án. Hãy cho chúng tôi biết PP MFR bạn sẽ sử dụng và kiểu nắp. ZHONGYUE MOLD sẽ cung cấp DFM lồng nhau miễn phí + Nhận xét độ mỏi bản lề + Tóm tắt làm mát dòng chảy khuôn + báo giá chính thức trong vòng 24–48 giờ làm việc.

Liên hệ với chúng tôi ngay bây giờ để bắt đầu dự án Khuôn ép hộp đựng có nắp đậy có thể xếp chồng lên nhau có kích thước bằng Euro của bạn!
