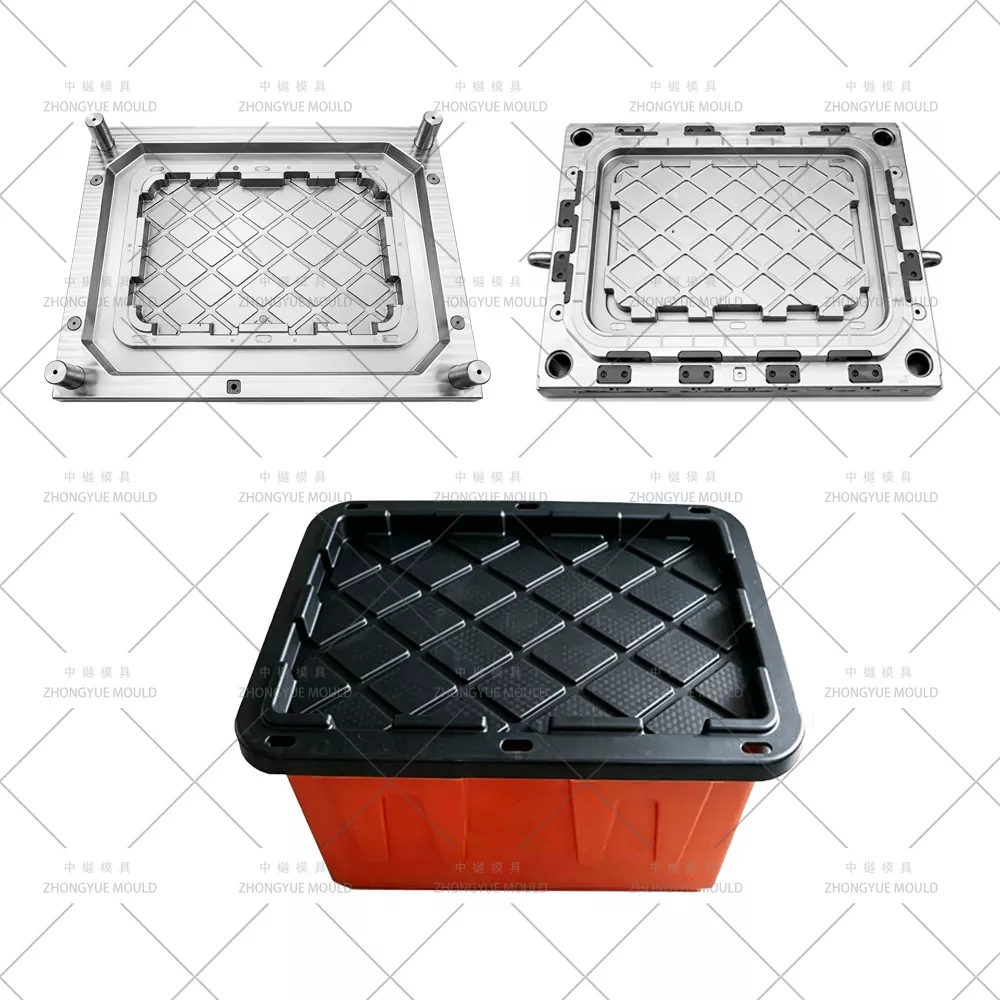

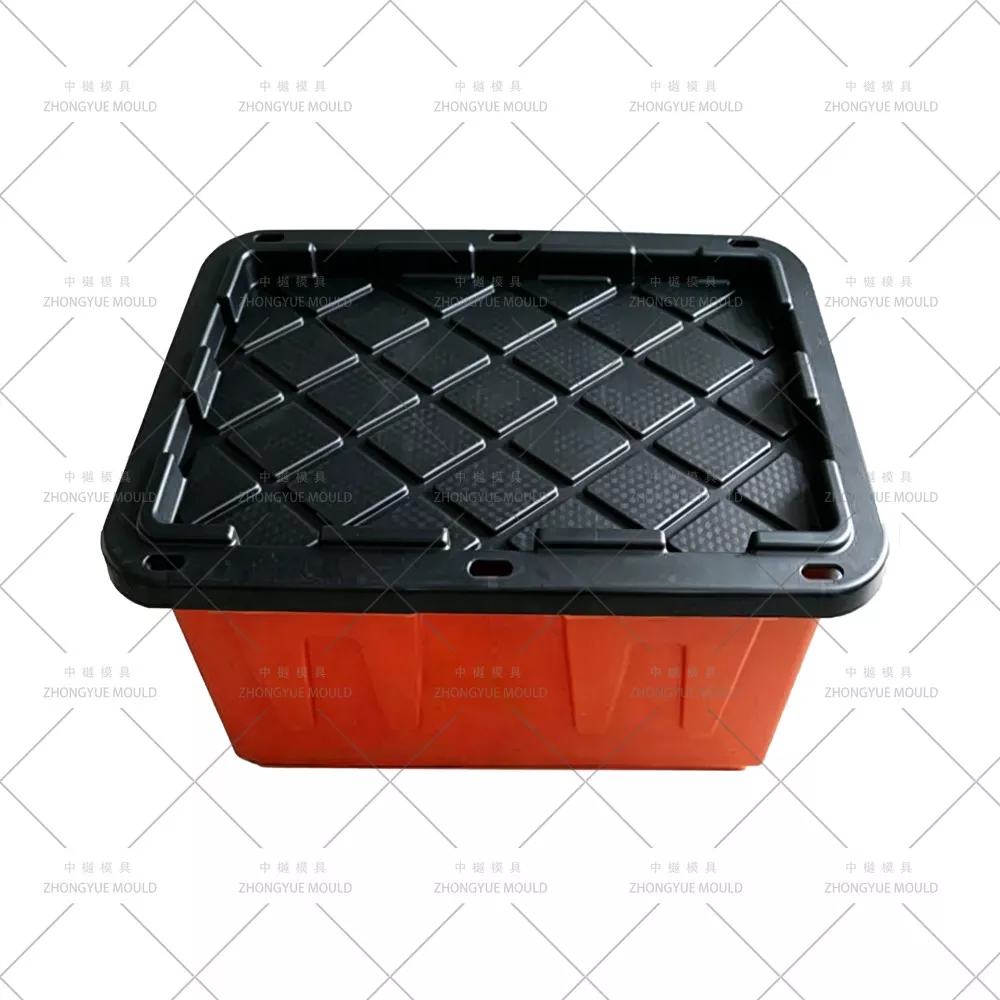

ZHONGYUE MOLD là nhà sản xuất khuôn ép chuyên nghiệp của Trung Quốc cung cấp Khuôn nắp hộp lưu trữ hạng nặng / Khuôn ép nắp thùng nhựa cấp công nghiệp (Nắp đính kèm, Nắp rời, Nắp bản lề cho hộp doanh thu) cho các công ty tự động hóa hậu cần toàn cầu, nhà cung cấp phụ tùng ô tô và kho công nghiệp nặng. Không giống như nắp đậy gia dụng, nắp công nghiệp hạng nặng phải chịu được lực lật cơ học 24/7 của cánh tay robot, lực va đập mạnh, tiếp xúc với hóa chất khắc nghiệt (dầu/axit) và dao động nhiệt độ khắc nghiệt (-20oC đến 60oC). Thường được đúc bằng nhựa PP hoặc ABS có tác động cao, các nắp này có khớp nối bản lề dày (3,0–5,0 mm), chốt chèn bằng thép không gỉ được gia công chính xác (dành cho bản lề một triệu chu kỳ) và rãnh vòng chữ O sâu để bảo vệ chống bụi/nước theo tiêu chuẩn IP54. Khuôn của chúng tôi được thiết kế để đạp xe tốc độ cao (10–15 giây) với các kênh làm mát được đánh bóng và lõi trượt cứng để đảm bảo không cần bảo trì sau hơn 1.000.000 lần chụp.
Từ nắp có bản lề gắn kèm cho ALC (Hộp đựng có nắp kèm theo), vỏ chống nước có thể tháo rời có miếng đệm, cho đến nắp thông minh được nhúng RFID, chúng tôi cung cấp đánh giá DFM đầy đủ tập trung vào tuổi thọ mỏi của bản lề và hiệu suất bịt kín trước khi cắt thép.
|
Mục |
Thông số kỹ thuật / Tùy chọn |
|
|
Tên khuôn |
Khuôn ép hộp đựng công nghiệp hạng nặng (Đính kèm / tách rời / bản lề) |
|
|

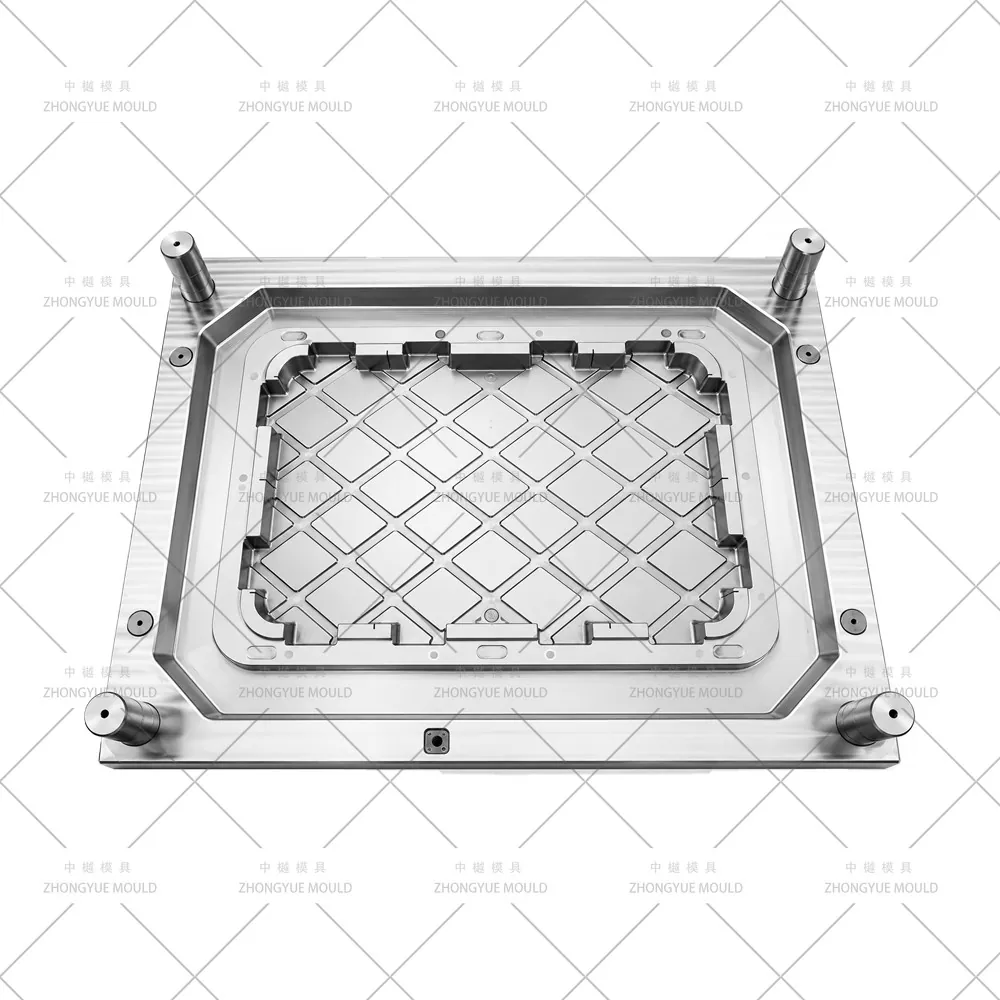

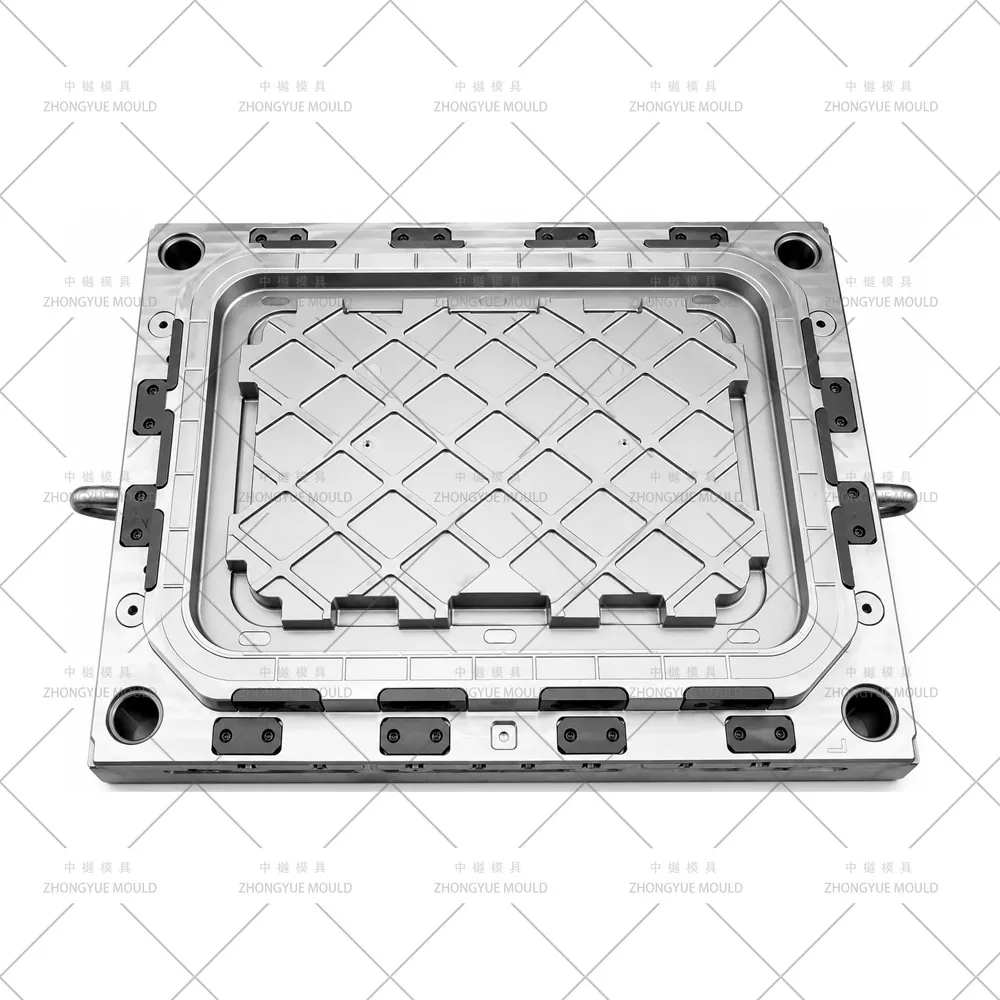

Khoang & lõi thép |
Khoang: 718H (HRC 33–38) hoặc 2738HH;Lõi bản lề: H13 (2344 ESR, Nitrided HRC 48–52) |
|
|
Đế khuôn |
Tiêu chuẩn LKM / DME / HASCO hoặc hạng nặng (tùy thuộc vào số lượng khoang) |
|
|
sâu răng |
2+2, 4+4 Nhiều khoang hoặc Khuôn gia đình (Nắp + Đế) |
|
|
Hệ thống Á hậu |
Á hậu lạnh (cân bằng nhánh Y) hoặc Á hậu nóng (YUDO/SYNVENTIVE) cho khuôn gia đình |
|
|
Loại cổng |
Cổng tàu ngầm trên mặt bích bên trong; Cổng quạt cho nắp phẳng lớn; Mẹo hay cho khuôn gia đình |
|
|
Phóng ra |
Chốt đẩy + tấm gạt phôi (đối với nắp kéo sâu); hỗ trợ không khí tùy chọn |
|
|
làm mát |
Vách ngăn + Miếng đệm BeCu ở khớp bản lề; mạch cách ly cho nhiều khoang |
|
|
Trang trình bày / Phụ trang |
Thanh trượt H13 dành cho kẹp undercut;Chốt chèn bằng thép không gỉ (tùy chọn, để gia cố bản lề) |
|
|
Hoàn thiện bề mặt |
Khoang: SPI B1/B2 satin; Kết cấu chống trượt (Mold-Tech) ở mặt trên; Chèn logo |
|
|
Tuổi thọ của khuôn |
≥500.000 bức ảnh (718H); ≥1.000.000 bức ảnh (lõi bản lề H13) |
|
|
Vật liệu đúc được đề xuất |
Copolymer chịu va đập cao PP, ABS, PP ổn định tia cực tím, PP ESD (Chống tĩnh điện) |
|
|
Phần mềm thiết kế |
UG NX, Pro/E, SolidWorks, AutoCAD, Moldflow |
|
|
Kiểm soát dung sai |
± 0,1 mm chung; Độ đồng tâm lỗ chốt bản lề ± 0,05mm; Độ sâu rãnh đệm ± 0,05mm |
|
|
Thời gian dẫn |
35–55 ngày (phụ thuộc vào số lượng khoang và độ cứng của thép) |
|
|
Vật liệu khuôn |
độ cứng |
Cuộc sống khuôn mẫu |
|
P20 |
HRC 28-33 |
>300.000 bức ảnh |
|
718 |
HRC 33-36 |
>500.000 bức ảnh |
|
H13 |
HRC >43 |
>800.000 bức ảnh |
|
2344 |
HRC >48 |
>800.000 bức ảnh |
|
S136 |
HRC 48-52 |
> 1.000.000 bức ảnh |
Làm cho dự án Khuôn hộp đựng đồ bằng nhựa tiếp theo của bạn trở nên tươi sáng hơn!
|
Tính năng |
Nắp gia dụng (Trước) |
Nắp công nghiệp hạng nặng (Trang này) |
|
Vật liệu |
PP Homopolymer (Tiêu chuẩn) |
Copo PP / ABS / UV ổn định có tác động cao |
|
Thiết kế bản lề |
Miếng dán mỏng (PP tích hợp) |
Các đốt ngón tay dày hơn + Chốt thép chèn (Triệu chu kỳ) |
|
Niêm phong |
Phù hợp ma sát cơ bản |
Rãnh đệm IP54/IP65 (Silicone/EPDM) |
|
Bề mặt |
Kết cấu mịn / nhẹ |
Lưới chống trượt / Vùng nhãn / Túi RFID |
|
Thép khuôn |
P20/718H |
Khoang 718H + H13 (Nitrided) cho lõi bản lề |
|
Thời gian chu kỳ |
8–18 tuổi |
10–15 giây (Tối ưu hóa cho Tự động hóa) |
Thiết kế lõi bản lề (Chống mài mòn) - Nắp công nghiệp thường lật hơn 50.000 lần. Chúng tôi sử dụng lõi nitrit hóa H13 (2344 ESR) cho các khớp nối bản lề hoặc thiết kế cho các chốt chèn bằng thép không gỉ để ép trong quá trình đúc sau. Điều này ngăn chặn hiện tượng mài mòn và gãy bản lề thường gặp ở các thiết kế bản lề hoàn toàn bằng nhựa.
Gia công rãnh chữ O / vòng đệm chính xác — Đối với các ứng dụng chống thấm nước/chống bụi, lõi khuôn bao gồm các rãnh vòng chữ O được gia công bằng CNC (dung sai ± 0,05mm) để đảm bảo độ nén hoàn hảo của miếng đệm silicone hoặc EPDM. Chúng tôi xác minh độ sâu rãnh so với mặt cắt ngang của miếng đệm trong DFM.
Tính năng chống trượt và kẹp bằng rô-bốt — Các nắp thường bao gồm các lưới có kết cấu chống trượt ở trên và các hốc/bàn kẹp bằng rô-bốt ở hai bên để gắp tự động bằng dụng cụ kẹp chân không hoặc cơ học. Chúng tôi thiết kế các tính năng này với các góc nghiêng giúp chống dính.
Hiệu suất nhiều khoang (2+2, 4+4 hoặc Khuôn gia đình) — Vì nắp nhỏ hơn và quay vòng nhanh hơn thân nên chúng tôi thường thiết kế khuôn nhiều khoang 2+2 hoặc 4+4 hoặc thậm chí là Khuôn gia đình (Nắp + Đế trong một khuôn) nếu hình dạng bộ phận và yêu cầu làm mát phù hợp. Điều này tối đa hóa việc sử dụng báo chí.
Làm mát & thông gió cho khuôn đúc tốc độ cao tường mỏng — Mặc dù là nắp nhưng nắp công nghiệp thường có vùng bản lề dày tiếp giáp với màng mỏng. Chúng tôi sử dụng hệ thống làm mát vách ngăn cân bằng + miếng đệm BeCu ở các khớp bản lề để tránh vết lõm, kết hợp với miếng đệm lỗ thông hơi xốp để tránh vết cháy ở tốc độ phun cao.
Khả năng tương thích với chất ổn định tia cực tím và hạt màu — Nắp công nghiệp ngoài trời yêu cầu độ ổn định tia cực tím cao. Chúng tôi thiết kế các cổng và đường dẫn dòng chảy để đảm bảo phân phối đồng đều hạt nhựa màu và chất phụ gia, ngăn chặn dòng chảy trên các bề mặt phẳng lớn.
|
Ngành công nghiệp |
Yêu cầu ứng dụng & khuôn mẫu |
|
Hậu cần ô tô |
Nắp đậy kèm theo cho thùng chứa các bộ phận kim loại; khả năng chống va đập cao; Vật liệu an toàn ESD; bản lề được thử nghiệm trong chu kỳ 1M |
|
Phân phối Thực phẩm & Đồ uống |
Nắp có thể tháo rời, có rãnh đệm để vệ sinh; bề mặt nhẵn để dễ lau chùi; Vật liệu tuân thủ FDA |
|
Hóa chất & Hàng hóa Nguy hiểm |
Nắp đậy kín có nút thông hơi; PP/ABS kháng hóa chất; thiết kế miếng đệm chống rò rỉ |
|
Thương mại điện tử & Bán lẻ |
Nắp đậy có thể tháo rời nhẹ; khu vực nhãn mã vạch; Tính năng kẹp chống trộm |
Bản lề mỏi & bịt kín DFM— Phân tích độ dày khớp bản lề (3,0–5,0 mm), tỷ lệ nén của miếng đệm (25–30%) và góc nháp để có kết cấu chống trượt. Chạy Moldflow để đảm bảo không có vết chìm trên khu vực bản lề.
Gia công thép cứng- Khoang thô/hoàn thiện CNC; mài lõi bản lề H13 đến dung sai chặt chẽ; rãnh vòng chữ O của máy; khoang đánh bóng.
Kiểm tra lắp ráp & chức năng– Lắp ráp khuôn; chạy thử nghiệm T1 với tài liệu do khách hàng chỉ định. Thực hiện kiểm tra lật bản lề (thủ công hoặc tự động) và kiểm tra độ nén của miếng đệm (kiểm tra rò rỉ khi ngâm trong nước).
Đảm bảo chất lượng- Kiểm tra CMM lỗ chốt bản lề và kích thước rãnh đệm. Cung cấp video dùng thử và nắp mẫu.
Giao hàng & Hỗ trợ— Đóng gói kèm theo lõi bản lề H13 dự phòng và chốt đẩy. Hỗ trợ kỹ thuật từ xa để khởi nghiệp.
Chuyên gia nắp công nghiệp— Chúng tôi hiểu sự khác biệt giữa nắp hộ gia đình trị giá 5 USD và nắp công nghiệp trị giá 50 USD. Chúng tôi tập trung vào tuổi thọ và độ kín của bản lề chứ không chỉ hình dạng.
Lõi bản lề cứng H13— Chúng tôi không sử dụng P20 mềm cho khớp nối bản lề. Thép thấm nitơ H13 là tiêu chuẩn cho độ bền hàng triệu chu kỳ.
Chuyên gia khuôn mẫu gia đình— Chúng tôi có thể thiết kế các khuôn gia đình Nắp + Đế + Bộ chia để tối đa hóa hiệu quả ép của bạn và giảm diện tích sàn.
Kiểm tra chức năng— Chúng tôi không chỉ gửi khuôn; chúng tôi gửi một giải pháp đã được xác thực cùng với các báo cáo thử nghiệm bản lề và vòng đệm.
Khách hàng công nghiệp toàn cầu— Được các nhà cung cấp dịch vụ hậu cần và ô tô trên toàn thế giới tin cậy.
Hỏi: Có nên đúc nắp và thân trong một khuôn gia đình không?
A: Nó phụ thuộc vào thời gian làm mát và chu kỳ. Nếu thân máy có thành dày (chu kỳ 60 giây) và nắp mỏng (chu kỳ 15 giây), nấm mốc gia đình sẽ lãng phí thời gian của máy. Chúng tôi thường khuyên dùng các khuôn riêng biệt (thân 1×1 + nắp 4×4) trừ khi các bộ phận có kích thước và được làm mát tương tự nhau.
Q: Bạn có cung cấp các chốt bản lề bằng thép không gỉ không?
Trả lời: Chúng tôi thiết kế khuôn cho các chốt bằng thép không gỉ (loại 304/316). Chúng tôi có thể cung cấp các chân cho bạn hoặc cung cấp các thông số kỹ thuật để bạn mua tại địa phương. Việc lắp các chốt sau khi đúc là một thao tác thủ công đơn giản.
Q: Bạn có thể làm nắp chống thấm nước (IP65) không?
Đ: Vâng. Chúng tôi gia công rãnh vòng chữ O chính xác vào nắp và/hoặc mặt hộp. Bạn sẽ cần mua vòng chữ O silicon tiêu chuẩn. Chúng tôi có thể xác minh tỷ lệ nén (thường là 25–30%) trong DFM của mình.
Hỏi: Còn nắp chống tĩnh điện (ESD) cho thiết bị điện tử thì sao?
Trả lời: Chúng tôi thiết kế khuôn cho PP chứa đầy carbon (vật liệu ESD). Điều này đòi hỏi phải có hệ thống thông gió tuyệt vời (các tấm thép xốp) để ngăn ngừa vết cháy. Chúng tôi đảm bảo điện trở suất bề mặt nắp đáp ứng yêu cầu của bạn (<10^9 ohms).
Hỏi: Bạn cần gì cho một báo giá?
A: Tệp 2D/3D của nắp, thông số vật liệu (Copo PP / ABS / UV %), khối lượng hàng năm và liệu bạn có cần khuôn thân hoặc rãnh đệm lót phù hợp hay không.
Gửi cho bạn bản vẽ 2D/3D về nắp hộp lưu trữ hạng nặng và thông số vật liệu. ZHONGYUE MOLD sẽ cung cấp bản đánh giá DFM về Độ mỏi & Niêm phong Bản lề miễn phí + báo giá chính thức trong vòng 24–48 giờ làm việc.
Liên hệ với chúng tôi ngay bây giờ để bắt đầu dự án Khuôn ép nắp thùng cấp công nghiệp của bạn!
