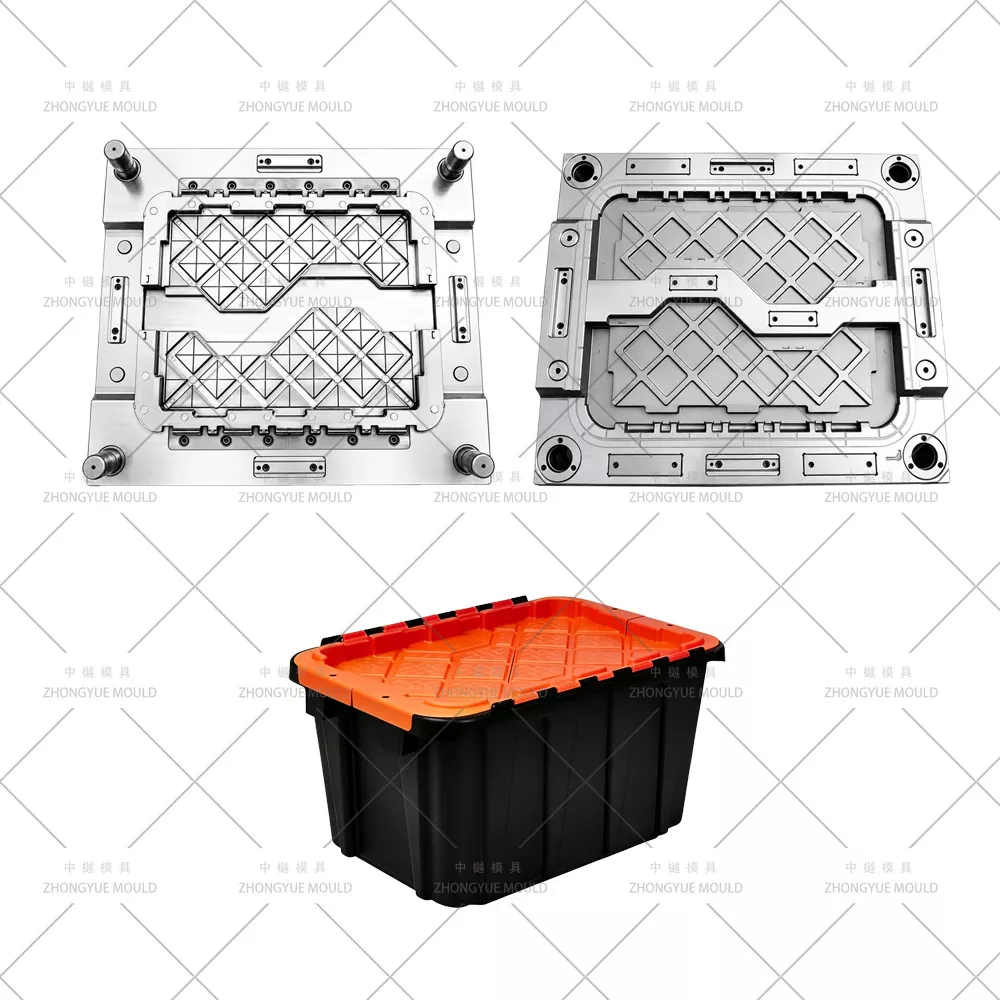

Hộp lưu trữ có thể xếp chồng lên nhau có khuôn nắp kèm theo

Hộp lưu trữ có thể xếp chồng lên nhau có khuôn nắp kèm theo – Insert Exchange Euro Attached-Lid Container / Nhà sản xuất khuôn ép Tote Nestable

ZHONGYUE MOLD là nhà sản xuất khuôn ép chuyên nghiệp của Trung Quốc cung cấp Hộp lưu trữ có thể xếp chồng lên nhau với khuôn có nắp đính kèm / Hộp đựng trao đổi có thể thay thế với nắp bản lề PP tích hợp (Dấu chân Châu Âu 400×300mm & 600×400mm – 21L / 46L / 56L / 67L) cho các nhãn hiệu tư nhân của chuỗi bán lẻ toàn cầu, nhà cung cấp dịch vụ hậu cần 3PL, nhà phân phối dược phẩm và hoạt động hậu trường siêu thị.

Không giống như các khuôn có thông số kỹ thuật đơn tiêu chuẩn, Hệ thống khuôn trao đổi hạt dao của chúng tôi sử dụng một đế khuôn phổ biến (S50C / LKM / DME hạng nặng) với khoang và hạt dao có thể hoán đổi cho nhau cho 21L (400×300×260mm, ~1,6kg PP) và 46L/56L (600×400×265–315mm, ~2,6–3,0kg PP). Điều này tiết kiệm ~30–40% cho các chương trình có nhiều kích thước — bạn mua một đế + hai bộ miếng đệm thay vì hai khuôn hoàn chỉnh. Tất cả các biến thể đều có bản lề sống PP tích hợp (dạng 0,25–0,4mm, làm mát vừa phải theo vùng BeCu để duy trì tuổi thọ chịu uốn 50k+ chu kỳ), côn lồng 1,5–3°/cạnh (chiều cao lồng 75–90mm = tiết kiệm 60–75% thể tích), lỗ khoen chống giả mạo và giá đỡ nhãn lõm 4 cạnh.

Từ các thùng chứa 21L có nhãn hiệu riêng có nắp kèm theo để bán lẻ, các thùng chứa có nắp đậy 46L/56L Euro để lấy hàng trong kho, đến các loại túi PP chống vi khuẩn (Ag⁺/ZnO) dành cho dược phẩm/thực phẩm, chúng tôi cung cấp đầy đủ DFM bao gồm kiểm tra nhiễu lồng (cao 10, độ hở ≥2mm), phân tích dòng chảy masterbatch màu để ngăn chặn các đường sọc trên bề mặt nắp phẳng và lỗ thông hơi bằng thép xốp cho PP chống vi khuẩn/phụ gia carbon.

Thông số kỹ thuật của khuôn hộp lưu trữ ép nhựa:

Làm cho dự án Khuôn hộp lưu trữ bằng nhựa tiếp theo của bạn trở nên tươi sáng hơn!

Hộp có thể xếp chồng lồng nhau có nắp kèm theo (Chèn phiên bản trao đổi) là gì?

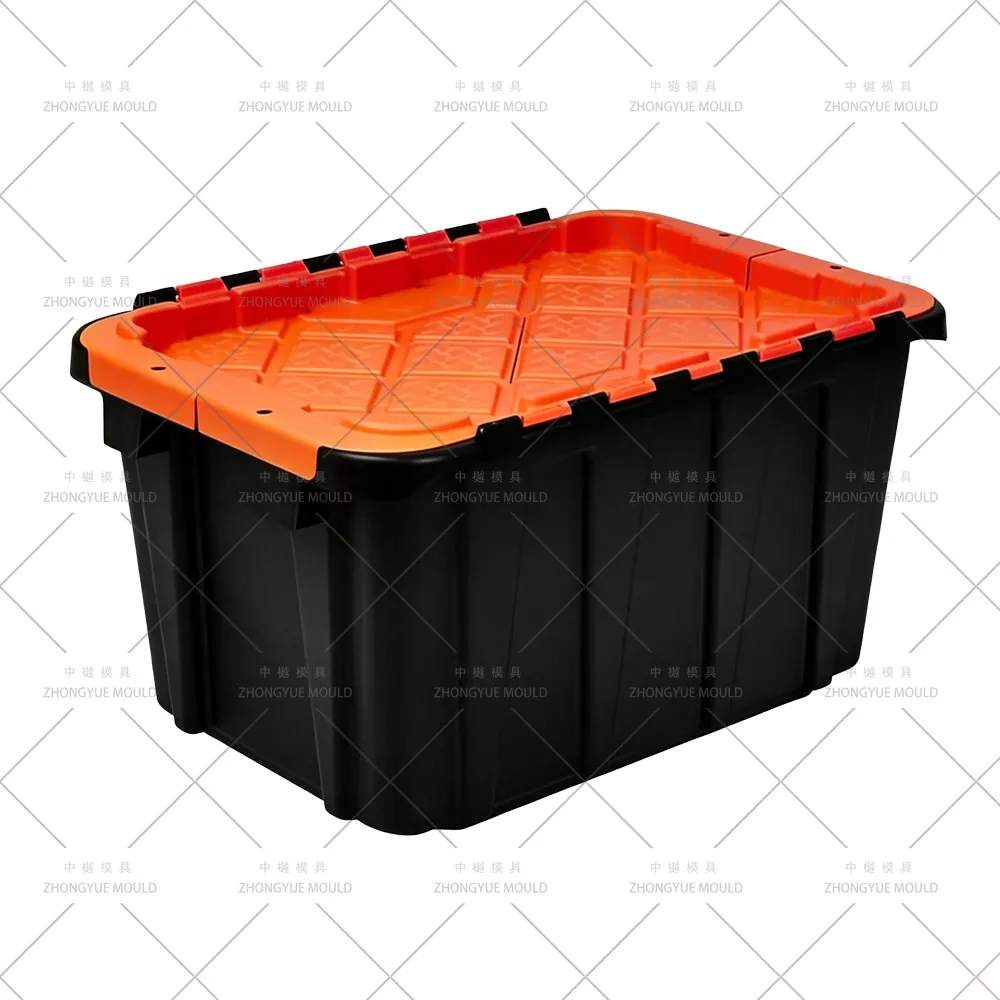

Hộp có thể xếp chồng lên nhau có nắp kèm theo là hộp đựng đúc nguyên khối: thân hộp + "cá sấu" nắp kép hoặc nắp một nắp + lưới bản lề sống PP tích hợp - tất cả chỉ trong một lần chụp (khoang 1 × 1). Phiên bản của chúng tôi bổ sung các khối chèn khoang/lõi có thể hoán đổi cho nhau trong đế khuôn chính dùng chung để bạn có thể sản xuất cả chuỗi 400×300 (21L) và 600×400-series (46L–67L) chỉ bằng cách hoán đổi các hạt dao (chuyển đổi 30–45 phút).

Mã định danh chính so với các bài viết trước:

Chèn hệ thống khuôn trao đổi- tấm lót chung, hộp chèn dẫn hướng được định vị bằng chốt chốt và được khóa bằng bu lông lục giác; độ lặp lại ± 0,05mm.

Tương thích với PP chống vi khuẩn / ESD— các lỗ thông hơi xốp (thép thiêu kết) ở các vùng nạp cuối cùng để tránh bị cháy khi chạy Ag⁺/ZnO hoặc PP nạp cacbon.

Thay đổi màu nhanh DFM— đường dẫn cân bằng (hoặc đầu nóng cho mỗi lần chèn), phân tích dẫn đầu dòng đảm bảo phân tán sắc tố đều; vị trí cổng được tối ưu hóa để ẩn các đường hàn/kết hợp trên nắp nắp rộng.

Kiểm tra DFM ngăn xếp động- độ phẳng mặt bích trên được đảm bảo ± 0,2mm; mô phỏng tải trọng xếp chồng 5 tầng @ định mức cao (25kg động / 100kg tĩnh theo tiêu chuẩn Euro ALC - web 3/14) trong báo cáo DFM.

Túi RFID / Tấm logo siêu âm— khoang bao gồm túi được mài để đựng thẻ RFID trong tương lai dưới nắp và phần chèn dập nổi/gỡ lỗi logo có thể thay đổi được.

Bản lề có thể bảo trì tại hiện trường— Khối vùng bản lề BeCu được bắt vít từ mặt chia tay → thay thế miếng đánh bóng bản lề bị mòn mà không cần tước toàn bộ khoang.

Những điểm nổi bật chính về kỹ thuật khuôn mẫu (Insert Exchange / ALC lồng nhau sẵn sàng AM)

Chèn thiết kế cơ sở khuôn trao đổi

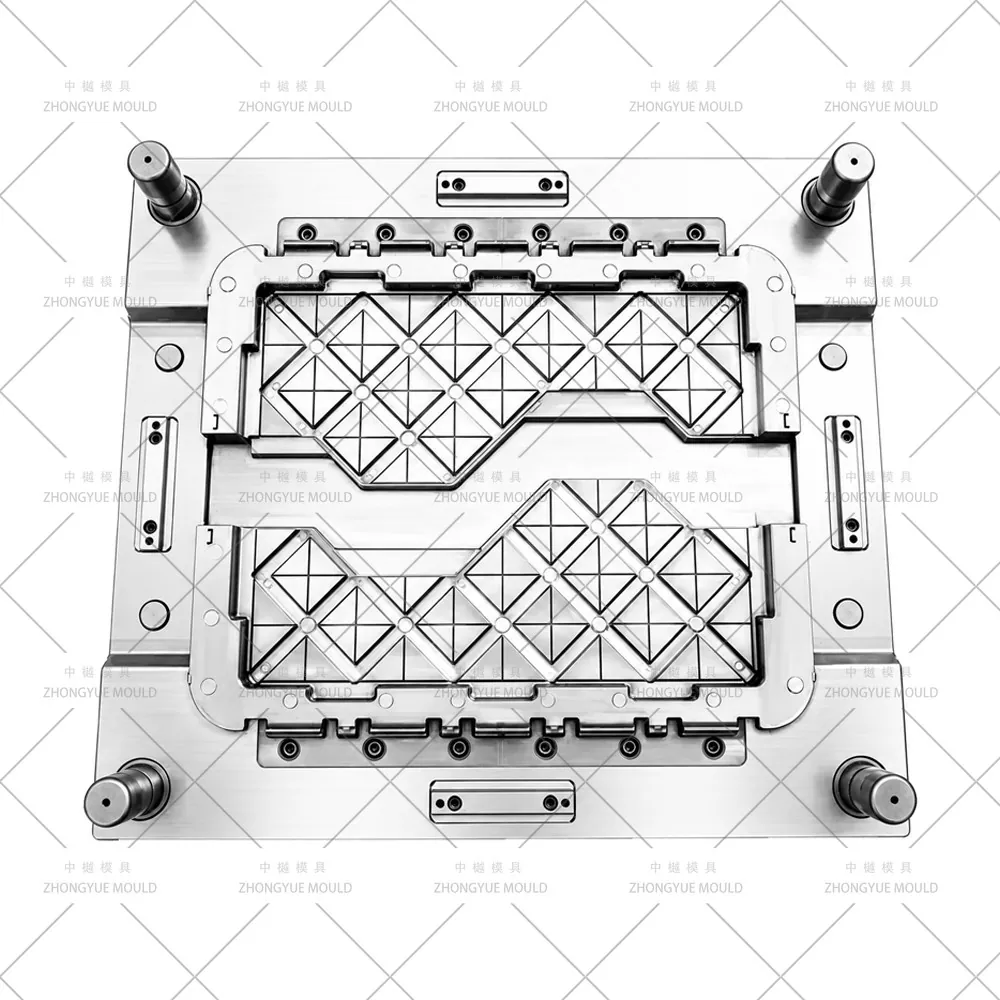

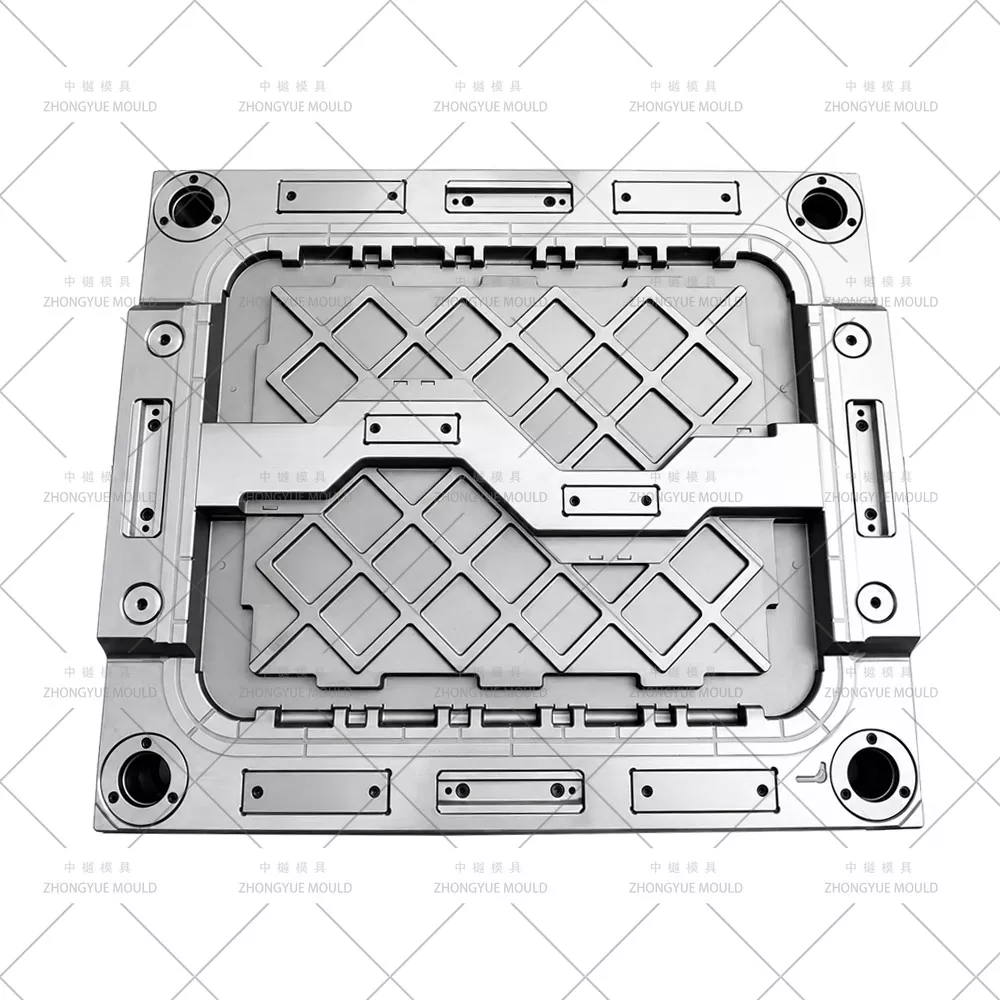

Đế chính LKM/DME Tấm C + tấm đỡ được gia công cho các cassette chèn dẫn hướng (khoang & hạt dao lõi) được định vị bằng chốt chốt Ø20–25mm, được kẹp thông qua vít nắp đầu ổ cắm. Độ lặp lại được lập chỉ mục ≤0,03mm. Bộ trao đổi có sẵn: 21L (dấu chân 400×300) & 46L (dấu chân 600×400). Báo giá chèn lõi rút sâu 56L/67L tùy chọn.

Bản lề sống tích hợp PP — Làm mỏng Web & Làm mát BeCu vừa phải

Bản lề khoang được làm mỏng cục bộ xuống 0,25–0,4 mm (chuẩn 0,3 mm đối với PP MFR 8–12) với bán kính pha trộn R0,15–0,25 mm, SPI A2/B1 được đánh bóng. Mảnh dao BeCu ở vùng bản lề chạy ΔT 5–6 oC (lưu lượng vừa phải - KHÔNG làm mát quá mức!) để duy trì định hướng phân tử PP và độ bền gấp (hơn 50.000 chu kỳ đóng/mở). Bản lề chèn là khối bu-lông có thể thay thế được từ mặt chia tay.

Nesting Taper & DFM nhiễu cao 10

Độ dốc thành bên 1,5–3°/cạnh (ID & OD cùng độ côn để giữ cho tường cố định khi lồng vào nhau). Chúng tôi mô phỏng 10 khoảng trống lồng nhau trong không gian 3D → xác minh khoảng hở tối thiểu ≥2mm (rec. ≥1,5mm) giữa tường lồng và các gờ/sườn đế. Chiều cao lồng mục tiêu: 75–90mm (phạm vi 21L–67L) = giảm âm lượng 60–75%.

Thông hơi PP chống vi khuẩn / ESD (Tấm lót thép xốp)

Đối với PP ESD kháng khuẩn hoặc chứa carbon Ag⁺/ZnO: lỗ thông hơi bằng thép xốp thiêu kết (lỗ 10–20μm) ở vùng lấp đầy cuối cùng (đỉnh nắp & vai lõi sâu) + lỗ thông hơi đường phân chia 0,01–0,015mm → ngăn ngừa vết cháy từ các hạt phụ gia. Các lỗ thông hơi có thể tiếp cận được từ bên ngoài khuôn để làm sạch/thay thế.

DFM ngăn chặn dòng chảy và vệt màu Masterbatch

Cổng được định vị trên mặt bích bên trong của nắp hoặc mặt bích bên trong của nắp hộp - vết tích ẩn khỏi mặt ngoài; chiều dài dòng chảy được cân bằng trên mỗi khoang. Chúng tôi chạy mô phỏng chất độn Moldflow + vết thuốc nhuộm để xác nhận không có đường hàn/đường hàn trên bề mặt nắp trên có thể nhìn thấy được; tư vấn tốc độ giảm tốc độ MB (1–2%) và vòng quay thu hồi vít để tránh vết loang/vệt trên các mặt phẳng lớn được hoàn thiện bằng sa-tanh.

Độ phẳng mặt bích trên ± 0,2mm & Kiểm tra độ tương tác của môi ngăn xếp

Mặt bích trên được gia công tới độ phẳng ± 0,2mm; hốc môi xếp chồng vào nắp hộp bên dưới (khi xếp chồng đầy đủ). DFM xác minh độ sâu môi ngăn xếp so với mốc chuẩn nắp để tránh rung lắc trên ngăn xếp tải cao 5 trên mỗi tham chiếu Euro ALC (tải tĩnh 100kg, tải động 25kg — web 3/14).

Lỗ giả & Hốc nhãn 4 mặt

Các lỗ xuyên qua Ø4–5 mm (khoen) được đúc sẵn cho các vòng đệm an ninh dùng một lần; mảng nhãn lõm 80×40mm (4 mặt, bản nháp ≥2°, phi lê R0,5mm) cho nhãn dính/in lụa - không tính thêm phí dụng cụ trừ khi có kích thước tùy chỉnh.

Cổng phụ ẩn trên mặt bích bên trong nắp/Bx

Cửa tàu ngầm Ø1.2–1.8mm cắt sạch trên mặt bích bên trong không nhìn thấy được; KHÔNG BAO GIỜ cổng xuyên qua bản lề (định hướng yếu và nguy cơ cháy). Nhánh chữ Y chạy nguội trên mỗi hạt dao hoặc đầu nóng (YUDO/SYNVENTIVE 1-tip) tùy chọn.

Bán kính đáy BeCu + Làm mát vách ngăn trung tâm

Lõi: Vách ngăn Ø10–12mm; Bán kính đáy khoang: hạt dao BeCu; Vùng bản lề: phần chèn BeCu riêng biệt với ΔT được kiểm duyệt. 2–3 mạch cách ly; ΔT đầu vào-đầu ra 4oC (lõi), 5–6oC (vùng bản lề OK).

Các ứng dụng của ALC lồng nhau trao đổi chèn (21L & 46L/56L/67L)

Quy trình sản xuất và xác nhận của chúng tôi (Chèn khuôn ALC lồng nhau của Exchange)

Đánh giá Nesting + MB Flow + AM-Vent DFM — Phân tích tường (1,8–2,8mm), bản lề 0,25–0,4mm w/bán kính, độ côn lồng 1,5–3°/cạnh, buông xuống MB màu & vị trí cổng để tránh các đường hàn trên nắp. Mô phỏng sự giao thoa tổ cao 10 (độ hở ≥2mm) và dòng chảy lấp đầy bằng dấu vết thuốc nhuộm. Đối với PP AM/ESD: chỉ định vị trí lỗ thông hơi xốp. Báo cáo DFM miễn phí.

Gia công đế chính & hạt dao - Khoang thô/hoàn thiện bằng CNC & hạt dao đến ± 0,02mm; miếng bản lề BeCu vừa vặn bằng tay có khả năng kiểm tra tiếp xúc nhiệt; hốc gắn nhãn máy & lỗ giả; các lỗ thông hơi xốp được lắp đặt và kiểm tra dòng chảy bằng không khí.

Bản dùng thử lắp ráp & T1 (Cả hai bộ hạt dao) — Chạy trên máy nội bộ với PP được chỉ định (MFR theo thông số kỹ thuật của bạn). Tạo mẫu từ cả hạt dao 21L và 46L (thời gian hoán đổi được ghi lại). Kiểm tra: kiểm tra độ gập bản lề (thủ công/mech 50k+ mục tiêu), chiều cao lồng nhau (mục tiêu ≤80mm đối với 46L), độ phẳng mặt bích trên ±0,2mm, chất lượng vết tích của cổng. Cung cấp video dùng thử + mẫu + báo cáo CMM.

Chỉnh sửa & Phê duyệt Cuối cùng - Điều chỉnh lưu lượng / lỗ thông hơi làm mát nếu cần; đế tàu + lắp các băng cassette vào các hộp không khử trùng được dán nhãn riêng biệt cùng với hướng dẫn sử dụng khuôn, phụ tùng thay thế (chân đẩy, bản lề BeCu có sẵn như vật tư tiêu hao, phụ tùng lỗ thông hơi xốp).

Hỗ trợ sau bán hàng — Bảo hành 1 năm (không phải do con người tạo ra), phụ tùng thay thế miễn phí, hướng dẫn từ xa về quy trình thay đổi hạt dao & thay thế BeCu/lỗ thông hơi.

Tại sao nên chọn KHUÔN ZHONGYUE cho Khuôn ALC lồng trao đổi chèn của bạn?

Trải nghiệm Insert Exchange & Euro ALC nhiều kích thước — Chúng tôi đã xây dựng các khuôn cơ sở chung cho các hộp lồng 21L(400×300)+46L(600×400) với các hộp cassette có khoang/lõi có thể thay thế được — giúp bạn tiết kiệm 30–40% so với hai khuôn đầy đủ.

DFM nâng cao: Can thiệp lồng nhau + Lưu lượng MB + Lập kế hoạch lỗ thông hơi AM/ESD - Chúng tôi mô phỏng các tổ 10 cao, ngăn chặn vệt dòng chảy màu và chỉ định các lỗ thông hơi bằng thép xốp để cắt thép trước PP chống vi khuẩn/chứa carbon.

Miếng đệm bản lề BeCu có thể thay thế được (Bu lông từ mặt chia tay) — Vùng đánh bóng bản lề bị mòn được hoán đổi trong vài phút mà không làm bong khoang; kéo dài tuổi thọ khuôn một cách kinh tế.

QC nghiêm ngặt & Tiến độ minh bạch - Ảnh gia công hàng tuần, mẫu T1 từ cả hai bộ hạt dao, kiểm tra nếp gấp bản lề & xác minh chiều cao lồng nhau trước khi giao hàng.

Kinh nghiệm xuất khẩu - Khuôn mẫu được vận chuyển đến Châu Âu (thảo luận về dấu chân EN 840), Bắc và Nam Mỹ, Đông Nam Á, Trung Đông.

Bảo hành 1 năm + Có sẵn miếng đệm bản lề BeCu dự phòng / Miếng đệm lỗ thông hơi xốp

Các câu hỏi thường gặp - Khuôn xếp chồng lên nhau có nắp kèm theo (Chèn trao đổi)

Câu hỏi: Hệ thống khuôn trao đổi chèn là gì và tại sao tôi nên sử dụng nó?

A: Một đế khuôn chịu lực cao + hộp chứa khoang/lõi có thể hoán đổi cho nhau cho các kích cỡ khác nhau (ví dụ: 21L 400×300mm & 46L 600×400mm). Bạn trả tiền cho một đế + hai bộ chèn thay vì hai khuôn hoàn chỉnh — tiết kiệm ~30–40% CAPEX. Chuyển đổi ~30–45 phút bằng cách nới lỏng vít kẹp và hoán đổi hạt dao định vị chốt.

Hỏi: Bạn có thể chạy PP kháng khuẩn (masterbatch ion bạc/kẽm) hoặc PP ESD không?

Đ: Vâng. Những chất phụ gia này có thể gây ra vết cháy nếu không được thông hơi đúng cách. Chúng tôi thiết kế các lỗ thông hơi bằng thép xốp thiêu kết ở các vùng lấp đầy cuối cùng + các lỗ thông hơi ở đường phân chia sâu hơn → ngăn ngừa hiện tượng nứt/cháy. Chúng tôi sẽ lưu ý khoảng thời gian làm sạch lỗ thông hơi trong hướng dẫn sử dụng khuôn.

Hỏi: Làm cách nào để ngăn chặn các vệt màu trên bề mặt nắp phẳng lớn?

Trả lời: Chúng tôi chạy mô phỏng vết thuốc nhuộm + chất độn Moldflow theo tỷ lệ hao hụt hạt màu của bạn (loại 1–2%). Cổng được định vị trên mặt bích bên trong (ẩn) với chiều dài dòng chảy cân bằng; chúng tôi xác minh rằng không có đường hàn/đường hàn nào xuất hiện trên bề mặt nắp trên có thể nhìn thấy được. Lời khuyên về vòng tua vít và áp suất ngược cũng được cung cấp.

Hỏi: Bạn đề xuất PP MFR nào để có tuổi thọ bản lề tốt nhất trong khuôn này?

A: MFR 8–12 g/10 phút (Copolymer PP) dành cho bản lề tích hợp — duy trì độ bền khi gập (hơn 50.000 chu kỳ) mà không bị nứt do ứng suất trắng. MFR 12–18 có thể sử dụng được nhưng tuổi thọ bản lề giảm; MFR >20 không được khuyến nghị cho vùng bản lề.

Hỏi: Bạn cần gì cho một báo giá?

Đáp: Bản vẽ 2D (PDF/DWG) + mô hình 3D (STP/IGS/X_T) với MỖI kích thước bạn muốn (ví dụ: 21L + 46L) HOẶC ảnh rõ ràng có độ mờ (L×W×H bên ngoài/bên trong, độ dày của tường, chiều cao lồng nhau nếu biết, thông số kỹ thuật của bản lề nếu có). Hãy cho chúng tôi biết loại PP (MFR), khối lượng hàng năm, % MB màu và liệu có cần phiên bản chống vi khuẩn/ESD hay không.

Yêu cầu báo giá cho Hộp lưu trữ có thể xếp chồng lên nhau của bạn với khuôn nắp kèm theo (Hệ thống trao đổi chèn)

Gửi bản vẽ ALC 2D/3D lồng nhau của bạn (cho từng kích thước - ví dụ: 21L 400×300 & 46L 600×400) và các yêu cầu của dự án (PP MFR, color-MB %, chống vi khuẩn/ESD có/không). ZHONGYUE MOLD sẽ cung cấp báo cáo DFM Nesting-Interference + MB-Flow + AM/ESD Vent miễn phí + báo giá chính thức trong vòng 24–48 giờ làm việc.

Liên hệ với chúng tôi ngay bây giờ để bắt đầu dự án Hộp đựng có nắp đính kèm có thể xếp chồng có thể xếp chồng có kích thước bằng đồng Euro của Insert Exchange!
