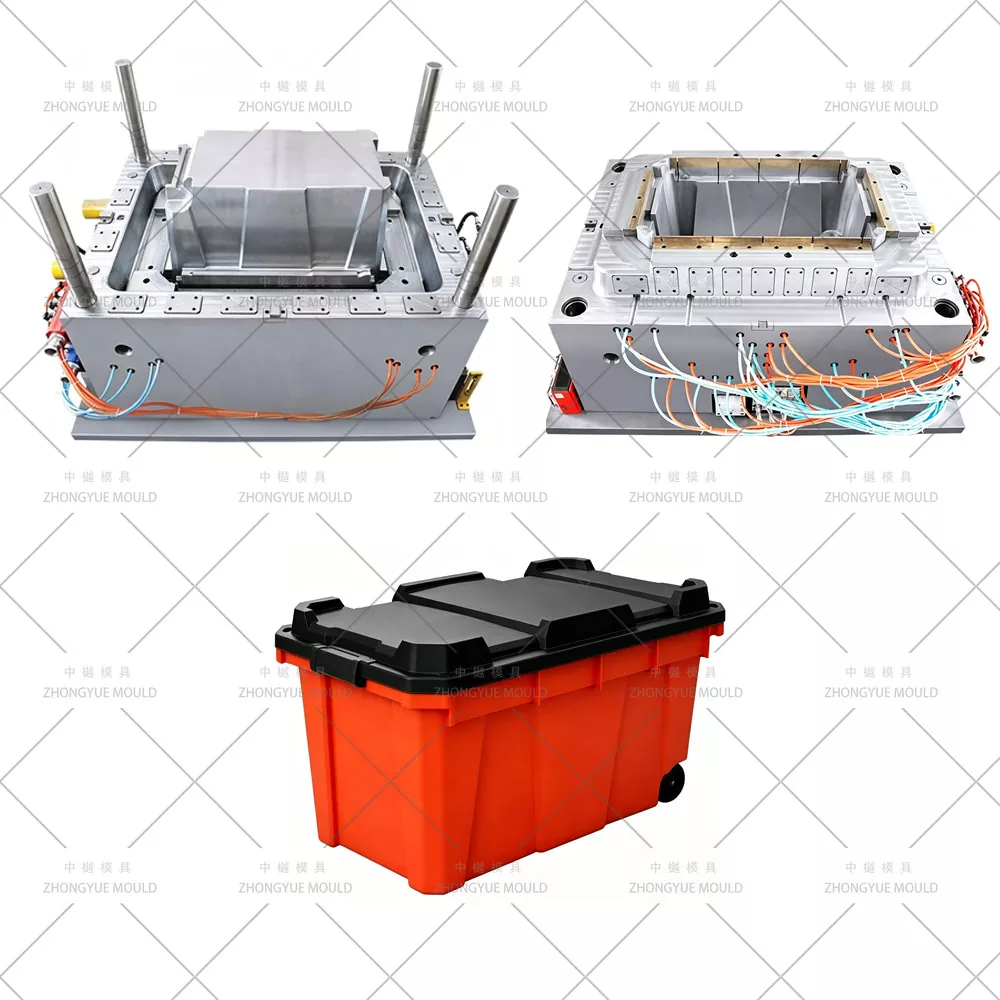

ZHONGYUE MOLD là nhà sản xuất khuôn ép chuyên nghiệp của Trung Quốc cung cấp Khuôn ép hộp lưu trữ 50L / Khuôn ép hộp đựng đồ gia dụng 50 lít (Thùng tổ chức có thể xếp chồng lên nhau, Tủ quần áo/Đồ chơi/Hộp tài liệu) cho các nhà bán buôn sản phẩm gia dụng, siêu thị và nhãn hiệu riêng trên toàn cầu. Hộp đựng 50L là loại hộp đựng đồ gia dụng cỡ vừa đến lớn — phổ biến nhất được đúc bằng nhựa PP (Polypropylen, MFR 8–15 g/10 phút, tùy chọn với chất ổn định tia cực tím & hạt màu) với bề mặt ngoài hạt da VDI 27–30 mịn hoặc nhẹ (mặt trong sa-tanh SPI B1/B2) để dễ dàng làm sạch và có vẻ ngoài hấp dẫn. Khuôn hộp 50L của chúng tôi có vách ngăn trung tâm + bộ làm mát chèn BeCu (Đồng Beryllium) ở bán kính góc dưới, cổng tàu ngầm ẩn trên mặt bích trên hoặc vành trong (không nhìn thấy vết tích cổng), độ dày thành đã được xác minh DFM (2,0–3,0mm) và bố cục một khoang (1×1) với khuôn nắp phù hợp với 2 khoang hoặc 4 khoang tùy chọn để có sản lượng cân bằng hàng ngày.
Từ các hộp lưu trữ có thể xếp chồng lên nhau hình chữ nhật 50L (có/không có tay cầm), nắp đậy vừa khít hoặc bản lề phù hợp (trong/có màu), đến các khay chèn ngăn (khuôn riêng tùy chọn), chúng tôi cung cấp đánh giá DFM đầy đủ và phân tích làm mát/làm đầy Moldflow trước khi cắt thép.
|
Mục |
Thông số kỹ thuật / Tùy chọn |
|
|
Tên khuôn |
Khuôn ép hộp nhựa 50L (Container / Crate) |
|
|

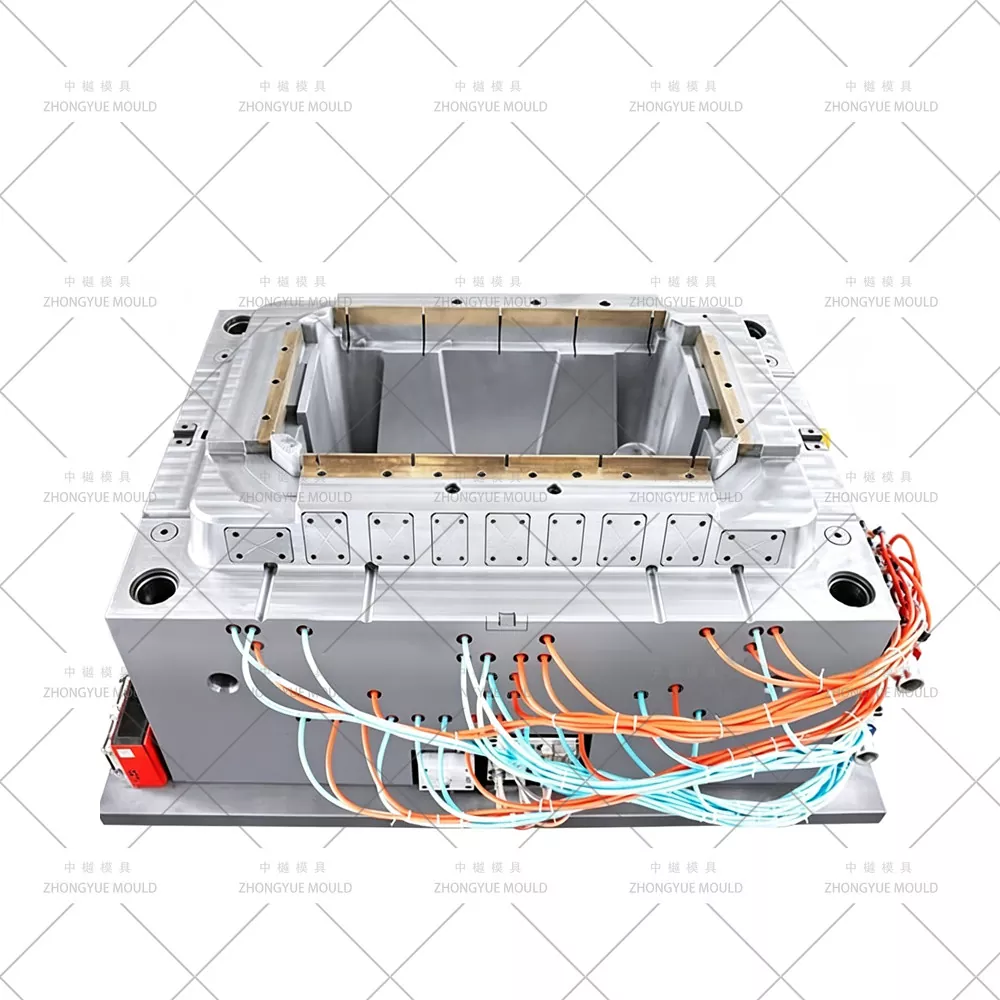

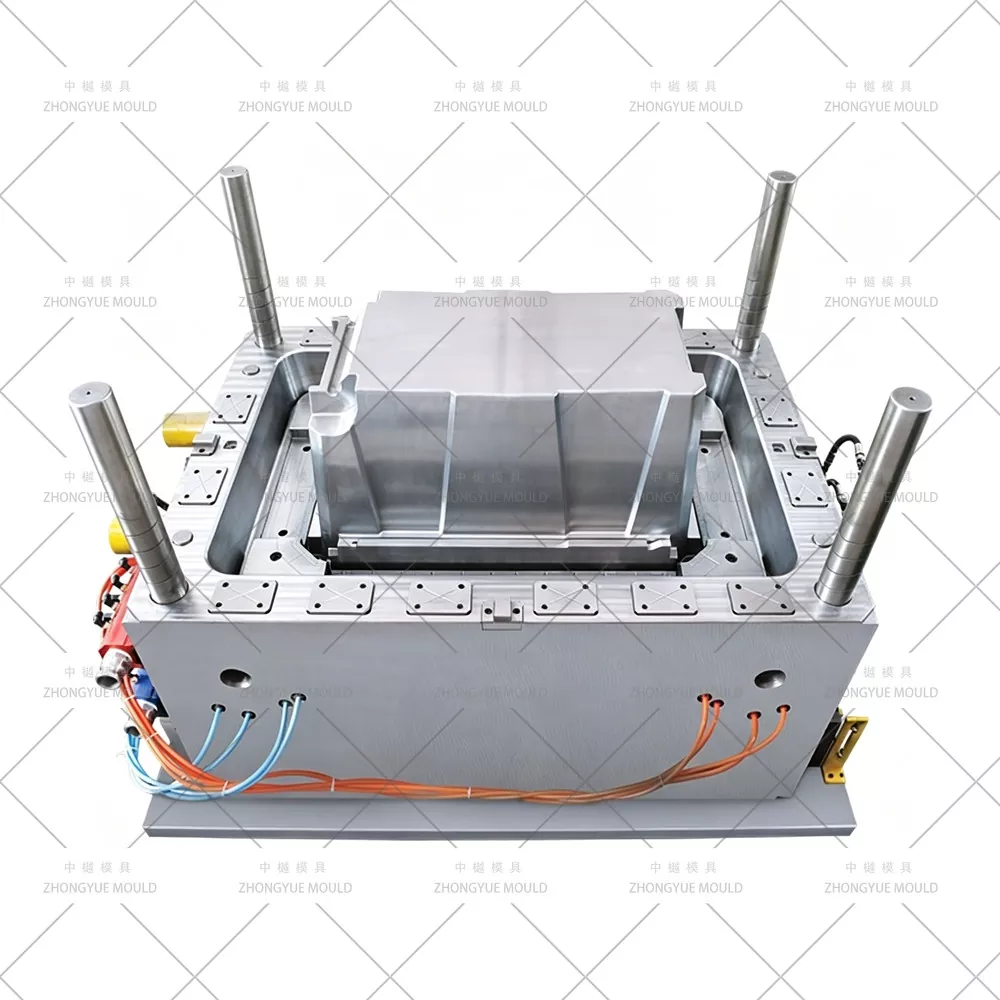

Khoang & lõi thép |
Khoang: P20 (HRC 28–33) std.; 718H (HRC 33–38) hoặc 2738HH tùy chọn; Lõi: P20/718H; Trang trình bày/Chèn trang: H13(2344 ESR) thấm nitơ |
|
|
Đế khuôn |
LKM / DME / HASCO / Tự thiết kế (loại 600×700mm – 750×850mm; trọng lượng 2,5–5,0T) |
|
|
sâu răng |
Thân máy: tiêu chuẩn 1×1; Nắp: 1×1, 2×1, 2×2, 4×1 tùy chọn để phù hợp với đầu ra của thân máy |
|
|
Hệ thống Á hậu |
Tiêu chuẩn đường dẫn nguội (cổng phụ trên mặt bích bên trong); Á hậu nóng (mở 1 đầu YUDO / SYNVENTIVE) tùy chọn cho âm lượng lớn |
|
|
Loại cổng |
Cổng tàu ngầm (tiềm ẩn) ở vành/mặt bích bên trong; có thể có cổng trực tiếp hot-tip |
|
|
Phóng ra |
Chốt đẩy ở vành đế + thanh gạt phôi tùy chọn; chuẩn bị đẩy khí hỗ trợ để kéo sâu >350mm |
|
|
làm mát |
Vách ngăn trung tâm Ø10–12mm +BeCu chèn @ bán kính góc dưới; 2 mạch nước cách ly; ΔT 3–4oC |
|
|
Trang trình bày / Phụ trang |
0–2 thanh trượt góc cạnh nhỏ hoặc miếng đệm rời để cắt phần tay cầm (nếu có); H13 thấm nitơ |
|
|
Hoàn thiện bề mặt |
Khoang: SPI B1 satin std., VDI 27–30 hạt nhẹ tùy chọn; Lõi/Bên trong: Chất đánh bóng SPI B1; Logo: chèn có thể thay đổi |
|
|
Tuổi thọ của khuôn |
≥300.000 lượt chụp (P20); ≥500.000 bức ảnh (718H); ≥800.000 bức ảnh (trang trình bày H13) |
|
|
Vật liệu đúc được đề xuất |
PP (MFR 8–15 g/10 phút), PP+UV (lưu trữ ở ban công/ngoài trời), masterbatch theo yêu cầu; Nắp: PP/PS/ABS tùy chọn |
|
|
Phần mềm thiết kế |
UG NX, Pro/E, SolidWorks, AutoCAD, Moldflow (làm mát + cong vênh) |
|
|
Kiểm soát dung sai |
± 0,1 mm chung; ±0,2 mm trên L/W/H; độ phẳng mặt bích trên ± 0,3mm; khoảng hở vừa với ngăn xếp 0,2–0,4 mm (đã xác minh có dwg nắp) |
|
|
Thời gian dẫn |
40–60 ngày sau khi phê duyệt thiết kế khuôn 3D |
|
|
Vật liệu khuôn |
độ cứng |
Cuộc sống khuôn mẫu |
|
P20 |
HRC 28-33 |
>300.000 bức ảnh |
|
718 |
HRC 33-36 |
>500.000 bức ảnh |
|
H13 |
HRC >43 |
>800.000 bức ảnh |
|
2344 |
HRC >48 |
>800.000 bức ảnh |
|
S136 |
HRC 48-52 |
> 1.000.000 bức ảnh |
Làm cho dự án Khuôn hộp lưu trữ bằng nhựa tiếp theo của bạn trở nên tươi sáng hơn!

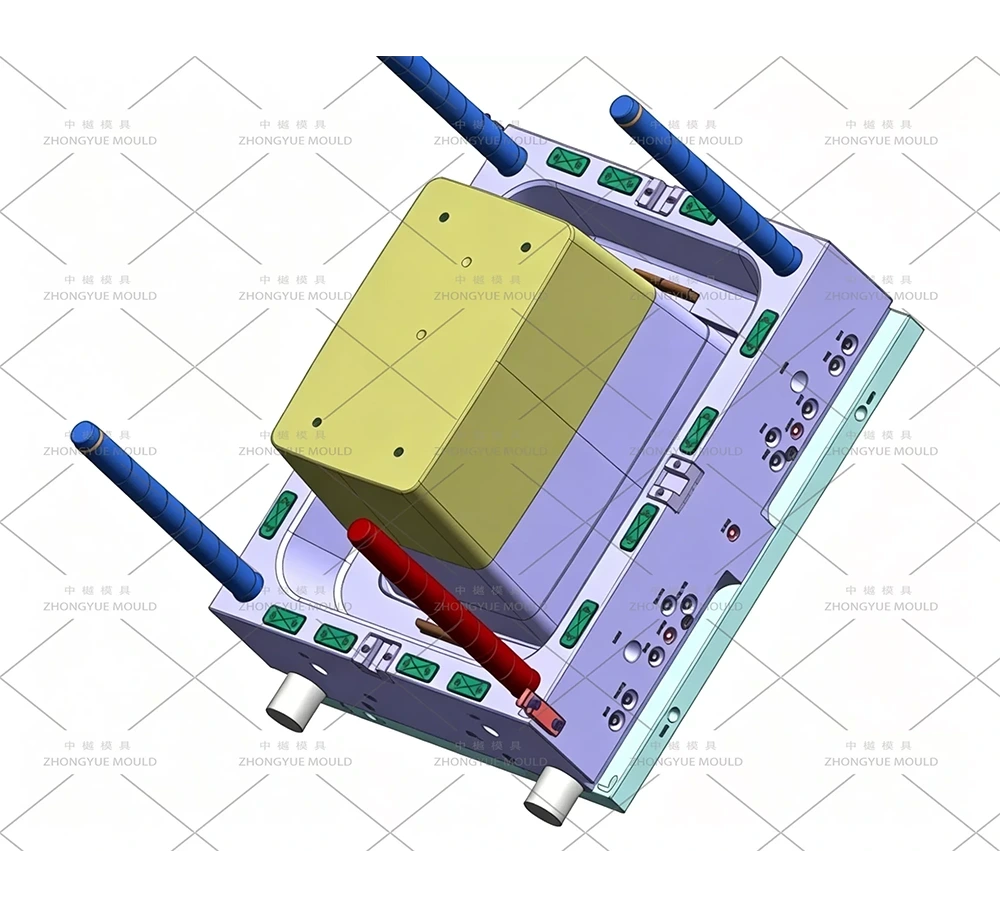

Khuôn hộp lưu trữ bằng nhựa là một công cụ có khoang và lõi được chế tạo tùy chỉnh được sử dụng trong máy ép phun. Khuôn bao gồm một khoang rỗng (tạo hình các đường viền hộp bên ngoài, tay cầm, môi xếp chồng) và một lõi (tạo thành khối bên trong). Khi nhựa PP được nung nóng đến nóng chảy (~180–230oC) và được bơm dưới áp suất cao vào khuôn kín, nhựa nóng chảy sẽ lấp đầy mọi ngóc ngách - bao gồm cả hốc tay cầm và gờ xếp chồng. Sau một giai đoạn làm nguội ngắn (chu kỳ 25–40 giây thông thường đối với hộp PP 50L), nhựa cứng lại, khuôn mở ra và hộp lưu trữ thành phẩm được đẩy ra.
Quy trình này - ép phun - là tiêu chuẩn công nghiệp để sản xuất các thùng chứa gia dụng có kích thước ổn định, hiệu quả cao và có thể lặp lại. Khuôn hộp lưu trữ được chế tạo tốt từ ZHONGYUE MOLD có thể tạo ra hơn 300.000 đến 1.000.000 bức ảnh với độ dày thành ổn định, độ nét góc sắc nét và đường hoàn thiện đường phân khuôn rõ ràng.
Khuôn hộp đựng 50L bền bỉ phải chịu được lực kẹp cao (thường là máy 650T–1200T) và chu kỳ nhiệt lặp đi lặp lại. Khuôn của chúng tôi được xây dựng với:
Thép khuôn cao cấp — Khoang & Lõi theo tiêu chuẩn P20 (HRC 28–33 cứng trước), có thể nâng cấp lên 718H (HRC 33–38) hoặc 2738HH để có tuổi thọ cao hơn và duy trì độ bóng/kết cấu tốt hơn.
Kích thước khoang được gia công chính xác - Độ co PP ~1,2–1,8% được bù chính xác; chiều dài/chiều rộng hộp ±0,2mm, độ phẳng môi xếp chồng ±0,3mm, đảm bảo khả năng xếp chồng và lắp nắp hoàn hảo giữa các lô.
Hệ thống làm mát vách ngăn + BeCu hiệu quả — Vách ngăn trung tâm Ø10–12mm xuyên qua lõi + BeCu (MOLDMAX™/Ampcoloy) chèn ở bán kính góc dưới cùng nơi thành dày lên — cách ly ΔT ≤ 3–4oC đầu vào-đầu ra, rút ngắn chu kỳ và giảm cong vênh.
Bề mặt bên trong mịn màng & Kết cấu bên ngoài được kiểm soát — Lõi được đánh bóng theo tiêu chuẩn SPI B1/B2 (bên trong hộp nhẵn, dễ tháo lắp); Cavity SPI B1 satin tiêu chuẩn hoặc da VDI 27–30 hạt nhẹ theo yêu cầu của khách hàng.
Các thanh trượt / miếng đệm chống mài mòn (nếu tay cầm có đường cắt bên dưới) — các miếng trượt có góc được thấm nitrid H13(2344 ESR) hoặc miếng đệm lỏng dành cho hốc tay cầm bên hông; đã kiểm tra sự can thiệp trong lắp ráp 3D.
Thiết kế lỗ thông hơi sâu — Các lỗ thông hơi trên đường chia tay 0,01–0,015mm + chốt thông hơi ở vùng lấp đầy cuối cùng để tránh bị cháy/bắn ngắn khi rút sâu 300–400mm.
|
Loại khuôn |
Mô tả/Ứng dụng |
|
Khuôn hộp đựng 1 khoang 50L (Tiêu chuẩn) |
Một hộp cho mỗi lần tiêm - tốt nhất cho thùng lớn 50L; làm mát tối ưu và kiểm soát chất lượng; Tiêu chuẩn khoang 1×1 cho thân máy |
|
Khuôn nắp nhiều khoang (2×1 / 2×2 / 4×1) |
Nắp phù hợp được đúc riêng — chu kỳ ngắn hơn (10–18 giây) → 2 hoặc 4 khoang để cân bằng với đầu ra của thân máy |
|

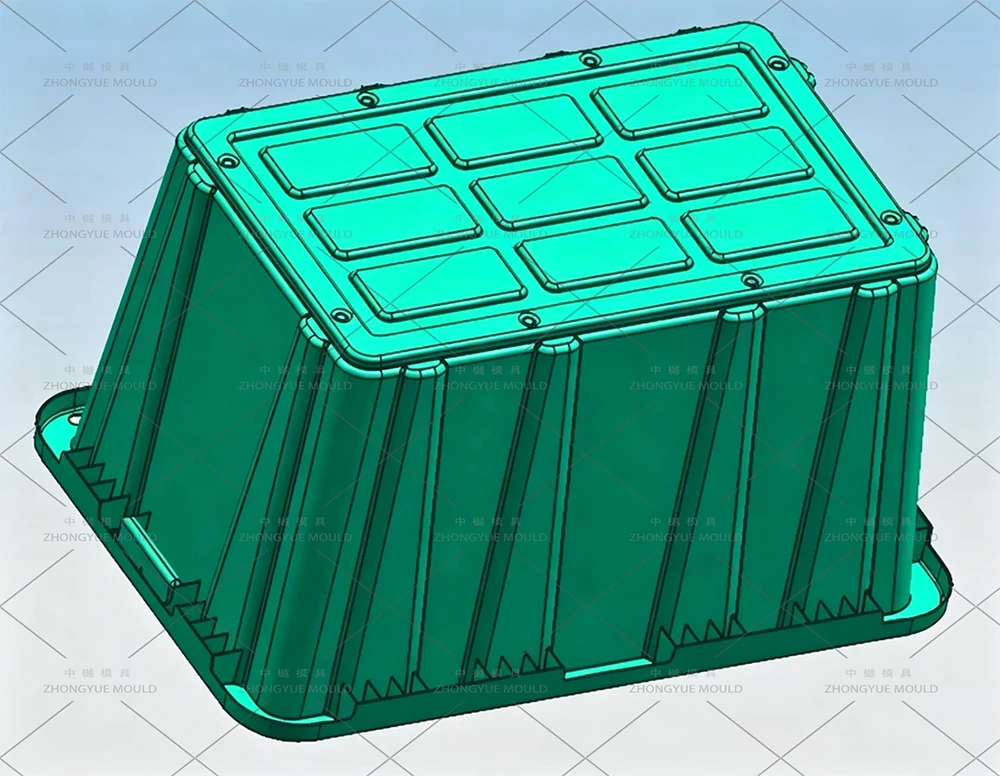

Khuôn hộp lưu trữ có thể xếp chồng lên nhau với các góc được gia cố |
Đường gân bổ sung được thiết kế trong DFM để ngăn chặn sự biến dạng của thùng; lõi thông hơi; thường được trích dẫn với khuôn nắp riêng |
|
Hộp đựng + Khuôn chèn dải phân cách (Công cụ tách tùy chọn) |
Khay phân vùng bên trong / vách ngăn di động — kéo đơn giản, 1×1 hoặc 2 khoang tùy chọn; KHÔNG được đúc theo kiểu gia đình với hộp chính |
|
Phiên bản tay cầm có thể gập / thu gọn (Nếu có) |
Tay cầm bên có rãnh cắt → trượt góc nhỏ hoặc miếng đệm lỏng lẻo; cùng một đế khuôn với mod nhẹ |

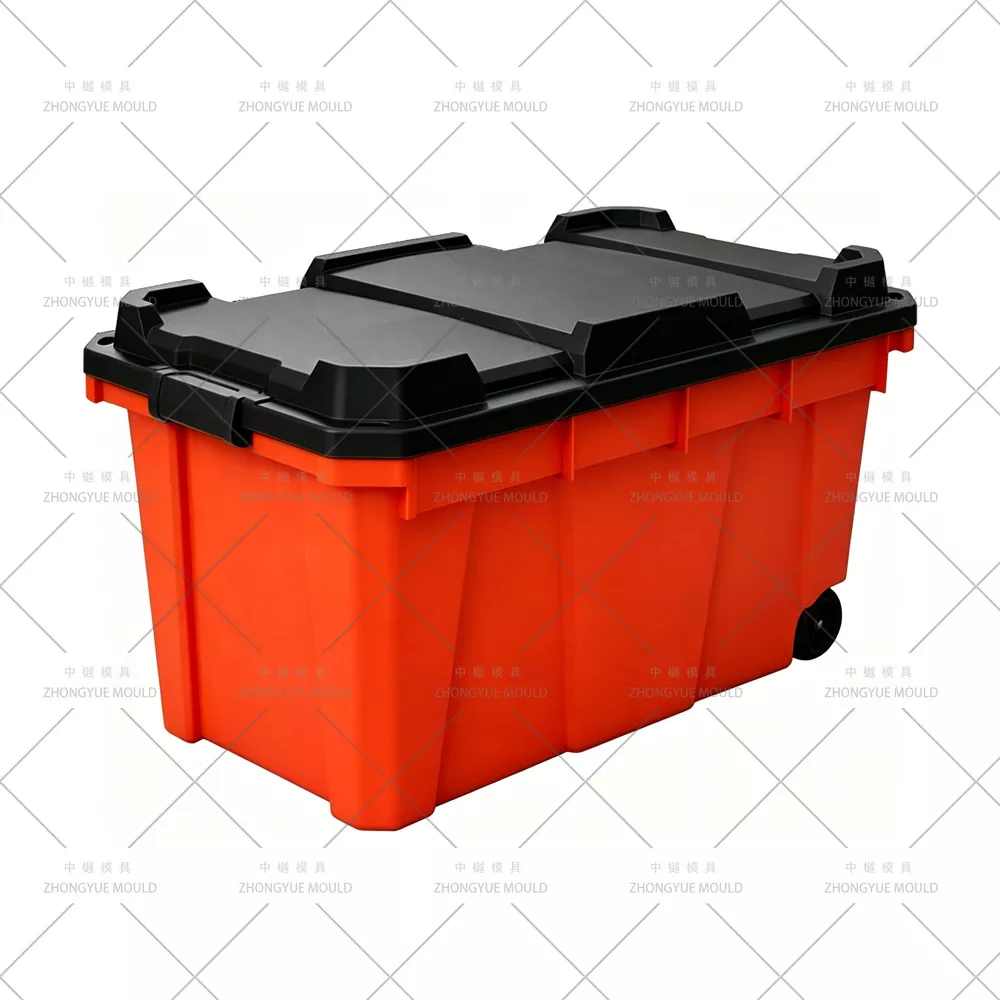

Tính nhất quán của sản phẩm = Sự hài lòng của khách hàng - Mỗi hộp 50L xếp chồng lên nhau, nắp đậy hình vuông, kích thước có thể lặp lại theo từng đợt.
Độ bền và tính toàn vẹn của kết cấu — Phân bổ độ dày tường chính xác (2,0–3,0 mm) và cốt thép góc được thiết kế bằng DFM → hộp giữ tải nặng mà không bị phồng hoặc nứt.
Chu kỳ ngắn hơn & ít phế liệu hơn — Làm mát cục bộ BeCu + vách ngăn cân bằng → giảm thời gian làm mát (thông thường là 25–40 giây), ít phế phẩm bị chìm/tàn hơn, chi phí đơn vị thấp hơn.
Tính linh hoạt trong thiết kế — Khuôn chứa logo dập nổi, vùng sáng hoặc vùng có độ bóng cao VDI tùy chọn (miếng lót S136), hốc tay cầm tích hợp, vùng ghi nhãn, thay đổi MB màu thông qua cùng một khuôn.
Đảm bảo khả năng tương thích của hộp nắp — Chúng tôi xác minh khoảng hở giữa nắp và bệ (0,2–0,4mm) bằng cả bản vẽ thân và nắp trước khi cắt thép.
|
Phân khúc thị trường |
Cách sử dụng & xem xét khuôn mẫu |
|
Tổ chức hộ gia đình / gia đình |
Quần áo, đồ chơi, đồ theo mùa - hộp phải nhẹ nhưng cứng, các cạnh được bo tròn để đảm bảo an toàn; nắp trong suốt tùy chọn (đúc bằng khuôn PS/ABS - sep) |
|
Lưu trữ văn phòng & lưu trữ |
Tài liệu, văn phòng phẩm — độ sáng bên ngoài đồng nhất để vừa với kệ; mặt trên phẳng để xếp các hộp hồ sơ |
|
Kho / Công nghiệp nhẹ |
Các bộ phận, phần cứng, nguyên liệu thô — thành dày hơn (2,5–3,0mm) & các góc được gia cố; đôi khi logo/dập nổi nối tiếp |
|
Nhãn hiệu bán lẻ / riêng |
Vấn đề về hình thức - sa tanh mịn hoặc hạt VDI nhẹ, độ linh hoạt của MB màu, logo thương hiệu dập nổi có thể thay đổi được |
Việc lựa chọn đối tác khuôn ép phun của bạn là rất quan trọng. ZHONGYUE MOLD có hơn 15 năm kinh nghiệm trong lĩnh vực khuôn mẫu hàng hóa gia dụng - hộp lưu trữ (5L–120L), thùng, ghế, thùng chứa bụi, chậu hoa - với CAD/CAM/CAE nội bộ (UG NX, Pro/E, SolidWorks, Moldflow), CNC & EDM kích thước đầy đủ và hồ sơ xuất khẩu sang Châu Âu, Bắc & Nam Mỹ, Đông Nam Á, Trung Đông.
Chúng tôi không chỉ "tạo khuôn" — chúng tôi xem xét bản vẽ bộ phận của bạn, chạy phân tích làm mát/cong vênh DFM & Moldflow, đề xuất các cải tiến về độ dày thành/cổng/phóng đẩy và chỉ tiến hành cắt thép sau khi bạn đăng ký. Mỗi khuôn đều có video thử nghiệm T1, các bộ phận mẫu + báo cáo CMM, hướng dẫn vận hành & danh sách phụ tùng.

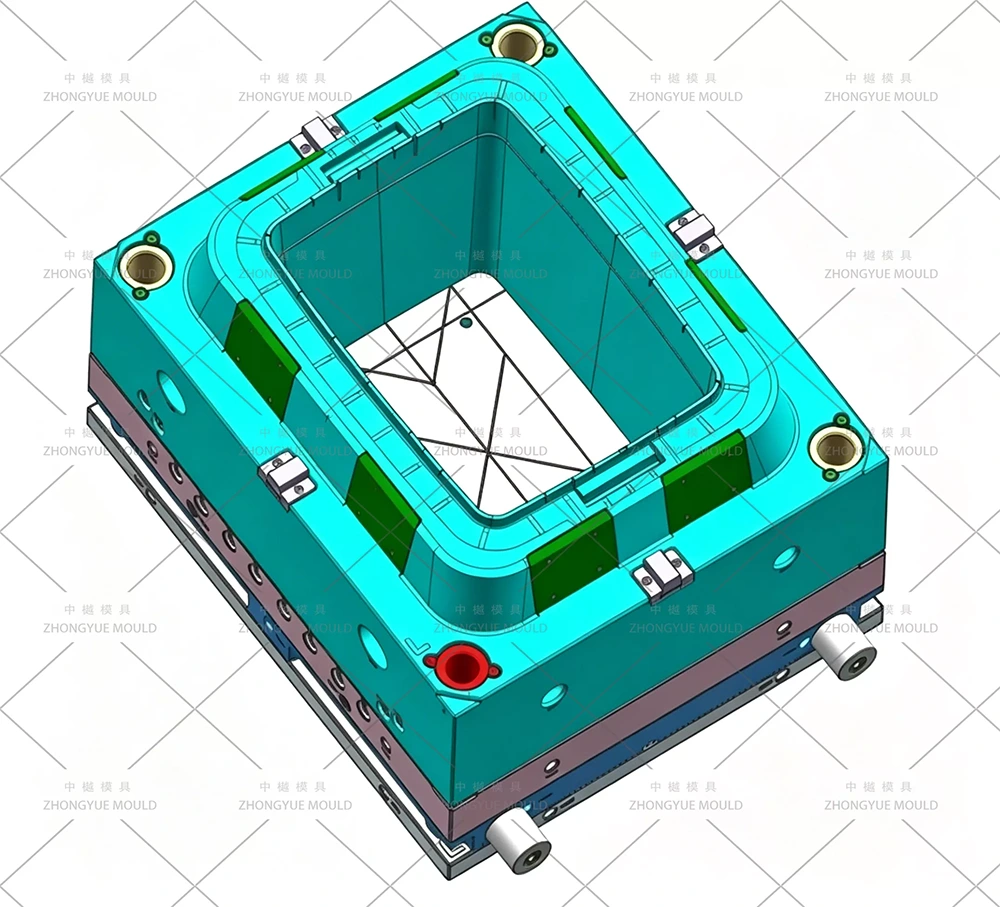

Thiết kế khuôn mẫu & sản phẩm 3D (Giai đoạn DFM) - Nhận 2D/3D (STP/IGS/X_T) của bạn; phân tích độ dày thành (2,0–3,0mm), góc mớn nước ( ≥1,5° trơn / +0,5° nếu hạt nhẹ), vị trí cổng (tàu ngầm trên mặt bích bên trong phía trên), bố trí làm mát (vách ngăn trung tâm + thông số BeCu.) và khoảng hở nắp khớp. Cung cấp báo cáo DFM và đề xuất cải tiến - miễn phí.
Xác nhận Vật liệu & Thép - P20 (std.) hoặc 718H/2738HH mỗi tập; đế khuôn LKM/DME/HASCO; cổng phụ nóng (YUDO/SYNVENTIVE) hoặc cổng phụ lạnh tùy theo sở thích.

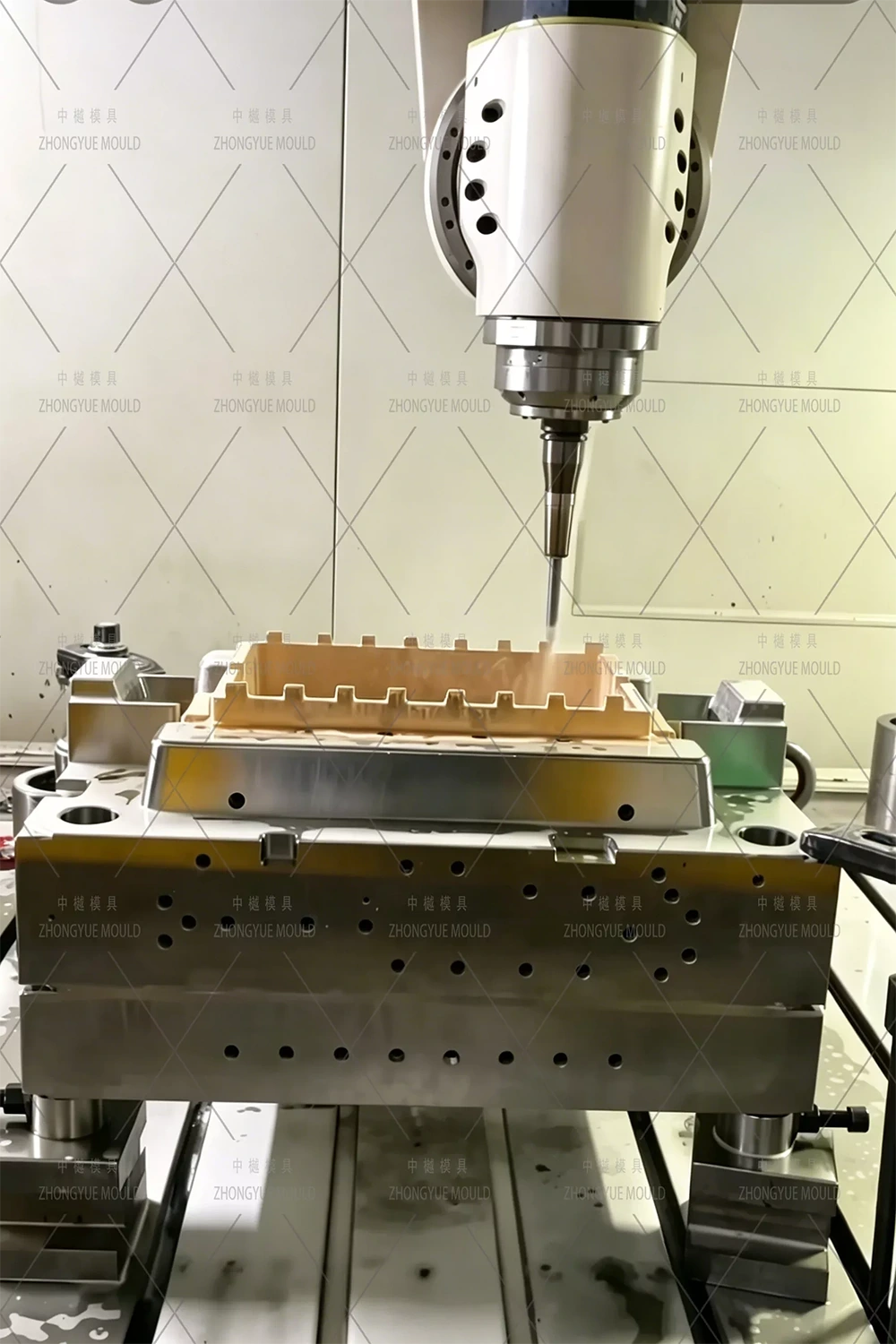

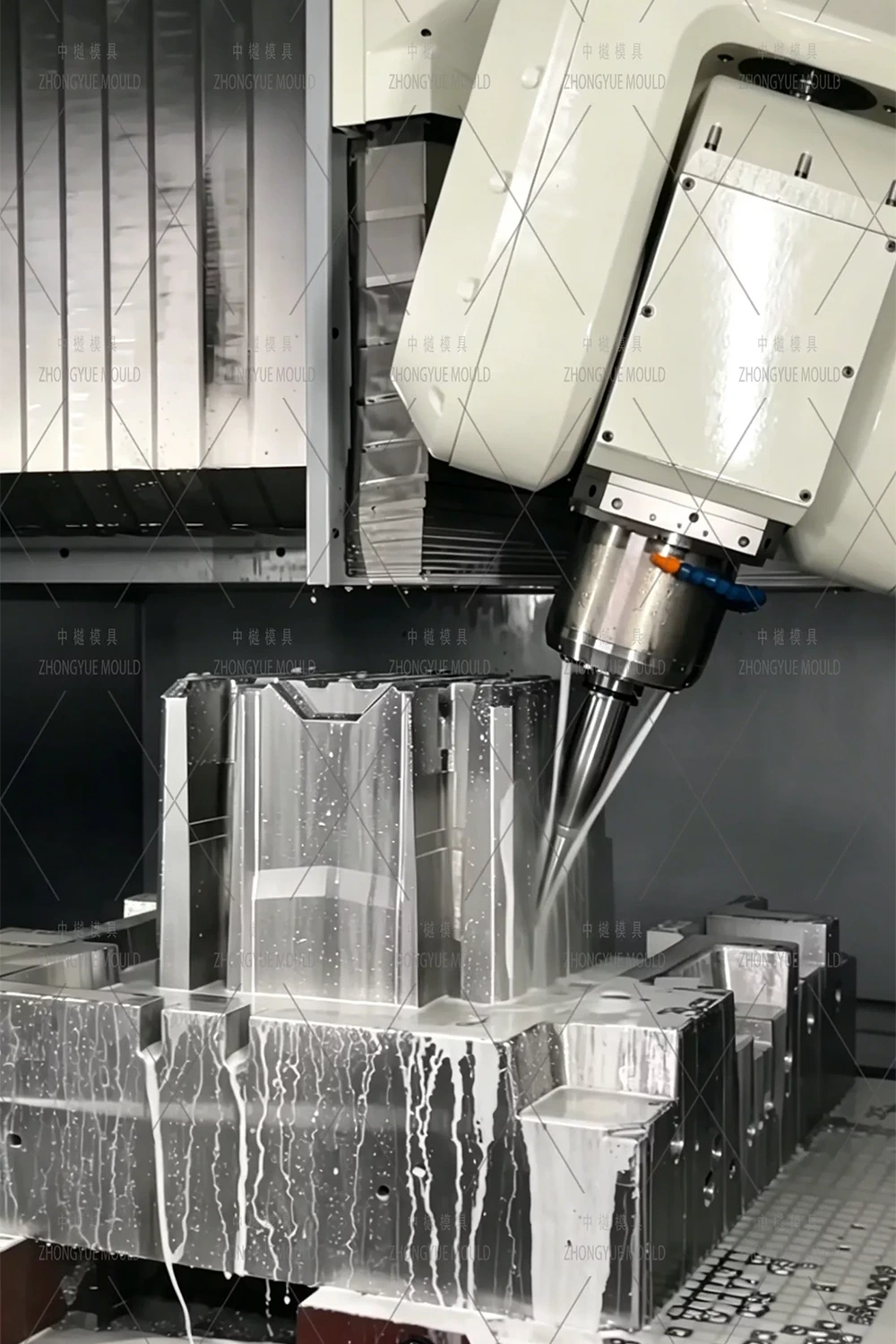

Gia công chính xác - Khoang & lõi thô/hoàn thiện CNC tốc độ cao, khoan lỗ sâu để làm mát vách ngăn, thấm nitơ trượt H13 & lắp tay, lắp đặt hạt dao BeCu và kiểm tra tiếp xúc nhiệt, đánh bóng SPI B1/B2 hoặc khắc ánh sáng VDI.

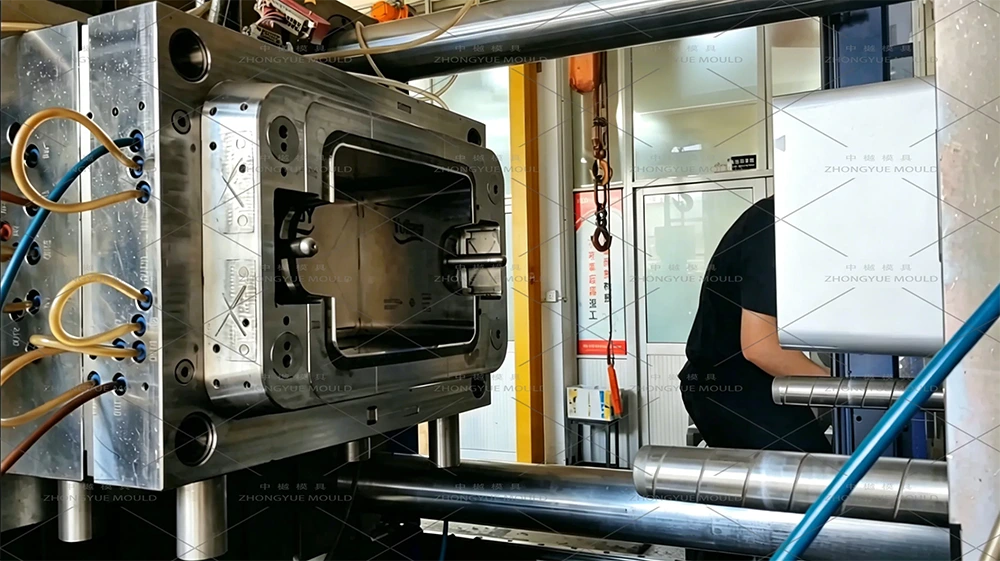

Lắp ráp, Thử nghiệm & Hiệu chỉnh T1 - Chạy trên máy nội bộ, kiểm tra độ bầu dục/độ phẳng, quét độ dày thành, độ khít của nắp và chỗ ngồi (nếu có mẫu nắp), cung cấp video dùng thử + mẫu + báo cáo kích thước. Tinh chỉnh nếu cần thiết.
Đóng gói & Vận chuyển Cuối cùng - Hộp gỗ chịu lực nặng không khử trùng; hướng dẫn sử dụng khuôn; phụ tùng thay thế (chân đẩy, vòi phun nước, ống lót trục, lò xo trượt); chứng chỉ thép & tài liệu xử lý nhiệt.
Hỗ trợ sau bán hàng — Bảo hành 1 năm (hư hỏng không phải do con người tạo ra), phụ tùng thay thế miễn phí, hướng dẫn kỹ thuật từ xa để cắt lại lỗ thông hơi/điều chỉnh ống phóng.
Trải nghiệm phong phú về khuôn mẫu gia dụng - Hộp đựng, thùng, ghế, thùng đựng bụi, giỏ mây 5L–120L được chế tạo trong nhà
Phân tích làm mát/cong vênh/làm mát dòng khuôn DFM & DFM nội bộ - Độ dày thành, vị trí BeCu, khe hở thân nắp được xác minh trước khi cắt thép
BeCu Cooling + Chuyên môn về vách ngăn trung tâm — Chu kỳ nhanh hơn, ít cong vênh hơn, tuổi thọ khuôn dài hơn
QC nghiêm ngặt & Tiến độ minh bạch - Hình ảnh gia công hàng tuần, kiểm tra CMM, phê duyệt mẫu T1 (kiểm tra độ khít có nắp) trước khi giao hàng
Kinh nghiệm xuất khẩu - Khuôn mẫu được vận chuyển đến Châu Âu, Bắc Mỹ, Nam Mỹ, Đông Nam Á, Trung Đông
Bảo hành khuôn 1 năm + Cung cấp phụ tùng thay thế (chân đẩy, hạt dao BeCu, lò xo trượt)
Q: Bạn cũng làm khuôn nắp phù hợp phải không?
Đ: Vâng. Chúng tôi báo giá thân hộp 50L là khuôn 1×1 và nắp là khuôn 2 khoang hoặc 4 khoang (chu kỳ ngắn hơn) để cân bằng sản lượng hàng ngày. Nắp có thể là PP (đục/có màu) hoặc PS/ABS trong suốt (có trích dẫn riêng).
Hỏi: Bạn đề xuất loại thép nào cho chương trình bắn 300k–500k?
Đáp: P20 (HRC 28–33) tiết kiệm chi phí cho những lần chụp trên 300 nghìn. Đối với ảnh chụp 500k–1M hoặc khả năng giữ bề mặt tốt hơn với hạt VDI nhẹ, chúng tôi khuyên dùng 718H (HRC 33–38) hoặc 2738HH.
Q: Cổng tàu ngầm hay đường chạy nóng?
A: Mặc định là cổng phụ nguội trên mặt bích bên trong (vết tích ẩn, tự động phân hủy) - đơn giản và đáng tin cậy. Đường chạy nóng (YUDO/SYNVENTIVE mở 1 đầu) là tùy chọn cho các lần chạy khối lượng lớn để loại bỏ phế liệu đường chạy.
Hỏi: Bạn có thể thêm logo hoặc họa tiết không?
Trả lời: Có - logo thông qua phần chèn có thể thay đổi (dễ dàng đổi lấy nhãn riêng); VDI 27–30 EDM+axit vân da nhẹ có sẵn ở khoang ngoài; lõi bên trong vẫn được đánh bóng bằng satin SPI B1.
Hỏi: Bạn cần gì cho một báo giá?
A: Bản vẽ 2D (PDF/DWG) + mô hình 3D (STP/IGS/X_T) HOẶC ảnh rõ ràng với kích thước (L×W×H, độ dày thành, trọng lượng, dung tích), thể tích hàng năm, số lượng khoang ưa thích cho nắp (2×1, v.v.) và vật liệu (PP MFR / UV có/không). Nếu bạn cũng muốn khuôn nắp, vui lòng chia sẻ bản phác thảo/kích thước của nắp hoặc xác nhận "chu vi giống như phần thân trên".
Gửi hộp đựng 50L bản vẽ 2D + model 3D (hoặc ảnh mẫu có kích thước chi tiết) và yêu cầu dự án. Hãy cho chúng tôi biết nếu bạn cũng cần khuôn nắp phù hợp. ZHONGYUE MOLD sẽ cung cấp báo cáo DFM miễn phí + tóm tắt về làm mát/cong vênh của Moldflow + báo giá chính thức trong vòng 24–48 giờ làm việc.
Liên hệ với chúng tôi ngay bây giờ để bắt đầu dự án Khuôn ép thùng chứa / thùng tổ chức bằng nhựa 50L của bạn!
