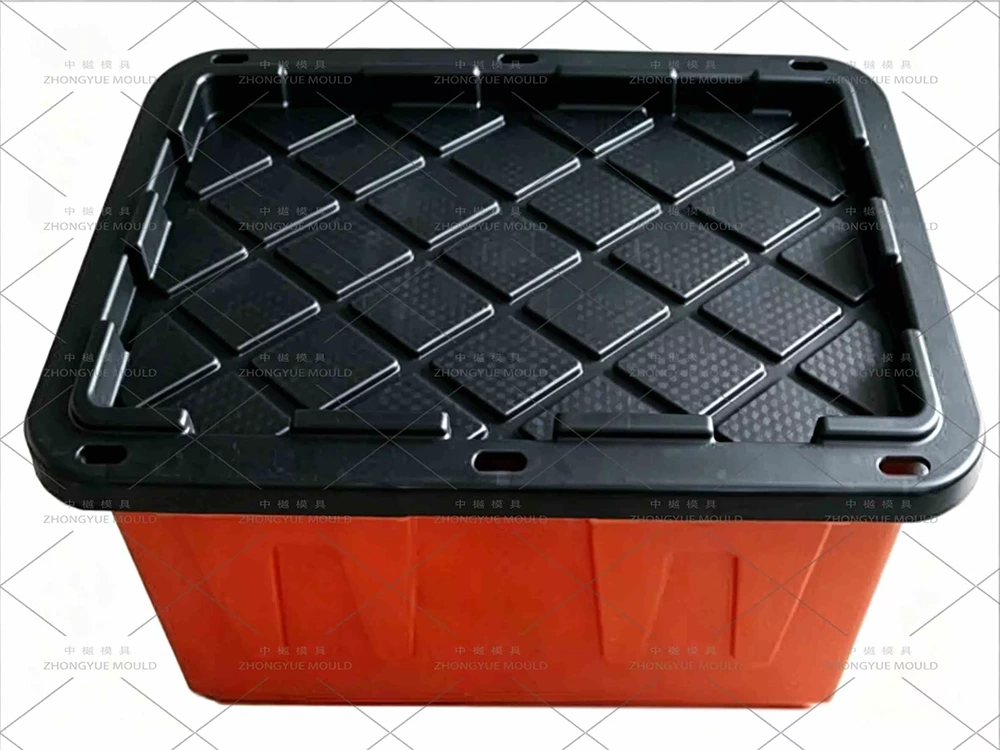

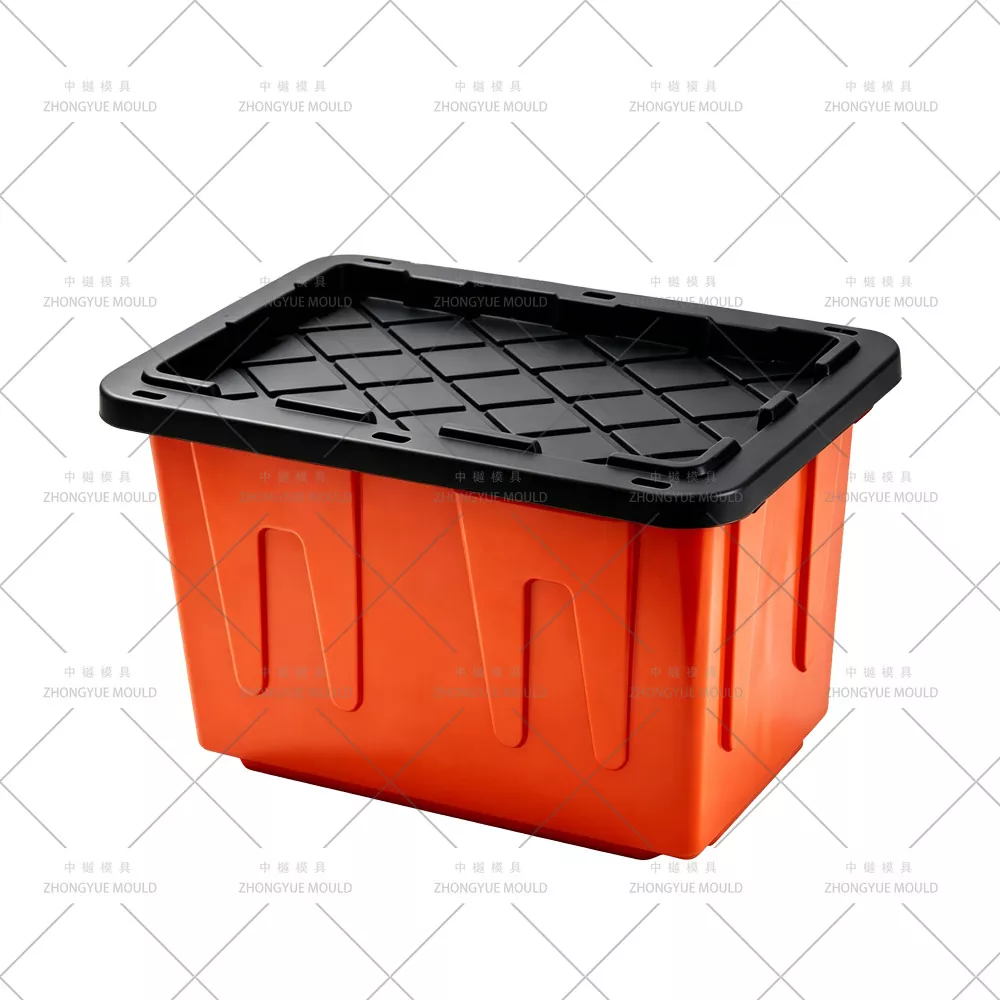

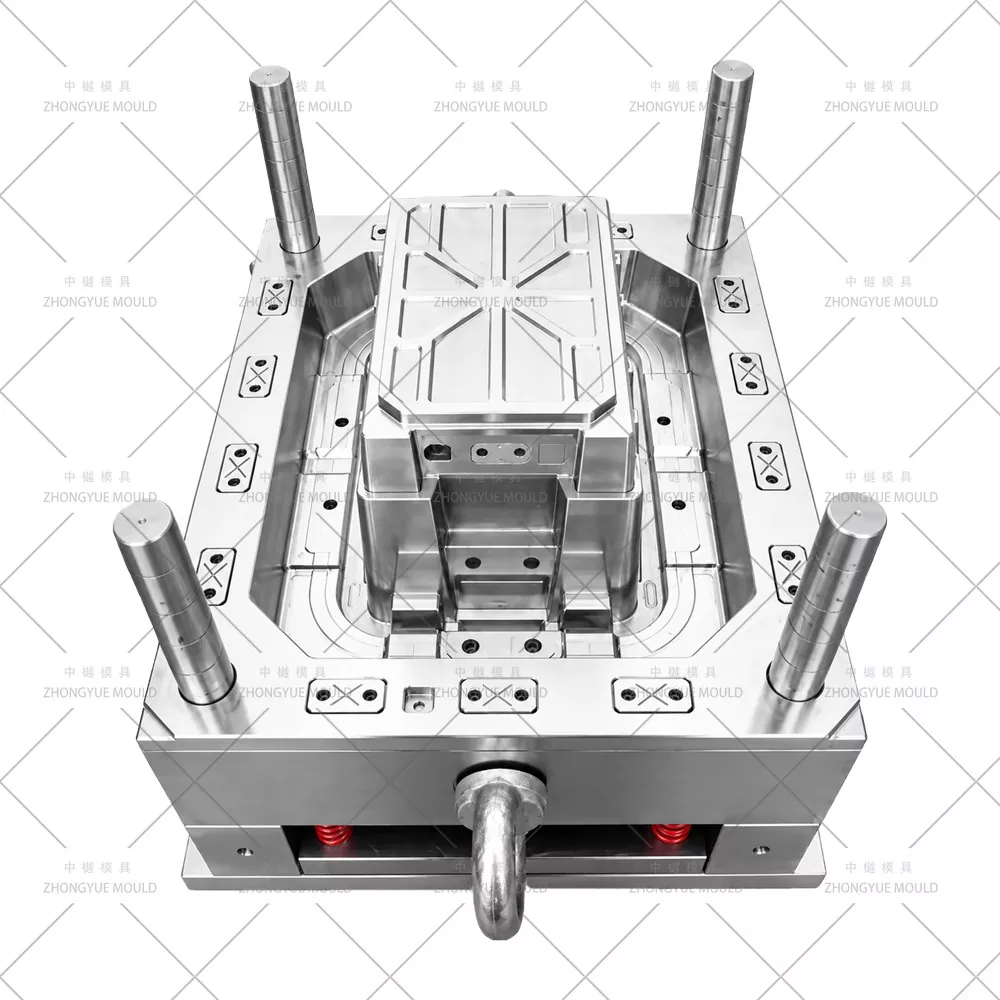

ZHONGYUE MOLD là nhà sản xuất khuôn ép chuyên nghiệp của Trung Quốc cung cấp Khuôn hộp lưu trữ hạng nặng / Khuôn ép thùng lưu trữ nhựa cấp công nghiệp (Hộp doanh thu, Thùng chứa có nắp đính kèm, Thùng công nghiệp có thể xếp chồng lên nhau) cho các công ty hậu cần toàn cầu, nhà cung cấp phụ tùng ô tô, nhà máy hóa chất và nhà cung cấp tự động hóa kho. Không giống như các hộp gia dụng có thành mỏng, thùng nặng được đúc bằng PP+Sợi thủy tinh (PP+GF10–30%) hoặc PP Copolymer chịu tác động cao, có độ dày thành 2,5–4,5mm, các khung gia cố lớn và khả năng chịu tải xếp chồng (tải trọng tĩnh lên tới 500kg). Các khuôn hạng nặng của chúng tôi được chế tạo để sản xuất liên tục 24/7, sử dụng thép cứng H13/2344 ESR cho lõi/thanh trượt, bộ phận làm mát BeCu mạch kép tại các điểm giao cắt sườn dày và cổng tàu ngầm trên mặt bích gia cố để ngăn ngừa hỏng cổng dưới áp suất phun cao.
Từ thùng công nghiệp có nắp đậy 60L/80L/100L/120L, hộp pallet hạng nặng dành cho xe nâng, đến hộp quay vòng chống tĩnh điện (an toàn ESD), chúng tôi cung cấp đánh giá DFM đầy đủ và phân tích cấu trúc Moldflow trước khi cắt thép.
|
Mục |
Thông số kỹ thuật / Tùy chọn |
|
|
Tên khuôn |

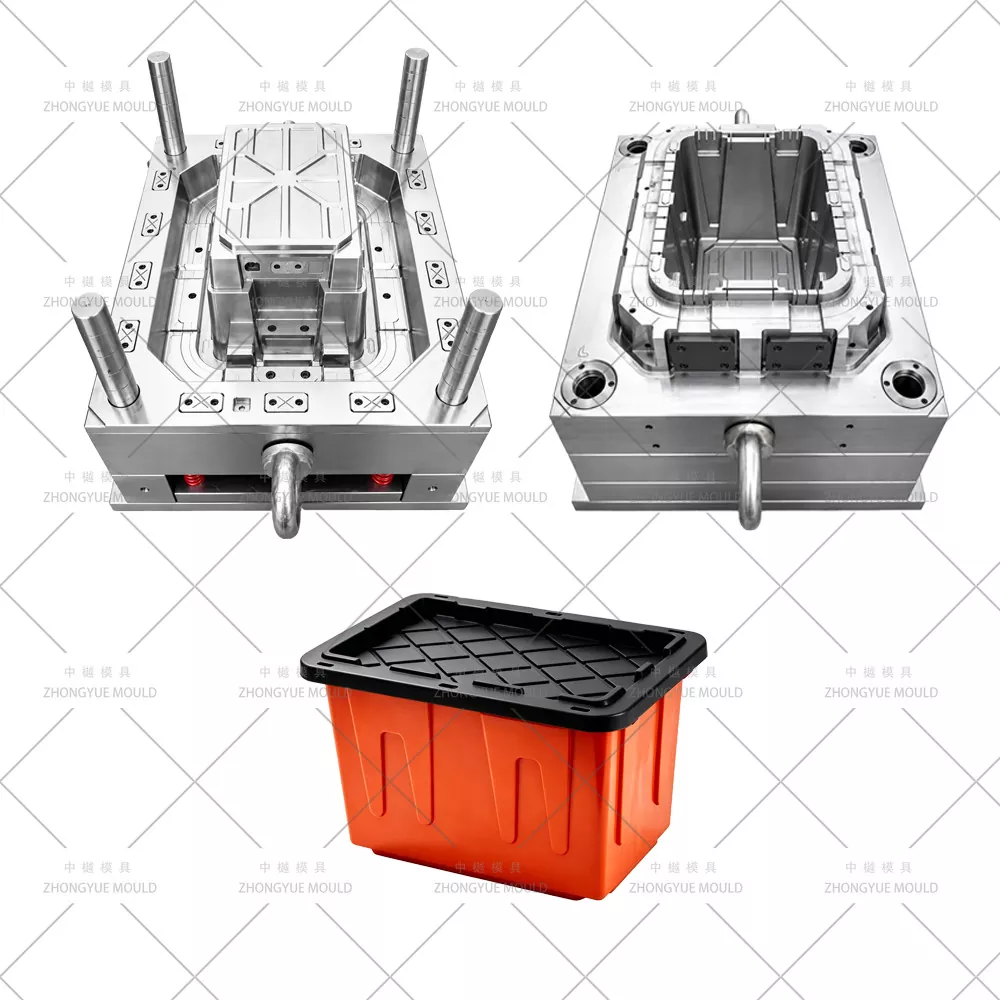

Hộp lưu trữ công nghiệp hạng nặng / Hộp doanh thu / Khuôn ép hộp đựng có nắp kèm theo |
|
|
Khoang & lõi thép |

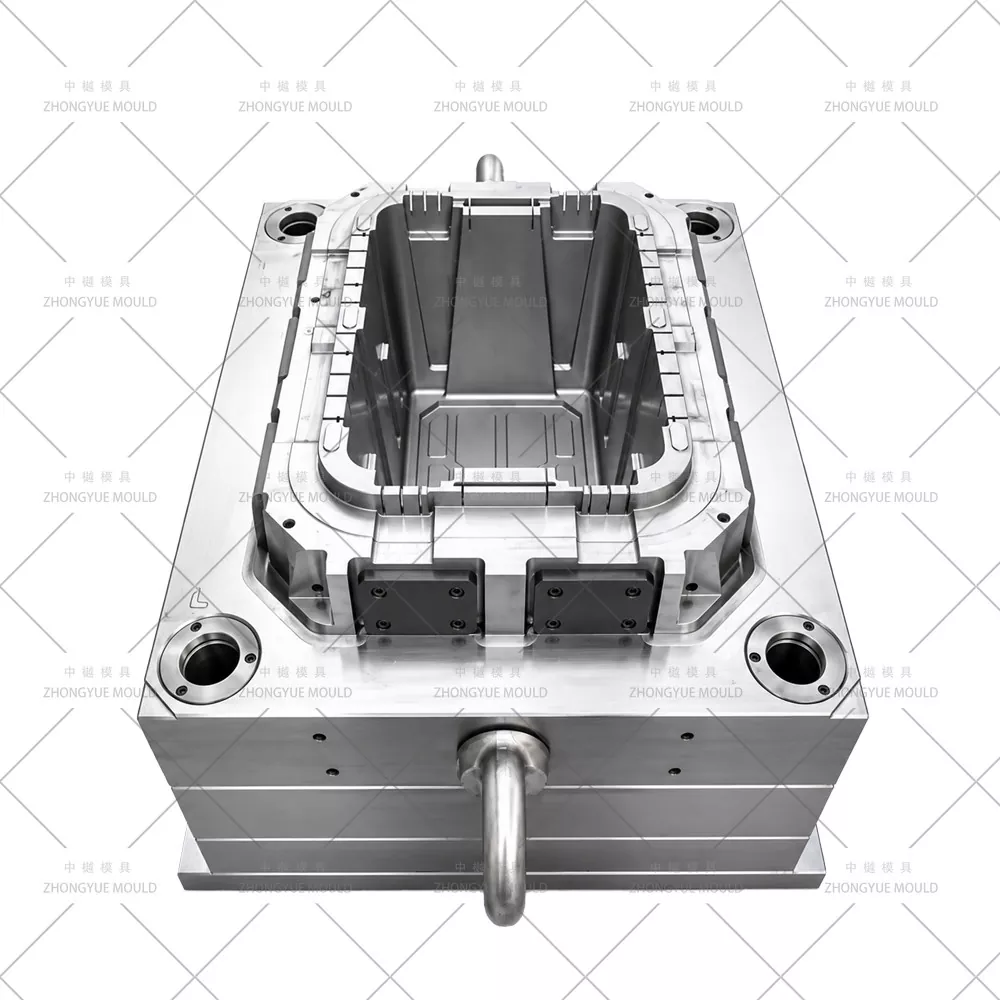

Khoang: 718H (HRC 33–38) hoặc 2738HH; Lõi: H13 (2344 ESR, HRC nitrided 48–52); Các slide: H13 thấm nitơ |
|
|
Đế khuôn |
Đế hạng nặng S50C / LKM / DME (Trọng lượng 3,5T – 8T tùy kích thước) |
|
|
sâu răng |
Khoang đơn 1×1 (Tiêu chuẩn cho thùng công nghiệp) |
|
|
Hệ thống Á hậu |
Tiêu chuẩn kênh dẫn nguội (cổng phụ); Hot Runner (mẹo YUDO/SYNVENTIVE 1–2) tùy chọn cho âm lượng lớn |
|
|
Loại cổng |
Cửa tàu ngầm lớn trên mặt bích gia cố trên cùng; Đầu nóng trực tiếp |
|
|
Phóng ra |
Chốt đẩy + thanh gạt phôi + cơ chế đẩy sớm để rút sâu; hỗ trợ không khí tùy chọn |
|
|
làm mát |
Mạch cách ly kép + Miếng chèn BeCu @ gân dày & bán kính đáy; vách ngăn Ø12–16mm |
|
|
Cầu trượt / Xe nâng |
Thanh trượt cứng H13 dành cho túi đựng nĩa/tay nắm bên; nitrided để chống mài mòn |
|
|
Hoàn thiện bề mặt |
Khoang: SPI B1/B2 satin (tiêu chuẩn); VDI 27–30 hạt nhẹ tùy chọn; Cốt lõi: SPI B1 |
|
|
Tuổi thọ của khuôn |
≥500.000 bức ảnh (718H/H13); ≥1.000.000 bức ảnh (thiết lập cứng hoàn toàn) |
|
|
Vật liệu đúc được đề xuất |
PP+GF10–30% (Sợi thủy tinh), Copolymer PP chịu va đập cao, PP ESD (chống tĩnh điện) |
|
|
Phần mềm thiết kế |
UG NX, Pro/E, SolidWorks, AutoCAD,Moldflow (Kết cấu & Làm mát) |
|
|
Kiểm soát dung sai |
± 0,2 mm chung; ±0,3 mm trên L/W/H; độ phẳng môi xếp chồng ± 0,4mm; dung sai túi nĩa ± 0,5mm |
|
|
Thời gian dẫn |
55–80 ngày sau khi phê duyệt thiết kế khuôn 3D (làm cứng và lắp thép phức tạp) |
|
|
Vật liệu khuôn |
độ cứng |
Cuộc sống khuôn mẫu |
|
P20 |
HRC 28-33 |
>300.000 bức ảnh |
|
718 |
HRC 33-36 |
>500.000 bức ảnh |
|
H13 |
HRC >43 |
>800.000 bức ảnh |
|
2344 |
HRC >48 |
>800.000 bức ảnh |
|
S136 |
HRC 48-52 |
> 1.000.000 bức ảnh |
Làm cho dự án Khuôn hộp đựng đồ bằng nhựa tiếp theo của bạn trở nên tươi sáng hơn!
|
Tính năng |
Hộp đựng đồ gia dụng (Trước) |
Hộp lưu trữ hạng nặng (Trang này) |
|
Vật liệu |
PP đồng nhất (MFR 8–15) |
PP+GF10–30% / Copo PP có tác động cao |
|
Độ dày của tường |
1,8–2,5mm |
2,5–4,5mm (Thành dày) |
|
Kết cấu |
Tường nhẵn, gân nhẹ |
Sườn dọc/ngang lớn, túi đựng nĩa, các góc được gia cố |
|
Khả năng chịu tải |
< 20kg |
Tải tĩnh: 300–500kg / Tải động: 100–200kg |
|
Thép khuôn |
P20/718H |
Khoang 718H / 2738HH, Lõi/Trượt H13 (Nitrided) |
|
Thời gian chu kỳ |
15–35 giây |
35–70s (do tường dày) |
|
Ứng dụng |
nhà, văn phòng |
Hậu cần, Phụ tùng ô tô, Kho bãi, Hóa chất |
Thiết kế túi sườn và nĩa được gia cố — Các túi sườn và nĩa khổng lồ bên trong/bên ngoài yêu cầu lực kéo lõi phức tạp. Chúng tôi sử dụng thép cứng H13 (2344 ESR) cho các rãnh trượt dạng nĩa để chịu được lực kẹp cao và độ mài mòn của sợi thủy tinh.
Chiến lược làm mát tường dày — Các phần dày (3–4,5 mm) yêu cầu làm mát mạnh mẽ để kiểm soát thời gian chu kỳ. Trước tiên, chúng tôi triển khai các mạch cách ly kép + các phần chèn BeCu (MOLDMAX™) tại các điểm giao nhau của gân và bán kính đáy để tản nhiệt từ các phần dày nhất.
Lựa chọn thép chống mài mòn - PP gia cố bằng sợi thủy tinh có độ mài mòn cao. H13 (Bề mặt thấm nitơ HRC 48–52) là bắt buộc đối với lõi, tấm trượt và tấm mài mòn. Khoang bằng 718H (HRC 33–38) hoặc 2738HH để có khả năng đánh bóng và độ bền.
Gating & Filling áp suất cao - Vật liệu có thành dày, độ nhớt cao đòi hỏi áp suất phun cao. Chúng tôi sử dụng các cổng tàu ngầm lớn trên mặt bích được gia cố hoặc cổng đầu nóng (YUDO/SYNVENTIVE) để đảm bảo việc đóng gói mà không bị hỏng vết tích cổng.

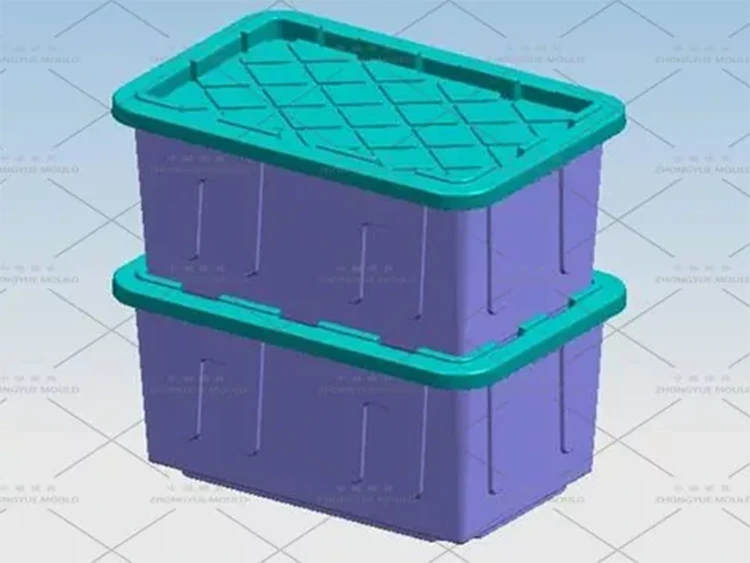

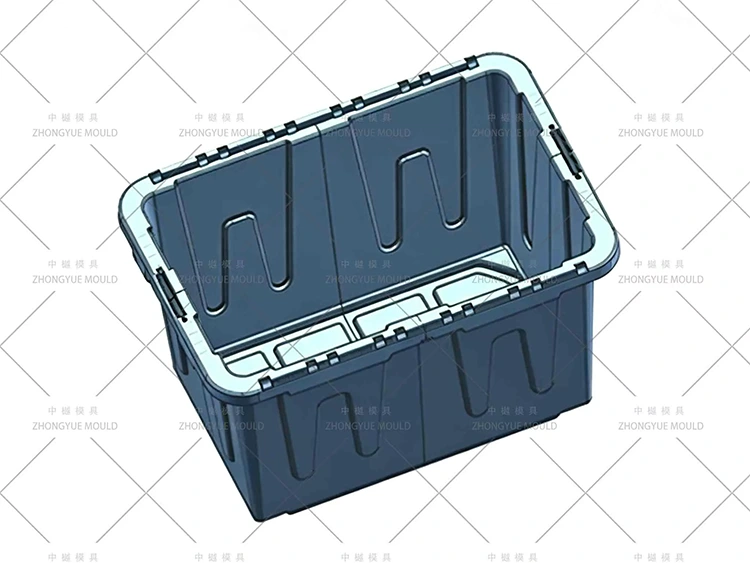

Phân tích DFM & Dòng khuôn kết cấu - Chúng tôi mô phỏng việc đổ đầy, đóng gói, làm nguội và cong vênh để đảm bảo hộp có thành dày vẫn vuông vức khi chịu tải và xếp chồng lên nhau một cách hoàn hảo. Độ dày của gân được tối ưu hóa đến 60–70% độ dày thành để tránh vết lõm trên bề mặt nhìn thấy được.
Tùy chọn chống tĩnh điện (ESD) — Để sử dụng cho thiết bị điện tử/ô tô, chúng tôi thiết kế khuôn để chạy PP chứa carbon (an toàn ESD), đảm bảo dòng nguyên liệu không gây ra vết cháy (yêu cầu hệ thống thông gió tuyệt vời).
|
Ngành công nghiệp |
Yêu cầu ứng dụng & khuôn mẫu |
|
Hậu cần ô tô |
Hộp doanh thu cho các bộ phận kim loại/nhựa; Vật liệu an toàn ESD; góc gia cố; kích thước chính xác để tương thích với AGV |
|
Hóa chất & Nguyên liệu thô |
PP kháng axit/kiềm; những bức tường dày; nắp đậy kín; thường được tích hợp với dolly/base |
|
Kho bãi & phân phối |
Hộp đựng có nắp kèm theo (ALC); tải xếp chồng cao; túi đựng nĩa; khu vực nhãn |
Phân tích DFM kết cấu & dòng chảy khuôn— Xem lại độ dày thành (2,5–4,5 mm), cách bố trí gân, chuyển động trượt của túi phuộc và cổng. Chạy Moldflow để dự đoán thời gian làm mát (quan trọng đối với tường dày) và độ cong vênh.

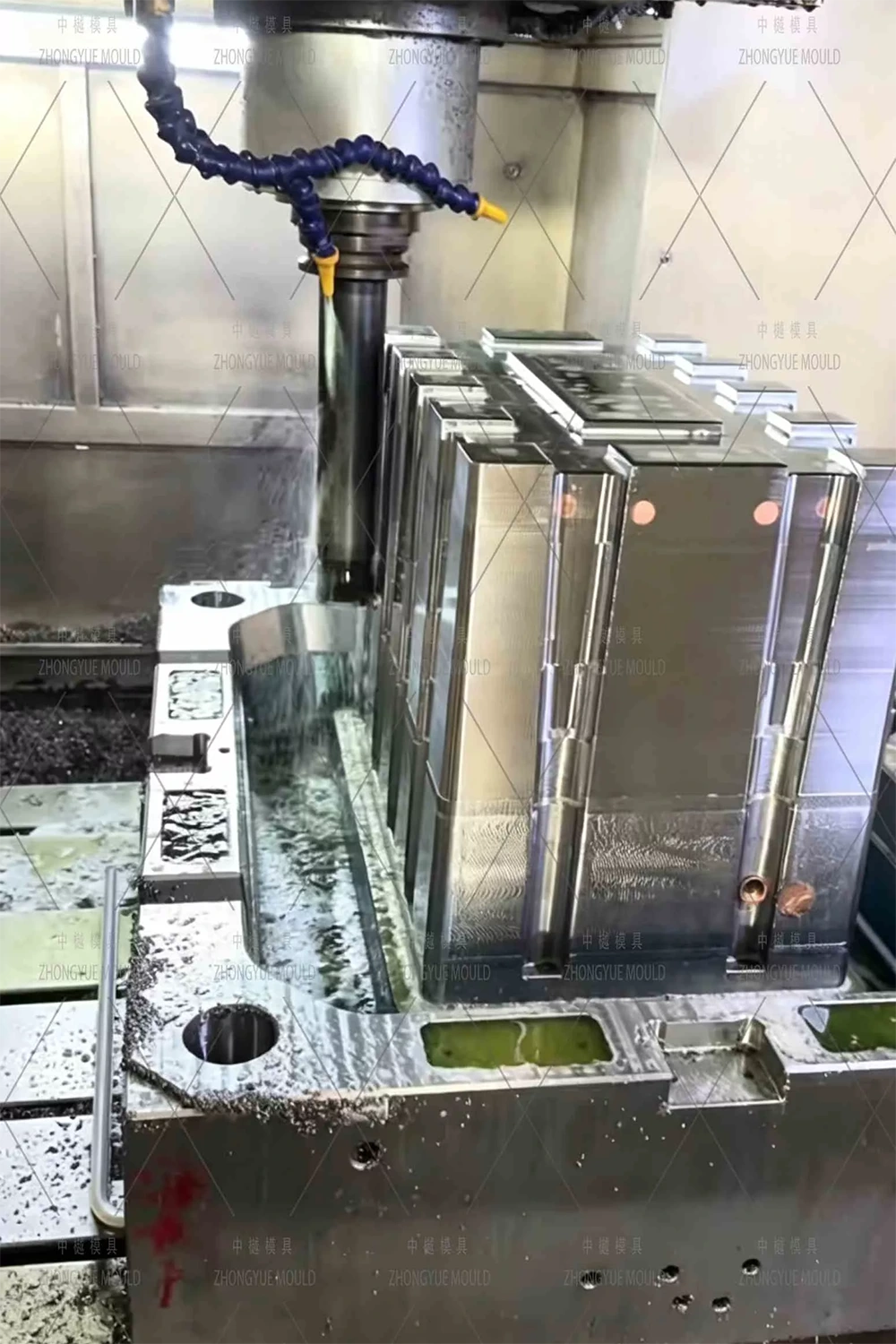

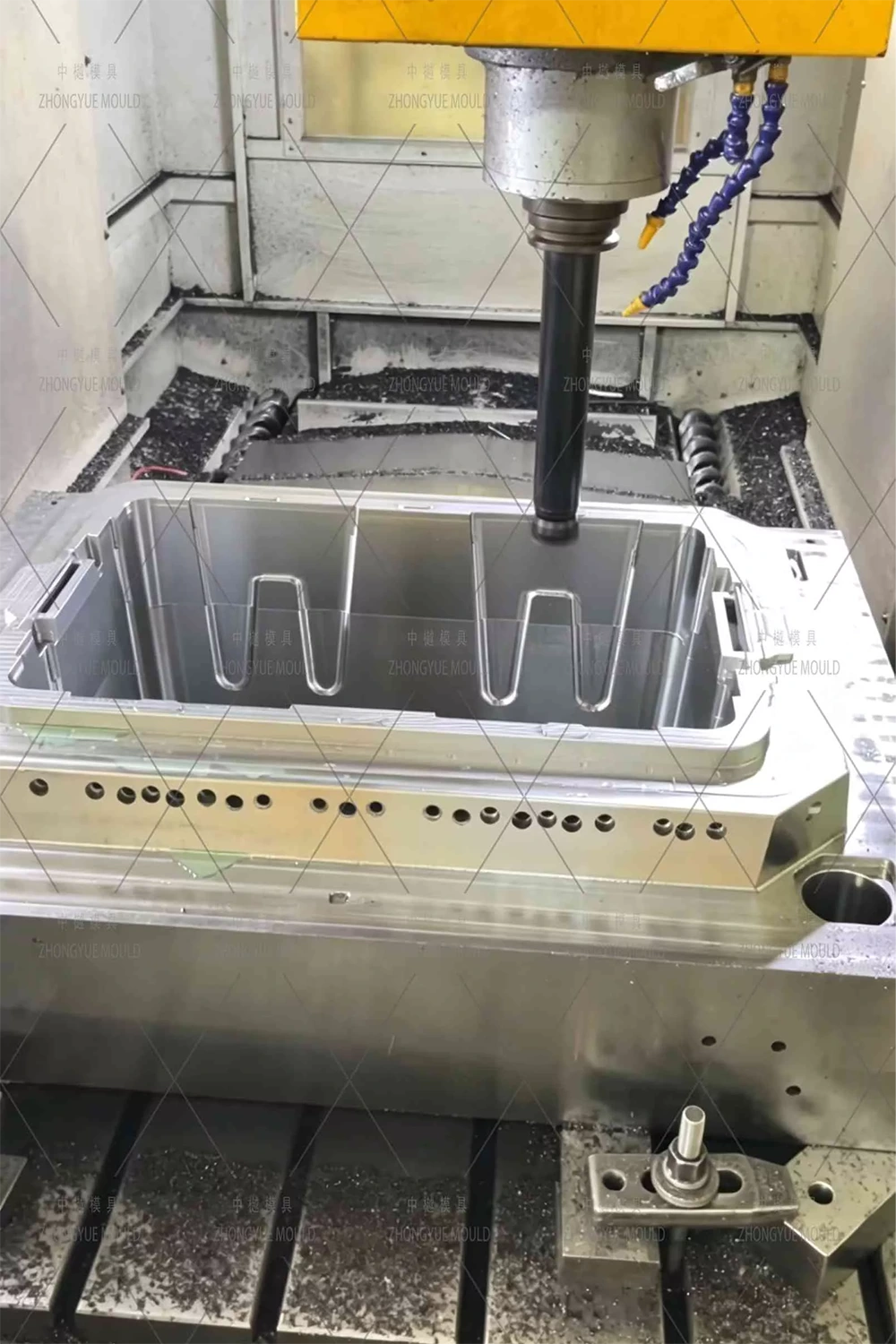

Gia công thép cứng— CNC thô, khoan lỗ sâu để làm mát, làm cứng trượt H13 (thấm nitơ), mài chính xác các bề mặt chia cắt.

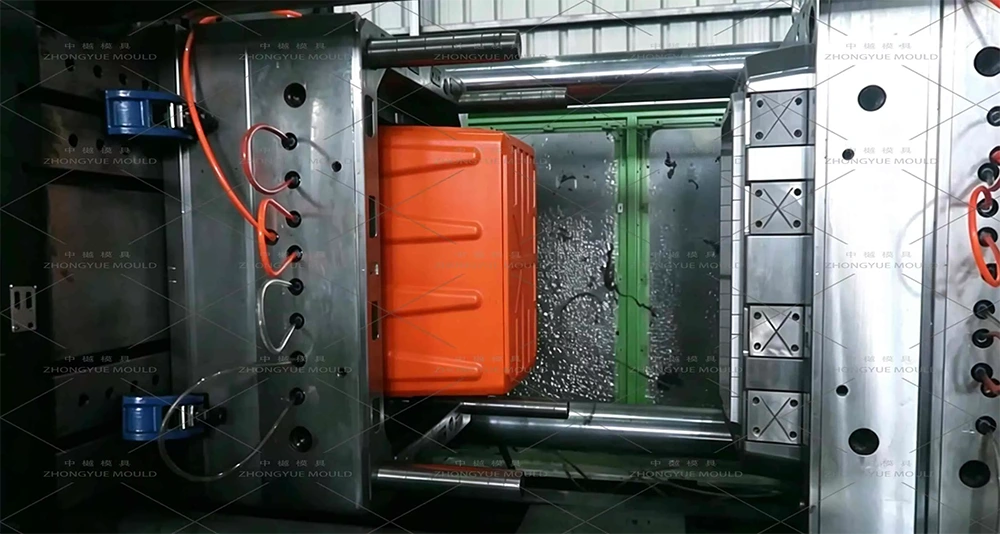

Lắp ráp & Kiểm tra áp suất cao— Lắp cầu trượt H13, lắp miếng đệm BeCu, lắp ráp. Chạy thử nghiệm T1 với vật liệu PP+GF thực tế (không thay thế). Hộp kiểm dành cho thử nghiệm chìm, cong vênh và xếp chồng (mô phỏng tải trọng).
Đảm bảo chất lượng— Kiểm tra CMM về các kích thước quan trọng (chiều rộng của càng nâng, độ phẳng của môi xếp chồng). Cung cấp video dùng thử và các bộ phận mẫu.
Giao hàng & Hỗ trợ— Bao bì chắc chắn, hướng dẫn vận hành, bộ phụ tùng thay thế (lò xo trượt H13, chốt đẩy, miếng chèn BeCu có sẵn để thay thế).
Chuyên môn về khuôn công nghiệp— Chúng tôi chế tạo khuôn mẫu cho các bộ phận ô tô, thùng đựng ngoài trời (240L) và thùng nặng - không chỉ các đồ gia dụng.
Thép cứng và chống mài mòn— Chúng tôi chỉ định thép thấm nitơ H13 cho các khu vực có độ mài mòn cao là tiêu chuẩn, không phải là bản nâng cấp.
Thiết kế làm mát tiên tiến— BeCu chèn vào các gân dày để giảm thiểu thời gian chu trình trên các bộ phận có thành nặng.
Kiểm tra QC nghiêm ngặt và thử nghiệm vật liệu thực— Chúng tôi thử nghiệm với vật liệu PP+GF được chỉ định của bạn để đảm bảo khuôn hoạt động trong điều kiện sản xuất thực tế.
Kinh nghiệm xuất khẩu toàn cầu— Khuôn mẫu cung cấp cho các nhà cung cấp dịch vụ hậu cần Châu Âu và các nhà cung cấp ô tô cấp 1 ở Bắc Mỹ.
Hỏi: Bạn có thể sử dụng thép P20 cho khuôn hộp hạng nặng không?
Trả lời: Chúng tôi thực sự khuyên bạn không nên sử dụng P20 đối với thùng công nghiệp chịu tải nặng, đặc biệt là với vật liệu sợi thủy tinh. P20 (HRC 28–33) sẽ nhanh chóng bị hao mòn trên lõi và tấm trượt. H13 (HRC 48–52 nitrided) là bắt buộc để có tuổi thọ cao.
Hỏi: Thời gian chu kỳ cho một hộp hạng nặng 100L là bao lâu?
A: Do thành dày (3–4mm), thời gian làm mát chiếm ưu thế. Dự kiến 45–70 giây tùy thuộc vào độ dày thành và hiệu suất làm mát (mức sử dụng BeCu). Chúng tôi tối ưu hóa điều này trong Moldflow.
Hỏi: Bạn có làm cả bệ đỡ/đế và nắp không?
Đ: Vâng. Chúng tôi thường trích dẫn Thân thùng (1×1), Nắp kèm theo (khoang 2×2 hoặc 4×1) và Dolly/Đế (1×1) dưới dạng các khuôn riêng biệt để tối ưu hóa thời gian làm mát và chu trình một cách độc lập.
Hỏi: Còn yêu cầu về chống tĩnh điện (ESD) thì sao?
Trả lời: Chúng tôi thiết kế khuôn cho PP chứa đầy carbon (vật liệu ESD). Điều này đòi hỏi phải có hệ thống thông hơi tuyệt vời (tấm lót bằng thép xốp, lỗ thông hơi sâu) để ngăn ngừa vết cháy do hàm lượng cacbon gây ra.
Hỏi: Bạn cần thông tin gì để báo giá?
A: Tệp 2D/3D (STP/IGS) của thùng, thông số kỹ thuật vật liệu (PP+GF% hoặc Copo PP), tuổi thọ khuôn yêu cầu (ảnh chụp) và thông số kỹ thuật máy ép phun của bạn (khoảng cách thanh giằng, kích thước trục lăn).
Gửi cho hộp lưu trữ hạng nặng của bạn bản vẽ 2D/3D và thông số vật liệu. ZHONGYUE MOLD sẽ cung cấp bản đánh giá DFM kết cấu miễn phí + Phân tích làm mát dòng chảy khuôn + báo giá chính thức trong vòng 24–48 giờ làm việc.
Liên hệ với chúng tôi ngay bây giờ để bắt đầu dự án Khuôn ép thùng lưu trữ / hộp doanh thu cấp công nghiệp của bạn!
