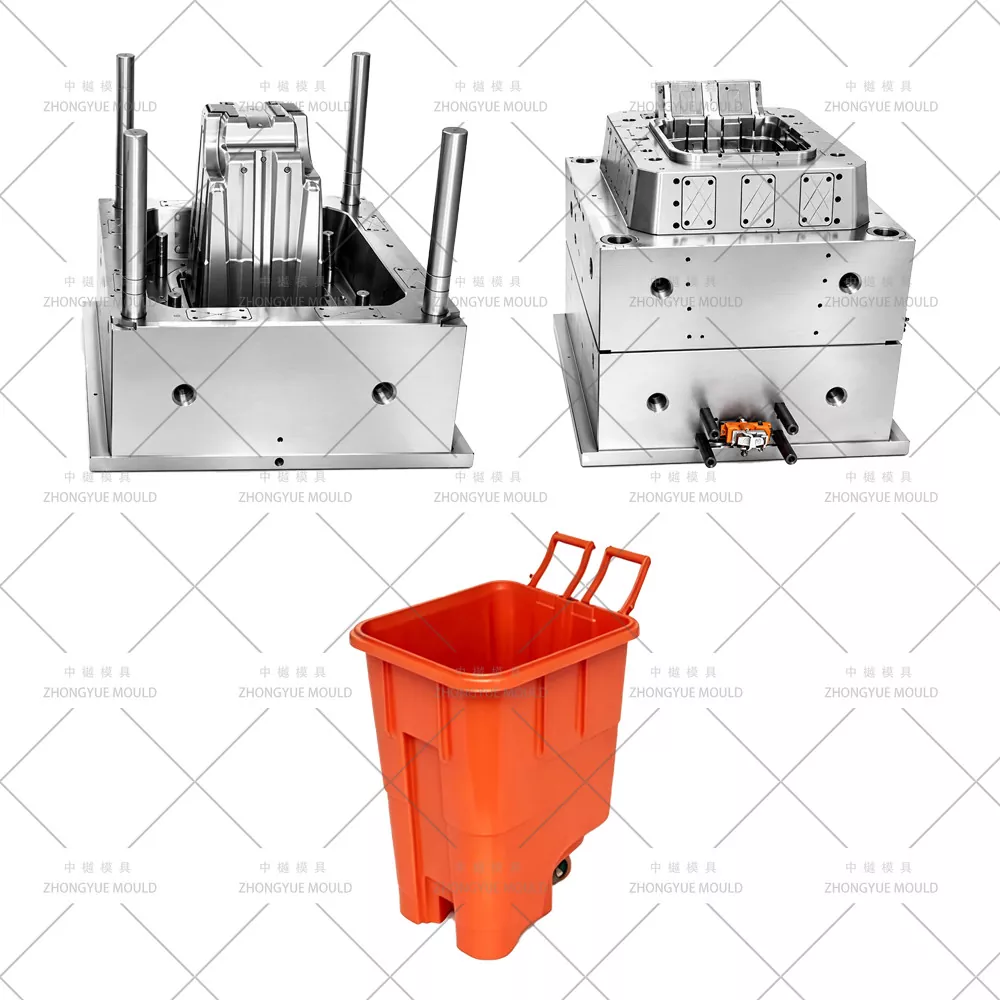

ZHONGYUE MOLD là nhà sản xuất khuôn ép chuyên nghiệp của Trung Quốc, cung cấp Khuôn ép thùng đựng bụi ngoài trời bằng nhựa / Khuôn ép thùng rác ngoài trời cỡ lớn (bao gồm thân thùng có bánh xe, thùng chứa rác thải đô thị và thùng tái chế có dung tích 30L, 60L, 120L và 240L) cho các nhà bán buôn cung cấp vật tư đô thị trên toàn cầu, chuỗi siêu thị và các thương hiệu nhãn hiệu riêng. Thùng rác ngoài trời thường được đúc bằng nhựa HDPE (Polyethylene mật độ cao, MFR 0,03–0,08 dg/phút đối với ESCR cao) hoặc chất ổn định PP+UV, với bề mặt bên ngoài mịn hoặc có kết cấu nhẹ (VDI 27–30) để dễ dàng lau chùi và chống vẽ bậy. Khuôn của chúng tôi có hệ thống dẫn nóng (YUDO / SYNVENTIVE / Mold-Master, cổng trực tiếp 1–4 giọt hoặc đường dẫn nguội ngắn), vách ngăn sâu + tấm lót BeCu (Đồng Beryllium) làm mát ở bán kính đáy và các giao điểm sườn dày, lỗ thông hơi lõi sâu với các lỗ thông hơi xốp hoặc các lỗ thông hơi chia tay 0,01–0,015mm để tránh cháy hoặc bắn ngắn trên các đường rút cao (400–950mm), cùng với phân tích DFM để xác minh độ dày thành (2,5–4,0mm), bù độ co ngót (HDPE ~1,5–2,0%, PP ~1,2–1,8%) và độ phẳng của nắp.
Từ thùng thu gom lề đường 30L/60L và thùng rác có bánh xe 120L/240L (chỉ thân xe - bánh xe và trục được lắp ráp sau khi đúc) cho đến nắp tái chế có mã màu, chúng tôi cung cấp bản đánh giá DFM đầy đủ và mô phỏng Moldflow trước khi cắt thép.
|
Mục |
Thông số kỹ thuật / Tùy chọn |
|
|
Tên khuôn |
Thùng rác ngoài trời bằng nhựa / Thùng rác / Khuôn ép thân thùng bánh xe (có thể tùy chỉnh 30L–240L) |
|
|

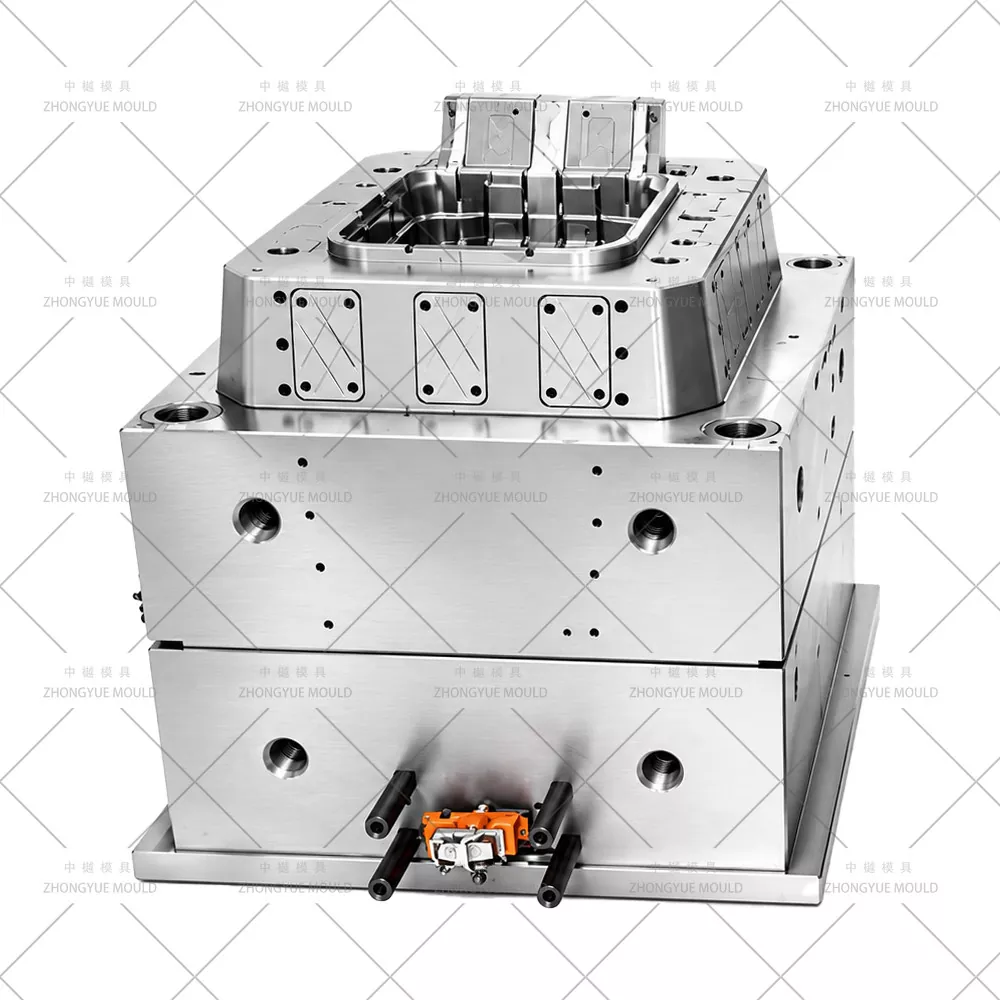

Khoang & lõi thép |
Khoang: Tiêu chuẩn P20 (HRC 28–33 tiền cứng) cho 120L; 718H (HRC 33–38) tùy chọn để có tuổi thọ cao hơn/kích thước lớn hơn; Lõi: P20/718H; Trang trình bày/Chèn: H13(2344 ESR) thấm nitơ |
|
|
Đế khuôn |
Đế cỡ lớn S50C / LKM / DME (kích thước khuôn ref. 120L: ~1000×800×1200mm; trọng lượng 6–14T tùy theo công suất) |
|
|
sâu răng |
Tiêu chuẩn thân thùng 1x1 (khoang đơn); Nắp: 1×1 hoặc 2×1 tùy chọn |
|
|
Hệ thống Á hậu |
Tiêu chuẩn Hot Runner (YUDO / SYNVENTIVE / Mold-Master, 1–2 đầu mở) cho ≥120L; Có thể dẫn trực tiếp hoặc dẫn nước nguội (cổng phụ) cho 30L/60L; Á hậu lạnh KHÔNG được khuyến nghị cho loại nhựa HDPE cỡ lớn trên 8kg |
|
|
Loại cổng |
Cổng rót trực tiếp vào mặt bích trên cùng (phổ biến nhất cho thùng bánh xe HDPE) hoặc đầu nóng được gắn vào mặt bích dày; vết tích cắt tỉa |
|
|
Phóng ra |
Vòng gạt phôi + chốt đẩy ngoại vi ở vành đế; bộ phận đẩy khí hỗ trợ tùy chọn để kéo sâu >600mm |
|
|
làm mát |
Vách ngăn trung tâm xuyên lõi Ø12–16mm +Vòng đệm BeCu @ bán kính đáy & các nút sườn dày + bọt khí ngoại vi; 2–3 mạch cách ly có giám sát nhiệt độ |
|
|
Trang trình bày / Phụ trang |
Trượt nông hoặc miếng đệm lỏng cho hốc bánh xe/khe trục; H13 thấm nitơ; bánh xe/trục KHÔNG được đúc trong công cụ này |
|
|
Hoàn thiện bề mặt |
Khoang: Tiêu chuẩn đánh bóng satin SPI B1/B2; VDI 27–30 hạt nhẹ tùy chọn; Cốt lõi: SPI B1; KHÔNG có kết cấu mây/dệt |
|
|
Tuổi thọ của khuôn |
≥300.000 mũi tiêm (khoang P20); ≥500.000 bức ảnh (718H); ≥800.000 mũi tiêm (tấm nitrided H13) |
|
|
Vật liệu đúc được đề xuất |
HDPE (MFR 0,03–0,08 dg/phút, ổn định tia cực tím, ESCR cao), PP+UV (ít phổ biến hơn đối với >120L); MB màu theo yêu cầu |
|
|
Phần mềm thiết kế |
UG NX, Pro/E, SolidWorks, AutoCAD, Moldflow (phân tích làm mát & cong vênh) |
|
|
Kiểm soát dung sai |
± 0,2 mm chung; độ phẳng mặt bích trên ± 0,3–0,5mm; độ bầu dục của thùng 1,0mm (120L), 1,5mm (240L) trên mỗi tham chiếu EN840 |
|
|
Thời gian dẫn |
50–75 ngày sau khi phê duyệt thiết kế khuôn 2D/3D (khuôn lớn hơn với BeCu vừa khít và lỗ thông hơi sâu sẽ mất nhiều thời gian hơn) |
|
|
Vật liệu khuôn |
độ cứng |
Cuộc sống khuôn mẫu |
|
P20 |
HRC 28-33 |
>300.000 bức ảnh |
|
718 |
HRC 33-36 |
>500.000 bức ảnh |
|
H13 |
HRC >43 |
>800.000 bức ảnh |
|
2344 |
HRC >48 |
>800.000 bức ảnh |
|
S136 |
HRC 48-52 |
> 1.000.000 bức ảnh |
Làm cho dự án Khuôn thùng rác nhựa tiếp theo của bạn trở nên tươi sáng hơn!
|
Loại phần |
Vật liệu chung |
Trọng tâm thiết kế khuôn mẫu |
|

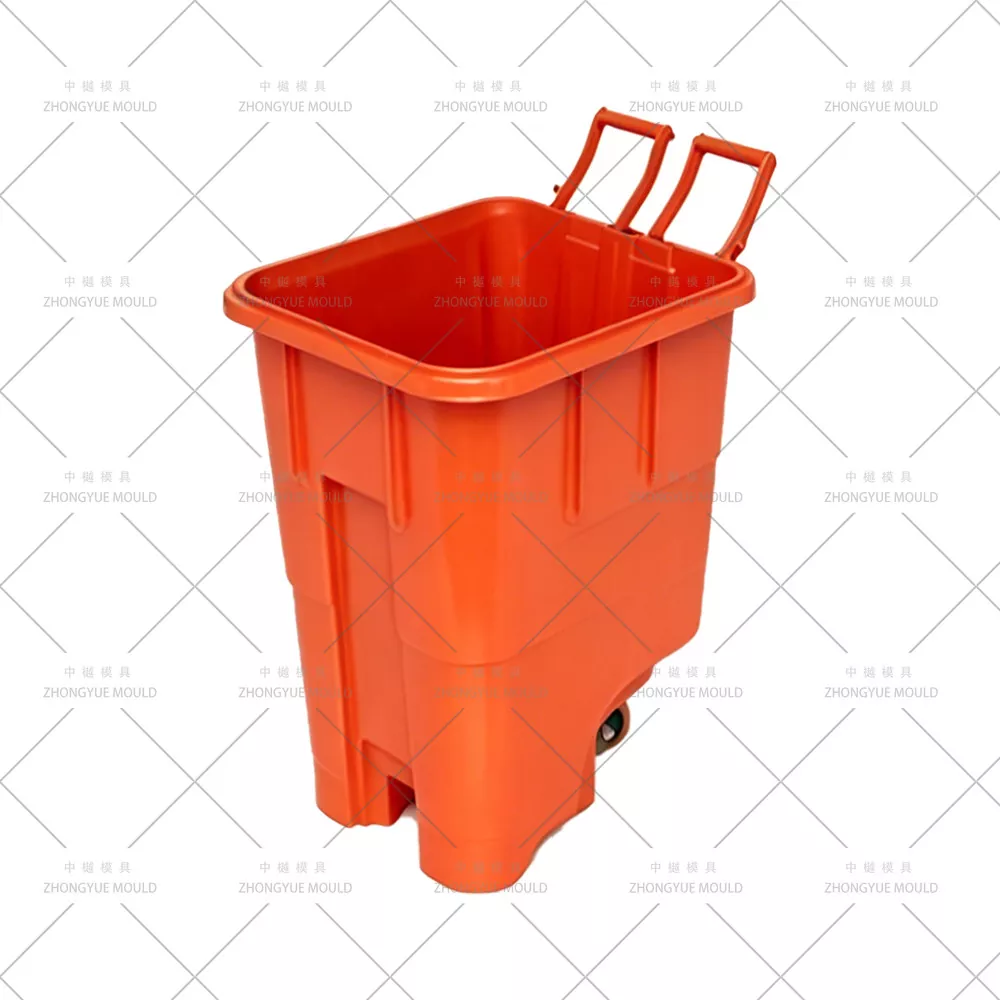

Thân thùng đựng bụi ngoài trời (30L / 60L / 120L / 240L) |
HDPE (MFR 0,03–0,08, ổn định tia cực tím) hoặc PP+UV |
Khoang sâu (H 400–950mm); đầu nóng hoặc cổng trực tiếp; BeCu chèn @ bán kính đáy; chốt thông hơi lõi sâu; khoang 1×1; thiết kế sườn gia cố để ngăn ngừa biến dạng thùng |
|
Nắp đậy/bản lề cho thùng đựng ngoài trời (Thường để riêng khuôn) |
HDPE hoặc PP (màu tương phản để mã hóa tái chế) |
Thường là 1×1 hoặc 2 khoang; đôi khi tích hợp vùng bản lề; Chất đánh bóng SPI B1/B2 hoặc VDI nhẹ 27–30; cổng tàu ngầm trên mặt bích bên trong |
|
Hốc bên trong / Dolly / Bánh xe (Được tạo thành trong khuôn thân) |
Thân nhựa |
Thanh trượt cục bộ hoặc miếng đệm lỏng cho hốc trục bánh xe - bản thân các bánh xe được mua vào và lắp ráp sau khi đúc, KHÔNG được đúc trong công cụ này |
|
Nắp mở phía trước/trên cùng (Tùy chọn, Một số thị trường) |
Đúc khuôn HDPE hoặc TPE - chỉ khuôn nền |
Vẽ nông; 1×1 hoặc 2 khoang; đôi khi có khoang tách đôi nếu có vết cắt dưới |
Hot Runner / Gating trực tiếp cho công suất lớn— Thùng 120L/240L thường sử dụng rãnh nóng mở 1–2 đầu (YUDO / SYNVENTIVE) hoặc rãnh dẫn quá khổ được gắn trực tiếp vào mặt bích dày trên cùng (vòi phun của máy tiếp xúc trực tiếp với ống lót rãnh) để giảm tổn thất áp suất trong nhựa HDPE cao. 30L/60L có thể sử dụng cổng phụ lạnh hoặc đầu nóng dòng ngắn. Không cần có van tuần tự - việc đổ đầy được hỗ trợ bởi trọng lực bởi cổng trên.

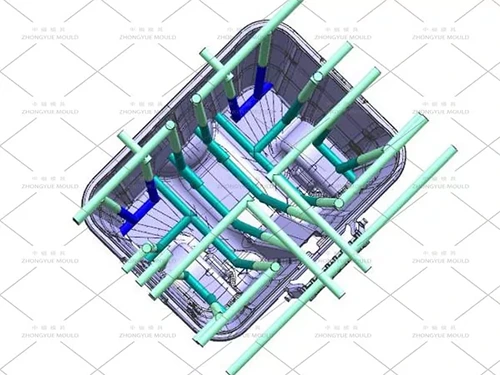

Làm mát khoang sâu— Vách ngăn trung tâm + Miếng đệm BeCu @ Bán kính đáy & Nút sườn dày — Vách ngăn xuyên lõi Ø12–16mm; Mảnh dao BeCu ở vùng nóng nhất (phần chuyển tiếp đáy & phần lõm ở trục); 2–3 mạch nước biệt lập; ΔT 4–5 oC đầu vào – đầu ra; Chu kỳ HDPE thường là 35–70 giây tùy thuộc vào kích thước shot.
Thông gió lõi sâu để ngăn ngừa bỏng / bắn ngắn— Các rãnh thông hơi của đường chia tay 0,01–0,015mm xung quanh cạnh trên + các miếng đệm lỗ thông hơi bằng thép xốp thiêu kết hoặc các chốt thông hơi ở vùng lấp đầy cuối cùng (lõi trên/vai) — rất quan trọng đối với các thùng nhựa HDPE có đường kính 800mm+.
Bù co ngót cho HDPE & PP— Độ co đẳng hướng của HDPE ~1,5–2,0% (kiểm tra bảng dữ liệu nhựa); PP ~1,2–1,8%; Mở rộng khoang đã được xác minh bằng dòng chảy khuôn; độ phẳng của mặt bích trên ± 0,3–0,5mm được kiểm tra đối với mặt nắp; kiểm soát độ thẳng/hình trứng của thùng.
Thiết kế sườn gia cố & kiểm soát cong vênh— Mẫu gân dọc/ngang bên ngoài (không quá dày - 60–70% tường) được phân tích trong DFM để ngăn ngừa biến dạng chìm và thùng sau khi tháo khuôn; phóng qua vòng thoát y + chân đẩy ngoại vi; nút đẩy hỗ trợ không khí tùy chọn để rút sâu >600mm.
Khuôn bánh xe / Khe trục được tạo hình trong thân xe— Trượt nông cục bộ hoặc miếng đệm có thể thay đổi lỏng lẻo để tạo thành hốc và rãnh trục bánh xe; bánh xe thực tế và trục kim loại KHÔNG được đúc trong công cụ này - chúng được ép vào sau khi đúc. Làm rõ về độ chính xác của báo giá.
Bề mặt hoàn thiện - Hạt mịn hoặc nhẹ— Tiêu chuẩn đánh bóng satin khoang SPI B1/B2; tùy chọn VDI 27–30 thớ da rất nhẹ để chống vẽ bậy; KHÔNG có kết cấu EDM mây/dệt (khác với dòng mây trong nhà).
Số lượng khoang tiêu chuẩn — Thân thùng ngoài trời:Chỉ khoang đơn (1×1) — khuôn lớn, khả năng làm mát tối ưu và chất lượng đáp ứng yêu cầu chế tạo riêng lẻ. Nắp: 1×1 hoặc 2 khoang tùy chọn.
Khởi động dự án & Đánh giá DFM— Phân tích độ dày thành (loại 2,5–4,0mm), độ co HDPE/PP, vị trí cổng (trục rót trực tiếp so với đầu nóng), chiến lược thông hơi lõi sâu, rãnh trượt/chèn vào hốc bánh xe, hành trình mở máy cần thiết ( ≥1,5×H+100mm) & khe hở thanh giằng; đề nghị điều chỉnh độ dày của sườn để tránh biến dạng thùng.

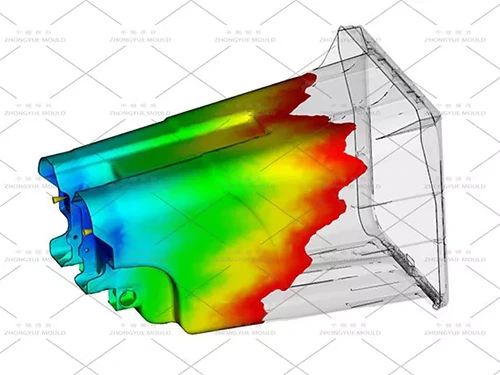

Mô phỏng dòng chảy khuôn (Làm mát + Đổ đầy + Cong vênh)— Xác minh kiểu lấp đầy (HDPE có cổng trên chảy xuống dưới nhờ trọng lực), độ đồng đều làm mát với thông số hạt dao BeCu, dự đoán hình bầu dục & độ cong vênh mặt bích trên trên thùng cao.

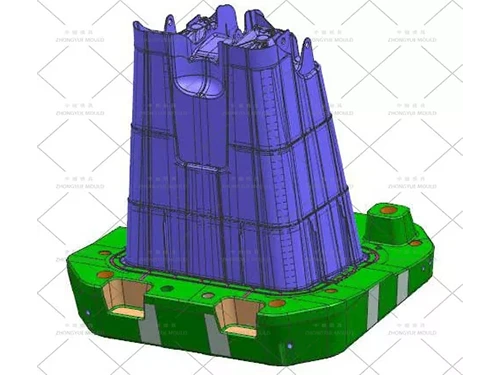

Phê duyệt thiết kế khuôn 3D— Lắp ráp hoàn chỉnh với bố trí làm mát (vách ngăn trung tâm + thông số BeCu), chi tiết đường dẫn nóng / ống lót trục, chốt thông hơi lõi sâu / vùng thép xốp, định nghĩa trượt/chèn trong hốc bánh xe, hệ thống đẩy vòng thoát y.

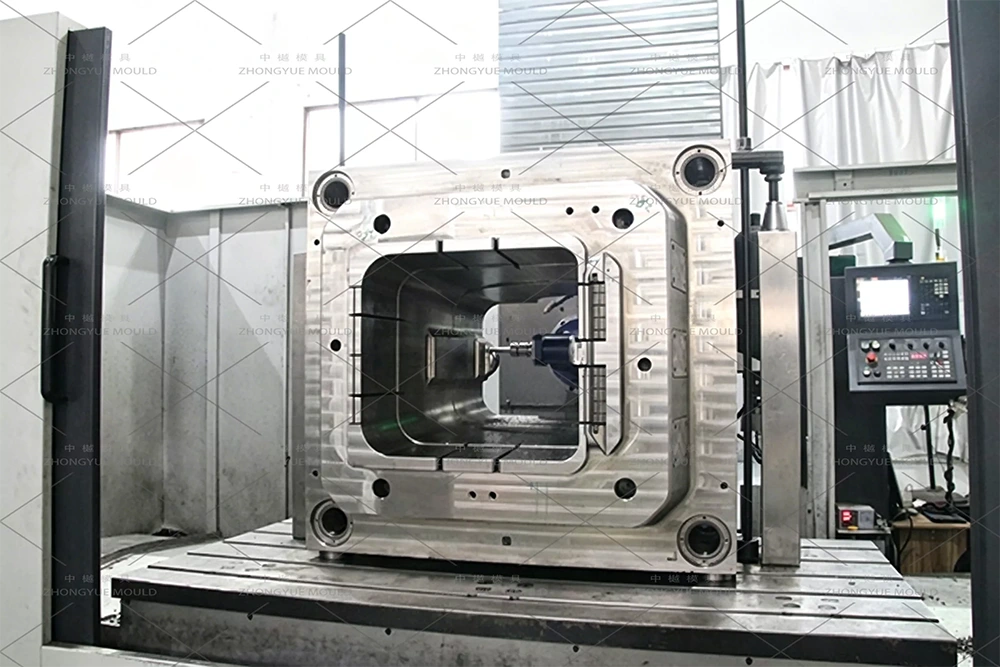

Gia công chính xác— Khoang thô/hoàn thiện CNC tốc độ cao khổ lớn, khoan lỗ sâu để làm mát vách ngăn, khớp nối BeCu với xác minh tiếp xúc nhiệt, thấm nitơ và lắp tay trượt H13, đánh bóng lõi/khoang SPI B1/B2 hoặc khắc VDI nhẹ.

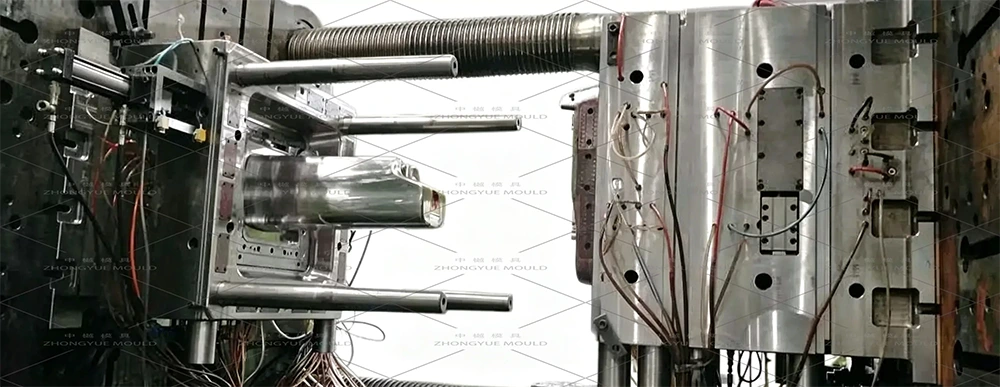

Thử nghiệm và sửa lỗi T1- Chạy trên máy có trọng tải lớn trong nhà; kiểm tra độ bầu dục của thùng, độ phẳng mặt bích trên, quét độ dày thành, vết cắt vết tích cổng, chu trình làm mát; cung cấp video dùng thử + thùng mẫu + báo cáo CMM.
Bao bì & Lô hàng cuối cùng— Hộp đựng hạng nặng không cần khử trùng, hướng dẫn vận hành khuôn, danh sách phụ tùng thay thế (chân đẩy, vòi phun nước, ống lót nhánh, lò xo trượt, miếng chèn BeCu có sẵn dưới dạng vật tư tiêu hao), xử lý nhiệt & chứng chỉ thép.
Khả năng khuôn mẫu hàng hóa lớn— Thùng mây, thùng, ghế, pallet & thùng chứa bụi ngoài trời (30L–240L) được sản xuất trong nhà bằng máy CNC 5 trục & máy khoan lỗ sâu
DFM & Moldflow nội bộ (Làm mát + Warp)— Tối ưu hóa độ co ngót HDPE/PP, vị trí thông hơi lõi sâu & làm mát BeCu trước khi cắt thép; xác minh độ phẳng của nắp và độ thẳng của thùng
Chuyên môn về người chạy nóng và khoang sâu— Tích hợp YUDO/SYNVENTIVE; Làm mát chèn BeCu; chân thông hơi thiêu kết; vòng thoát y + thiết kế đẩy khí hỗ trợ
QC nghiêm ngặt & tiến độ minh bạch- Hình ảnh gia công hàng tuần, phê duyệt mẫu T1 (kiểm tra độ trứng và độ phẳng của mặt bích) trước khi giao hàng
Kinh nghiệm xuất khẩu— Khuôn được vận chuyển đến Châu Âu (chương trình thùng tuân thủ EN840), Bắc Mỹ, Nam Mỹ, Đông Nam Á, Trung Đông
Bảo hành khuôn 1 năm + Cung cấp phụ tùng thay thế (chân BeCu, chốt thông hơi, lò xo trượt, chốt đẩy)
Q: Khuôn này có bao gồm bánh xe và trục kim loại không?
Trả lời: Không. Khuôn thân tạo thành thùng thùng và hốc / khe trục bánh xe (thông qua trượt hoặc chèn lỏng). Bánh xe (PP/HDPE có ổ trục) và trục thép mạ kẽm là các bộ phận mua được lắp ráp sau khi đúc - KHÔNG được đúc phun trong công cụ này.
Hỏi: Bạn đề xuất loại vật liệu nào - HDPE hay PP?
Trả lời: HDPE (MFR 0,03–0,08, ổn định tia cực tím, ESCR cao) là tiêu chuẩn công nghiệp cho thùng có bánh xe 120L/240L - khả năng chống va đập và nứt do ứng suất tuyệt vời ngoài trời. PP+UV đôi khi được sử dụng cho thùng đựng rác ven đường 30L/60L nhỏ hơn nhưng ít phổ biến hơn cho thùng đựng rác có bánh xe hạng nặng.
Q: Đường chạy nóng hoặc cổng dẫn nước trực tiếp?
Trả lời: Đối với thùng nhựa HDPE 120L/240L, chúng tôi khuyên bạn nên lắp cổng rót trực tiếp (vòi phun của máy tiếp xúc với ống lót, không có rãnh dẫn) hoặc rãnh nóng mở 1–2 đầu (YUDO/SYNVENTIVE). Đường dẫn lạnh chỉ được khuyên dùng cho thùng nhỏ 30L/60L. Cổng van tuần tự là không cần thiết - HDPE có cổng trên lấp đầy xuống dưới.
Hỏi: Bạn cũng có thể báo giá khuôn nắp phù hợp không?
Trả lời: Có - chúng tôi báo giá thân thùng ngoài trời là khoang 1×1 và nắp là khuôn 1×1 hoặc 2 khoang (chu kỳ ngắn hơn). Các nắp tái chế có mã màu (các màu khác nhau) có thể dùng chung một khuôn nắp và chỉ thay đổi MB - chúng tôi có thể xác nhận.
Hỏi: Bạn cần gì cho một báo giá?
A: Bản vẽ 2D (PDF/DWG) + mô hình 3D (STP/IGS/X_T) HOẶC ảnh rõ ràng với kích thước (công suất, trên/dưới Ø hoặc L×W, chiều cao, độ dày thành, trọng lượng), vật liệu mục tiêu (loại HDPE / PP+UV), thể tích hàng năm và dữ liệu trục lăn/thanh giằng/kẹp máy phun của bạn (đặc biệt đối với 120L/240L).
Gửi cho bạn bản vẽ 2D + model 3D của thùng rác ngoài trời (hoặc ảnh mẫu có kích thước & dung tích chi tiết) và yêu cầu dự án. Hãy cho chúng tôi biết nếu bạn cũng cần khuôn nắp phù hợp. ZHONGYUE MOLD sẽ cung cấp bản đánh giá DFM miễn phí + tóm tắt phân tích làm mát/cong dòng khuôn + báo giá chính thức trong vòng 24–48 giờ làm việc.
Liên hệ với chúng tôi ngay bây giờ để bắt đầu dự án Khuôn ép thùng rác ngoài trời / Thùng đựng bánh xe của bạn!
