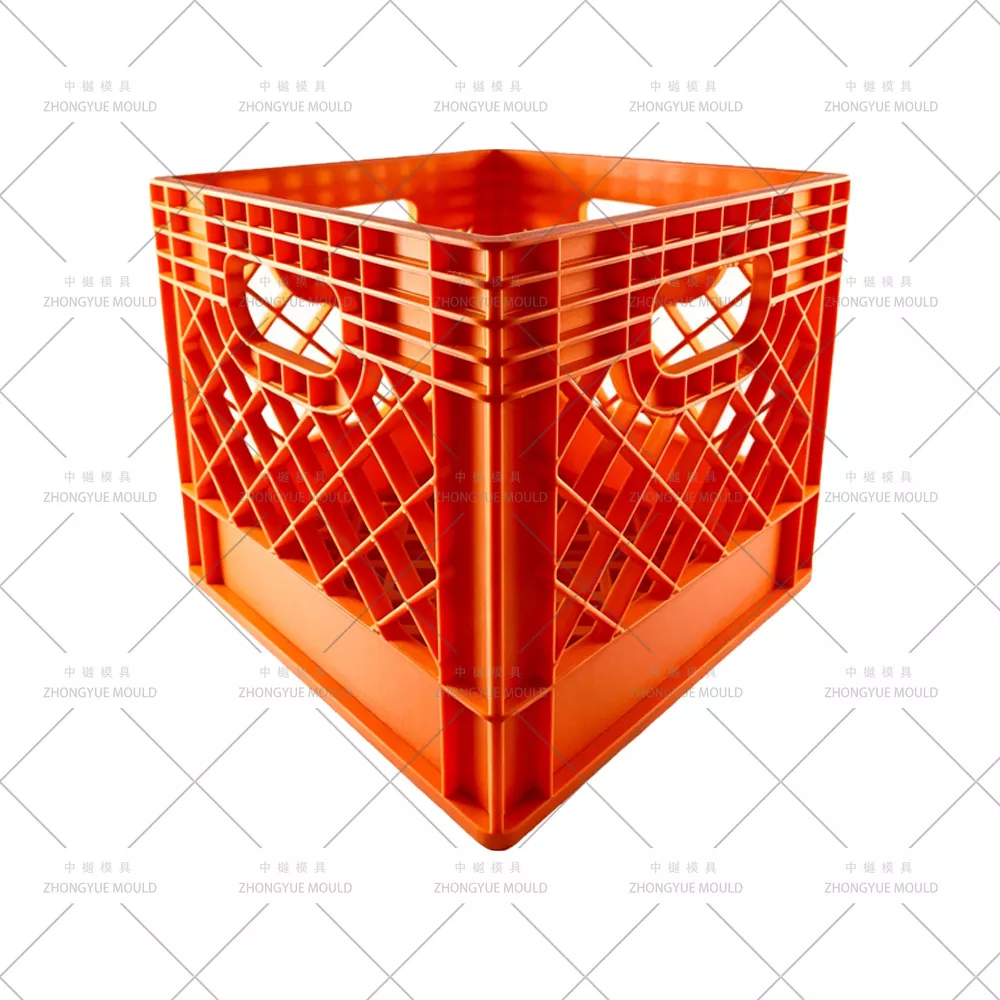

Thùng sữa (hộp doanh thu sữa) chở chai thủy tinh hoặc PET qua quá trình chiết rót, giao hàng, rửa và trả lại. Sản xuất chúng ở quy mô lớn cần có Khuôn thùng đựng sữa nhiều khoang bằng nhựa - 2 khoang trở lên - tồn tại lâu dài, chu kỳ nhanh và tạo ra các bộ phận sạch sẽ. Đường hàn và không khí bị kẹt trong khu vực tay cầm là những vấn đề thường gặp.
ZHONGYUE MOLD đã chế tạo hàng trăm khuôn thùng có doanh thu - sữa, cola, bia, túi có thể gập lại. Khuôn thùng sữa của chúng tôi tập trung vào ba điều: tuổi thọ dụng cụ dài, đạp xe tốc độ cao và thông gió thích hợp. Đường dây của bạn chạy có lãi với hàng triệu bức ảnh.
|
Kích thước thùng |
Vật liệu thùng |
Các loại thùng |
||
|
539X289X356 mm 532X354X290mm 540X360X290mm 400X300X155mm 500X300X167mm 400X300X255mm 490X300X167mm 500X360X190mm |
Polyetylen mật độ cao (HDPE |
Hộp doanh thu Thùng đựng thức ăn bằng nhựa Thùng nhựa đựng rau củ Thùng chai nhựa Thùng đựng sữa bằng nhựa Thùng gấp Thùng chứa có thể xếp chồng lên nhau |
||
|
Tên khuôn |

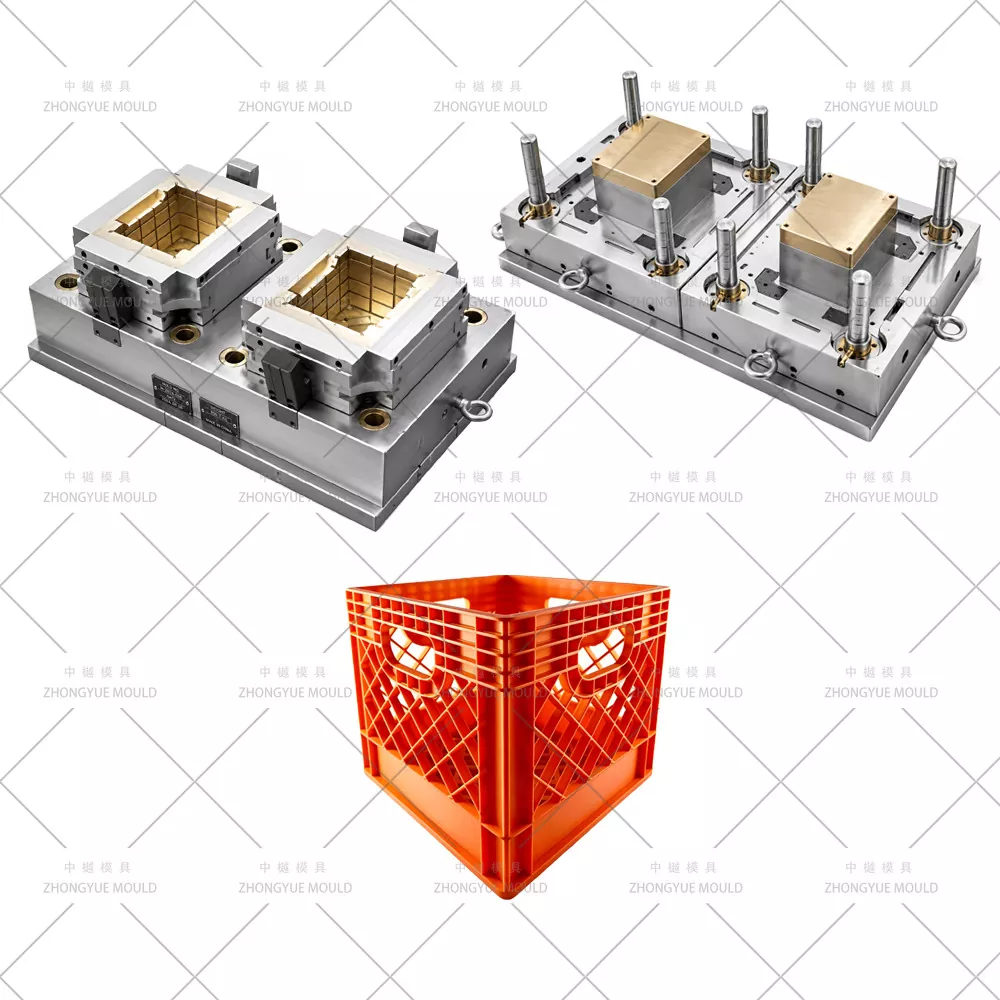

Khuôn thùng sữa nhiều khoang bằng nhựa |
|||
|
khuôn mẫu |
P20,2738,718H,NAK80,2316,S136,H13, v.v. |
|||
|
Đế khuôn |
Tự làm, LKM, DME, ASSAB |
|||
|
khoang |
Đơn/đa |
|||
|
Á hậu |
Á hậu lạnh và Á hậu nóng |
|||
|
Thương hiệu Á hậu nóng bỏng |
Thạc sĩ, HUSKY, YUDO, v.v. |
|||
|
Phần mềm Degsin |
UG:Aoto CAD, v.v. |
|||
|
Cuộc sống khuôn mẫu |
50-100 triệu lượt bắn/ 5-6 năm, thậm chí trong 10 năm bảo trì tốt |
|||
|
Thời gian T1 |
45-60 ngày |
|||
|
Chất liệu nhựa |
PP ABS |
|||
|
Loại cổng |
Cổng xác định, Cổng cạnh, Cổng phụ, Cổng phim, Cổng van, Cổng mở, v.v. |
|||
|
Xử lý bề mặt khuôn |
EDM, kết cấu, đánh bóng có độ bóng cao |
|||
|
Hệ thống chất lượng |
ISO9001 |
|||
|
Mã HS |
8480719090 |
|||
|
Nguồn gốc |
Hoàng Nham Chiết Giang Trung Quốc |
|||
|
Bưu kiện |
Vỏ gỗ |
|
||
|
Vật liệu khuôn |
độ cứng |
Cuộc sống khuôn mẫu |
||
|
P20 |
HRC 28-33 |
>300.000 bức ảnh |
||
|
718 |
HRC 33-36 |
>500.000 bức ảnh |
||
|
H13 |
HRC >43 |
>800.000 bức ảnh |
||
|
2344 |
HRC >48 |
>800.000 bức ảnh |
||
|
S136 |
HRC 48-52 |
> 1.000.000 bức ảnh |
||
Làm cho dự án Khuôn thùng nhựa tiếp theo của bạn trở nên tươi sáng hơn!
Lựa chọn thép chính xác cho đế khuôn & lõi/khoang

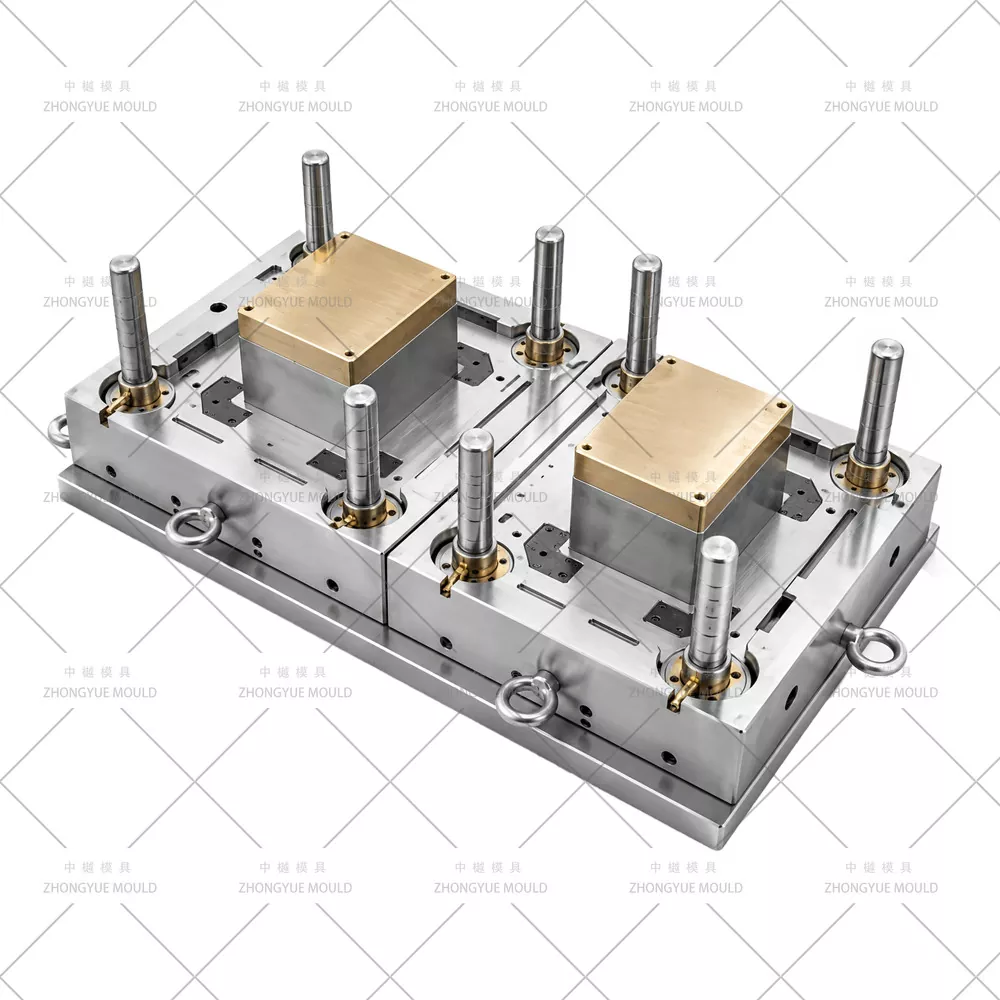

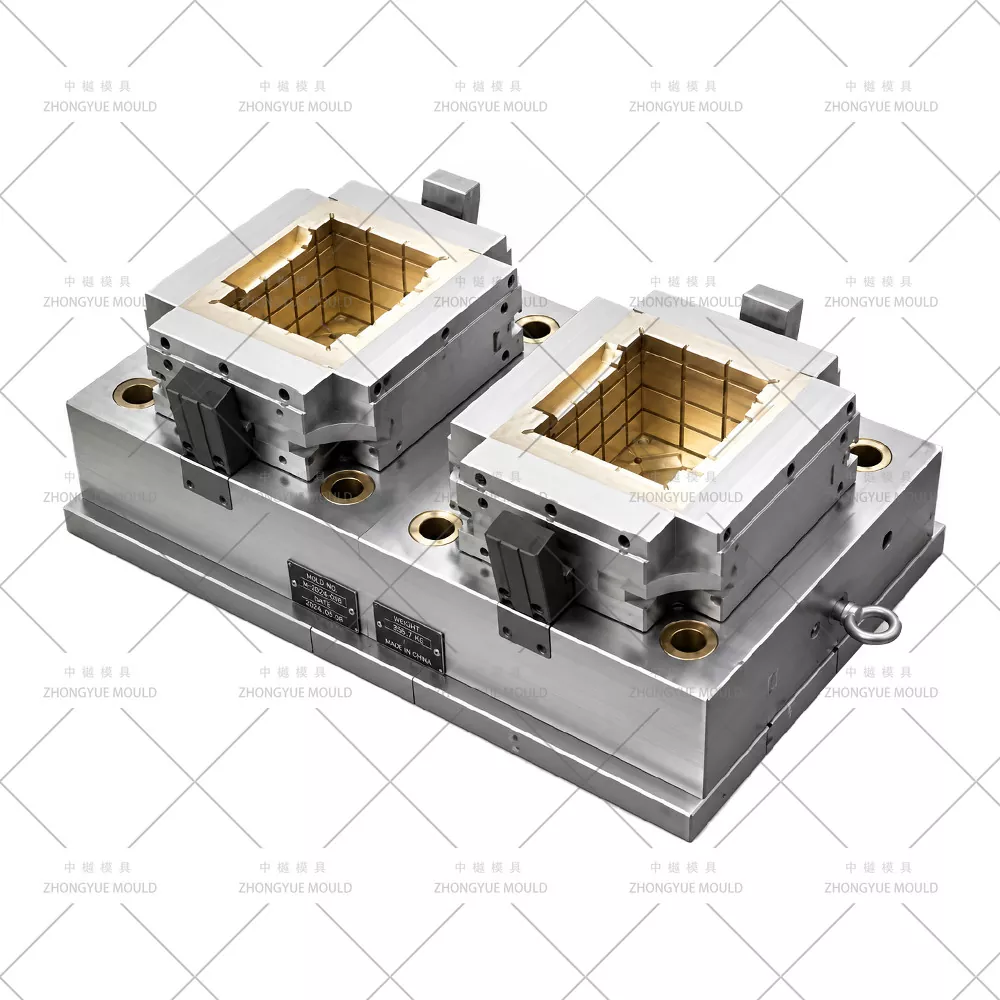

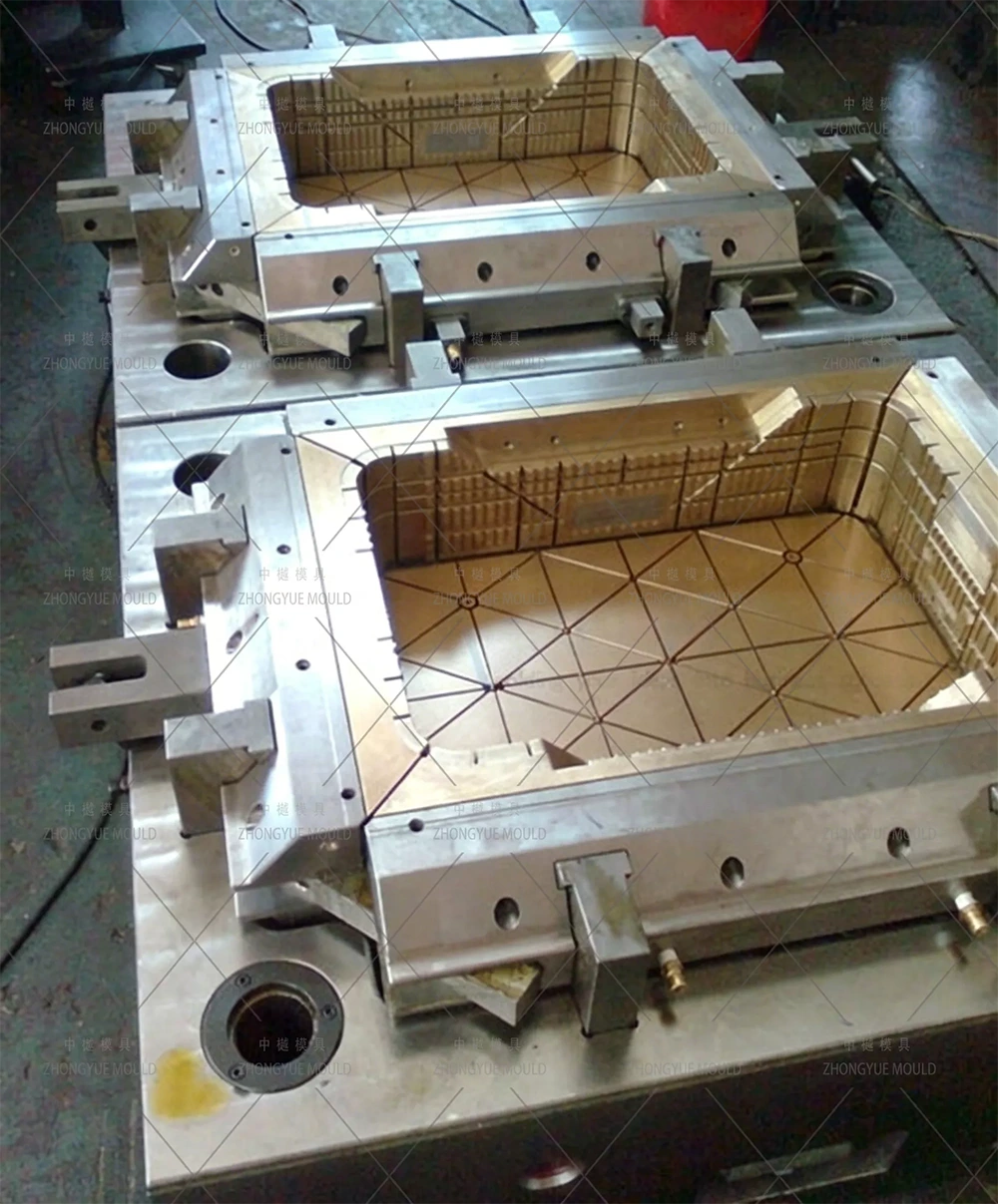

Đối với khuôn thùng nhiều khoang (đặc biệt là bố cục 2×2 hoặc 4 khoang), chúng tôi chỉ định thép đế khuôn được tôi cứng trước với HRC ≥ 33 để chống biến dạng dưới lực kẹp cao. Tùy chọn lõi & khoang:
P20 (HRC 28–33): Tiết kiệm chi phí cho hoạt động trung bình
718H / 2738 (HRC 33–38): Khuyến nghị cho sản xuất nhiều khoang
H13 (được tôi luyện & tôi luyện, HRC 44–48) hoặc S136: Dành cho tuổi thọ bắn hơn 2M, đặc biệt khi chạy nhựa tái chế/tái chế
Xử lý nhiệt và độ cứng có kiểm soát
Mỗi thành phần thép đều được kiểm soát độ cứng/ủi một cách chính xác. Độ cứng của khoang và lõi được cân bằng—đủ cứng để chống mài mòn nhưng không bị cứng quá mức để tránh bị giòn và nứt vi mô trong quá trình luân nhiệt.
Hệ thống dẫn hướng và chuyển động được gia công chính xác
Tất cả các trụ dẫn hướng, ống lót, chốt góc và ray trượt đều được gia công CNC/mài với dung sai ±0,01mm. Việc lắp ráp bằng tay hoặc hoàn thiện giũa trên các bộ phận chuyển động đều bị nghiêm cấm—điều này đảm bảo hoạt động trơn tru, có thể lặp lại trong nhiều triệu chu kỳ mà không bị thu giữ sớm.
Bảo vệ vật liệu tái chế (Tùy chọn)
Nếu quy trình của bạn sử dụng PP/HDPE tái chế (thùng dùng một lần hoặc thùng hỗn hợp) chứa các mảnh kim loại nhỏ hoặc sạn:
Chúng tôi thiết kế các cân nhắc về vùng cấp liệu được lọc và đề xuất các miếng đệm khoang được làm cứng thêm (phủ nitrit hoặc DLC) để chống mài mòn từ các hạt nhúng.
Thiết kế vách ngăn/cạnh chiến lược giúp ngăn chặn chất gây ô nhiễm xâm nhập vào bề mặt khoang.
Hệ thống chiết rót được tối ưu hóa – Á hậu nóng có van
Thùng sữa bền thường được đúc từ nhựa MFR HDPE thấp (MFI = 4–6 g/10 phút), có độ nhớt cao hơn. Khuôn thùng sữa nhiều khoang của chúng tôi sử dụng ống dẫn nóng loại H cân bằng có cổng van (tương thích YUDO / Synventive / Anole) để:
Đảm bảo lấp đầy đồng thời, cân bằng áp suất trên tất cả các khoang
Giảm thiểu sự do dự của dòng chảy và giảm khả năng hiển thị đường hàn trong vùng xử lý
Loại bỏ chất thải mầm lạnh → chu kỳ nhanh hơn và chi phí vật liệu thấp hơn

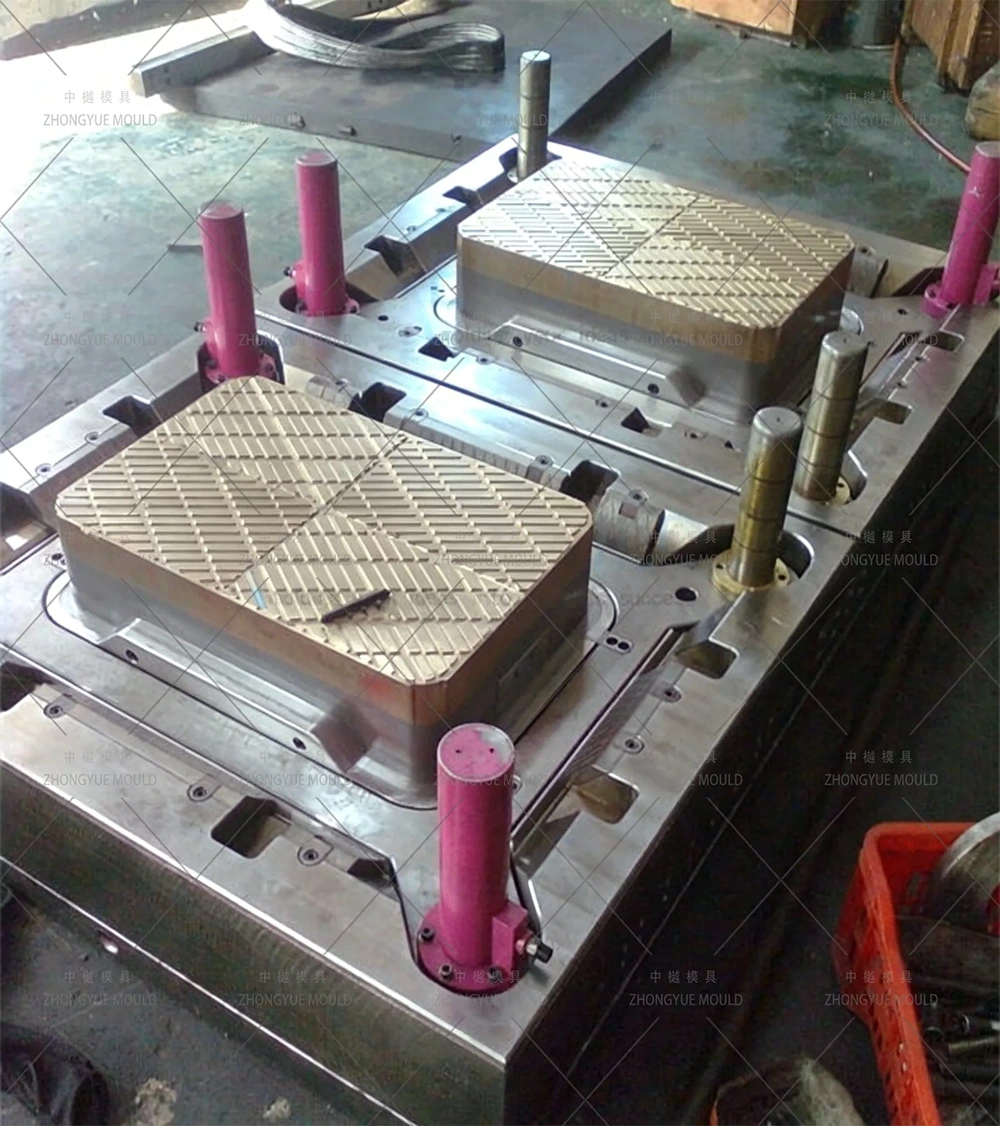

Làm mát vượt trội với các phần chèn Mold-Max / BeCu
Quá trình làm mát chiếm hơn 60% chu kỳ đúc. Đối với khuôn thùng chất lượng cao:
Miếng đệm Mold-Max (hợp kim đồng berili) được đặt tại các điểm giao nhau có gân dày, đế tay cầm và các góc dưới cùng—những khu vực dễ có điểm nóng.
Các kênh làm mát tuân theo cách bố trí được tối ưu hóa cho Moldflow với hệ thống dẫn nước song song để giữ ΔT < 3–5°C giữa các khoang.
Kết quả: Thời gian chu kỳ thông thường là 32–45 giây đối với thùng đựng sữa tiêu chuẩn (thậm chí còn nhanh hơn trên khuôn xếp chồng).
Đối với các thùng sử dụng một lần/công suất nhẹ có lõi thép cường lực, chúng tôi vẫn triển khai các mạch làm mát toàn chu vi với vách ngăn/bong bóng khí để tản nhiệt tối ưu.
Phóng đồng bộ để đạp xe nhanh hơn
Khuôn thùng nhiều khoang của chúng tôi có thể được trang bị liên kết đẩy sớm cơ học để bắt đầu chuyển động của tấm đẩy trong quá trình mở khuôn hoặc bạn có thể ra lệnh cho máy ép phun của mình chạy đồng thời các thao tác thủy lực mở + đẩy. Việc này giúp giảm 1–2 giây mỗi lần chụp—rất quan trọng đối với các nhà máy sản xuất sữa có sản lượng lớn.
Các thanh trượt được dẫn động bốn phía (xi lanh thủy lực + bộ nâng góc) xử lý các tay cầm cắt xén và các gân bên với hướng dẫn chính xác đến từng micron để tránh các vết chớp hoặc vết kéo.
Khuyến nghị về máy
Chúng tôi khuyên bạn nên sử dụng máy ép phun tốc độ cao với trục vít RPM ≥ 350 và bộ phun được hỗ trợ bằng bộ tích lũy để nạp đầy áp suất cao nhanh chóng cho nhựa MFI thấp—cần thiết cho các thùng nhiều khoang để tránh thời gian đóng gói quá ngắn và thời gian đóng gói quá mức.
Tay cầm là vùng chịu lực cao nhất khi nhấc thùng sữa đầy lên. Nếu không khí bị giữ lại ở đây → mối hàn/sự nóng chảy không hoàn toàn → vết nứt xuất hiện sớm.
Giải pháp của ZHONGYUE:
Các rãnh xả chuyên dụng (độ sâu 0,01–0,02mm) dọc theo các đường phân chia ở các đầu tay cầm
Miếng đệm thông hơi / nút thông hơi bằng thép xốp ở vị trí lấp đầy cuối cùng trong hốc tay cầm sâu
Phân tích dòng khuôn để xác minh vị trí bẫy khí trước khi cắt thép
Điều này giúp loại bỏ các đường đan có thể nhìn thấy ở tay cầm và giảm đáng kể các khiếu nại về gãy tay cầm tại hiện trường.
Khóa liên động xếp chồng tích cực: Được gia công đến ± 0,1mm để các thùng đầy đủ được khóa an toàn; thùng rỗng lồng chặt chẽ (tiết kiệm cước vận chuyển trở lại ~ 60%).
Bề mặt an toàn khi tiếp xúc với thực phẩm: Lớp hoàn thiện khoang có độ bóng cao tương thích với nhựa HDPE/PP cấp thực phẩm — dễ rửa sạch, chống bám dính của vi khuẩn.
Nhãn hiệu tùy chỉnh: Logo sữa được dập nổi/gỡ lỗi, vùng QR/mã vạch, túi thẻ RFID, hố số sê-ri—tất cả đều được tích hợp vào thiết kế khoang.
Tương thích với tiêu chuẩn Châu Âu: Kích thước 600×400mm hoặc 400×300mm tùy chọn cho mỗi hoạt động hậu cần sữa trong khu vực của bạn.
Trải nghiệm nhiều khoang đã được chứng minh – Chúng tôi đã cung cấp khuôn thùng 2 khoang và 4 khoang (bao gồm cả khuôn ngăn xếp) cho các nhà chế biến sữa và đồ uống trên toàn thế giới, với thời gian chu kỳ được ghi nhận là thấp tới 32–42 giây.

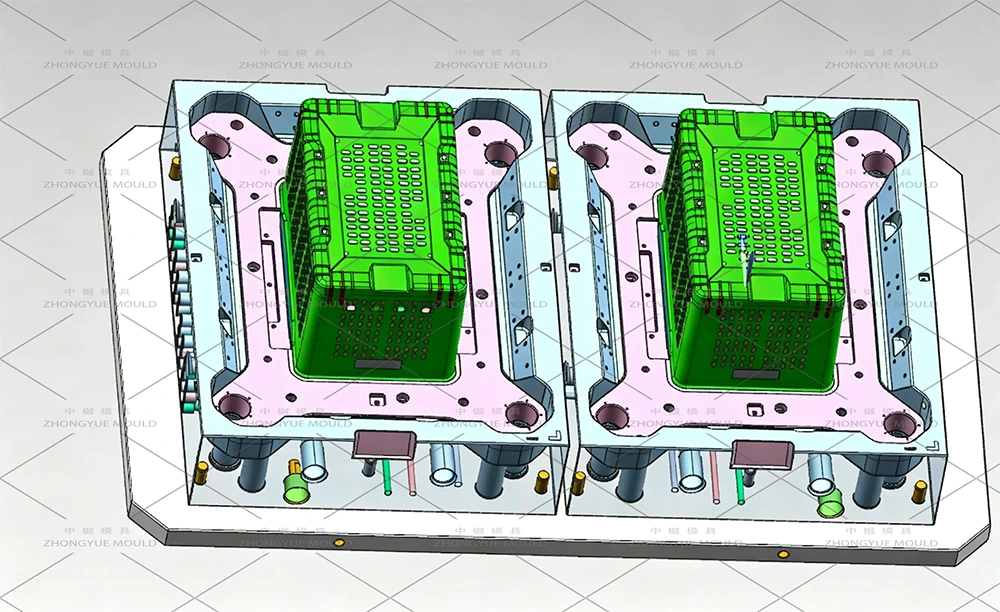

Dịch vụ DFM & Moldflow đầy đủ – Trước khi cắt thép, chúng tôi cung cấp phân tích điền đầy, mô phỏng làm mát và dự đoán cong vênh.

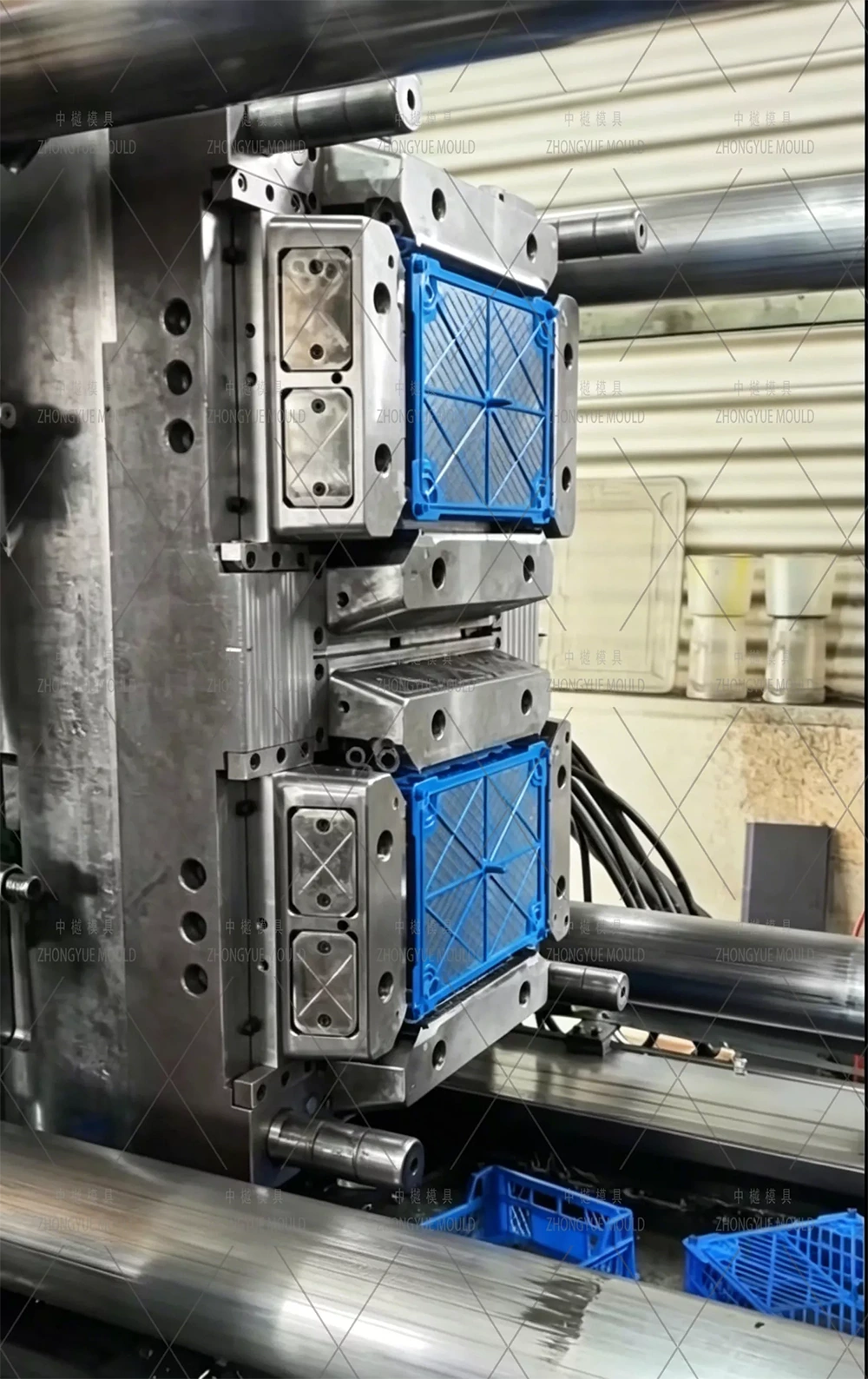

QC minh bạch - Báo cáo kiểm tra trong quá trình + video thử nghiệm T0/T1 và báo cáo kích thước mẫu trước khi giao hàng.
Phụ tùng & Hỗ trợ hoàn chỉnh – Bộ đầy đủ các bộ phận bị mòn, hướng dẫn bảo trì và khắc phục sự cố từ xa.
Bắt đầu làm khuôn thùng sữa nhiều khoang ngay hôm nay
Cho dù bạn cần khuôn thí điểm một khoang hay khuôn 4 khoang / ngăn xếp công suất cao cho thùng sữa, Zhongyue Mold đều cung cấp công cụ được thiết kế để có tuổi thọ cao, tốc độ và tính toàn vẹn của thùng.
