Ngăn kéo tủ lạnh là thành phần nhựa phức tạp, có kích thước lớn, đòi hỏi độ chính xác cao trong thiết kế khuôn mẫu. Nghiên cứu điển hình này mô tả chi tiết cách Zhongyue Mold thiết kế giải pháp hiệu suất cao cho ngăn kéo tủ lạnh PS (Polystyrene), giải quyết các thách thức trong quá trình tháo khuôn, làm mát và tính toàn vẹn của cấu trúc.
|

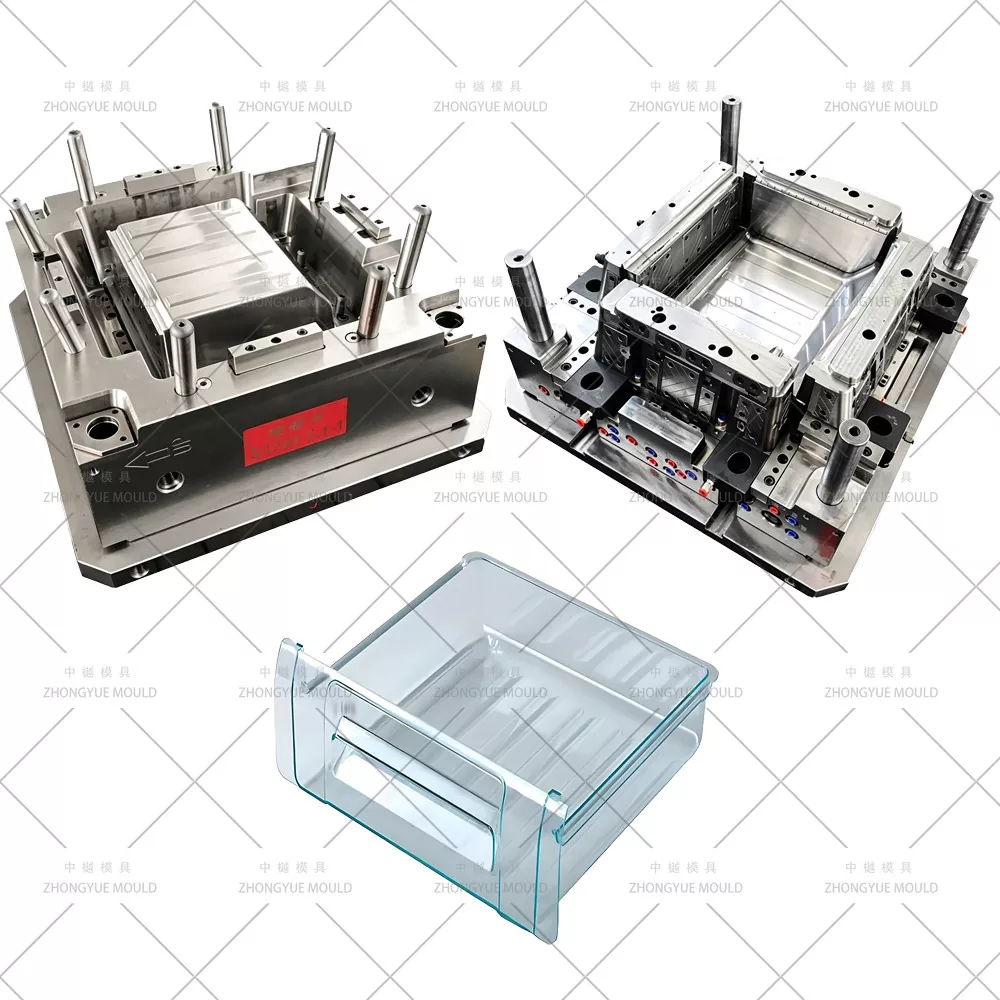

Tên khuôn |
Khuôn ngăn kéo tủ lạnh bằng nhựa |
|
|
khuôn mẫu |
P20,2738,718H,NAK80,2316,S136,H13, v.v. |
|
|
Đế khuôn |
Tự làm, LKM, DME, ASSAB |
|
|
khoang |
Đơn/đa |
|
|
Á hậu |
Á hậu lạnh và Á hậu nóng |
|
|
Thương hiệu Á hậu nóng bỏng |
Thạc sĩ, HUSKY, YUDO, v.v. |
|
|
Phần mềm Degsin |
UG:Aoto CAD, v.v. |
|
|
Cuộc sống khuôn mẫu |
50-100 triệu lượt bắn/ 5-6 năm, thậm chí trong 10 năm bảo trì tốt |
|
|
Thời gian T1 |
45-60 ngày |
|
|
Chất liệu nhựa |
PC ABS |
|
|
Loại cổng |
Cổng xác định, Cổng cạnh, Cổng phụ, Cổng phim, Cổng van, Cổng mở, v.v. |
|
|
Xử lý bề mặt khuôn |
EDM, kết cấu, đánh bóng có độ bóng cao |
|
|
Hệ thống chất lượng |
ISO9001 |
|
|
Mã HS |
8480719090 |
|
|
Nguồn gốc |
Hoàng Nham Chiết Giang Trung Quốc |
|
|
Bưu kiện |
Vỏ gỗ |
|
|
Vật liệu khuôn |
độ cứng |
Cuộc sống khuôn mẫu |
|
P20 |
HRC 28-33 |
>300.000 bức ảnh |
|
718 |
HRC 33-36 |
>500.000 bức ảnh |
|
H13 |
HRC >43 |
>800.000 bức ảnh |
|
2344 |
HRC >48 |
>800.000 bức ảnh |
|
S136 |
HRC 48-52 |
> 1.000.000 bức ảnh |
Làm cho dự án Khuôn tủ lạnh tiếp theo của bạn trở nên tươi sáng hơn!

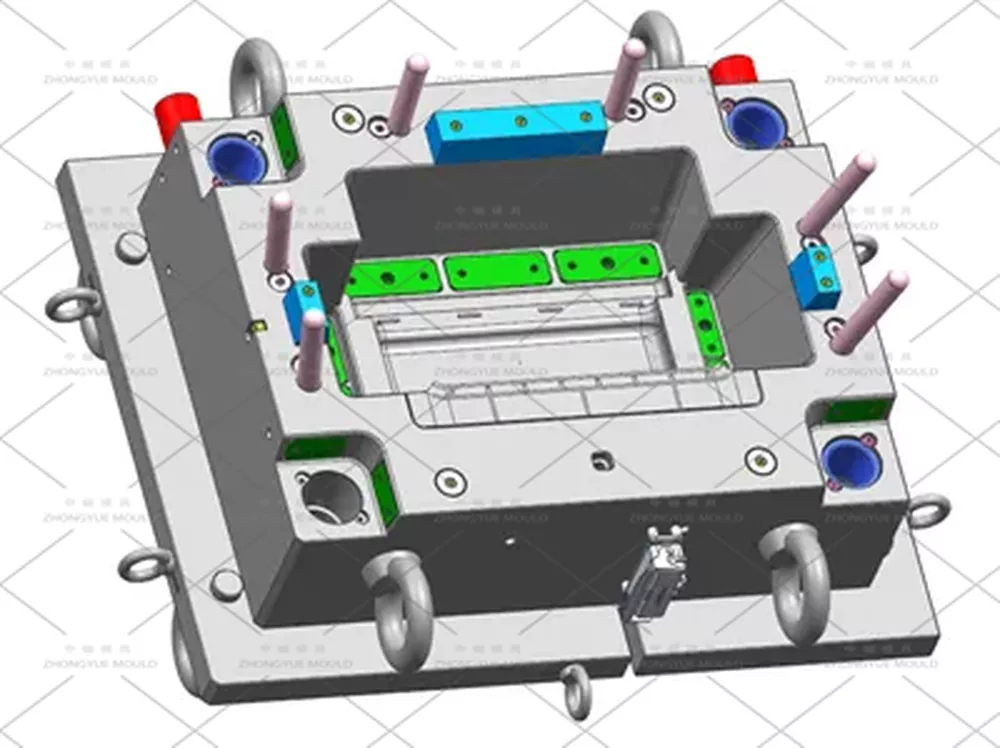

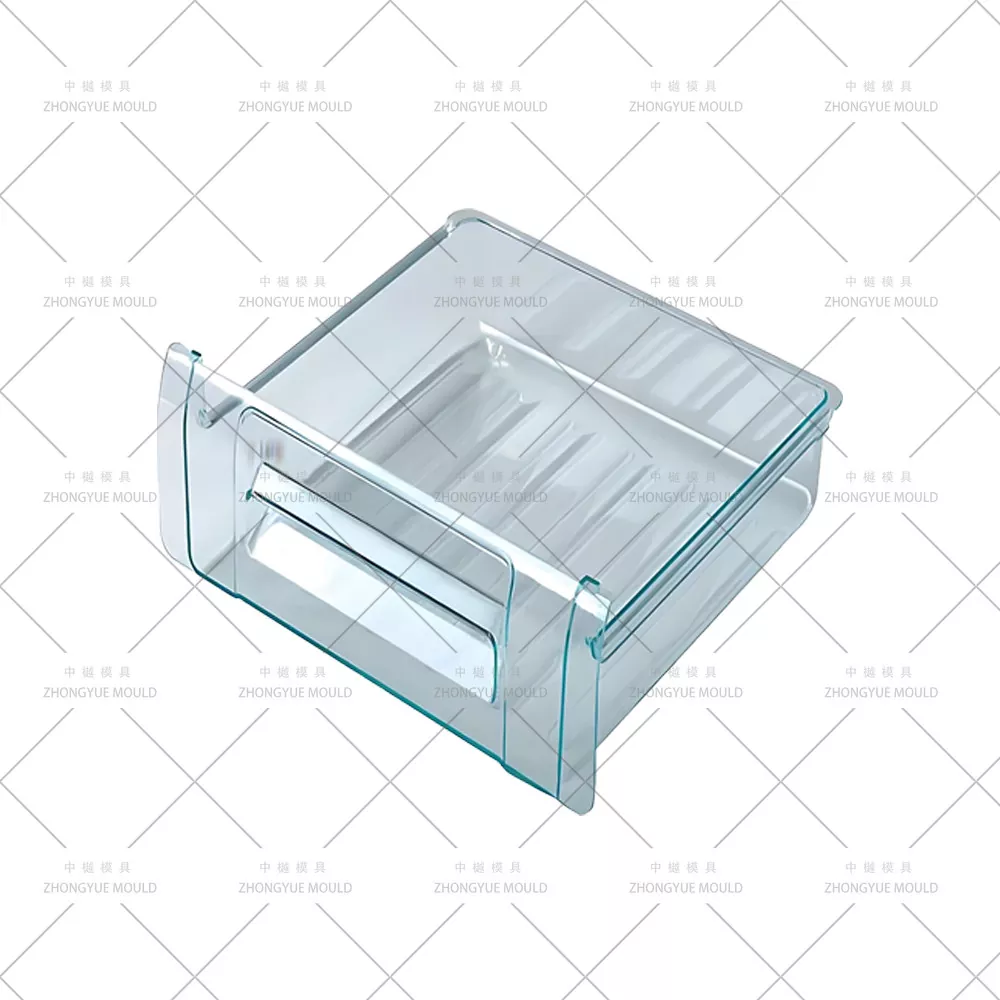

Ngăn kéo tủ lạnh có hình dạng phức tạp, bao gồm:
Một bề mặt hình vòm ở mặt trước phía trên.
Nhiều khóa (ở trung tâm phía trước, bề mặt bên trong và cả hai bên).
Một chiếc váy hẹp (rộng khoảng 8 mm) dọc theo miệng ngăn kéo.

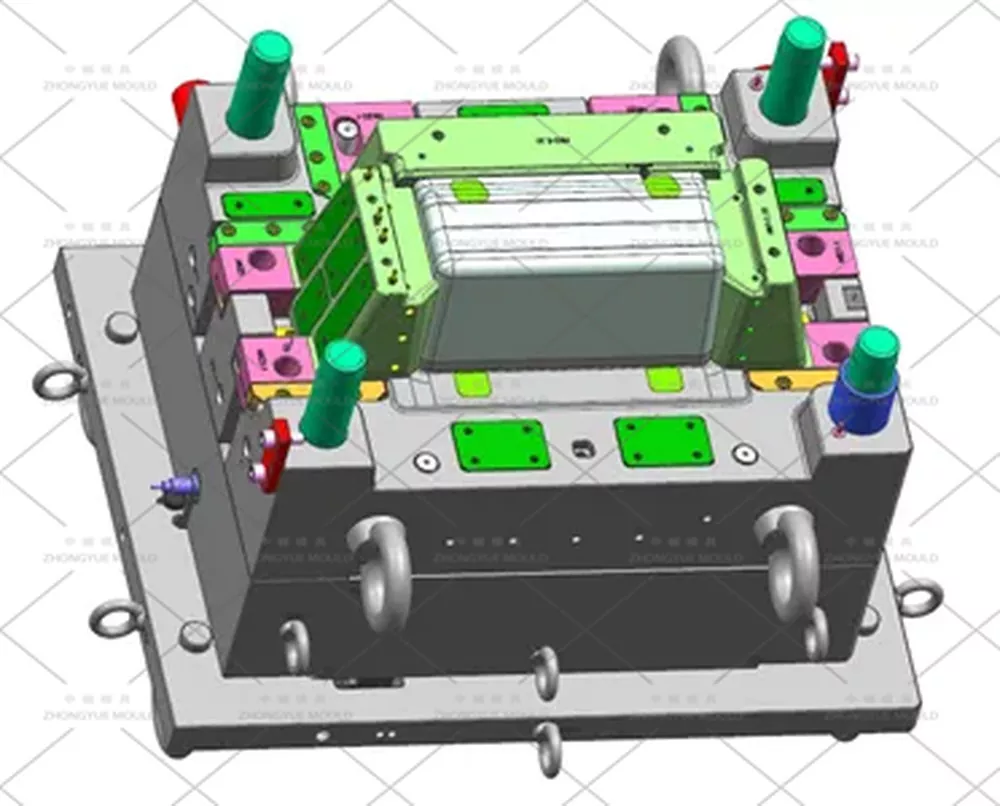

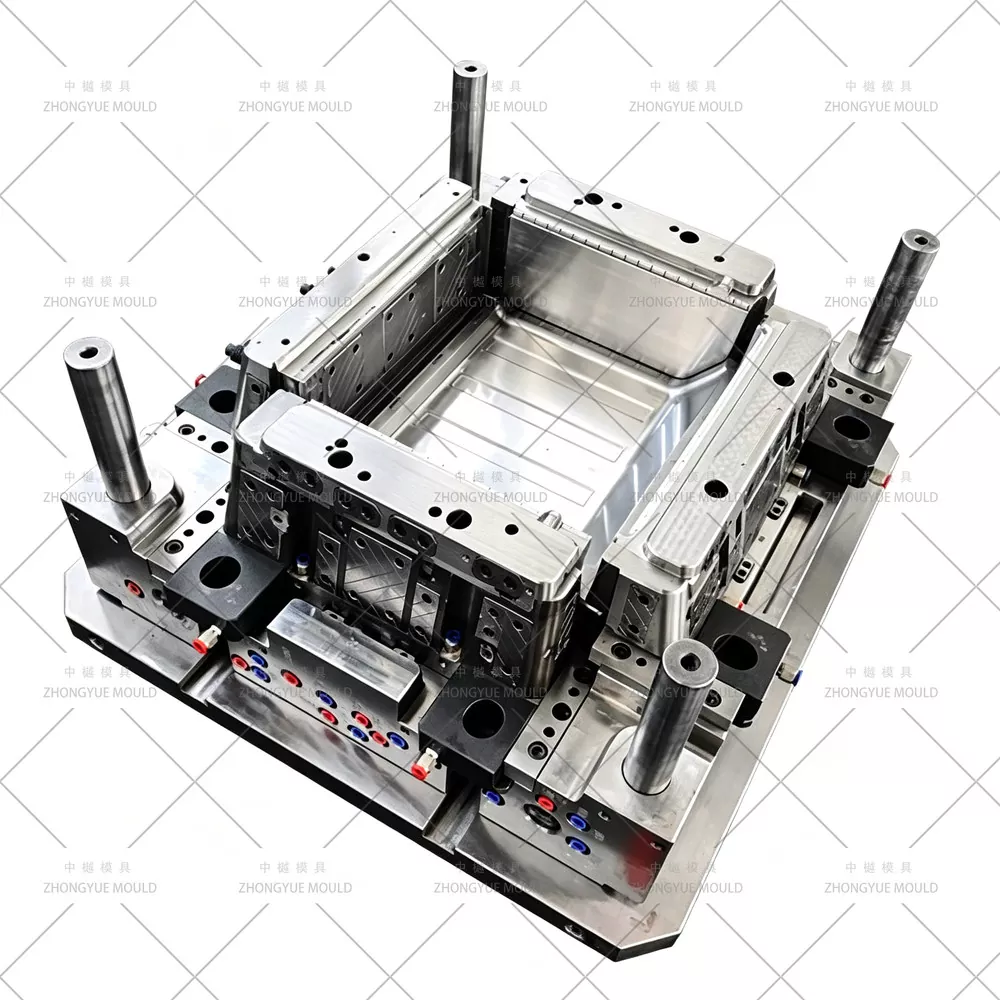

Để vượt qua những thách thức trong quá trình deMoulding, chúng tôi đã triển khai giải pháp kết hợp kết hợp các thanh trượt Khuôn cố định, thanh trượt bên và cơ chế deMoulding đẩy xiên để giải phóng tất cả các đường cắt mà không làm hỏng phần PS trong suốt.
|
Phần |
Thành phần/Hệ thống |
Các tính năng kỹ thuật chính và logic thiết kế |
|
2.1 |
Thanh trượt phía trước |
Cấu trúc: Thiết kế tích hợp cho độ bền cao. Tính thẩm mỹ: Rãnh trượt ẩn trên ghế để ngăn các đường hằn trên bề mặt nhìn thấy được. |
|
2.2 |
Cơ chế trượt bên |
Cấu trúc: Trụ dẫn hướng nghiêng + thanh trượt. Sản xuất: Thiết kế tách rời (thanh trượt + chỗ ngồi) để dễ gia công và bảo trì. |
|
2.3 |
Cơ chế đẩy xiên |
Cấu trúc: Hệ thống khe chữ T cho khóa tay cầm bên trong. Hiệu suất: Thanh đẩy kép đảm bảo chuyển động cân bằng; khe góc cạnh khớp khóa dự thảo. |
|
2.4 |
Hệ thống phóng tiên tiến |
Cấu trúc: Tấm đẩy hình chữ U ba mảnh. Chức năng: Thiết kế dát ngăn ngừa kẹt giấy; thanh đẩy phẳng đảm bảo chuyển động đồng bộ. |
|
2.5 |
Thiết bị phá chân không |
Hệ thống: Bộ thổi kép (Khuôn di chuyển và cố định). Hoạt động: Kích hoạt tuần tự để ngăn chặn các vết nứt chân không trong quá trình mở Khuôn. |
|
2.6 |

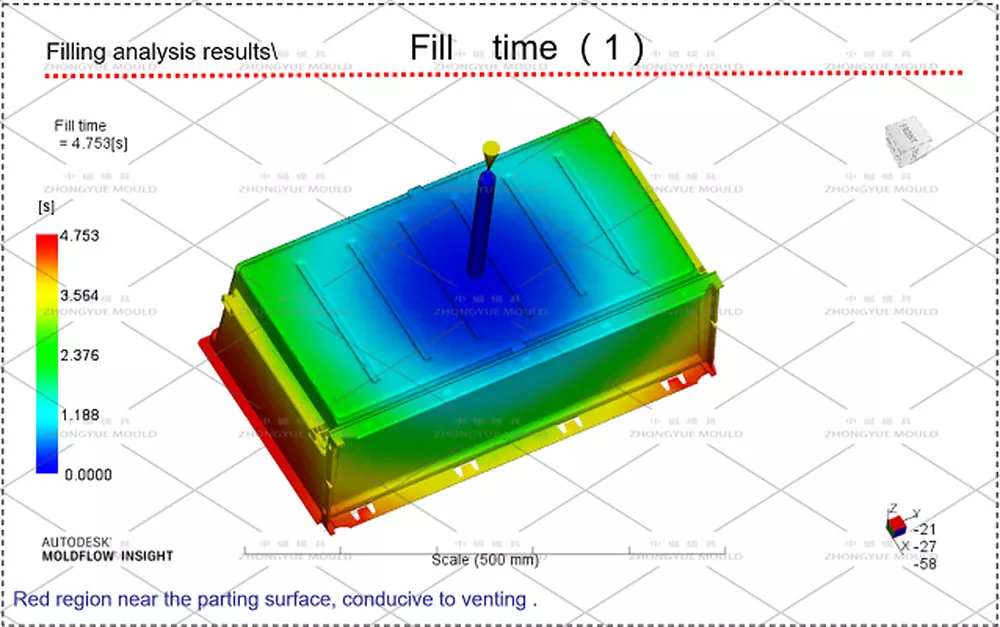

Hệ thống chạy nóng |
Thành phần: Vòi phun van kim Mould-Master. Thiết kế cổng: Vị trí cổng lõm để che dấu vết hàn. |
|
2.7 |

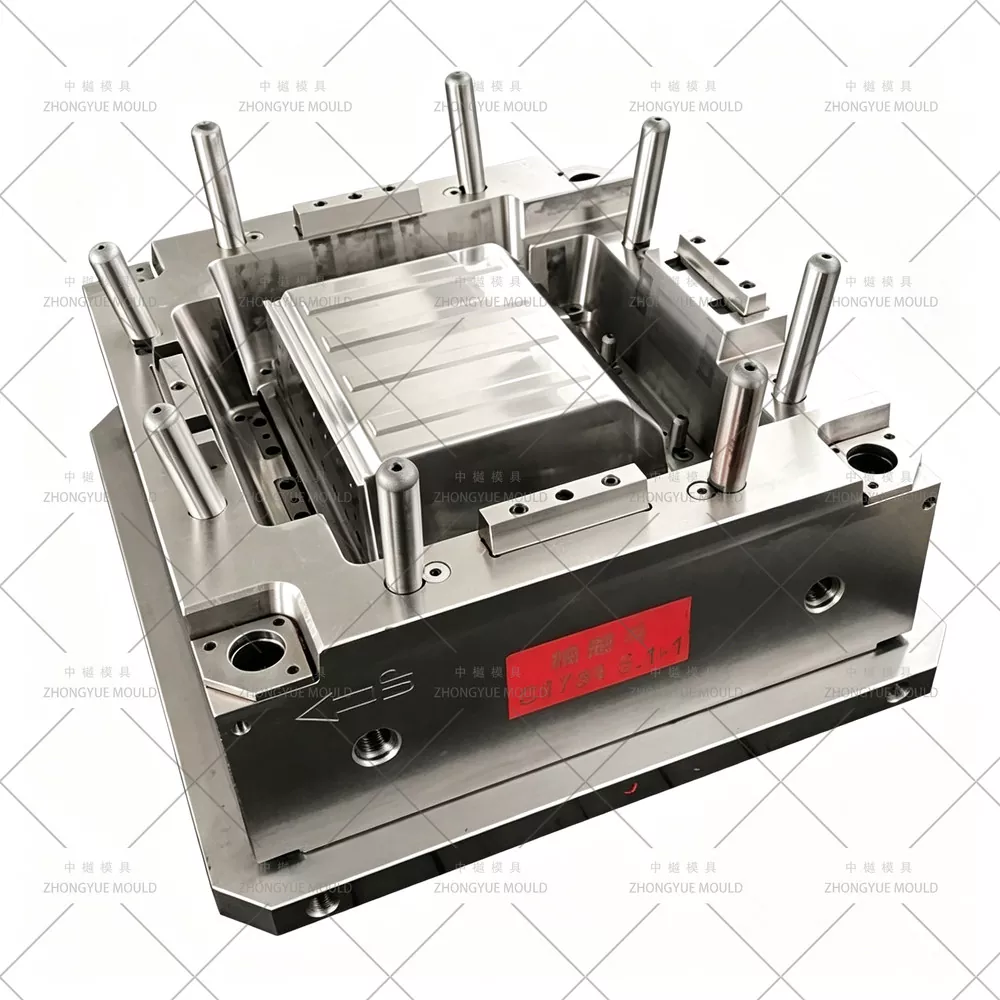

Đế khuôn & Căn chỉnh |
Cấu trúc: Tấm cố định tích hợp + cấu trúc chèn để di chuyển Khuôn. Căn chỉnh: các hố và lỗ hình nón 10° để tự căn chỉnh. |
|
2.8 |

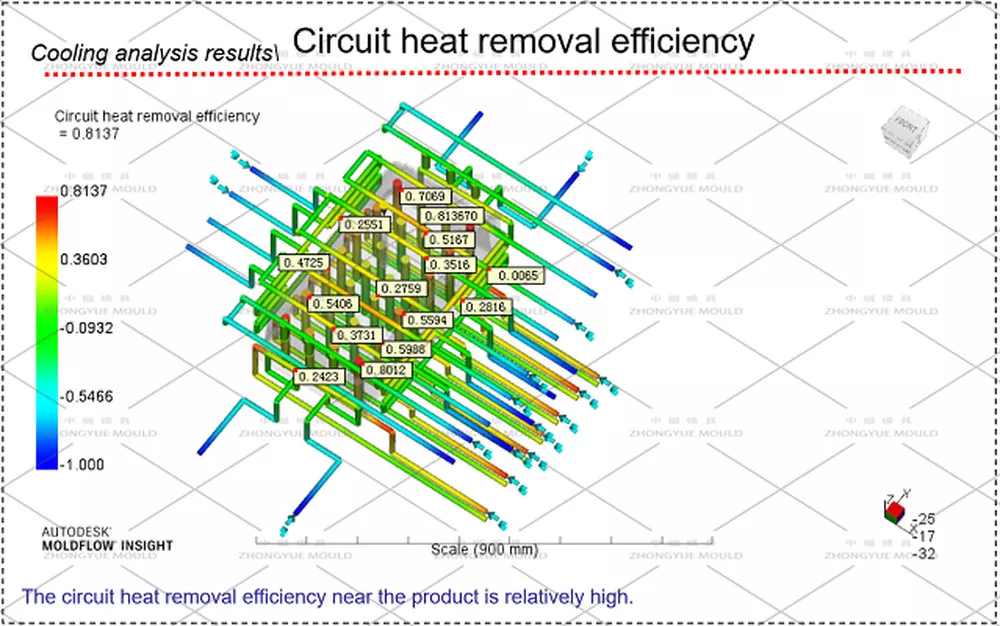

Hệ thống làm mát phù hợp |
Kênh: Mạch độc lập cho Khuôn cố định; các kênh bên trong ngoằn ngoèo cho các khối đẩy xiên. Lợi ích: Ngăn chặn hiện tượng nóng chéo và đảm bảo làm mát đồng đều. |

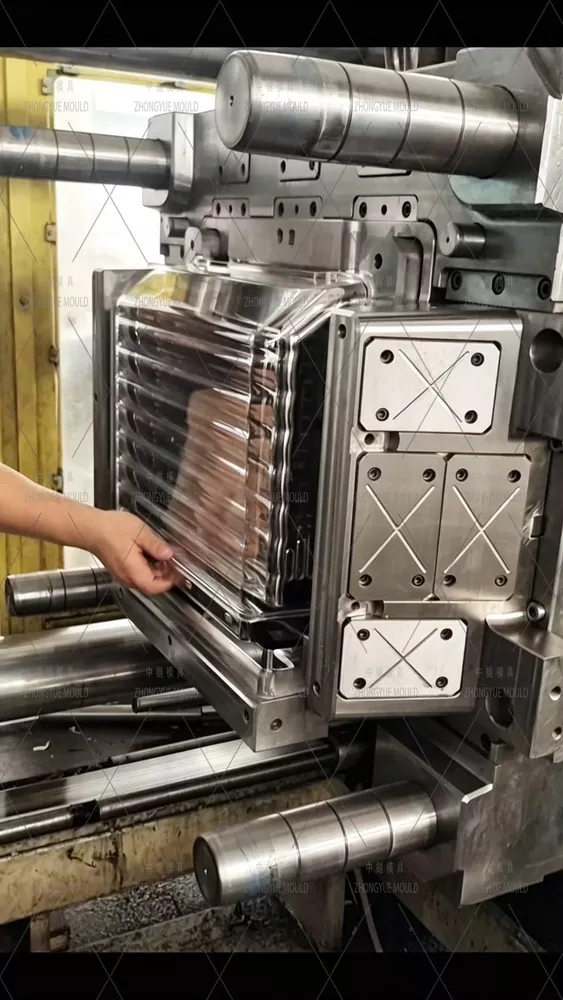

Khuôn hai tấm này hoạt động như sau:
Phun & Làm mát: Á hậu nóng lấp đầy khoang; kênh làm mát củng cố PS.
Mở khuôn: Khuôn di chuyển rút lại. Các cơ cấu trượt và xiên bắt đầu tháo khuôn.
Đẩy: Đầu phun của máy phun kích hoạt hệ thống tấm đẩy, nâng ngăn kéo ra ngoài.
Đặt lại: Quá trình đảo ngược cho chu kỳ tiếp theo.
Danh sách vật liệu:
Tấm khuôn cố định: Thép tôi cứng trước 2711
Khuôn di chuyển: Thép 2311
Thành phần lõi (Thanh trượt/Đẩy xiên): Thép 2711 có thấm nitơ (độ sâu 0,15mm, 50-52HRC)
Đế khuôn: Thép carbon trung bình 1050
Giao thức gia công chính xác:
Lắp ráp-Hoàn thiện lần đầu: Các bộ phận chuyển động quan trọng (lõi, thanh trượt, đẩy) được lắp ráp trước khi hoàn thiện CNC cuối cùng để loại bỏ sự khác biệt về bước.
Kết cấu EDM: Các tấm đẩy được khắc điện với nhau để ngăn chặn các đường phân chia có thể nhìn thấy được.
Cắt dây: Sử dụng các tài liệu tham khảo do NC cung cấp để căn chỉnh ở cấp độ micron.
Được thúc đẩy bởi triết lý:
Zhongyue Mold là công ty hàng đầu trong lĩnh vực khuôn ép nhựa điều hòa không khí. Đội ngũ kỹ sư và nhà thiết kế giàu kinh nghiệm của chúng tôi có nhiều thập kỷ kinh nghiệm tổng hợp trong lĩnh vực thiết kế và sản xuất khuôn vỏ máy điều hòa bằng nhựa. Chúng tôi cung cấp một dịch vụ toàn diện, chuyên sản xuất khuôn che điều hòa chất lượng cao và độ chính xác cao. Chúng tôi cũng đã hỗ trợ nhiều khách hàng trong việc tùy chỉnh các loại dây chuyền đúc vỏ điều hòa bằng nhựa.
Chúng tôi cũng có thể cung cấp hỗ trợ toàn diện trong việc quản lý quy trình sản xuất của bạn. Bộ phận thu mua sẽ thu mua nguyên liệu thô chất lượng cao, còn bộ phận kỹ thuật sẽ lựa chọn công thức nhựa phù hợp. Căn cứ vào các thông số của vỏ bọc điều hòa bằng nhựa theo yêu cầu về tuổi thọ của khuôn nhựa và định vị thị trường, chúng tôi sẽ lựa chọn các thông số, cấu tạo vỏ bọc điều hòa bằng nhựa phù hợp nhất, v.v. Năng lực sản xuất dồi dào của chúng tôi cho phép chúng tôi cung cấp Vỏ bọc điều hòa bằng nhựa kịp thời, với giá cả cạnh tranh và chất lượng đảm bảo.
