Việc sản xuất khuôn tủ lạnh bằng nhựa hiện đại phức tạp hơn nhiều so với việc tạo khuôn một hộp nhựa đơn giản. Những thành phần này đòi hỏi độ chính xác tuyệt đối, sự hoàn hảo về mặt thẩm mỹ và tính toàn vẹn của cấu trúc. Tại Zhongyue Mold, chúng tôi chuyên về kỹ thuật Khuôn ép tủ lạnh để điều hướng các hình dạng phức tạp — từ bề mặt cong và khóa đa hướng đến váy hẹp — đảm bảo sản xuất hoàn hảo và Đúc dễ dàng mà không làm hỏng vật liệu PS trong suốt mỏng manh.
|
Tên khuôn |
Khuôn tủ lạnh bằng nhựa |
|
|
khuôn mẫu |
P20,2738,718H,NAK80,2316,S136,H13, v.v. |
|
|
Đế khuôn |
Tự làm, LKM, DME, ASSAB |
|
|
khoang |
Đơn/đa |
|
|
Á hậu |
Á hậu lạnh và Á hậu nóng |
|
|
Thương hiệu Á hậu nóng bỏng |
Thạc sĩ, HUSKY, YUDO, v.v. |
|
|
Phần mềm Degsin |
UG:Aoto CAD, v.v. |
|
|
Cuộc sống khuôn mẫu |
50-100 triệu lượt bắn/ 5-6 năm, thậm chí trong 10 năm bảo trì tốt |
|
|
Thời gian T1 |
45-60 ngày |
|
|
Chất liệu nhựa |
PC ABS |
|
|
Loại cổng |
Cổng xác định, Cổng cạnh, Cổng phụ, Cổng phim, Cổng van, Cổng mở, v.v. |
|
|
Xử lý bề mặt khuôn |
EDM, kết cấu, đánh bóng có độ bóng cao |
|
|
Hệ thống chất lượng |
ISO9001 |
|
|
Mã HS |
8480719090 |
|
|
Nguồn gốc |
Hoàng Nham Chiết Giang Trung Quốc |
|
|
Bưu kiện |
Vỏ gỗ |
|
|
Vật liệu khuôn |
độ cứng |
Cuộc sống khuôn mẫu |
|
P20 |
HRC 28-33 |
>300.000 bức ảnh |
|
718 |
HRC 33-36 |
>500.000 bức ảnh |
|
H13 |
HRC >43 |
>800.000 bức ảnh |
|
2344 |
HRC >48 |
>800.000 bức ảnh |
|
S136 |
HRC 48-52 |
> 1.000.000 bức ảnh |
Làm cho dự án Khuôn tủ lạnh tiếp theo của bạn trở nên tươi sáng hơn!
Tủ lạnh có cấu trúc bộ phận phức tạp đặt ra những thách thức đáng kể cho việc tháo khuôn. Đội ngũ kỹ thuật của chúng tôi khắc phục những điều này thông qua các thiết kế cơ khí sáng tạo:
|
Tính năng/Hệ thống |
Lợi thế kỹ thuật & logic thiết kế của Zhongyue |
|
Lai tạo khuôn |
Thử thách: Có nhiều đường cắt ở mặt trước, mặt bên và thành trong. Giải pháp: Một hệ thống đồng bộ kết hợp các thanh trượt Khuôn cố định, thanh trượt bên và cơ cấu đẩy xiên đảm bảo đẩy các bộ phận PS phức tạp ra mà không bị hư hỏng. |
|
Thanh trượt phía trước |
Thiết kế: Cấu trúc tích hợp cho độ bền tối đa. Tính thẩm mỹ: Rãnh trượt được giấu một cách chiến lược trên ghế để loại bỏ hoàn toàn các đường hằn có thể nhìn thấy trên bề mặt bên ngoài. |
|
Cơ chế trượt bên |
Thiết kế: Trụ dẫn hướng nghiêng + thiết kế thanh trượt chia đôi. Lợi ích: Tạo điều kiện thuận lợi cho việc gia công CNC dễ dàng hơn và đơn giản hóa việc bảo trì trong tương lai mà không ảnh hưởng đến tính toàn vẹn của cấu trúc. |
|

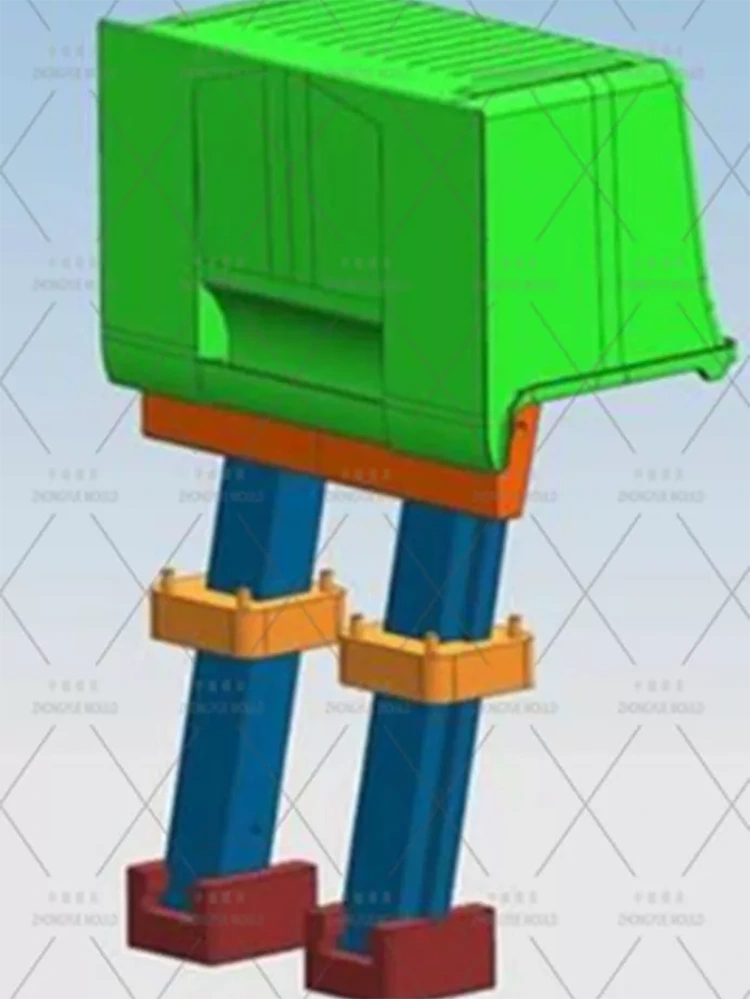

Cơ chế đẩy xiên |
Thiết kế: Hệ thống khe chữ T được thiết kế riêng cho khóa tay cầm bên trong. Hiệu suất: Được trang bị thanh đẩy kép để chuyển động cân bằng hoàn hảo; các khe có góc khớp chính xác với góc nghiêng của khóa. |
|
Hệ thống phóng tiên tiến |
Thiết kế: Tấm đẩy hình chữ U ba mảnh có cấu trúc dát. Chức năng: Ngăn ngừa kẹt cơ học trong khi thanh đẩy phẳng đảm bảo chuyển động đồng bộ để đẩy các bộ phận đồng đều. |
|
Thiết bị phá chân không |
Hệ thống: Bộ thổi kép được tích hợp vào cả Khuôn di động và Khuôn cố định. Vận hành: Kích hoạt tuần tự khi mở Khuôn để ngăn chặn các vết nứt hoặc biến dạng bộ phận do chân không gây ra. |
|
Hệ thống chạy nóng |
Thành phần: Vòi phun van kim Mould-Master. Thiết kế cổng: Vị trí cổng chìm được bố trí một cách chiến lược để che giấu các vết hàn, đảm bảo bề mặt nguyên sơ có thể nhìn thấy được. |
|
Làm mát phù hợp |
Kênh: Mạch độc lập cho Khuôn cố định; các kênh bên trong ngoằn ngoèo cho các khối đẩy xiên. Lợi ích: Đảm bảo tản nhiệt đồng đều, ngăn ngừa hiện tượng sinh nhiệt chéo và giảm thiểu thời gian chu kỳ. |
Để đảm bảo tuổi thọ của Khuôn được kéo dài (vượt quá 500.000 lần chụp) và độ chính xác ở mức micron, các quy trình lựa chọn vật liệu và gia công được kiểm soát chặt chẽ:
Thành phần thép cao cấp:
Tấm khuôn cố định: Thép tôi cứng trước 2711 để tạo sự ổn định.
Tấm lót khuôn di chuyển: Thép 2311 cho khả năng đánh bóng tuyệt vời.
Thành phần lõi (Thanh trượt/Đẩy xiên): Thép 2711 được xử lý thấm nitơ (độ sâu 0,15 mm, đạt 50-52 HRC) để có khả năng chống mài mòn tối ưu.
Đế khuôn: Thép cacbon trung bình chắc chắn 1050.
Căn chỉnh & lắp ráp: Tấm cố định tích hợp và cấu trúc chèn sử dụng các hố và trùm hình nón 10° để tự căn chỉnh hoàn hảo trong quá trình kẹp.
Giao thức gia công chính xác:
Lắp ráp-Hoàn thiện lần đầu: Các bộ phận chuyển động quan trọng (lõi, thanh trượt) được lắp ráp khô trước khi hoàn thiện CNC cuối cùng. Cách tiếp cận chủ động này giúp loại bỏ sự khác biệt ở các bước và đảm bảo tích hợp bộ phận liền mạch.
Kết cấu EDM: Các tấm đẩy trải qua quá trình ăn mòn điện đồng thời để đảm bảo kết cấu bề mặt phù hợp và ngăn chặn các đường phân chia có thể nhìn thấy trên sản phẩm cuối cùng.
Cắt dây: Được thực hiện bằng cách sử dụng các tham chiếu do NC cung cấp để đạt được độ chính xác căn chỉnh ở mức micron.
Khuôn hai tấm được tối ưu hóa của chúng tôi hoạt động liền mạch để tối đa hóa hiệu quả sản xuất của bạn:
Phun và làm mát: Hệ thống dẫn nóng Mould-Master bơm nhựa nóng chảy vào khoang. Đồng thời, các kênh làm mát phù hợp độc lập của chúng tôi đông đặc nhanh chóng và đồng đều vật liệu PS.
Mở khuôn: Khuôn di chuyển rút lại. Đã sửa lỗi thanh trượt khuôn, thanh trượt bên và cơ cấu xiên bắt đầu quá trình tháo khuôn được đồng bộ hóa.
Đẩy ra: Đầu phun của máy phun tham gia vào hệ thống tấm đẩy hình chữ U ba mảnh, nâng Tủ lạnh đã được tạo hình hoàn chỉnh ra khỏi khoang một cách an toàn.
Đặt lại: Tất cả các hệ thống rút lại và trở về vị trí ban đầu, được căn chỉnh hoàn hảo và sẵn sàng cho chu kỳ sản xuất tốc độ cao tiếp theo.
Được thúc đẩy bởi triết lý:
Zhongyue Mold là công ty hàng đầu trong lĩnh vực khuôn ép nhựa điều hòa không khí. Đội ngũ kỹ sư và nhà thiết kế giàu kinh nghiệm của chúng tôi có nhiều thập kỷ kinh nghiệm tổng hợp trong lĩnh vực thiết kế và sản xuất khuôn vỏ máy điều hòa bằng nhựa. Chúng tôi cung cấp một dịch vụ toàn diện, chuyên sản xuất khuôn che điều hòa chất lượng cao và độ chính xác cao. Chúng tôi cũng đã hỗ trợ nhiều khách hàng trong việc tùy chỉnh các loại dây chuyền đúc vỏ điều hòa bằng nhựa.
Chúng tôi cũng có thể cung cấp hỗ trợ toàn diện trong việc quản lý quy trình sản xuất của bạn. Bộ phận thu mua sẽ thu mua nguyên liệu thô chất lượng cao, còn bộ phận kỹ thuật sẽ lựa chọn công thức nhựa phù hợp. Căn cứ vào các thông số của vỏ bọc điều hòa bằng nhựa theo yêu cầu về tuổi thọ của khuôn nhựa và định vị thị trường, chúng tôi sẽ lựa chọn các thông số, cấu tạo vỏ bọc điều hòa bằng nhựa phù hợp nhất, v.v. Năng lực sản xuất dồi dào của chúng tôi cho phép chúng tôi cung cấp Vỏ bọc điều hòa bằng nhựa kịp thời, với giá cả cạnh tranh và chất lượng đảm bảo.
