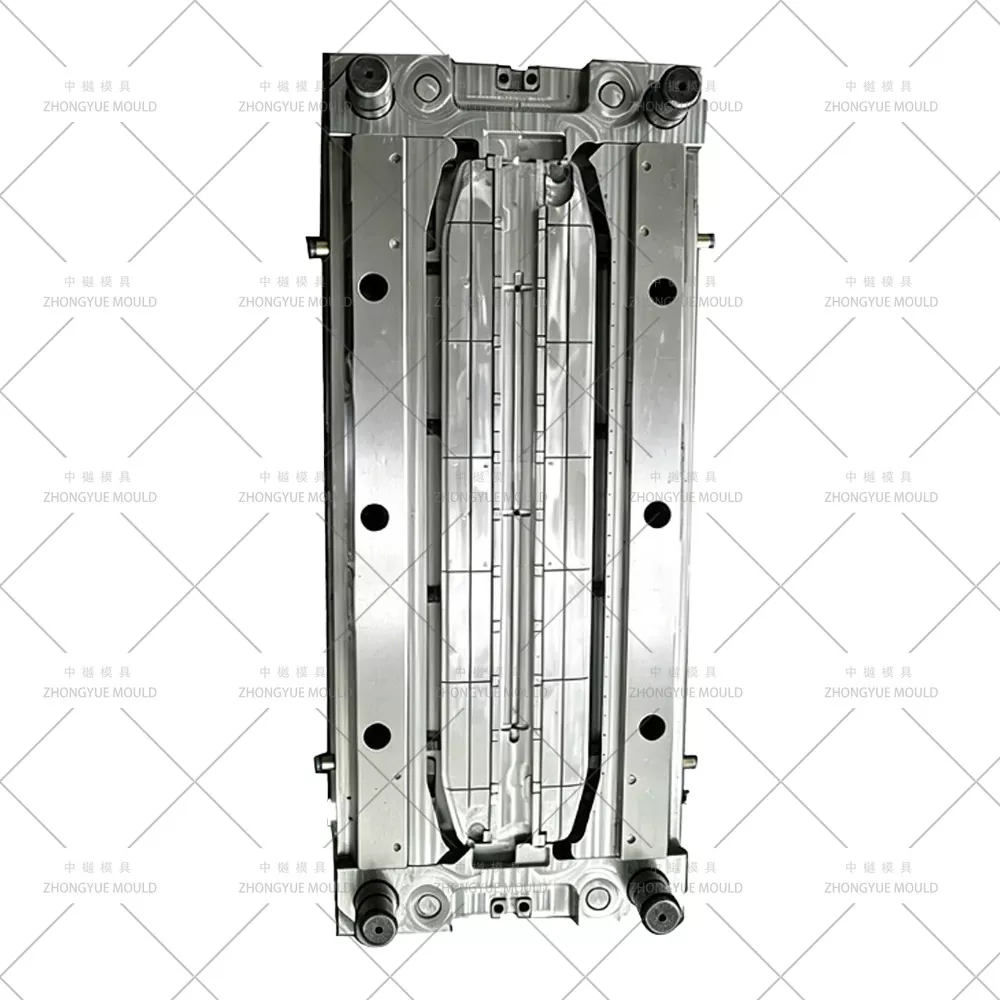

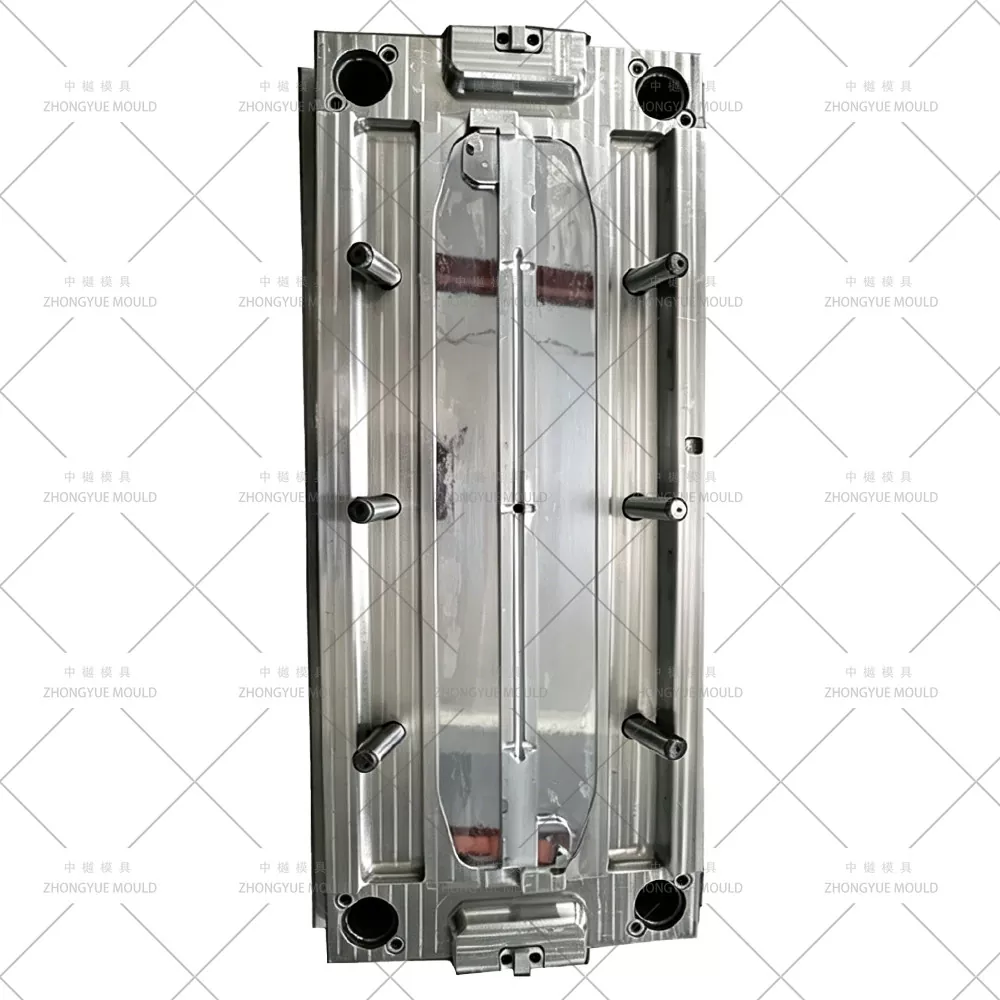

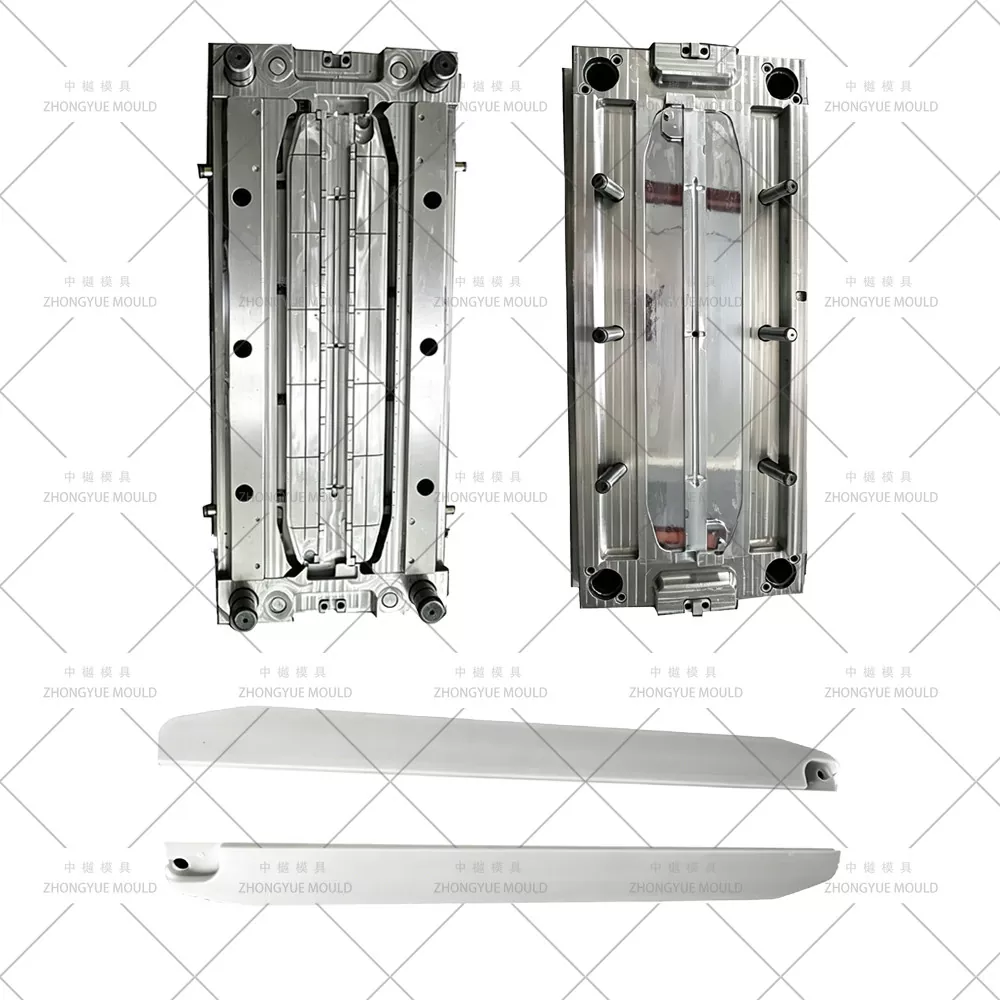

Khuôn nhựa tủ lạnh

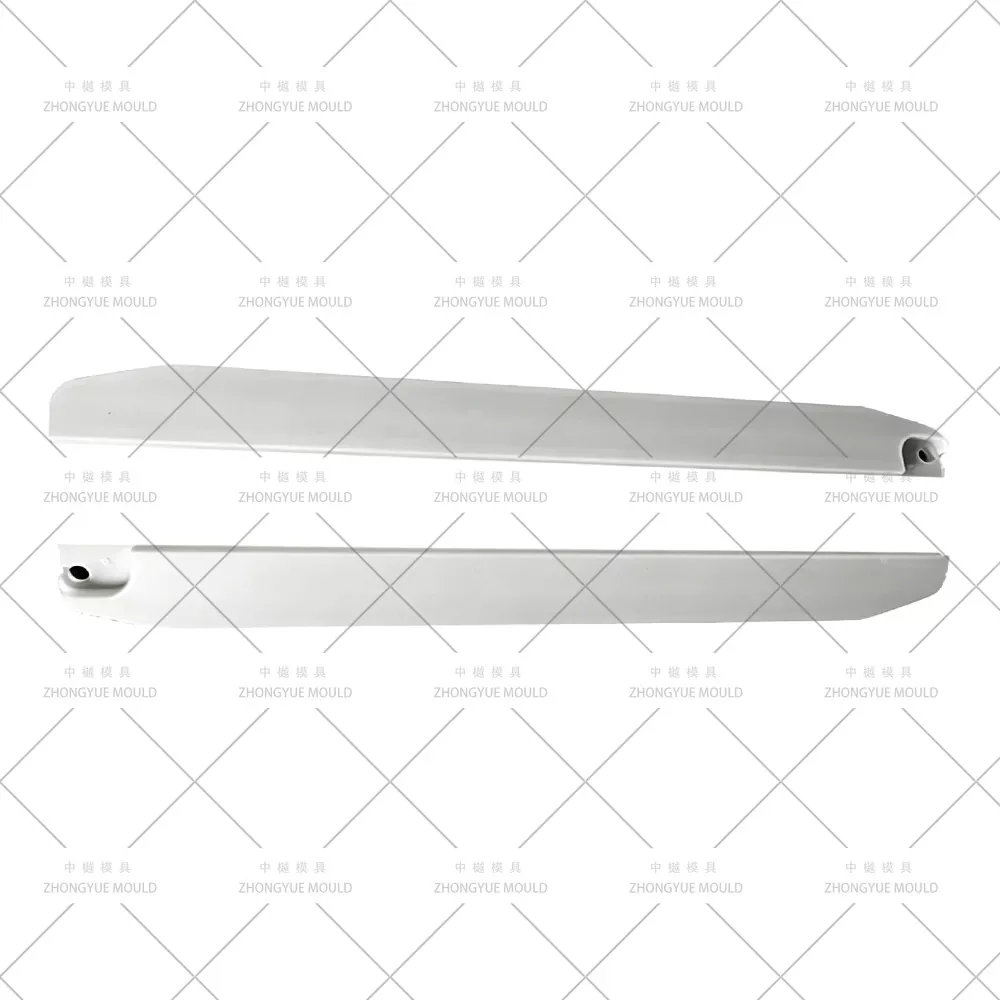

Tay nắm cửa tủ lạnh là một bộ phận quan trọng về mặt thẩm mỹ và chức năng, tích hợp cột và tay nắm vào một bộ phận duy nhất. Tại Zhongyue Mould, chúng tôi cung cấp Khuôn tủ lạnh bằng nhựa có độ chính xác cao được thiết kế để sản xuất hàng loạt cả tay cầm ngăn đông và ngăn chuyển đổi.

Bằng cách sử dụng công nghệ 1-Mould-2-Cavities tiên tiến, Khuôn của chúng tôi cho phép các nhà sản xuất sản xuất đồng thời hai thiết kế tay cầm khác nhau trong một chu kỳ. Cách tiếp cận này cải thiện đáng kể hiệu quả sản xuất và giảm chi phí sản xuất trong khi vẫn duy trì các tiêu chuẩn nghiêm ngặt về hình thức mà ngành công nghiệp thiết bị yêu cầu.

Thách thức kỹ thuật: Tại sao việc xử lý khuôn mẫu lại khó khăn

Tay nắm cửa tủ lạnh được phân loại là bộ phận có thành mỏng, dài với hình dạng phức tạp. Những thách thức chính bao gồm:

Chất lượng bề mặt: Không được phép có dấu cổng, vết hàn, bong bóng hoặc vết trầy xước.

Hình học phức tạp: Các tính năng bao gồm các đường cắt sâu (lên đến 14,3mm), các đường gân gia cố, cửa sổ hiển thị và các bề mặt cong.

Độ chính xác về kích thước: Các bề mặt tiếp xúc (S1 & S2) phải phẳng hoàn toàn để kết nối liền mạch với vỏ cửa.

Dòng nguyên liệu: Với chiều dài vượt quá 900mm (đối với tay cầm của tủ đông) và độ dày thành trung bình là 1,8mm, việc duy trì cân bằng dòng chảy tan chảy trên một khoảng cách dài là rất quan trọng.

Giải pháp Kỹ thuật của Zhongyue

Để vượt qua những thách thức này, chúng tôi đã triển khai một thiết kế Khuôn mẫu mạnh mẽ tập trung vào ba công nghệ cốt lõi: Gating, Cooling và DeMoulding.

1. Hệ thống chạy nóng van tuần tự (Zero Weld Lines)

Để ngăn chặn các đường hàn xấu xí trên bề mặt có thể nhìn thấy của tay cầm, chúng tôi sử dụng Hệ thống chạy nóng van kim định giờ.

Công nghệ: Điều khiển van tuần tự một chiều (G1→G2→G3→G4→G5).

Cấu trúc: Kết hợp một vòi phun nhiệt sơ cấp, tấm dẫn nhiệt và vòi phun nhiệt thứ cấp.

Lợi ích: Bằng cách kiểm soát thời gian đóng/mở của từng vòi phun thông qua cuộn dây điện từ và bộ điều khiển, chúng tôi quản lý được dòng chảy tan chảy phía trước. Điều này giúp loại bỏ hiệu quả các vết hàn hoặc di chuyển chúng đến các bề mặt ẩn, không quan trọng.

Bố trí: 5 cửa cho tay cầm ngăn đông dài hơn và 4 cửa cho tay cầm chuyển đổi ngắn hơn, đảm bảo nạp đầy cân bằng.

[Chèn hình ảnh: Hình 3 - Sơ đồ hệ thống cổng]

2. Cơ chế kéo và tháo khuôn đa hướng

Với các đường cắt được phân bổ trên các mặt phẳng khác nhau (T1–T7), thao tác phóng đơn giản sẽ không hiệu quả. Khuôn mẫu của chúng tôi tích hợp nhiều hệ thống tháo khuôn:

[Chèn hình ảnh: Hình 5 - Cơ chế thanh trượt và bài hướng dẫn góc cạnh]

3. Hệ thống làm mát 3D để cân bằng nhiệt

Làm mát không đều dẫn đến cong vênh. Chúng tôi đã thiết kế một bố cục làm mát bằng nước phức tạp:

Chèn khuôn cố định: 8 nhóm kênh làm mát (~15mm tính từ thành khoang).

Miếng đệm khuôn di động: 6 nhóm mạch (ống tuần hoàn + giếng nước có vách ngăn).

Thanh trượt: Ống nước tuần hoàn chuyên dụng cho thanh trượt lớn.

Kết quả: Làm mát nhanh và đồng đều, cân bằng nhiệt độ Khuôn trong khoảng 80–90°C để tránh co ngót và ứng suất bên trong.

Quy trình làm việc khuôn

Phun: Nhựa nóng chảy (ABS) đi vào qua các vòi phun nóng van tuần tự (G1–G5) theo trình tự thời gian.

Mở & Kéo lõi: Khuôn mở ra và các chốt dẫn hướng góc cạnh dẫn động các thanh trượt để kéo lõi bên.

Đẩy ra: Tấm đẩy kích hoạt thanh đẩy tròn và khối đẩy để đẩy tay cầm đã hoàn thiện (Khoảng cách: 60mm).

Đặt lại: Tất cả các thành phần trở về vị trí ban đầu, sẵn sàng cho chu kỳ tiếp theo.
