ZHONGYUE MOLD là nhà sản xuất khuôn ép chuyên nghiệp của Trung Quốc cung cấp Khuôn ghế nhựa bãi biển / Khuôn Chaise Longue có thể điều chỉnh (Ghế tắm nắng trong khu nghỉ dưỡng, Ghế tựa bên hồ bơi, Giường hiên không thấm nước) cho các khu nghỉ dưỡng năm sao, câu lạc bộ bãi biển, nhà cung cấp trang phục tàu du lịch và các thương hiệu nội thất ngoài trời cao cấp trên toàn cầu. Không giống như những chiếc ghế thẳng đứng tiêu chuẩn, Ghế Beach Lounge là bệ ngả lưng có chiều dài tối đa (dài 1,5m–2,0m) được thiết kế để thư giãn kéo dài. Chúng thường có tựa lưng có thể điều chỉnh được nhiều vị trí (3–7 vị trí khóa) và phải chịu được sự tiếp xúc liên tục với nước muối phun, clo, bức xạ tia cực tím cường độ cao và mài mòn cát.
Những khuôn này được thiết kế cho hỗn hợp PP Copolymer chịu va đập cao, ổn định tia cực tím và kháng clo (MFR 8–12) hoặc ASA/PMMA để có khả năng chịu thời tiết vượt trội. Những thách thức chính bao gồm ngăn chặn hiện tượng cong vênh theo chiều dọc trên nhịp 2 mét và tạo hình cơ cấu bánh cóc phức tạp cho phần tựa lưng. Khuôn của chúng tôi có mạch làm mát BeCu lớn, cấu trúc sườn được tối ưu hóa và hệ thống đẩy mạnh mẽ để đảm bảo ghế nằm phẳng, ổn định và thoải mái.
Từ những chiếc ghế dài đơn mảnh tối giản cho đến những chiếc ghế dài sang trọng có bánh xe và tựa đầu bằng gối, chúng tôi cung cấp bản đánh giá DFM đầy đủ, tập trung vào phân bổ tải trọng kết cấu và dòng vật liệu ven biển trước khi cắt thép.
|
Mục |
Thông số kỹ thuật / Tùy chọn |
|
|
Tên khuôn |
Khuôn Ghế Nhựa Beach Lounge (Chaise Longue / Sun Lounger có thể điều chỉnh) |
|
|
Khoang & lõi thép |
Khoang: 718H (HRC 33–38) hoặc 2738HH (ổn định). Cốt lõi: 718H. Chi tiết bánh cóc: SKD61 (HRC 48–52). |
|
|
Loại khuôn |
khuôn hai tấm; Xây dựng hạng nặng |
|
|
Đế khuôn |
LKM/DME Heavy-Duty (Trọng lượng 5.0T – 10.0T tùy size) |
|
|
sâu răng |
Tiêu chuẩn 1×1 (Do kích thước và số lượng cảnh quay lớn) |
|
|
Hệ thống Á hậu |
Á hậu lạnh (nhánh chữ Y lớn) std.;Ánh chạy nóng (YUDO/SYNVENTIVE 2–4 mẹo) rất được khuyến khích cho các bộ phận lớn |
|
|
Loại cổng |
(Các) Cổng quạt lớn hoặc (Các) cổng cạnh ở chân đế/bên cạnh |
|
|
Phóng ra |
Ống bọc ngoài (trụ chân) + Chốt đẩy dài (gân) + Thanh thoát y |
|
|
làm mát |
Vách ngăn BeCu khổng lồ xuyên suốt lõi và khoang; Mạch cách ly cho dòng chảy dài |
|
|
Thông gió |
Lỗ thông hơi trên đường chia tay 0,02–0,025mm +Lỗ thông hơi nâng cao cho hỗn hợp ASA/PMMA |
|
|
Hoàn thiện bề mặt |
SPI B1/B2 satin (tiêu chuẩn); VDI 27–30 kết cấu mờ tùy chọn (chống trượt) |
|
|
Tuổi thọ của khuôn |
≥500.000 bức ảnh (718H); ≥1.000.000 bức ảnh (thiết lập cứng hoàn toàn) |
|
|
Vật liệu được đề xuất |
Chất đồng trùng hợp PP ổn định bằng UV/Chlorine, ASA/PMMA (Khả năng chịu thời tiết vượt trội) |
|
|
Phần mềm thiết kế |
UG NX, SolidWorks, AutoCAD, Moldflow (Fill + Cool + Warpage + Long Span Stress) |
|
|
Kiểm soát dung sai |
±0,3 mm chung; Độ phẳng chiều dài ± 0,5mm; Độ chính xác của răng cóc ± 0,1mm |
|
|
Vật liệu khuôn |
độ cứng |
Cuộc sống khuôn mẫu |
|
P20 |
HRC 28-33 |
>300.000 bức ảnh |
|
718 |
HRC 33-36 |
>500.000 bức ảnh |
|
H13 |
HRC >43 |
>800.000 bức ảnh |
|
2344 |
HRC >48 |
>800.000 bức ảnh |
|
S136 |
HRC 48-52 |
> 1.000.000 bức ảnh |
Làm cho dự án Khuôn Ghế Nhựa tiếp theo của bạn trở nên tươi sáng hơn!
Khuôn ghế Beach Lounge là một công cụ hạng nặng, quy mô lớn được thiết kế để sản xuất đồ nội thất ngả lưng cấp khu nghỉ dưỡng:
Cấu hình nghiêng toàn bộ — Ghế nằm gần như phẳng (nghiêng 10–15°) với chiều dài 1,5m–2,0m. Điều này tạo ra những thách thức đáng kể cho việc làm mát và cong vênh.
Cơ chế tựa lưng có thể điều chỉnh - Hầu hết đều có hệ thống bánh cóc hoặc chốt khóa được đúc vào lưng ghế, cho phép người dùng đặt góc (phẳng, đọc, ngồi).
Chống chịu môi trường ven biển — Phải chống phai màu (phổ biến là màu trắng/vàng/xanh), phấn hóa và độ giòn do ánh nắng mặt trời, muối và hóa chất hồ bơi.
Đường viền công thái học — Đệm ngồi và tựa lưng được thiết kế sâu để hỗ trợ vùng thắt lưng và tạo cảm giác thoải mái khi sử dụng lâu dài.
Kiểm soát cong vênh theo chiều dọc (Thử thách số 1)
Một phần nhựa dài 2 mét sẽ tự nhiên cong vênh hoặc xoắn lại. Chúng tôi thiết kế các mạch làm mát đối xứng (vách ngăn BeCu) ở cả hai mặt của lõi và khoang để đảm bảo nhiệt độ đồng đều. Chúng tôi cũng thiết kế một phần vương miện trước nhẹ (lồi 0,2–0,3 mm) trên bề mặt khuôn để bù lại độ co rút của vật liệu và đảm bảo ghế nằm phẳng trên mặt đất.
Cơ chế đúc Ratchet
Phần tựa lưng có thể điều chỉnh được dựa trên các răng bánh cóc đúc sẵn hoặc các khe khóa. Những phần dày này gây ra vết lõm. Chúng tôi sử dụng miếng chèn BeCu trực tiếp phía sau răng bánh cóc và tối ưu hóa áp lực đóng gói để giữ cho răng sắc bén và hoạt động tốt mà không làm chìm bề mặt bên ngoài.
Tối ưu hóa dòng nguyên liệu ven biển
PP và ASA ổn định tia cực tím, có độ nhớt và nhạy cảm với nhiệt cắt. Chúng tôi thiết kế các cổng quạt lớn hoặc nhiều cổng thả nóng để đảm bảo đổ đầy nhẹ nhàng. Hệ thống thông hơi nâng cao (0,02–0,025mm) ngăn ngừa vết cháy trên đường dẫn dòng chảy dài.
Cấu trúc sườn gia cố
Để hỗ trợ người lớn ngả lưng (150kg+ tải trọng tĩnh) mà không bị nặng quá mức, chúng tôi thiết kế một mạng lưới các gân bên trong. Các gân được giữ ở mức 60–70% độ dày thành và có sự chuyển tiếp dần dần để ngăn ngừa sự tập trung ứng suất và vết lún.
Phóng mạnh mẽ cho diện tích lớn
Việc đẩy một bộ phận có kích thước 2m x 0,7m cần nhiều chốt đẩy để phân bổ lực. Chúng tôi sử dụng ống bọc chân đẩy cho trụ chân và chốt đẩy dài trên các gân bên trong. Đôi khi các thanh gạt phôi được sử dụng dọc theo các cạnh để tránh làm cong bộ phận trong quá trình đẩy.
Hoàn thiện bề mặt để sử dụng ven biển
Tiêu chuẩn là SPI B1/B2 satin để che đi vết xước do cát. Lớp hoàn thiện có kết cấu mờ tùy chọn (VDI 27–30) mang lại bề mặt chống trượt và che giấu cặn muối tốt hơn.
Cong vênh nhịp dài & DFM tải - Phân tích bố cục sườn dài 2m. Chạy Moldflow để dự đoán độ cong vênh và vết lõm theo chiều dọc. Thiết kế chiến lược làm mát BeCu quy mô lớn. Mô phỏng tải tĩnh 150kg. Báo cáo DFM miễn phí.
Gia công thép lớn - Gia công thô các khối lõi và khoang lớn. Khoan lỗ sâu hàng km đường dây làm mát.
Lắp cơ cấu bánh cóc — Mài chính xác lõi bánh cóc SKD61. Đảm bảo răng sắc nét và chuyển động trơn tru.

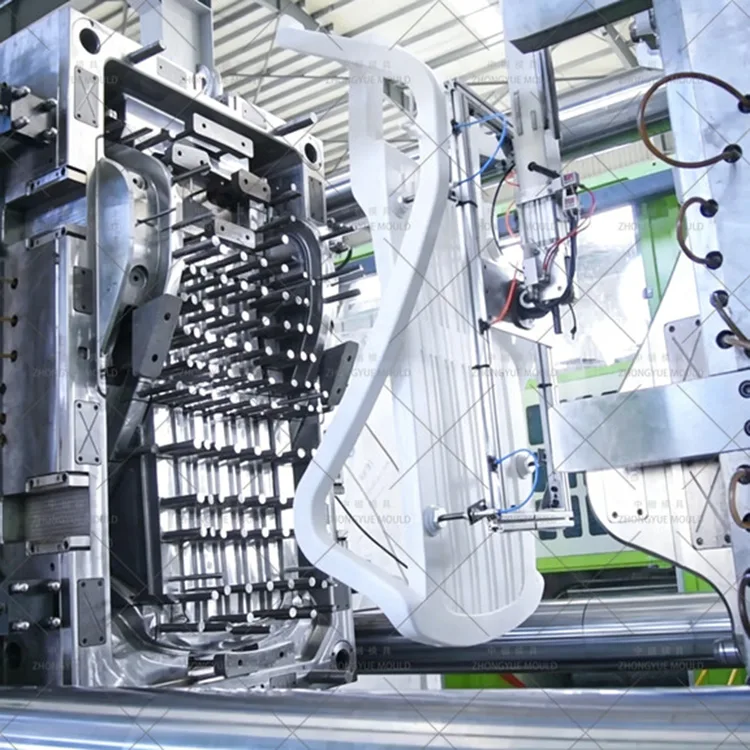

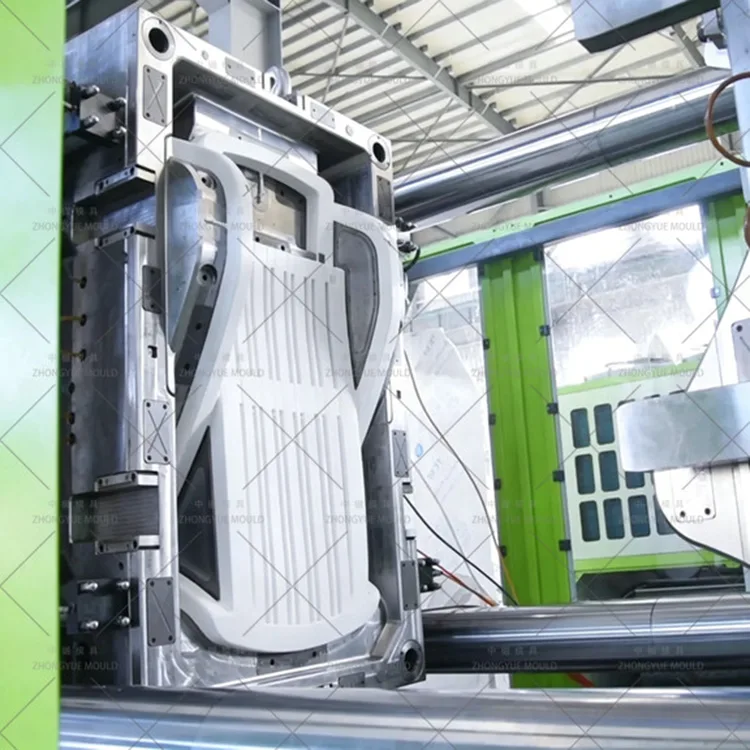

Lắp ráp & thử nghiệm T1 - Lắp ráp hệ thống phun. Chạy thử nghiệm T1 với ASA/PP được chỉ định. Thực hiện kiểm tra tải tĩnh (150kg) và kiểm tra khả năng điều chỉnh (tiếng click bánh cóc). Kiểm tra độ phẳng và vết chìm. Cung cấp video dùng thử + mẫu.
Giao hàng cuối cùng - Đóng gói hạng nặng. Cung cấp hướng dẫn bảo trì khuôn để làm sạch cơ cấu bánh cóc.
Chuyên gia về nhịp dài - Chúng tôi chuyên kiểm soát cong vênh trên các bộ phận bằng nhựa dài hơn 2 mét.
Chuyên gia về vật liệu ven biển - Chúng tôi tối ưu hóa khuôn cho PP và ASA chống tia cực tím/Chlorine, ngăn ngừa vết cháy và đảm bảo dòng chảy.
Thiết kế làm mát lớn — Vách ngăn BeCu đảm bảo chu kỳ nhanh và các bộ phận phẳng, ngay cả ở trọng lượng bắn hơn 10kg.
Tập trung vào Cơ chế Chức năng — Chúng tôi đảm bảo bánh cóc tựa lưng có thể điều chỉnh hoạt động trơn tru trong suốt tuổi thọ của khuôn.
Kinh nghiệm toàn cầu — Khuôn mẫu được cung cấp cho các nhà phát triển khu nghỉ dưỡng ở Maldives, Caribe, Địa Trung Hải và Đông Nam Á.
Hỏi: Làm thế nào để chiếc ghế dài 2 mét không bị cong vênh?
Trả lời: Chúng tôi sử dụng hệ thống làm mát BeCu đối xứng trên cả hai mặt của khuôn và thiết kế một phần vương miện trước nhẹ (lồi 0,2–0,3mm) trên bề mặt khuôn để bù cho độ co ngót.
Hỏi: Bạn có thể nặn tựa lưng có thể điều chỉnh thành một mảnh được không?
A: Có, tựa lưng thường được tích hợp. Thử thách là nặn những chiếc răng bánh cóc vào bên trong. Chúng tôi sử dụng hệ thống làm mát và đóng gói tối ưu hóa BeCu để giữ cho răng luôn sắc bén mà không làm chìm bề mặt bên ngoài.
Hỏi: Chất liệu nào là tốt nhất cho ghế dài trên bãi biển?
Trả lời: Hỗn hợp ASA/PMMA là tốt nhất để giữ màu sắc vượt trội và chống tia cực tím (không phai trong hơn 5 năm). PP ổn định tia cực tím là giải pháp thay thế tiết kiệm chi phí với khả năng chống va đập tốt.
Hỏi: Tôi cần một chiếc máy lớn cỡ nào?
Đáp: Đối với một chiếc ghế nằm dài 1,8m tiêu chuẩn, trọng lượng bóng sẽ là 5–8kg. Bạn sẽ cần một máy ép phun 1000T đến 1800T.
Hỏi: Bạn cần gì cho một báo giá?
A: Bản vẽ 2D (PDF/DWG) + mô hình 3D (STP/IGS) của ghế nằm, chỉ định vật liệu (PP/ASA), màu sắc và khả năng chịu tải/vị trí điều chỉnh cần thiết.
Gửi bản vẽ hoặc thông số kỹ thuật của ghế dài trên bãi biển của bạn tới ZHONGYUE MOULD. Chúng tôi sẽ cung cấp phân tích DFM toàn diện (bao gồm chức năng cong vênh, làm mát và cơ chế) + báo giá chính thức trong vòng 48 giờ làm việc.
Hãy liên hệ với chúng tôi ngay hôm nay để chế tạo Khuôn ép Ghế Beach Lounge bền bỉ, hiệu suất cao!
