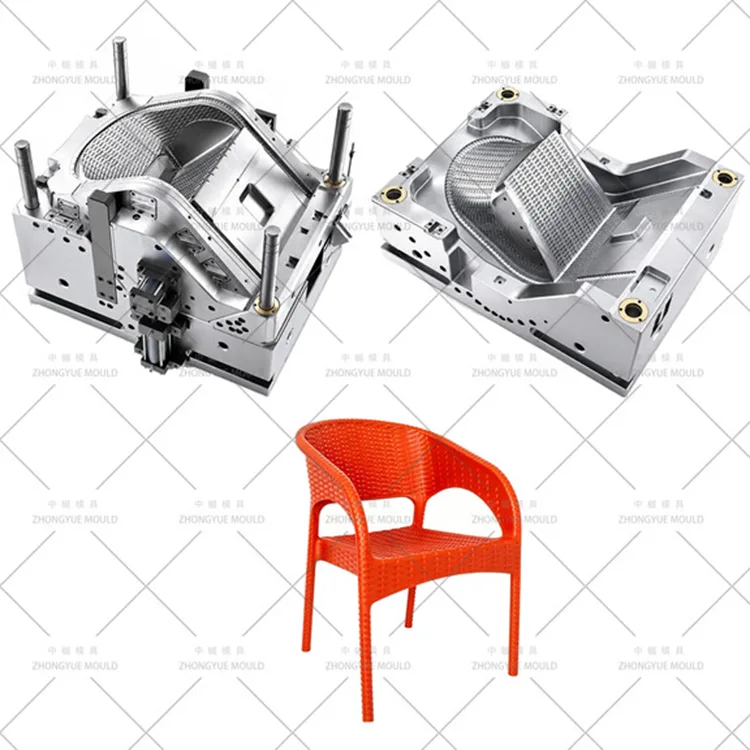

ZHONGYUE MOLD là nhà sản xuất khuôn ép chuyên nghiệp của Trung Quốc cung cấp Khuôn mây nhựa có tay ghế / Khuôn ghế bành ngoài trời đan bằng liễu gai (Ghế mây phù hợp mọi thời tiết, Ghế đan bằng liễu gai tổng hợp, Bộ hội thoại trong sân) cho các thương hiệu nội thất ngoài trời toàn cầu, chuỗi trung tâm sân vườn và nhà quản lý mua sắm khách sạn. Không giống như những chiếc ghế nhựa đặc, Ghế mây có tay bắt chước hình dáng và cảm giác chân thực của mây tự nhiên được dệt bằng tay, nổi bật với các họa tiết mía sâu, phức tạp trên ghế, lưng và tay vịn.
Những chiếc ghế này thường được đúc bằng nhựa PP ổn định tia cực tím dòng chảy cao (MFR 12–18) để lấp đầy lưới phức tạp của các gân gia cố bên trong hỗ trợ lớp vỏ mây có thành mỏng. Khuôn yêu cầu nhúng EDM sâu + khắc axit để tạo ra kết cấu liễu gai thực tế, thanh trượt và bộ nâng cứng H13 để tạo thành tay vịn và khung ghế rỗng, đồng thời làm mát BeCu tích cực để quản lý thời gian chu kỳ. Chúng tôi sản xuất khuôn mẫu cho những chiếc ghế bành kiểu quán rượu cổ điển, ghế trò chuyện sâu và ghế ngồi trong quán cà phê mang vẻ đẹp của đan lát với độ bền của nhựa.
Từ các mẫu mây tre đan tròn truyền thống đến các kết cấu đan lát dệt phẳng hiện đại, chúng tôi cung cấp đánh giá DFM đầy đủ, tập trung vào các góc dự thảo kết cấu, đẩy khung rỗng và thông hơi vật liệu dòng chảy cao trước khi cắt thép.
|
Mục |
Thông số kỹ thuật / Tùy chọn |
|
|
Tên khuôn |
Khuôn Ghế Mây Nhựa Có Tay (Ghế Bành Ngoài Trời Dệt Đan Len) |
|
|
Khoang & lõi thép |
Khoang: 718H (HRC 33–38) hoặc 2738HH. Lõi: 718H. Thanh trượt/Bộ nâng: H13 (2344 ESR, HRC thấm nitơ 48–52) |
|
|
Loại khuôn |
Khuôn hai tấm; Thanh trượt đa năng (3–5) + Hệ thống nâng |
|
|
Đế khuôn |
LKM/DME Heavy-Duty (Trọng lượng 4.0T – 8.0T tùy kích thước ghế) |
|
|
sâu răng |
Tiêu chuẩn 1×1 (Độ phức tạp cấm nhiều khoang) |
|
|
Hệ thống Á hậu |
Á hậu lạnh (nhánh chữ Y lớn) std.; Người chạy nóng (mẹo YUDO/SYNVENTIVE 2–3) tùy chọn |
|
|
Loại cổng |
Cổng tàu ngầm (tiềm ẩn) ở vành/đế trong; Cổng quạt cho hình dạng phức tạp |
|
|
Phóng ra |
Tay áo đẩy (dành cho tay/chân rỗng) + Chốt đẩy dài (trên sườn) |
|
|
làm mát |
Miếng đệm BeCu tại các điểm giao nhau của sườn + Vách ngăn trong lõi ghế + Kênh ngoại vi |
|
|
Thông gió |
Lỗ thông hơi trên đường chia tay 0,01–0,015mm + Tấm chèn bằng thép xốp thiêu kết |
|
|
Hoàn thiện bề mặt |

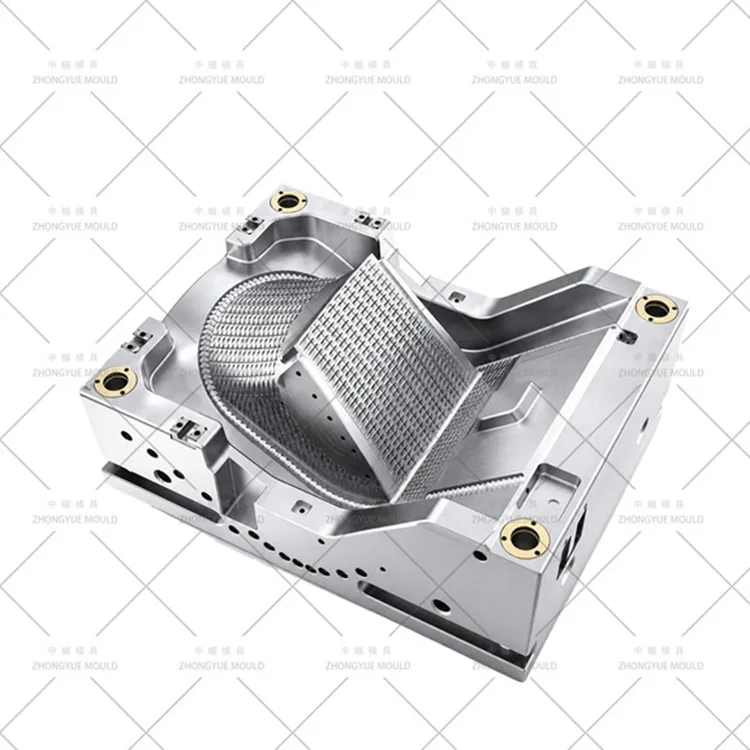

Khoang: Kết cấu mây EDM sâu + Khắc axit; Cốt lõi: SPI A2 đánh bóng cao |
|
|
Tuổi thọ của khuôn |
≥500.000 bức ảnh (thanh trượt 718H + H13); ≥1.000.000 bức ảnh (thiết lập cứng hoàn toàn) |
|
|
Vật liệu được đề xuất |
PP ổn định tia cực tím lưu lượng cao (MFR 12–18), PP gia cố sợi thủy tinh (FRPP) |
|
|
Phần mềm thiết kế |
UG NX, SolidWorks, AutoCAD, Moldflow (Fill + Cool + Sink + Vent) |
|
|
Kiểm soát dung sai |
± 0,2 mm chung; Độ đồng nhất của kết cấu ± 0,05mm; Căn chỉnh tay vịn ± 0,1mm |
|
|
Vật liệu khuôn |
độ cứng |
Cuộc sống khuôn mẫu |
|
P20 |
HRC 28-33 |
>300.000 bức ảnh |
|
718 |
HRC 33-36 |
>500.000 bức ảnh |
|
H13 |
HRC >43 |
>800.000 bức ảnh |
|
2344 |
HRC >48 |
>800.000 bức ảnh |
|
S136 |
HRC 48-52 |
> 1.000.000 bức ảnh |
ake dự án Khuôn Ghế Nhựa tiếp theo của bạn sẽ bừng sáng!

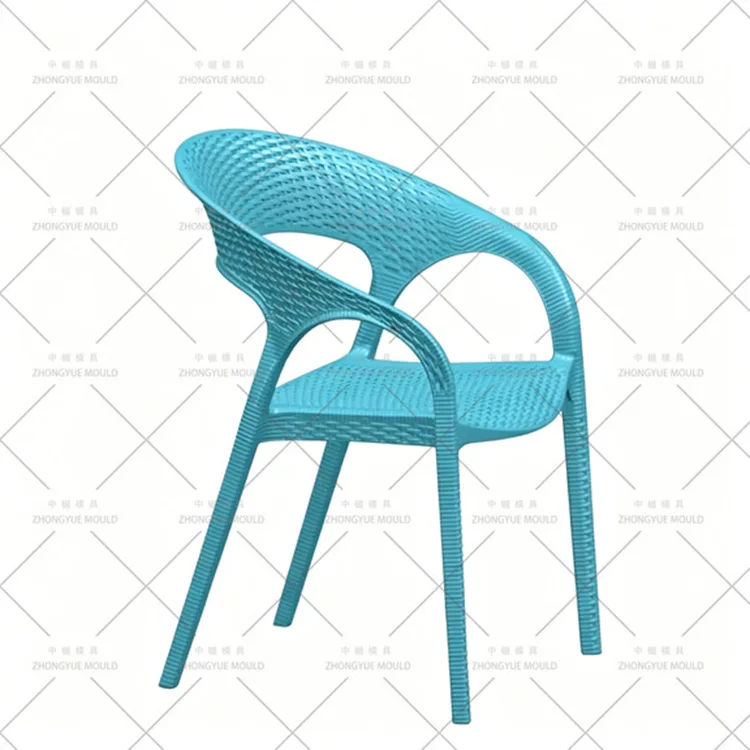

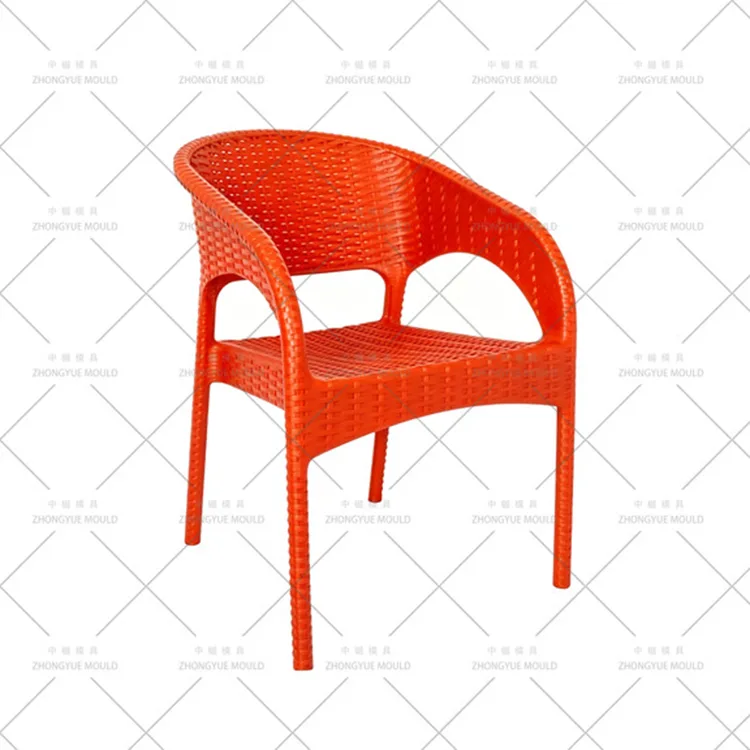

Khuôn ghế mây có tay là một công cụ phức tạp được thiết kế để tái tạo đồ nội thất dệt:
Kết cấu đan lát / mây sâu - Bề mặt không chỉ là một bản in; đó là một bức phù điêu 3D về gậy, sợi dệt và nút thắt. Độ sâu có thể đạt tới 0,5–1,0mm.
Cấu trúc khung rỗng - Không giống như những chiếc ghế liền khối, những chiếc ghế này thường có cánh tay rỗng và khung trông giống hình ống để tiết kiệm trọng lượng và vật liệu, đòi hỏi phải có lõi tác động phụ.
Mật độ gân bên trong cao — Lớp vỏ mây mỏng (2,0–3,0mm) được hỗ trợ bởi mạng lưới gân dày đặc để ngăn ngừa uốn cong và nứt.
Tích hợp tay vịn – Tay vịn thường có hình dạng như những cột mây cong, tạo ra những đường cắt phức tạp.
Các mẫu đan lát sâu đòi hỏi phải có bản phác thảo đáng kể. Chúng tôi tính toán tổng góc nháp là 4–6° (Cơ sở 1,5° + 2,5–4,5° cho độ sâu kết cấu). Ít gió lùa hơn có nguy cơ nhựa bám vào kết cấu và bị rách trong quá trình đẩy ra.

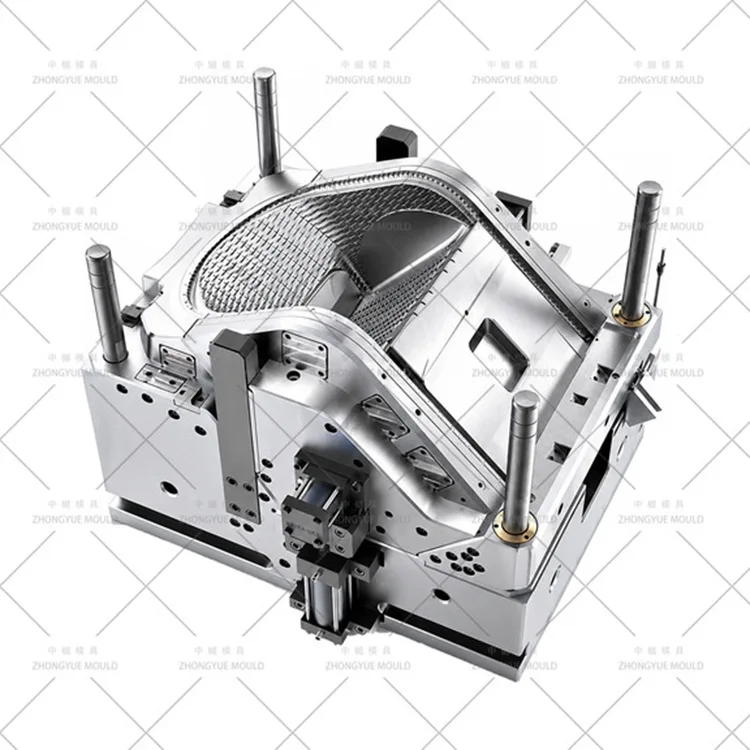

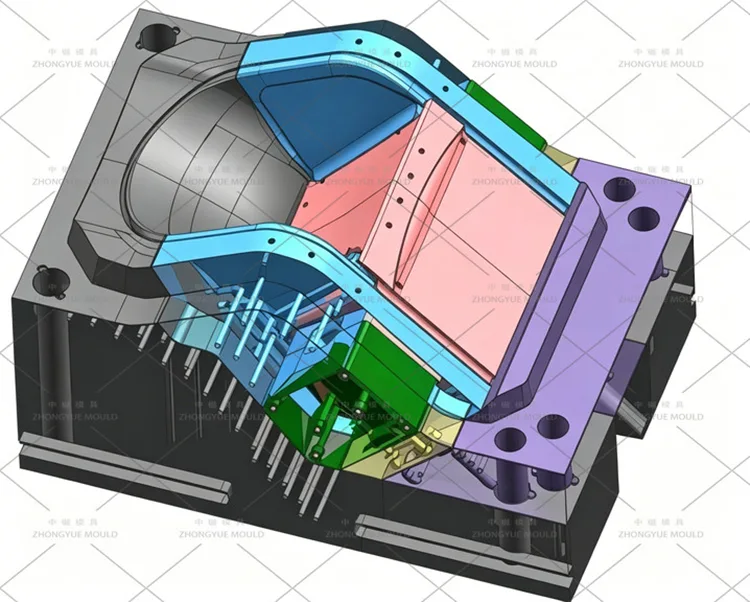

Để tạo thành các tay vịn rỗng và các phần khung phức tạp, chúng tôi thiết kế 3 đến 5 lõi trượt (H13 thấm nitơ). Các thanh trượt này phải rút lại một cách chính xác mà không ảnh hưởng đến kết cấu mây sâu. Chúng tôi sử dụng xi lanh thủy lực cho hành trình lớn và ray dẫn hướng có độ chính xác cao để đảm bảo độ ổn định.
PP dòng chảy cao (MFR 12–18) dễ bị cháy, đặc biệt là trong các túi có kết cấu sâu. Chúng tôi kết hợp các lỗ thông hơi trên đường chia tay 0,01–0,015mm và các lỗ thông hơi bằng thép xốp thiêu kết ở cuối mỗi đường dẫn dòng mía đan lát. Nếu không có điều này, khuôn sẽ cháy trước khi kết cấu đầy.
Các gân bên trong dày đỡ lớp vỏ mây mỏng gây ra vết lõm. Chúng tôi thiết kế các đường gân có độ dày bằng 50–60% độ dày thành và sử dụng các miếng làm mát BeCu (Đồng Beryllium) ngay phía sau các điểm giao nhau của đường gân quan trọng để tản nhiệt nhanh hơn vùng da xung quanh.
Trong khi khoang có kết cấu sâu, lõi (bề mặt bên trong) được đánh bóng theo SPI A2/B1. Điều này đảm bảo ghế bám vào lõi trong quá trình làm mát và thoát ra khỏi khoang có kết cấu một cách sạch sẽ, ngăn không cho họa tiết đan lát bị kéo lê.
Di tích cổng phải vô hình. Chúng tôi sử dụng các cổng tàu ngầm ẩn ở vành hoặc đế bên trong. Đối với các hình dạng phức tạp, cổng quạt được đặt ở những khu vực không nhìn thấy được để đảm bảo lấp đầy cân bằng mà không có đường hàn cắt qua các đặc điểm đan lát nổi bật.
Bản nháp kết cấu & Thanh trượt DFM - Tính toán bản nháp 4–6° cho đan lát sâu. Thiết kế 3–5 chuyển động thanh trượt để tránh nhiễu kết cấu. Chạy Moldflow để dự đoán nhu cầu thông hơi và mức chìm. Báo cáo DFM miễn phí.

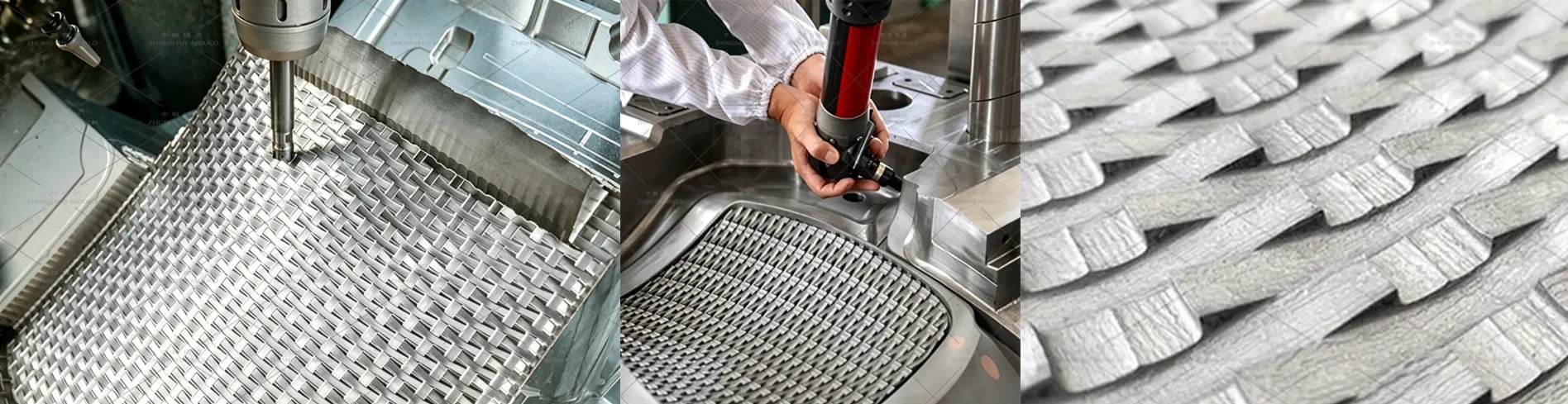

Gia công kết cấu sâu — Sodick/Charmilles EDM để làm chìm mẫu mây. Khắc hóa học cho độ sâu nhất quán.
Thanh trượt & Lắp lõi - Nghiền thanh trượt H13 đến dung sai micron. Bề mặt nitrat. Các thanh trượt vừa vặn bằng tay vào khoang để đảm bảo chuyển đổi kết cấu liền mạch trên đường chia tay.

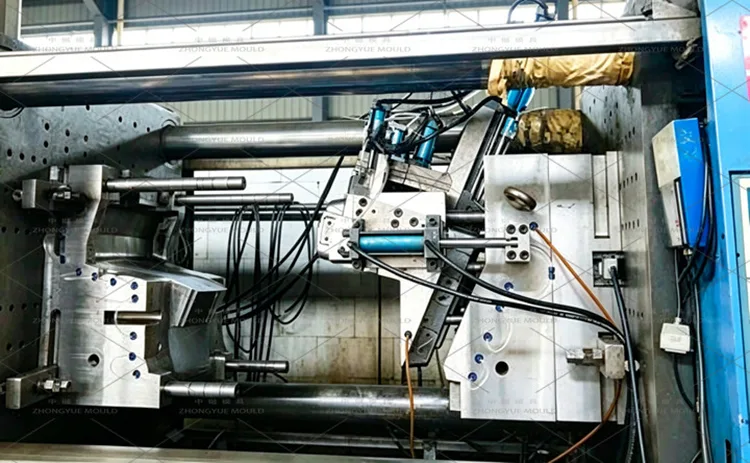

Lắp ráp & thử nghiệm T1 - Lắp ráp xi lanh thủy lực và con trượt. Chạy thử nghiệm T1 với PP lưu lượng cao được chỉ định. Kiểm tra độ lấp đầy của kết cấu, vết cháy và chức năng thanh trượt. Cung cấp video dùng thử + mẫu + báo cáo CMM.
Giao hàng cuối cùng - Đóng gói hạng nặng. Cung cấp sơ đồ thủy lực và hướng dẫn bảo trì thanh trượt. Phụ tùng cho thanh trượt (phớt, lò xo).
Các chuyên gia về kết cấu mây sâu — Chúng tôi tái tạo giao diện chân thực của sợi đan bằng liễu gai, chứ không chỉ là hình in trên bề mặt.
Bậc thầy thanh trượt phức tạp - Chúng tôi đã thành thạo chuyển động 3D của nhiều thanh trượt để tạo thành các khung rỗng mà không làm hỏng kết cấu.
Thiết kế cực kỳ thông thoáng — Khuôn của chúng tôi bao gồm các miếng thép xốp thiêu kết để ngăn ngừa vết cháy bằng PP dòng chảy cao.
Làm mát chống chìm - Phần chèn BeCu đảm bảo lớp vỏ mây mỏng vẫn hoàn hảo trên các đường gân dày bên trong.
Kinh nghiệm toàn cầu — Khuôn mẫu được giao cho các thương hiệu đồ gỗ ngoài trời ở Châu Âu, Bắc Mỹ và Úc.
Q: Tại sao khuôn này cần nhiều thanh trượt như vậy?
Trả lời: Cánh tay và khung thường có các phần rỗng hoặc đường cắt bên dưới mà khuôn đóng/mở đơn giản không thể tạo hình được. Thanh trượt (lõi bên) di chuyển vào để tạo thành hình dạng, sau đó rút lại để cho phép phóng ra.
Hỏi: Bạn có thể chạy khuôn nhiều khoang cho những loại khuôn này không?
Trả lời: Đối với những chiếc ghế bành cỡ lớn, nhiều khoang là cực kỳ hiếm do sự phức tạp của thanh trượt và cần có đế khuôn lớn. Chúng tôi hầu như luôn khuyến nghị 1×1.
Hỏi: Chất liệu nào tốt nhất cho ghế mây?
Trả lời: PP ổn định tia cực tím dòng chảy cao (MFR 12–18) rất cần thiết để lấp đầy mạng lưới mỏng, phức tạp của các gân phía sau lớp vỏ mây. PP tiêu chuẩn sẽ không chảy đủ xa.
Hỏi: Làm cách nào để ngăn kết cấu không bị dính?
Đáp: Chúng tôi tính toán tổng độ nháp 4–6° và đánh bóng lõi thành SPI A2/B1. Nhựa dính vào lõi sáng bóng và kéo ra khỏi khoang có kết cấu.
Hỏi: Bạn cần gì cho một báo giá?
Đáp: Bắt buộc phải có mô hình 3D (STP/IGS). Vui lòng chỉ định chất liệu (PP/FRPP), mẫu mây mong muốn (ví dụ: "mía tròn", "dệt phẳng") và khối lượng hàng năm.
Gửi mô hình 3D ghế mây (STP/IGS) và các yêu cầu dự án của bạn tới ZHONGYUE MOULD. Chúng tôi sẽ cung cấp báo cáo DFM miễn phí bao gồm chiến lược thanh trượt, thiết kế thông gió và làm mát + báo giá chính thức trong vòng 48 giờ làm việc.
Liên hệ với chúng tôi ngay bây giờ để bắt đầu dự án Khuôn ép ghế bành ngoài trời đan bằng liễu gai của bạn!
