ZHONGYUE MOLD là nhà sản xuất khuôn ép chuyên nghiệp của Trung Quốc cung cấp Khuôn ghế không tay có thể xếp chồng bằng nhựa / Khuôn ghế nhựa nguyên khối (Ghế xếp cấp thương mại, Ghế tổ chức, Ghế tổ chức sự kiện & tiệc) cho các nhà bán buôn đồ nội thất toàn cầu, bộ phận mua sắm trường học và nhà cung cấp khách sạn. Không giống như những chiếc ghế trang trí trong nhà, những chiếc Ghế xếp chồng không tay này được chế tạo để có độ bền, tần suất sử dụng cao và bảo quản hiệu quả. Chúng thường được đúc nguyên khối (monoblock) từ Virgin PP (Copolymer, MFR 8–12) hoặc HDPE để có khả năng chống va đập và tính linh hoạt tuyệt vời.
Thách thức chính trong việc tạo hình những chiếc ghế này là ngăn chặn các vết lõm trên bề mặt ghế do các gân gia cố dày bên trong gây ra, đồng thời đảm bảo ghế vẫn ổn định về kích thước để xếp chồng an toàn (cao 10–15 ghế). Khuôn của chúng tôi có tính năng chuyển đổi độ dày gân được tối ưu hóa, mạch làm mát lớn (bộ phận chèn BeCu) và hệ thống đẩy hiệu suất cao để đạt được thời gian chu kỳ là 45–70 giây. Chúng tôi sản xuất khuôn mẫu ghế cafe, bàn học, ghế phòng đào tạo, ghế sự kiện.
Từ ghế liền khối có chiều cao ghế ngồi tiêu chuẩn 400mm cho đến thiết kế tựa lưng thông gió, chúng tôi cung cấp đánh giá DFM đầy đủ, tập trung vào tính toàn vẹn của cấu trúc và độ ổn định khi xếp chồng trước khi cắt thép.
|
Mục |
Thông số kỹ thuật / Tùy chọn |
|
|
Tên khuôn |
Khuôn ghế nhựa có thể xếp chồng lên nhau (Ghế thương mại Monoblock) |
|
|

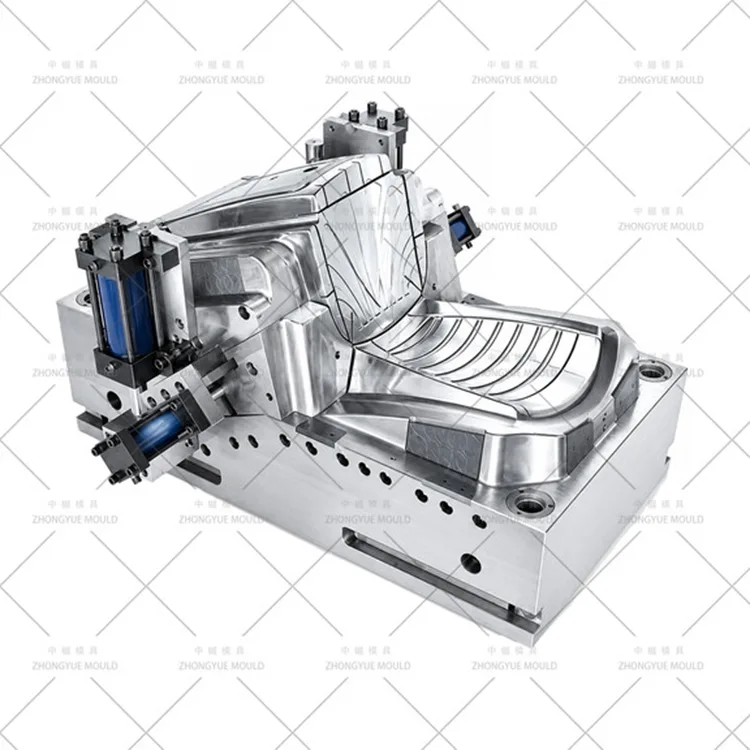

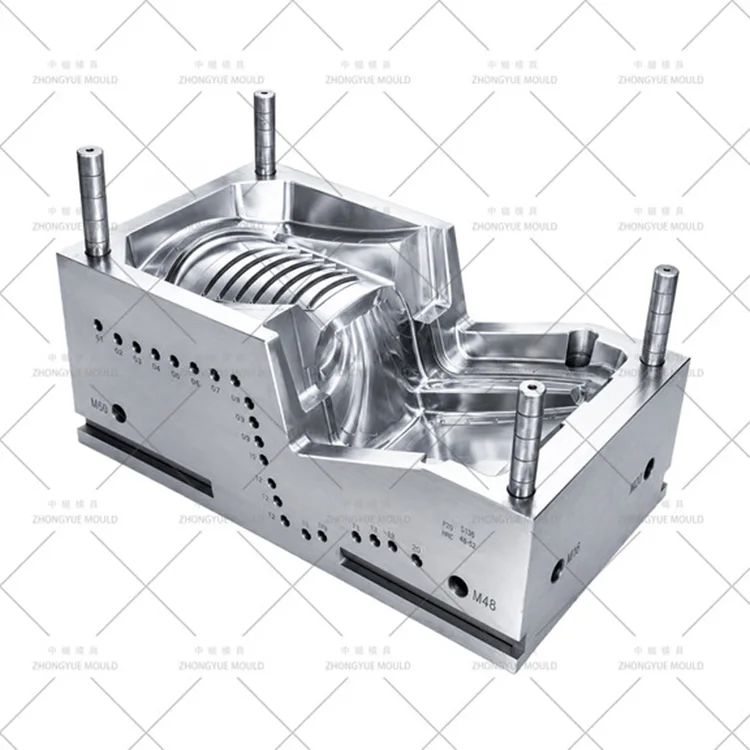

Khoang & lõi thép |
Khoang: 718H (HRC 33–38) hoặc 2738HH (ổn định). Cốt lõi: 718H. Lõi chân: SKD61 (HRC 48–52). |
|
|
Loại khuôn |
khuôn hai tấm; Xây dựng hạng nặng |
|
|
Đế khuôn |
LKM/DME Heavy-Duty (Trọng lượng 3.0T – 6.0T tùy kích thước ghế) |
|
|
sâu răng |
Tiêu chuẩn 1×1 (Do khối lượng cảnh quay lớn và độ phức tạp) |
|
|
Hệ thống Á hậu |
Á hậu lạnh (nhánh chữ Y lớn) std.; Á hậu nóng (mẹo YUDO/SYNVENTIVE 2–3) tùy chọn để có chu kỳ nhanh hơn |
|
|
Loại cổng |
Cổng quạt hoặc cổng cạnh ở cạnh/đế ghế |
|
|
Phóng ra |
Tay áo đẩy (cho chân) + Chốt đẩy dài (trên sườn) |
|
|
làm mát |
Miếng đệm BeCu tại các điểm giao nhau của sườn + Vách ngăn trong lõi ghế + Kênh ngoại vi; Mạch cách ly |
|
|
Thông gió |
Lỗ thông hơi trên đường chia tay 0,02–0,025mm + Chốt thông hơi ở đầu tựa lưng và đầu chân |
|
|
Hoàn thiện bề mặt |
Lớp hoàn thiện satin SPI B1/B2 (Tiêu chuẩn thương mại); Sơn bóng SPI A2 tùy chọn cho dòng cao cấp |
|
|
Tuổi thọ của khuôn |
≥500.000 bức ảnh (718H); ≥1.000.000 bức ảnh (thiết lập cứng hoàn toàn) |
|
|
Vật liệu được đề xuất |
Virgin PP Copolymer (MFR 8–12, tác động đã được sửa đổi), HDPE |
|
|
Phần mềm thiết kế |
UG NX, SolidWorks, AutoCAD, Moldflow (Fill + Cool + Warpage + Stress) |
|
|
Kiểm soát dung sai |
± 0,2 mm chung; Độ phẳng của ghế ± 0,3mm; Độ cao xếp chồng nhất quán ± 0,5mm |
|
|
Vật liệu khuôn |
độ cứng |
Cuộc sống khuôn mẫu |
|
P20 |
HRC 28-33 |
>300.000 bức ảnh |
|
718 |
HRC 33-36 |
>500.000 bức ảnh |
|
H13 |
HRC >43 |
>800.000 bức ảnh |
|
2344 |
HRC >48 |
>800.000 bức ảnh |
|
S136 |
HRC 48-52 |
> 1.000.000 bức ảnh |
Làm cho dự án Khuôn ghế nhựa tiếp theo của bạn trở nên tươi sáng hơn!

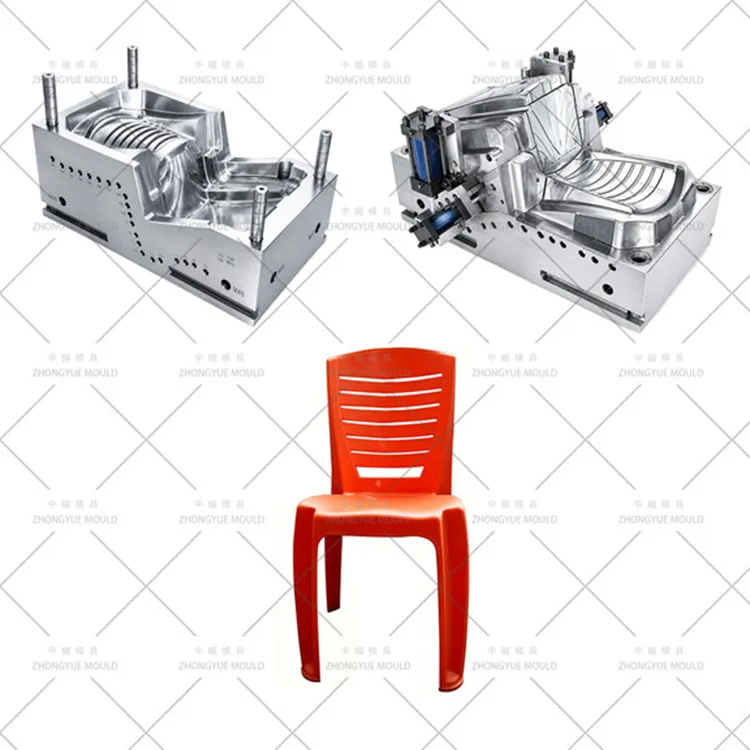

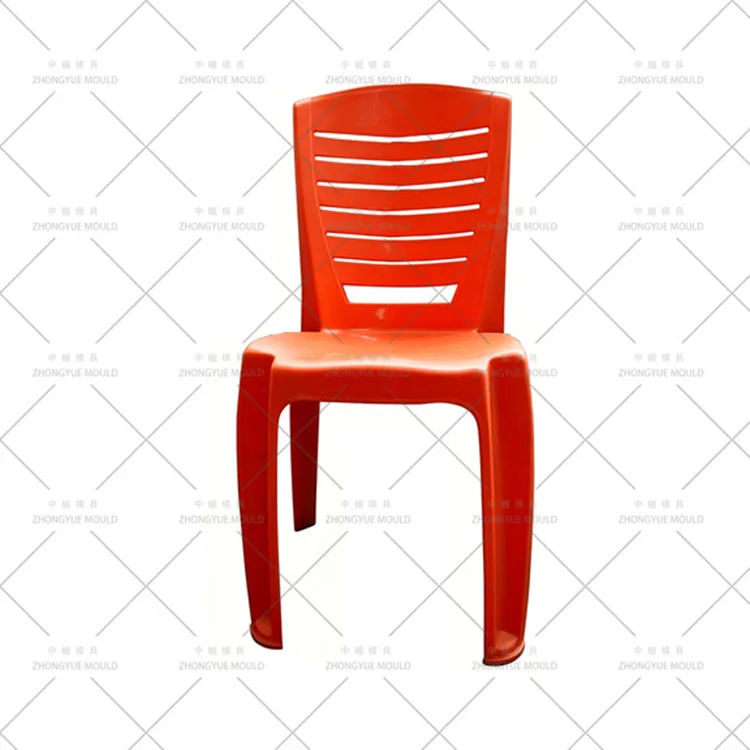

Khuôn ghế không tay có thể xếp chồng lên nhau là một công cụ hạng nặng được thiết kế để sản xuất ghế nhựa nguyên khối, có chức năng:
Cấu trúc đơn khối - Ghế, lưng và chân được đúc thành một bộ phận duy nhất. Không cần lắp ráp.
Sườn gia cố bên trong - Mặt dưới của ghế chứa một mạng lưới xương sườn dày đặc để hỗ trợ trọng lượng của con người. Đây là nguồn gốc của những thách thức trong việc đúc khuôn.
Tính năng xếp chồng - Chân và bệ ngồi được tạo hình để khóa vào nhau một cách an toàn khi xếp chồng lên nhau theo chiều dọc mà không bị kẹt hoặc trầy xước.
Khả năng chống va đập cao — Được thiết kế để uốn cong nhẹ khi chịu tải thay vì bị nứt, đặc biệt là trong môi trường lạnh.
Các gân bên trong dày gây ra vết lõm trên bề mặt ghế nhìn thấy được. Chúng tôi thiết kế các gân có độ dày bằng 60–70% độ dày thành và sử dụng phân tích Moldflow để đặt các miếng đệm làm mát BeCu (Đồng Beryllium) ngay phía sau các giao điểm gân quan trọng. Điều này giúp tản nhiệt nhanh hơn các bức tường mỏng xung quanh, ngăn ngừa hiện tượng lõm bề mặt.
Mặt ngồi là một bề mặt phẳng, lớn, dễ bị uốn cong hoặc xoắn. Chúng tôi tối ưu hóa cấu hình áp suất đóng gói và thời gian làm mát để đảm bảo mặt ngồi luôn phẳng. Đôi khi một vương miện rất nhỏ (lồi 0,1–0,2 mm) được thiết kế vào khuôn để bù đắp cho độ co rút tự nhiên của vật liệu.
Ghế monoblock có đường cắt sâu ở nơi chân tiếp xúc với ghế. Chúng tôi sử dụng ống bọc đẩy (cho lõi chân) và chốt đẩy dài được đặt một cách chiến lược trên các gân bên trong. Để có chu kỳ nhanh, chúng tôi thiết kế hệ thống phóng sớm được đồng bộ hóa với hành trình mở của máy.
Vị trí cổng ảnh hưởng đến căng thẳng bên trong. Chúng tôi thường sử dụng cổng quạt hoặc nhiều cổng ở mép ghế để đảm bảo lấp đầy cân bằng và giảm thiểu các đường hàn ở những khu vực chịu áp lực cao (như mép trước của ghế hoặc chân tựa lưng).
Chúng tôi mô phỏng việc xếp chồng 10 cao trong không gian 3D để xác minh rằng chân của ghế phía trên khớp với chỗ ngồi của ghế dưới một cách chính xác mà không bị ràng buộc hoặc tạo ra các điểm ứng suất có thể gây nứt trong khi xếp/không xếp chồng.
Để lấp đầy một chiếc ghế lớn (trọng lượng 2,5–4,5kg) cần có đường dẫn dòng chảy dài. Chúng tôi kết hợp các lỗ thông hơi và chốt thông hơi trên đường chia tay 0,02–0,025mm ở các đầu xa của đường dẫn dòng chảy (đỉnh tựa lưng, đầu chân) để tránh vết cháy.

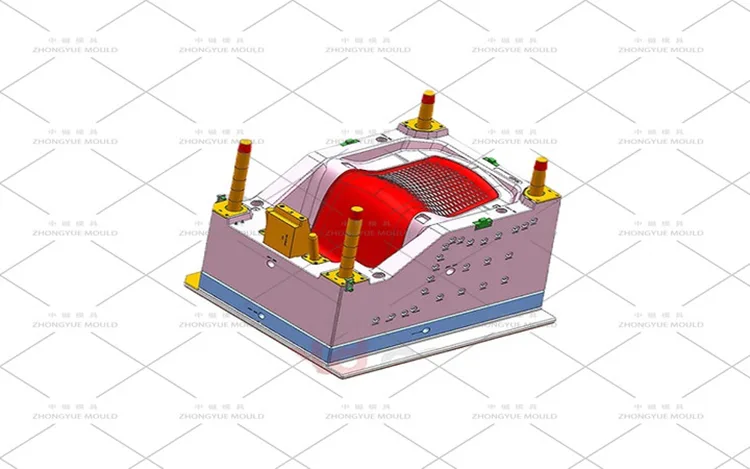

DFM kết cấu & cong vênh - Phân tích bố cục gân (độ dày thành 60–70%). Chạy Moldflow để dự đoán vết chìm và cong vênh. Thiết kế chiến lược làm mát BeCu. Mô phỏng xếp chồng cao 10. Báo cáo DFM miễn phí.

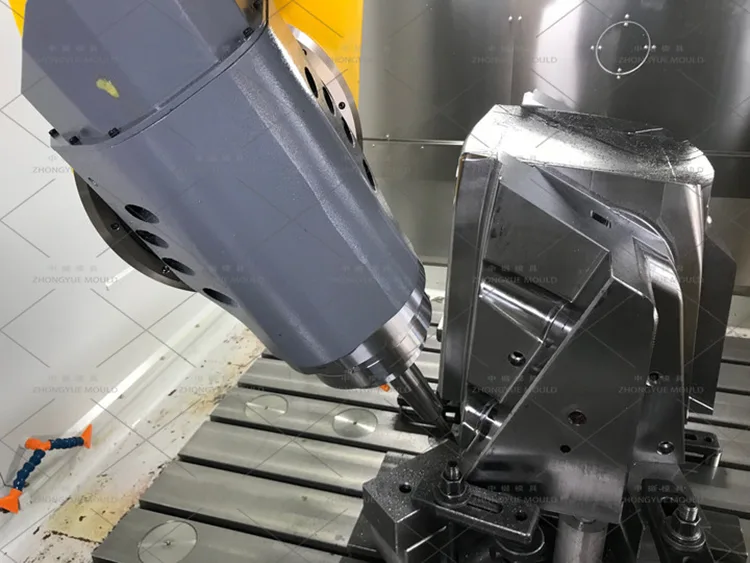

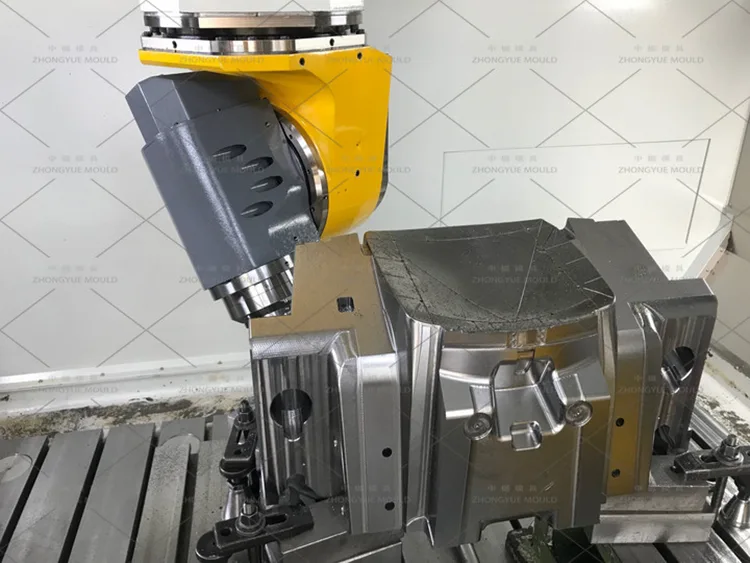

Gia công thép nặng - Gia công thô khoang và lõi lớn. Khoan súng các kênh làm mát sâu.

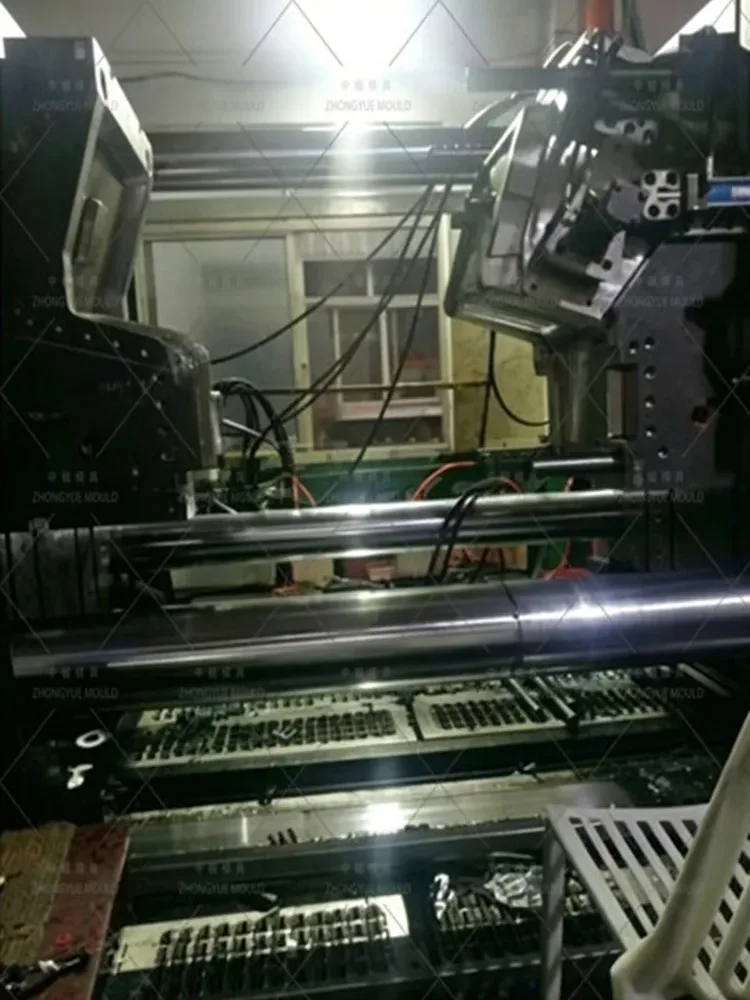

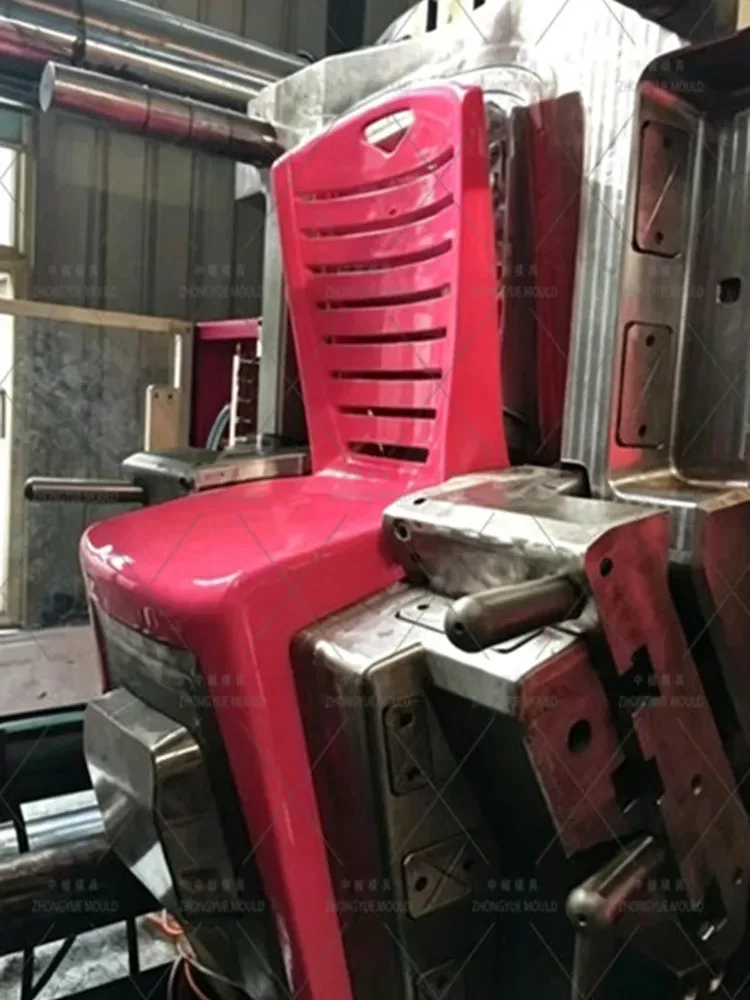

Thử nghiệm lắp ráp & T1 - Lắp ráp ống bọc và chốt đẩy. Chạy thử nghiệm T1 với PP được chỉ định. Thực hiện thử tải tĩnh (150kg) và thử thả rơi trên ghế mẫu. Kiểm tra các vết chìm và cong vênh. Cung cấp video dùng thử + mẫu.
Tối ưu hóa & phê duyệt - Điều chỉnh làm mát hoặc đóng gói nếu xảy ra hiện tượng chìm/cong vênh. Chuẩn bị khuôn cho lô hàng.
Hỗ trợ sau bán hàng — Bảo hành 1 năm, hướng dẫn kỹ thuật từ xa và các phụ tùng thay thế (ống đẩy, chốt, lõi chân).
Các chuyên gia về khuôn kết cấu - Chúng tôi chuyên giải quyết các vết chìm và cong vênh ở các bộ phận kết cấu lớn, có gân.
Thiết kế làm mát tiên tiến - Phần chèn BeCu tại các điểm giao nhau của sườn đảm bảo chu kỳ nhanh và bề mặt thẩm mỹ.
Độ ổn định khi xếp chồng — Chúng tôi xác minh hầu như khả năng xếp chồng cao 10 để ngăn ngừa lỗi trường.
Được chế tạo cho khối lượng lớn — Khuôn của chúng tôi được chế tạo bằng thép 718H cho tuổi thọ bắn hơn 500 nghìn.
Kinh nghiệm toàn cầu — Khuôn mẫu cung cấp cho các nhà máy nội thất ở Châu Âu, Nam Mỹ, Châu Phi và Đông Nam Á.
Hỏi: Làm thế nào để ngăn ngừa vết lún trên bề mặt ghế?
Trả lời: Chúng tôi thiết kế các đường gân có độ dày bằng 60–70% độ dày thành và sử dụng miếng làm mát BeCu ngay phía sau các điểm giao nhau của đường gân dày để làm mát chúng nhanh hơn vùng da xung quanh.
Hỏi: Bạn có thể làm khuôn nhiều khoang cho ghế không?
Trả lời: Do khối lượng phun lớn (2,5–4,5kg) và yêu cầu làm mát phức tạp, khuôn ghế hầu như luôn có kích thước 1×1. Nhiều khoang sẽ cần một cỗ máy lớn (2000T+).
Hỏi: Chất liệu nào là tốt nhất cho ghế monoblock?
Trả lời: Virgin PP Copolymer (MFR 8–12) là tiêu chuẩn ngành. Nó cung cấp sự cân bằng tốt nhất về khả năng chống va đập, tính linh hoạt và chi phí. HDPE cũng được sử dụng nhưng có thể cứng hơn.
Hỏi: Thời gian chu kỳ là bao lâu?
Đáp: Thông thường là 45–70 giây, tùy thuộc vào độ dày thành và hiệu suất làm mát. Những người chạy nóng có thể giảm thời gian này xuống 5–10 giây.
Hỏi: Bạn cần gì cho một báo giá?
A: Bản vẽ 2D (PDF/DWG) + model 3D (STP/IGS) của ghế, nêu rõ chất liệu, màu sắc, khả năng chịu tải yêu cầu (tĩnh/động).
Gửi bản vẽ hoặc thông số kỹ thuật ghế của bạn tới ZHONGYUE MOULD. Chúng tôi sẽ cung cấp phân tích DFM toàn diện (bao gồm ngăn ngừa chìm, cong vênh và xếp chồng) + báo giá chính thức trong vòng 24–48 giờ làm việc.
Hãy liên hệ với chúng tôi ngay hôm nay để chế tạo Khuôn ép ghế Monoblock bền bỉ, hiệu quả cao!
