Khuôn đáy cống 4 chiều bằng nhựa PP DN1000

Khuôn đế 4 chiều bằng nhựa PP DN1000 – Khuôn đế buồng kiểm tra của ZHONGYUE MOLD

Mạng lưới thoát nước và thoát nước ngầm dựa vào Phòng Kiểm tra Nhựa  để tiếp cận, làm sạch và bảo trì. Thành phần quan trọng nhất là Đế Manhole— thường là đế đúc PP hoặc PE có đường kính lớn với băng ghế (kênh dòng chảy) và các lỗ vào/ra có ổ cắm để nối các ống nước thải DN150–DN600.

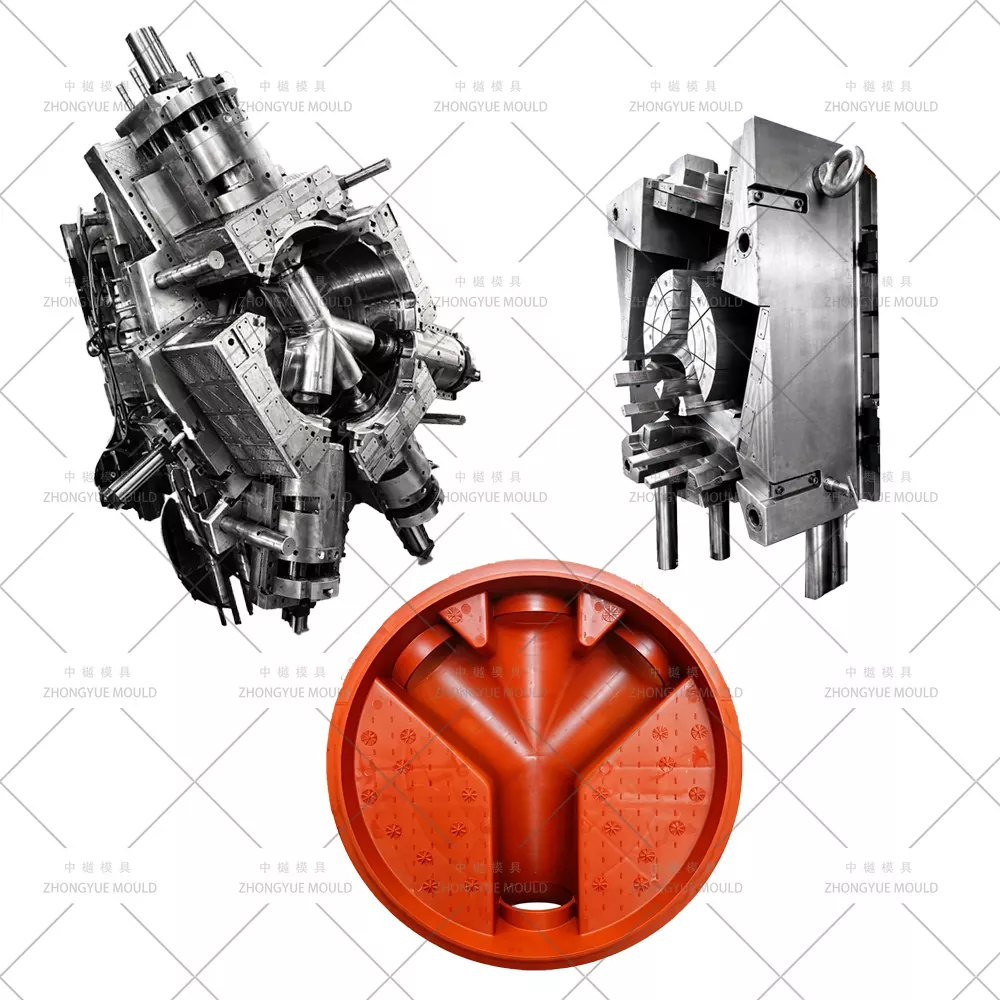

Khuôn đế 4 chiều Manhole bằng nhựa PP DN1000 là công cụ phun lớn, chính xác, tạo thành đế có đường kính trong Ø1000mm với bốn ổ cắm ống định hướng, bệ đúc tích hợp và cấu trúc sườn rút sâu. Tại ZHONGYUE MOLD (Huangyan, Taizhou, Trung Quốc), chúng tôi có nhiều kinh nghiệm thiết kế và chế tạo khuôn đế buồng cửa cống cho PP (độ co ngót ~1,6–1,8%), có tính năng kéo lõi thủy lực 4 phía, làm mát khoang sâu và kết cấu khối chèn gia cố để đảm bảo độ chính xác về kích thước và tuổi thọ khuôn dài.

Thông số kỹ thuật của khuôn cống nhựa:

Thông số kỹ thuật tiêu biểu – Khuôn đế cống 4 chiều PP DN1000

Làm cho dự án Khuôn cống nhựa tiếp theo của bạn trở nên tươi sáng hơn!

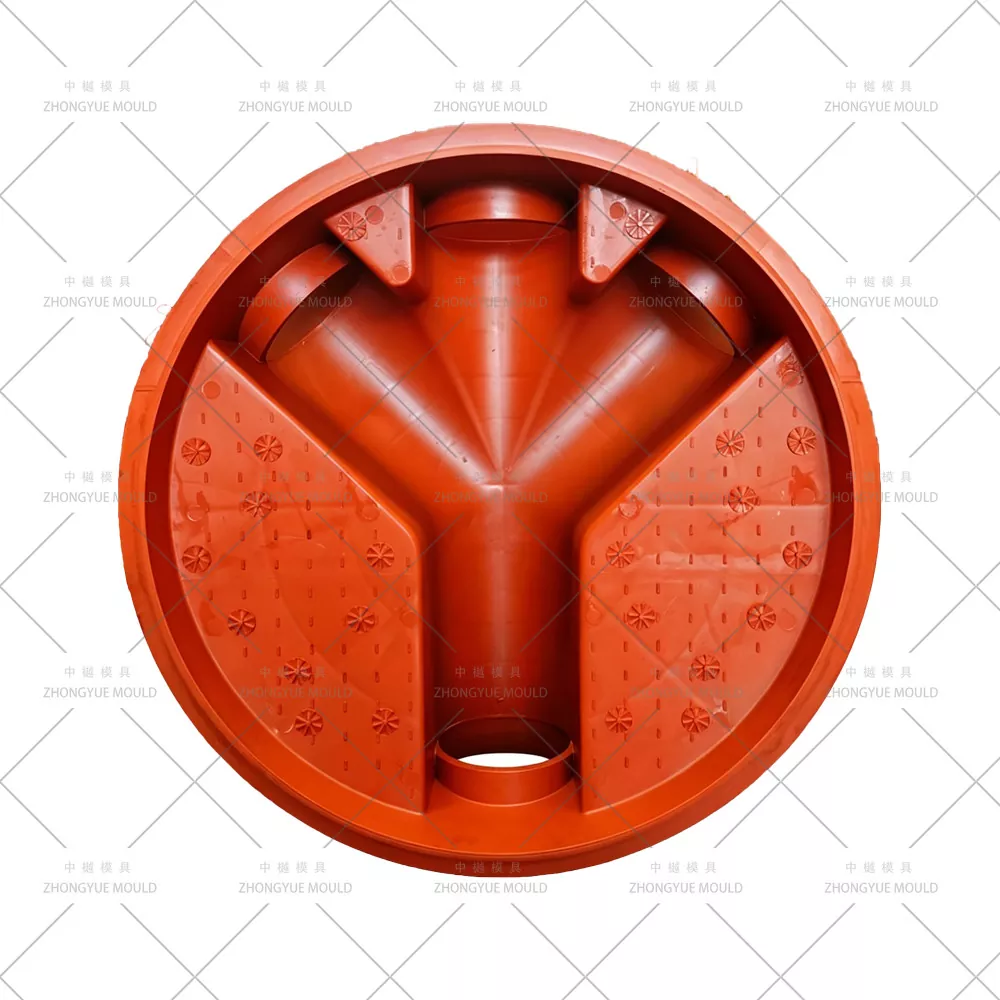

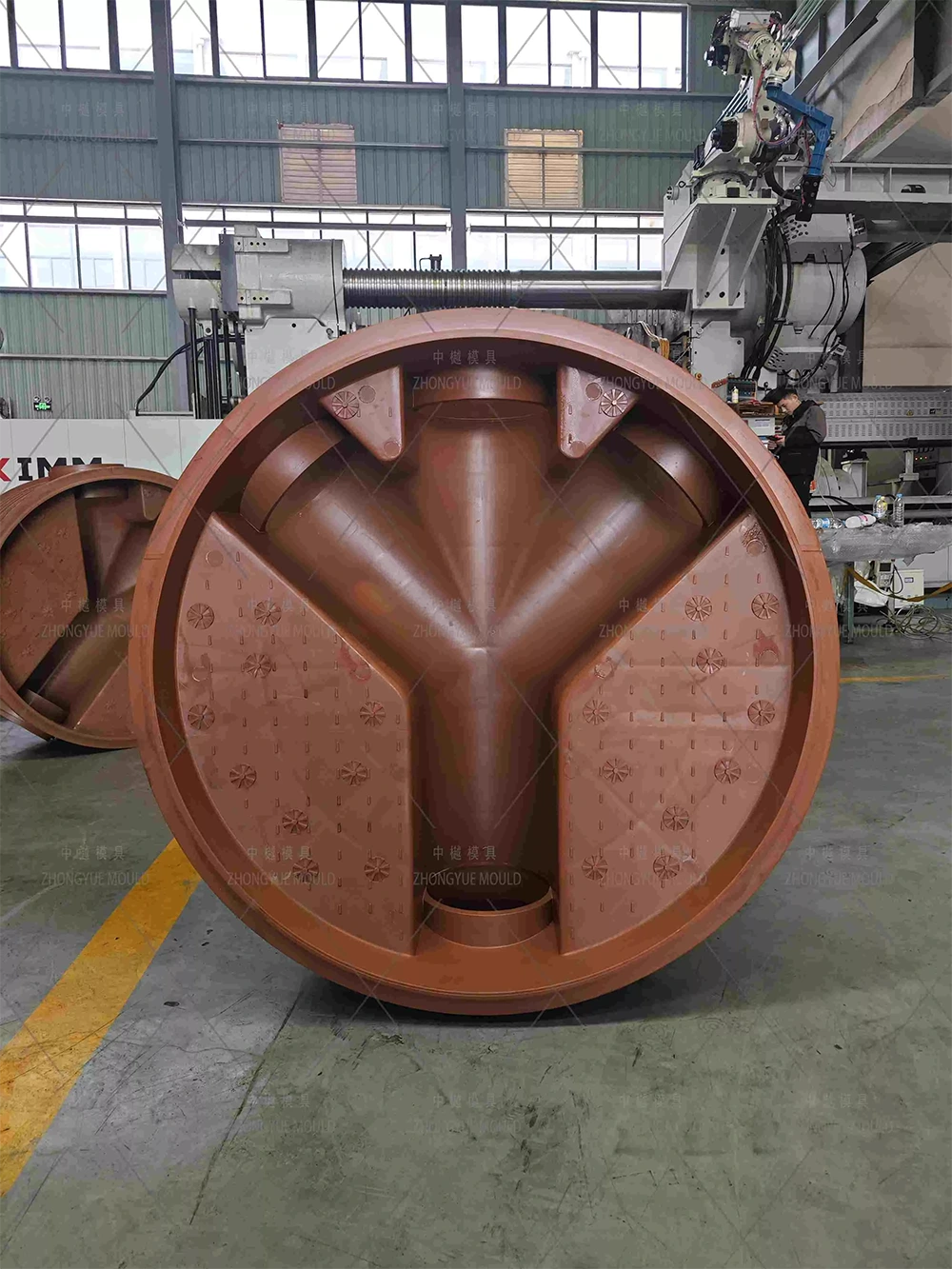

Đế cống 4 chiều PP DN1000 là gì?

Đường kính đế: Bên trong Ø1000mm (Bên ngoài thường ~1140–1200mm tùy thuộc vào độ dày thành)

Cấu hình: 4 chiều = 1 đầu vào + 1 đầu ra (đối diện) + 2 nhánh bên (có thể là phích cắm trống tại chỗ); ổ cắm tuân thủ tiêu chuẩn EN 13598-2 / DIN 19535

Kích thước ổ cắm ống: Thông thường DN150 / DN200 / DN225 / DN300 / DN400 / DN500 / DN600 có thể cấu hình thông qua các vòng chèn có thể trao đổi

Chất liệu: Polypropylene nguyên chất hoặc tái chế (PP) — kháng hóa chất, nhẹ, tuổi thọ cao (>50 năm dưới lòng đất)

Băng ghế: Kênh dòng chảy đúc sẵn (bể chứa/bể chứa) để dẫn nước thải về phía cửa xả - có thể là bán kính nhẵn hoặc băng ghế phẳng tùy theo thiết kế

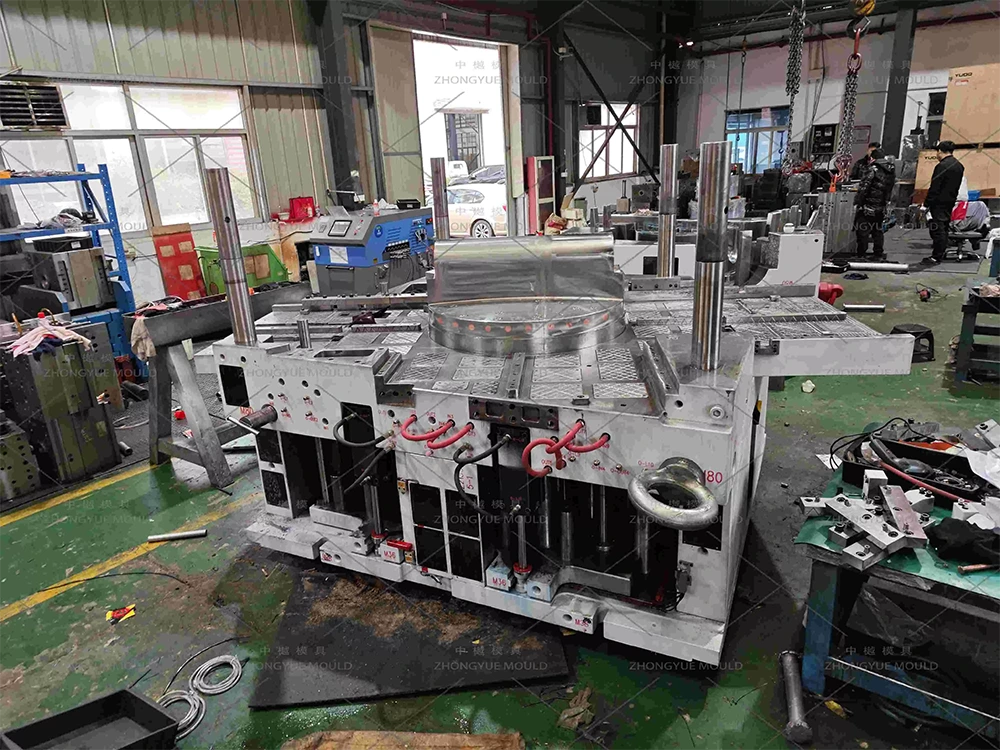

Làm thế nào ZHONGYUE thiết kế khuôn cơ sở hố ga chất lượng cao

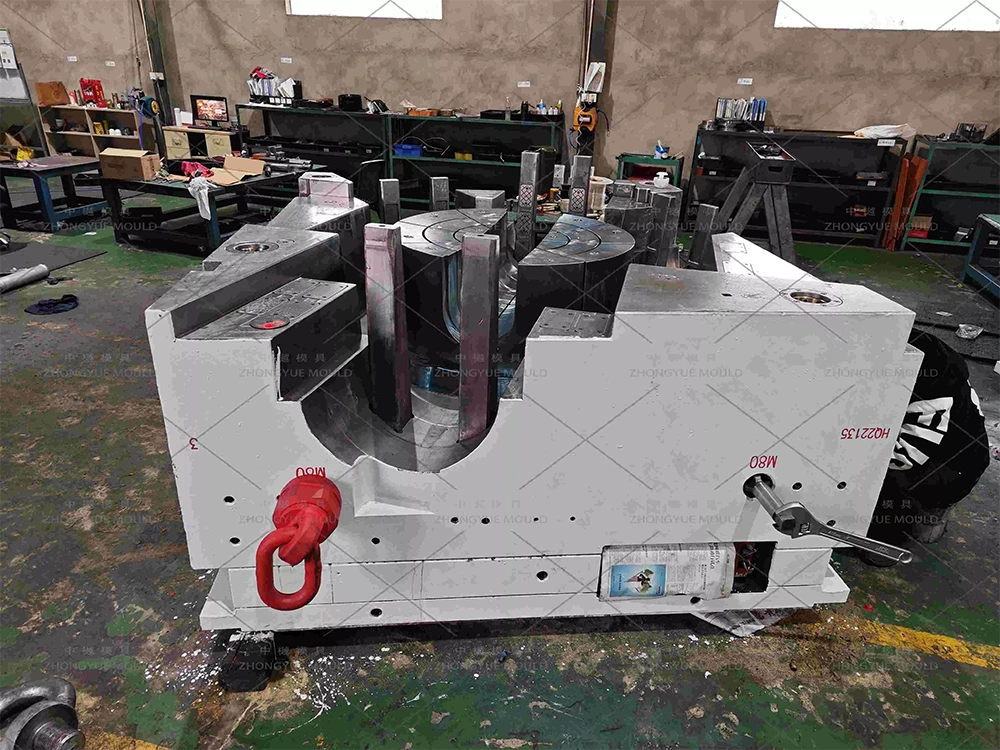

① Kéo lõi thủy lực 4 phía cho ổ cắm ống

Đặc điểm nổi bật của Khuôn đế 4 chiều cửa cống bằng nhựa PP DN1000 là bốn lõi lớn bên cạnh tạo thành ổ cắm/chuông ống.

Mỗi lõi ổ cắm được kích hoạt bằng các xi lanh thủy lực độc lập (hoặc bộ nâng góc lớn cho ổ cắm nông), với các công tắc giới hạn an toàn khóa liên động ngăn chặn việc đóng khuôn nếu bất kỳ lõi nào không được rút/nâng cao hoàn toàn.

Góc nghiêng của ổ cắm được tính toán chính xác (thường là 1°–2°) với các chốt/ống bọc lõi mạ crom để rút ra êm ái và tuổi thọ mài mòn lâu dài.

Vòng chèn có thể thay đổi cho phép các đường kính ống khác nhau (DN150–DN600) mà không cần gia công lại toàn bộ lõi — tiết kiệm chi phí cho các nhà cung cấp hệ thống buồng.

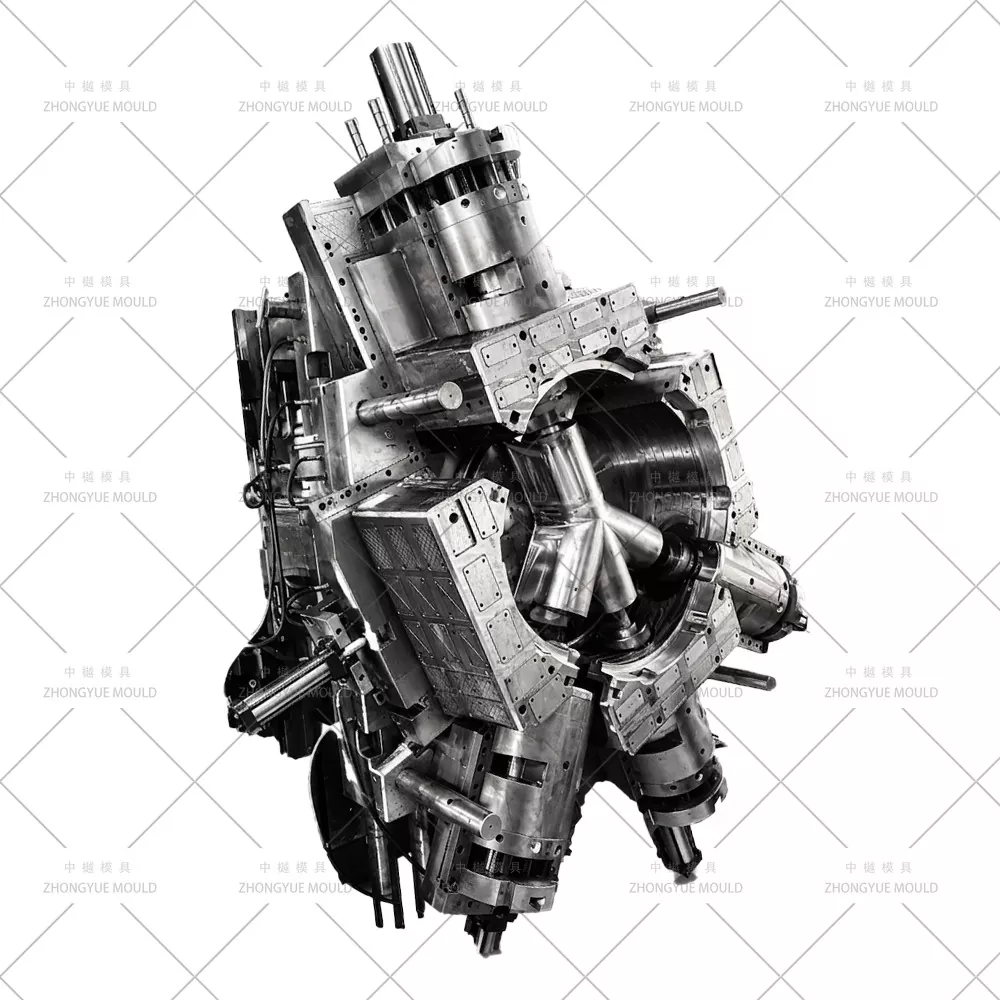

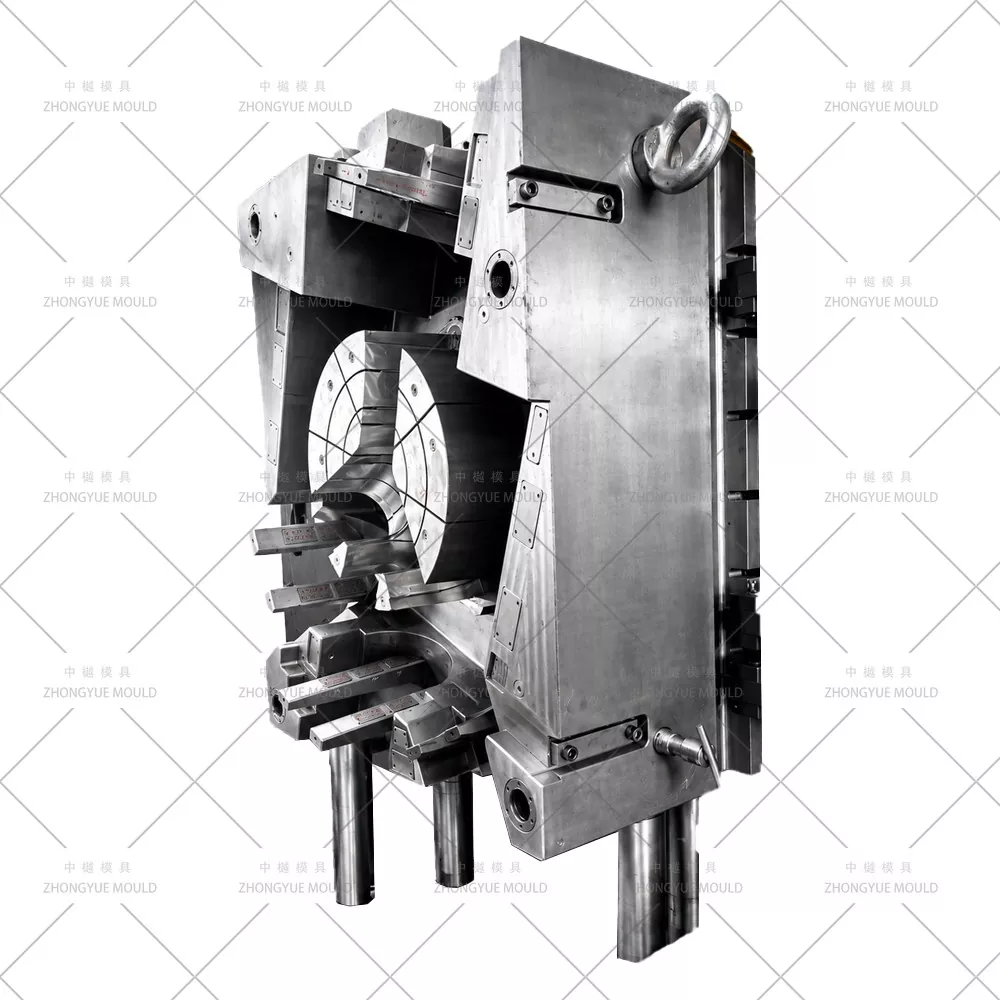

② Làm mát khoang sâu & Cấu trúc khối chèn

Đế hố ga có thành dày (8–15mm) và có độ rút sâu – việc làm mát rất quan trọng đối với thời gian chu kỳ (thường là 120–200 giây).

Lõi: Vách ngăn được khoan sâu + ống bọt khí chạm tới đáy lõi sâu để làm mát đồng đều.

Khoang (vỏ ngoài): Các đường nước nối nối tiếp với khoảng cách vừa đủ; BeCu (Đồng Beryllium) chèn vào các khu vực sườn/bệ dày để giảm các điểm nóng.

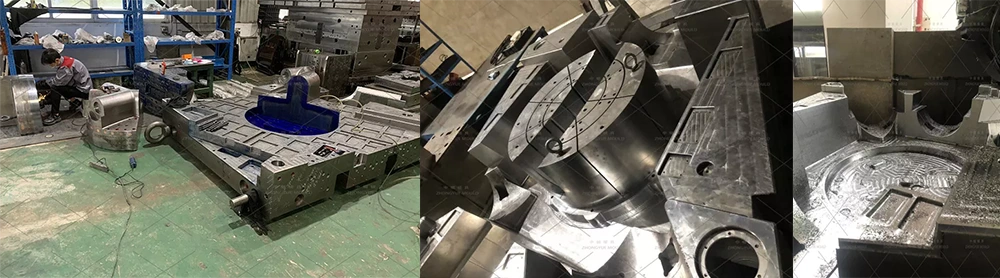

Thân khuôn được chia thành các khối chèn được gia công chính xác để xử lý CNC/EDM song song → thời gian thực hiện ngắn hơn ~40%, bảo trì/thay thế trong tương lai dễ dàng hơn.

③ Lựa chọn thép – Độ bền cho dụng cụ khổ lớn

④ Chi tiết đẩy & băng ghế

Tấm đẩy lớn có hơn 30–60 chốt/ống đẩy đặt dưới các sườn ghế và mặt bích ngoại vi.

Vòng gạt phôi tùy chọn để đẩy mặt bích trên có đường kính lớn.

Bề mặt bệ đúc được đánh bóng/kiểm soát kết cấu theo tiêu chuẩn EN về hiệu suất dòng chảy.

⑤ Người chạy & Gating

Điển hình là cổng rót một hoặc hai bên + cổng quạt/cổng chồng do phần lớn; một số thiết kế sử dụng vòi phun nóng (cổng van tuần tự) để cân bằng điền vào nhiều cổng trên các đế rất lớn.

Giếng khoan lạnh & lỗ thông hơi khử khí được thiết kế dọc theo đường phân khuôn và các chi tiết của băng ghế để tránh vết cháy ở các hốc sâu.

Ứng dụng điển hình

Thoát nước mưa & thoát nước thành phố: Buồng kiểm tra DN1000 dành cho phát triển khu dân cư/thương mại

Thoát nước bên đường & công nghiệp: Với bộ chuyển đổi nắp chịu lực cao, tương thích với nắp hố ga D400/F900

Nhà máy xử lý nước thải: Buồng tiếp cận trạm bơm và bể lắng

Hệ thống thu gom nước mưa: Là hố thu/bể lắng trước khi lọc

Tương thích với EN 13598-2, DIN 19535 và các thông số kỹ thuật chính của thành phố khi được sản xuất bằng vật liệu PP được chứng nhận.

Tại sao KHUÔN ZHONGYUE cho khuôn cơ sở cống của bạn?

Kinh nghiệm về khoang lớn đã được chứng minh – Đế hố ga (Ø315–Ø1200), trục, hình nón và khung che được cung cấp cho Châu Âu, Đông Nam Á, Trung Đông.

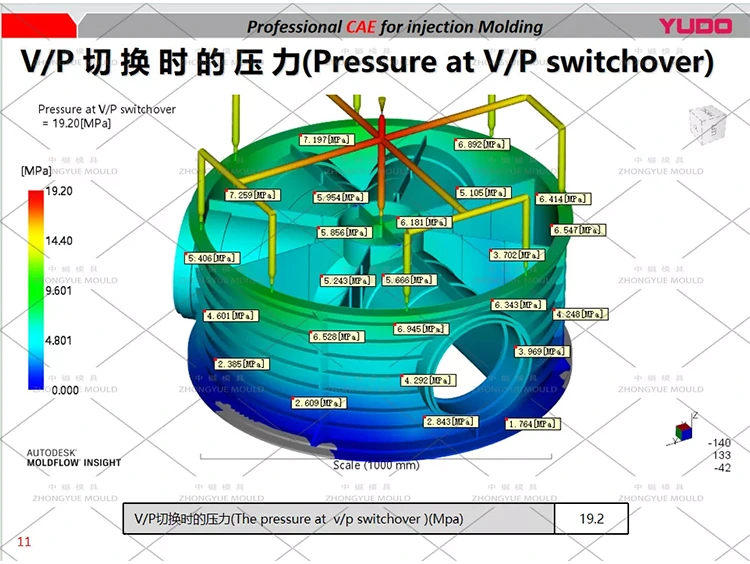

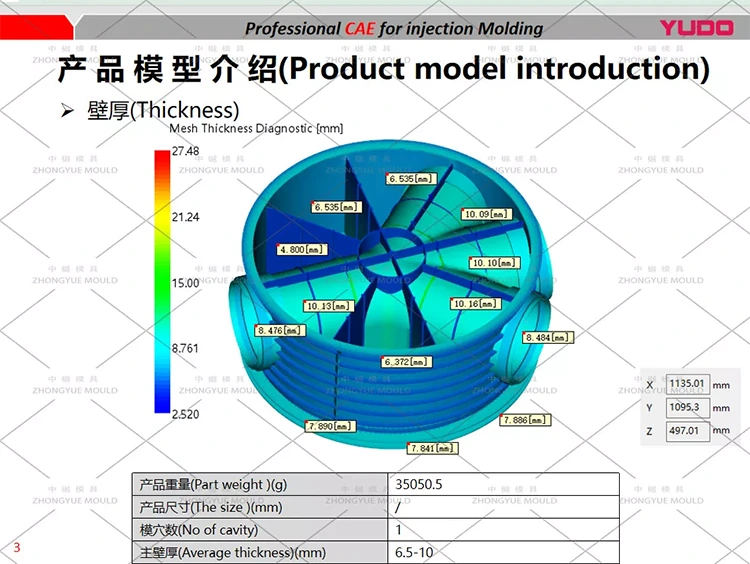

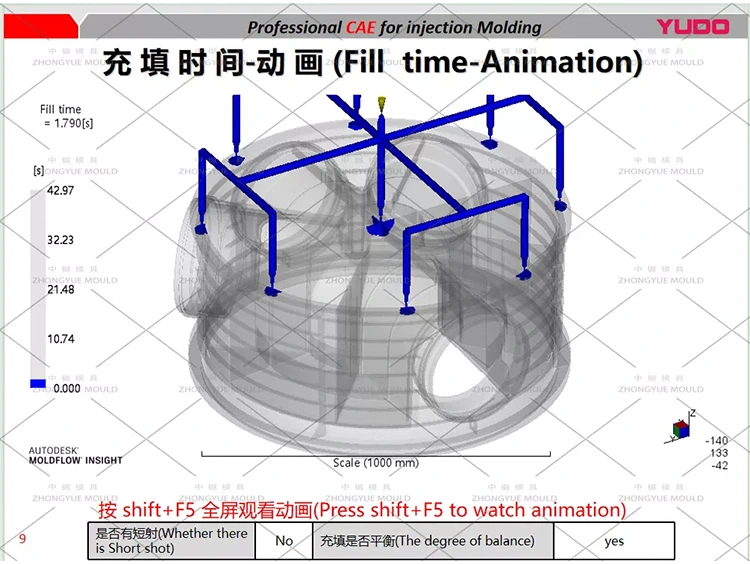

Dòng chảy khuôn & DFM trước khi cắt thép – Xác nhận mẫu điền, rủi ro vết lõm trên băng ghế và tính đồng nhất làm mát trước khi gia công.

Gia công song song khối chèn – Giảm thời gian giao hàng ~ 40%; đơn giản hóa việc tân trang lại các phần lõi/khoang bị mòn trong tương lai.

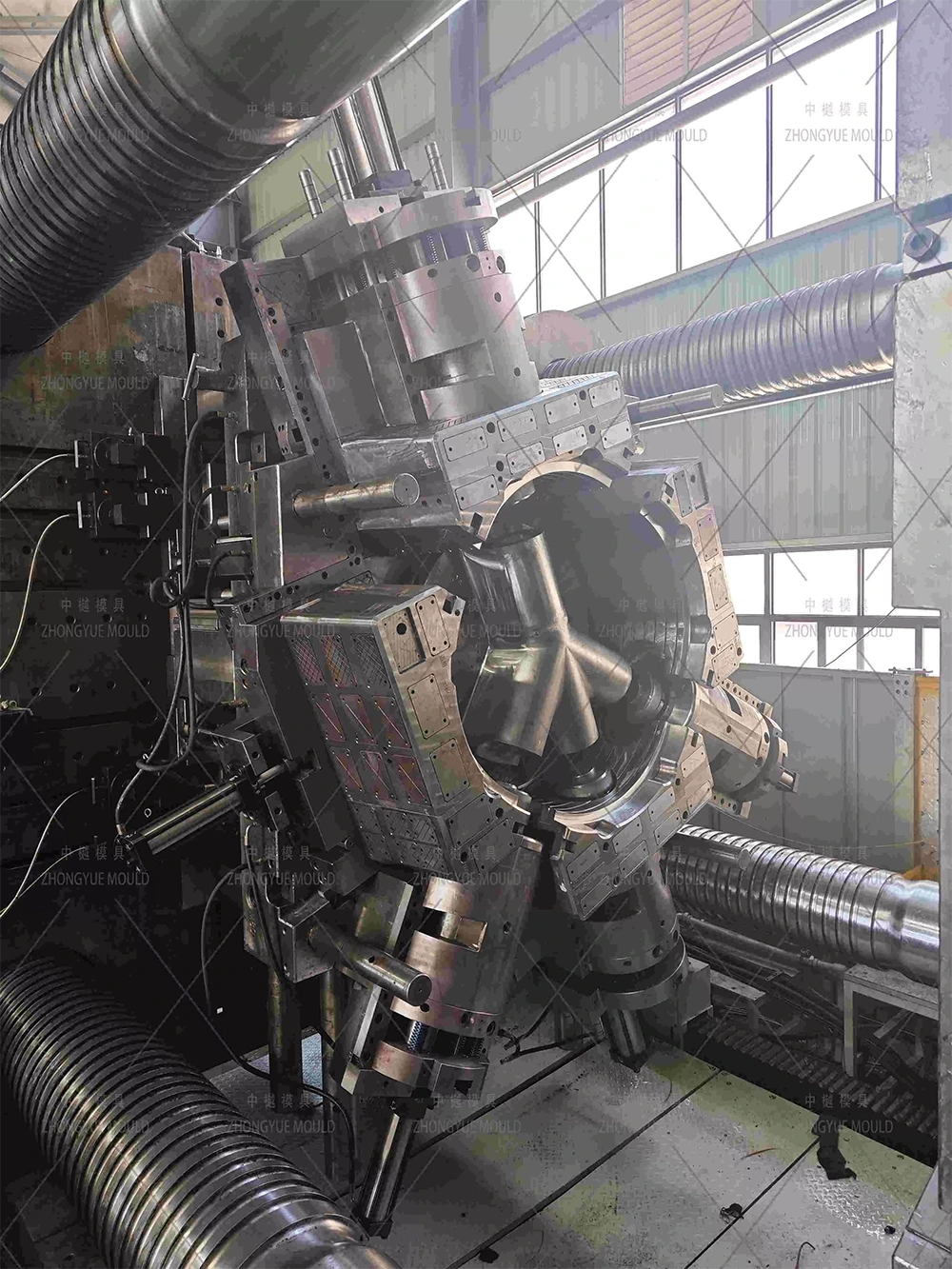

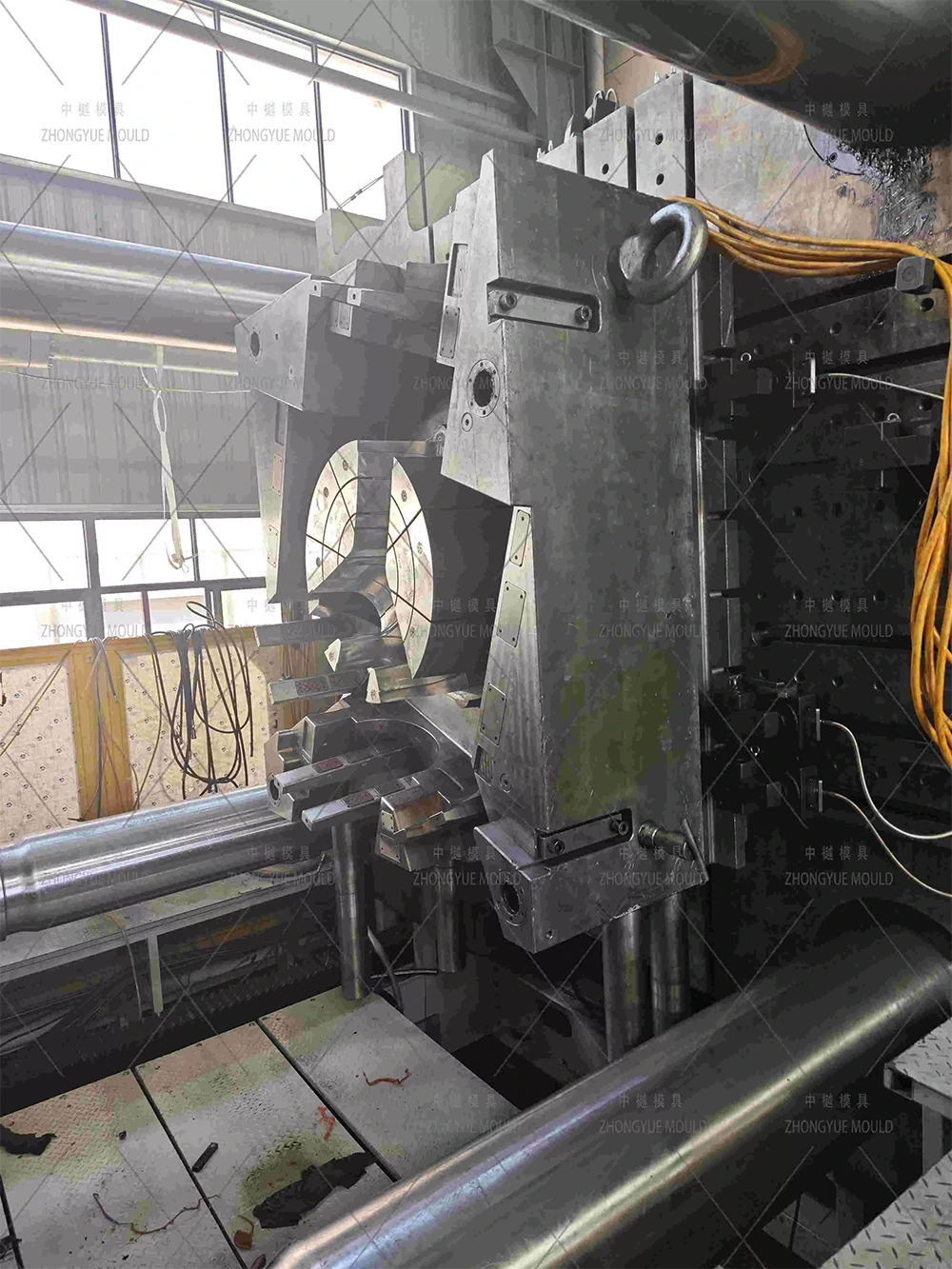

Gói QC đầy đủ - Kiểm tra CMM, chứng chỉ thép, video thử nghiệm T0 + báo cáo kích thước mẫu trước khi giao hàng.

Phụ tùng & Hỗ trợ - Vòng đệm bổ sung, dải gia nhiệt (nếu sử dụng vòi nóng), ống thủy lực, vòng chèn ổ cắm; khắc phục sự cố từ xa.
