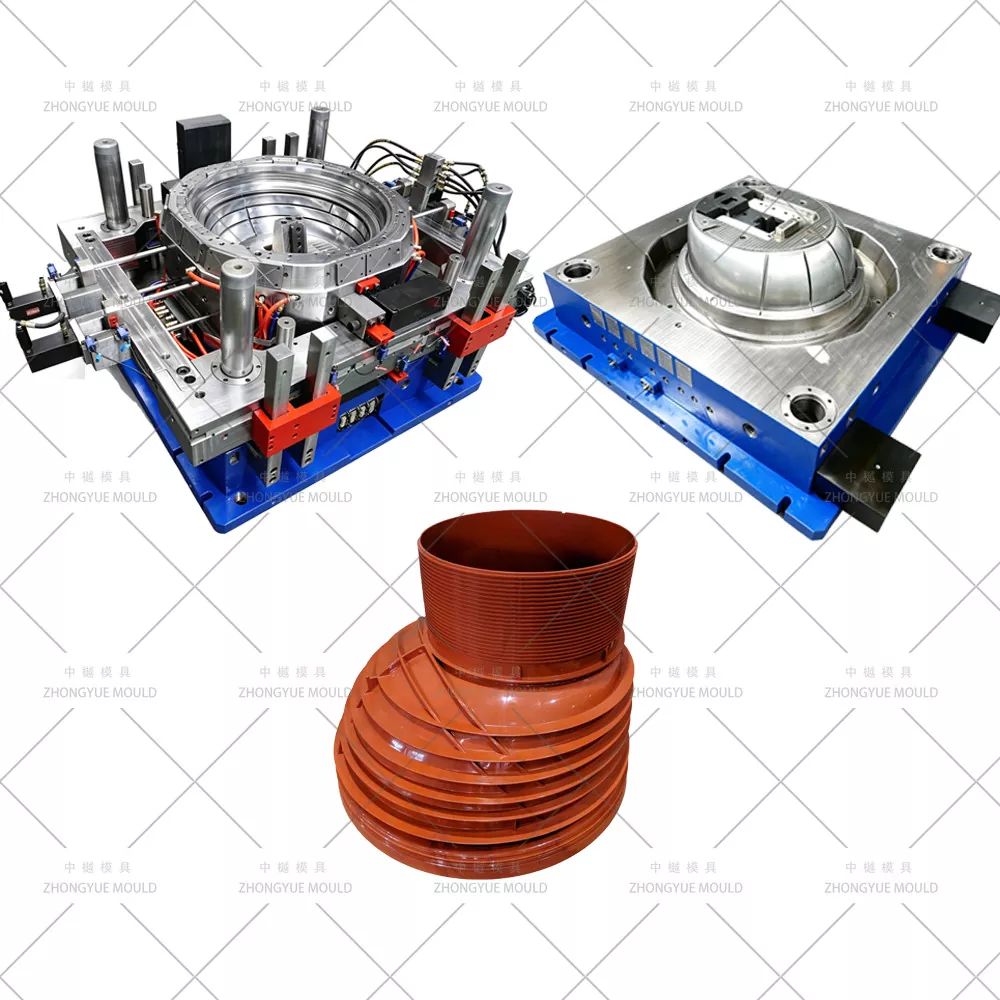

Khuôn nón nhựa PP DN1000

Trong hệ thống Buồng Kiểm tra Nhựa hoàn chỉnh, Bộ chuyển đổi hình nón / côn giảm dần kết nối trục có đường kính lớn (Ø1000mm) với lỗ mở nắp truy cập nhỏ hơn (thường là Ø600mm, Ø450mm hoặc Ø315mm). Nó đưa cổ buồng xuống kích thước nắp hố ga tiêu chuẩn trong khi vẫn duy trì tính toàn vẹn về cấu trúc và hiệu suất kín nước.

Khuôn nón cống nhựa PP DN1000 là công cụ phun chính xác tạo thành bộ phận côn này từ Polypropylen (PP), hoàn chỉnh với các rãnh ổ cắm trên/dưới cho miếng đệm EPDM, các gân tăng cứng dọc bên trong/bên ngoài và ổ cắm bậc thang chống trượt (tùy chọn). Tại ZHONGYUE MOLD (Huangyan, Taizhou, Trung Quốc), chúng tôi thiết kế khuôn hình nón với cấu trúc khoang chia (gập), làm mát lõi vách ngăn sâu bằng hạt dao BeCu và bù độ co ngót PP (1,6–1,8%)—tạo ra hình nón đáp ứng tiêu chuẩn EN 13598-2 / DIN

Thông số kỹ thuật của khuôn cống nhựa:

Thông số kỹ thuật tiêu biểu – Khuôn nón PP DN1000

Làm cho dự án Khuôn cống nhựa tiếp theo của bạn trở nên tươi sáng hơn!

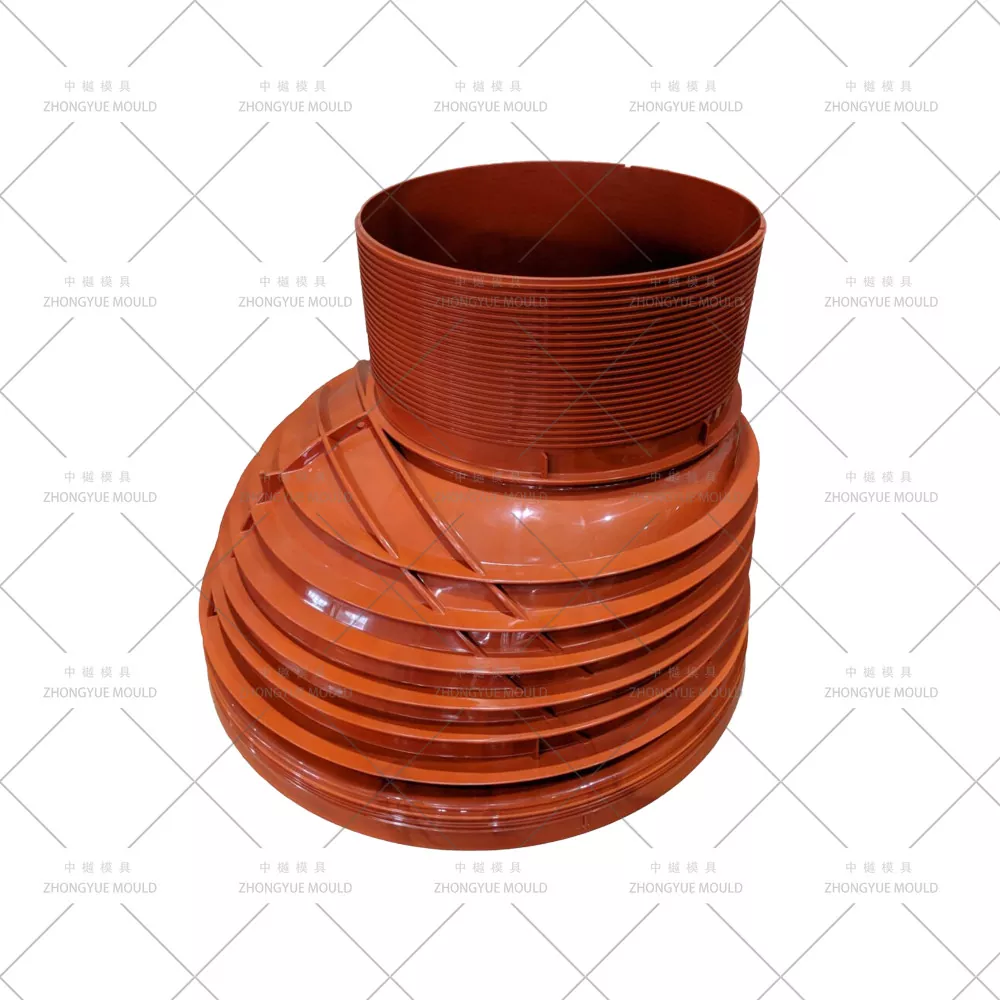

Nón giảm lỗ cống PP DN1000 là gì?

tham số	Đặc điểm kỹ thuật điển hình
Mở đầu (Ổ cắm trên)	Ø1000 mm bên trong (khớp với trục/phần mở rộng bên ngoài)
Mở đáy (Ống/Ổ cắm dưới)	Ø600 mm / Ø450 mm / Ø315 mm (có thể tùy chỉnh)
Chiều cao	250 mm / 500 mm / 750 mm (phổ biến nhất: 500mm)
Độ dày của tường	6–10 mm (có sẵn tùy chọn gia cố bằng sườn)
Vật liệu	Polypropylen nguyên chất hoặc tái chế (PP), MFI 2–6
Loại khớp	Spigot & Ổ cắm với con dấu hai môi EPDM
Đặc trưng	Các gân tăng cứng theo chiều dọc, giá đỡ bậc thang đúc sẵn tùy chọn, kết cấu chống trượt ở bề mặt bên ngoài

Nón thường có thành nhẵn với các gân bên ngoài để chống oằn khi chôn.

Làm thế nào ZHONGYUE chế tạo khuôn hình nón bằng nhựa PP DN1000 chất lượng cao

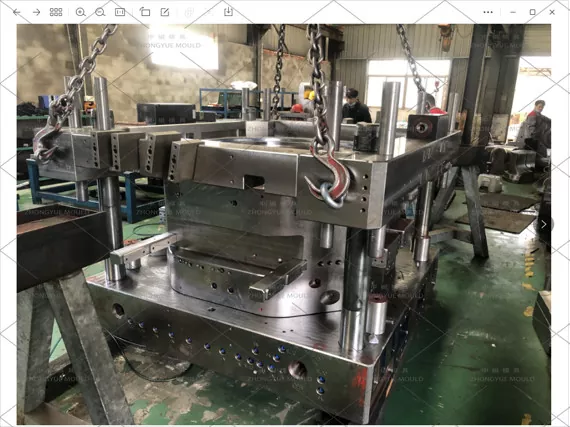

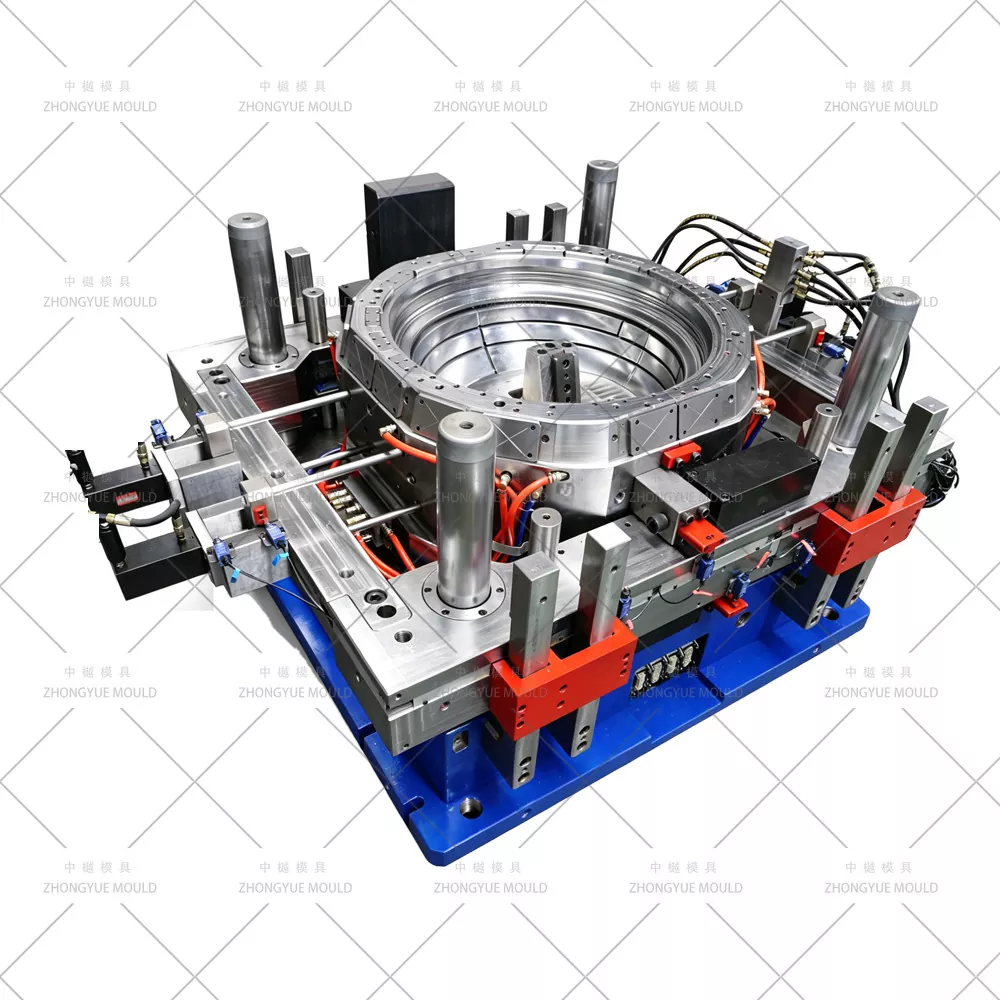

① Khoang chia (Khuôn gấp / Khuôn hai nửa) cho hình học côn

Độ côn hình nón ngăn chặn sự tước bỏ trục khỏi lõi/khoang rắn. Khuôn hình nón của chúng tôi sử dụng:

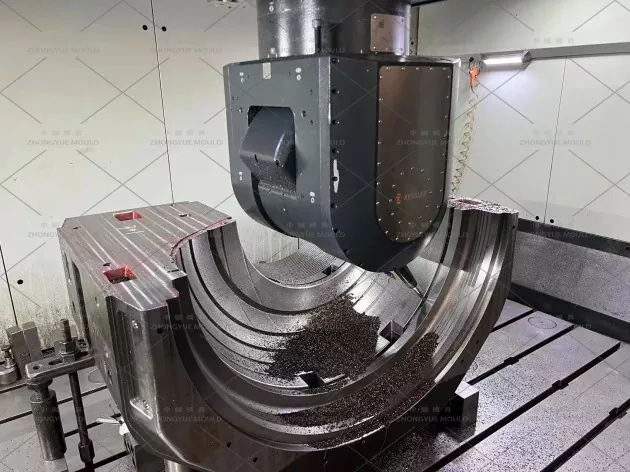

Thiết kế khoang chia (khuôn cánh hoa 2 nửa hoặc 3 đoạn) vận hành bằng xi lanh thủy lực hoặc chốt dẫn hướng góc cạnh để mở bên.

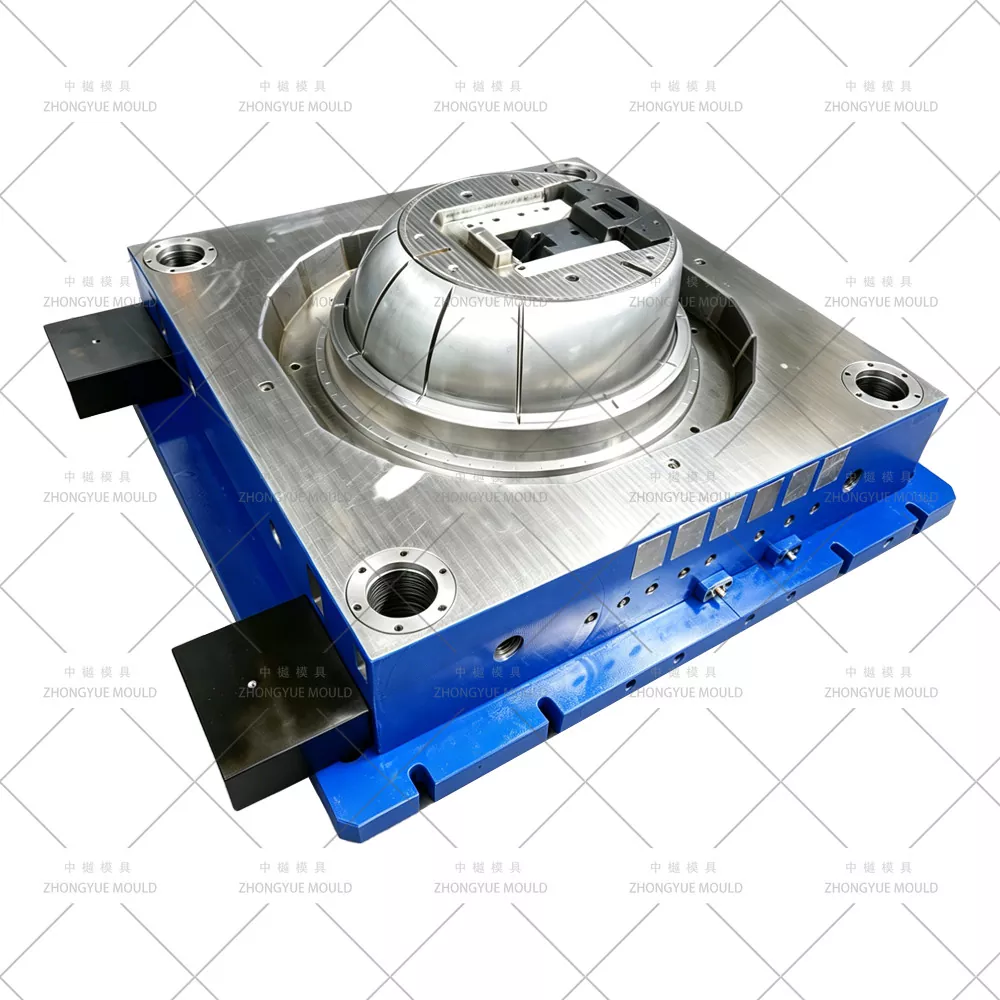

Lõi bên trong (trục gá) thường được cố định hoặc có thể thu vào một chút; sản phẩm nhả ra khi khoang chia mở ra.

Các mặt phân khuôn được mài đến ±0,01mm để giảm thiểu chớp sáng ở bề mặt hình nón.

Góc nháp ở lõi bên trong: 1°–2° (phụ thuộc vào vùng); khoang chia bên ngoài phù hợp cho phù hợp.

② Làm mát khoang sâu – Vách ngăn lõi

Thời gian chu kỳ điều khiển làm mát (thường là 70–120 giây đối với nón H=500mm):

Lõi bên trong: Vách ngăn được khoan sâu với ống bọt khí đạt độ sâu hình nón tối đa → làm mát đồng đều từ trong ra ngoài và giảm thiểu hiện tượng rụng trứng.

Vỏ khoang chia đôi: Các đường nước được khoanh vùng cách bề mặt đúc 18–22mm.

Các vùng nhiệt độ độc lập cho lõi và khoang để quản lý độ co PP khác nhau.

③ Độ co ngót PP & Độ chính xác của rãnh bịt kín

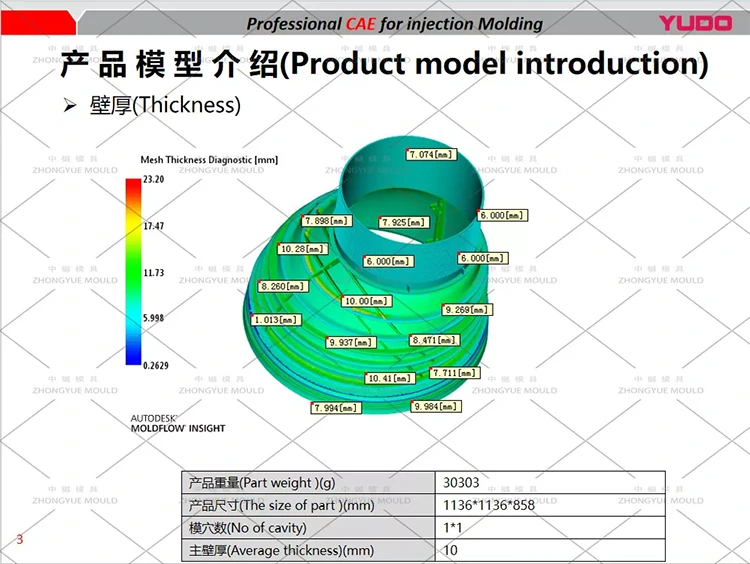

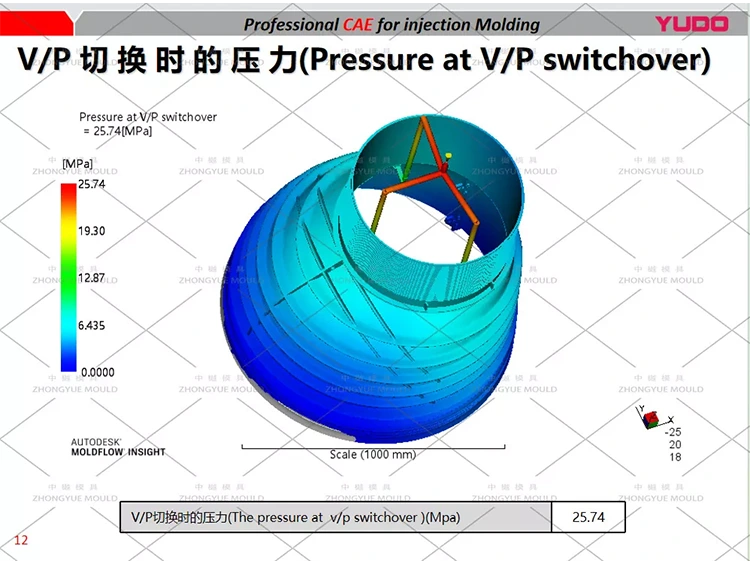

CAD khuôn bù cho độ co đẳng hướng PP 1,6–1,8%, được Moldflow xác minh nếu được yêu cầu.

Các rãnh phốt trên và dưới (đối với vòng đệm chữ O / phớt môi EPDM) được gia công với dung sai ± 0,05mm → đảm bảo mối nối kín nước với trục/đế/nắp liền kề.

Bề mặt bên trong Ra ≤ 0,8μm (tùy chọn mịn); đường gân bên ngoài có kết cấu bằng đá nhẹ.

④ Lựa chọn thép – Độ bền mài mòn & tuổi thọ cao

Thành phần	Thép đề nghị	độ cứng	Ghi chú
Đế khuôn	S50C /	—	Thanh giằng gia cố
Chèn khoang chia	P20 đã được làm cứng sẵn	HRC 28–33	Tiêu chuẩn, 500K–1M ảnh
Lõi bên trong / Trục gá	P20 đã được làm cứng sẵn	HRC 28–33	P20 được ưu tiên để có khả năng chống sốc nhiệt tốt hơn ở lõi sâu
Tấm đeo / Đường trượt	Nitơ 718H	—	Giảm ma sát khi tách hành động

⑤ Cổng & thông gió

Thông thường, cổng quạt bên hoặc cổng chồng lên nhau ở đầu có đường kính lớn hơn (đầu Ø1000mm trên cùng) để lấp đầy phía dưới, giảm thiểu sự kẹt không khí trong phần côn.

Các lỗ thông hơi dọc theo chiều dài hình nón + nút xả hơi ở vùng nạp cuối cùng.

Tiêu chuẩn Á hậu lạnh; vòi phun nóng tùy chọn trên các dòng chuyên dụng khối lượng lớn.

⑥ Khóa liên động và phóng an toàn

Phóng ra thông qua tấm đẩy đẩy vào mặt bích/vai khi khoang chia mở; đôi khi được hỗ trợ bởi vòng thoát y.

Cảm biến khóa liên động thủy lực ngăn chặn việc đóng khuôn nếu khoang chia không được đóng hoàn toàn hoặc lõi không được rút lại.

Ứng dụng điển hình

Buồng kiểm tra cống thoát nước và thoát nước mưa đô thị: Kết nối trục Ø1000mm với khung nắp tiêu chuẩn (Bộ chuyển đổi nắp DN600/DN450/DN315→DN315 hoặc DN190)

Buồng bên đường: Với bộ điều hợp nắp được xếp loại giao thông hạng nặng (D400/F900)

Hệ thống buồng mô-đun: Tương thích với trục PP (250/500/750/1000mm) và đế chuẩn - tuân thủ đầy đủ EN 13598-2 khi được sản xuất bằng PP được chứng nhận

Phòng suy giảm nước mưa / Phòng ngâm nước: Khi chuyển sang lớp phủ tiếp cận

Tại sao KHUÔN ZHONGYUE cho khuôn hình nón cống của bạn?

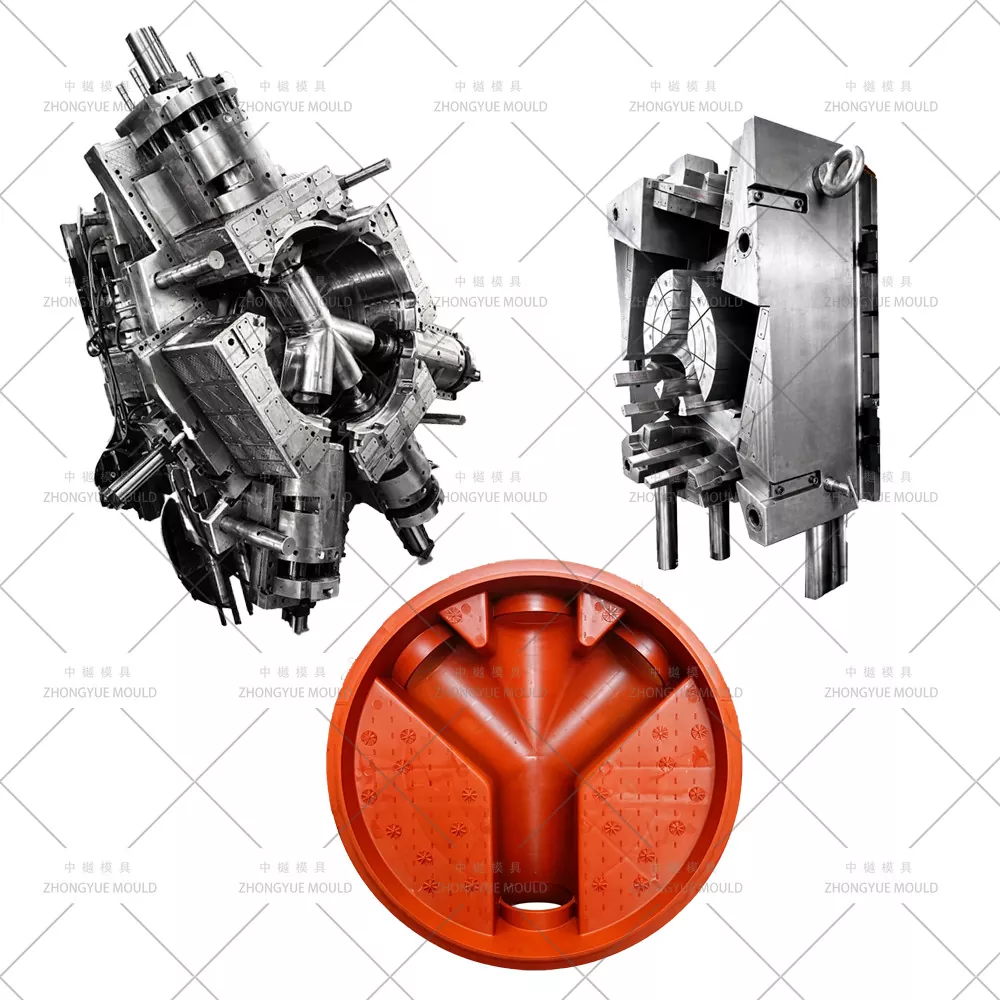

Hệ thống khuôn buồng kiểm tra hoàn chỉnh – Chúng tôi chế tạo Đế (2/3/4 chiều) + Trục (250–1000mm) + Hình côn (các mức giảm khác nhau) + Khung bìa - một điểm dừng cho các nhà cung cấp hệ thống buồng.

Chuyên môn về khoang chia – Các mặt chia đất, đèn nháy tối thiểu, khóa liên động thủy lực an toàn, nhả côn chính xác.

Làm mát kéo sâu – Bộ tạo bọt lõi có vách ngăn + phần chèn BeCu → giảm thiểu cong vênh & chu kỳ ngắn hơn trên hình dạng côn.

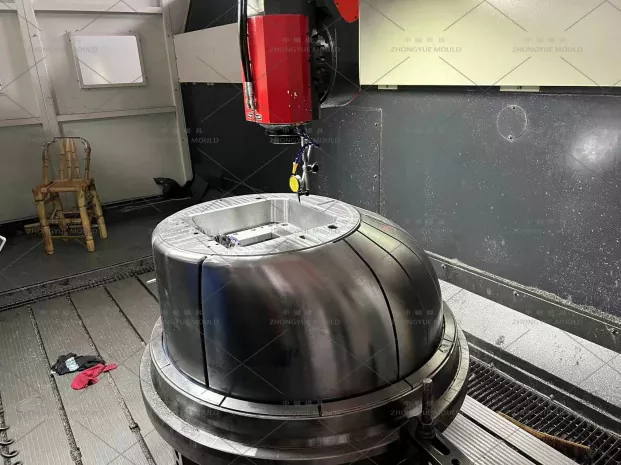

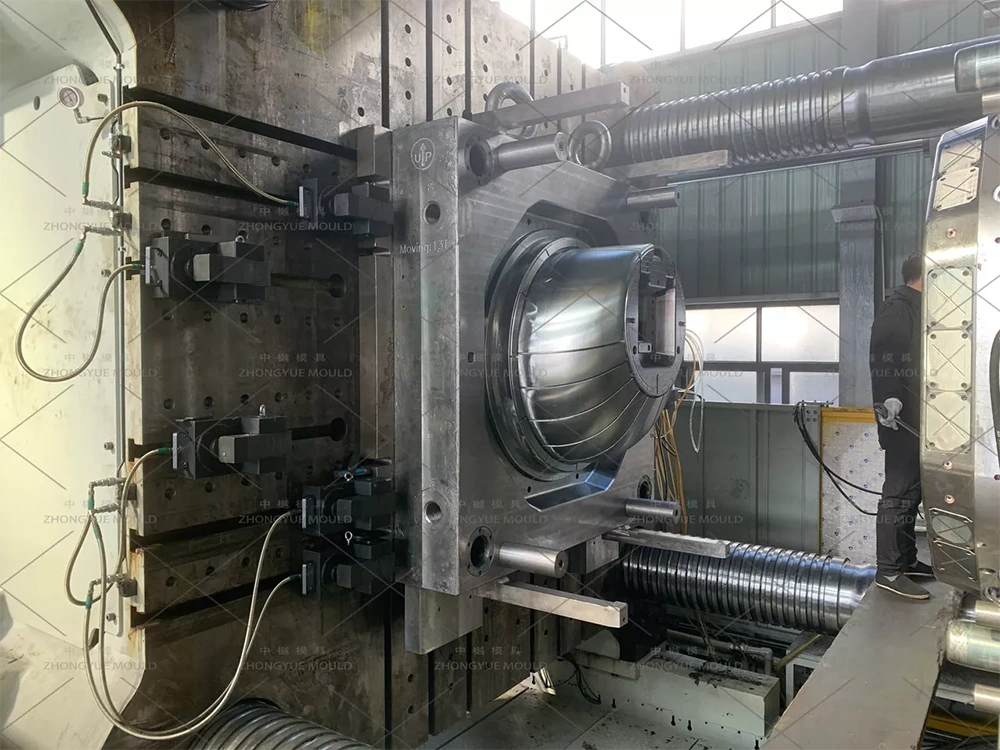

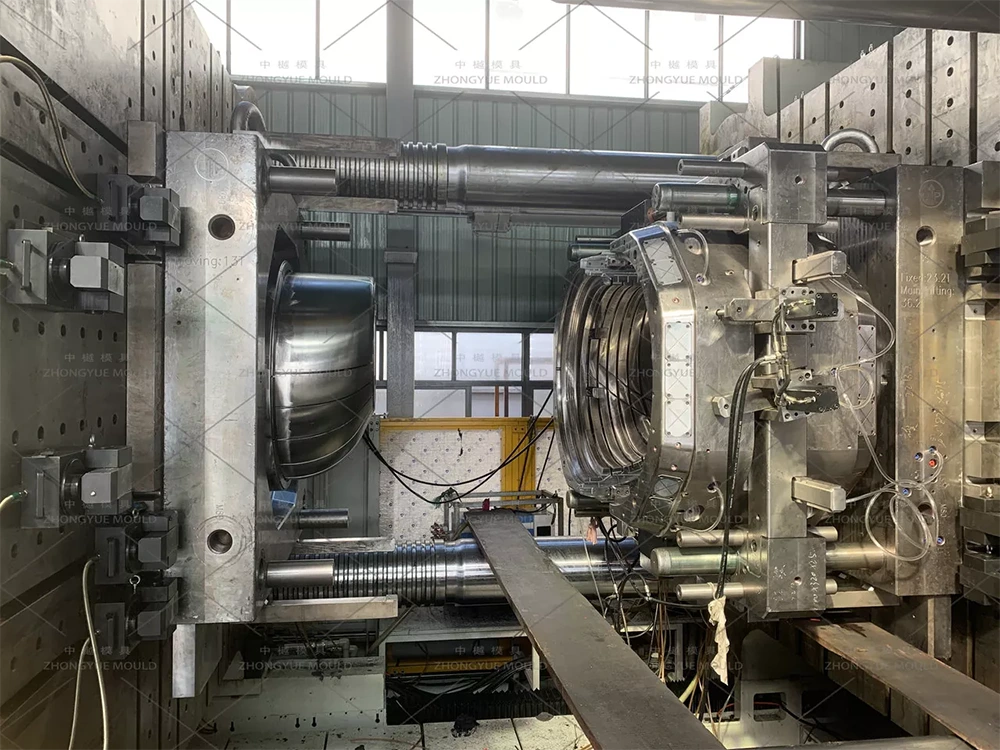

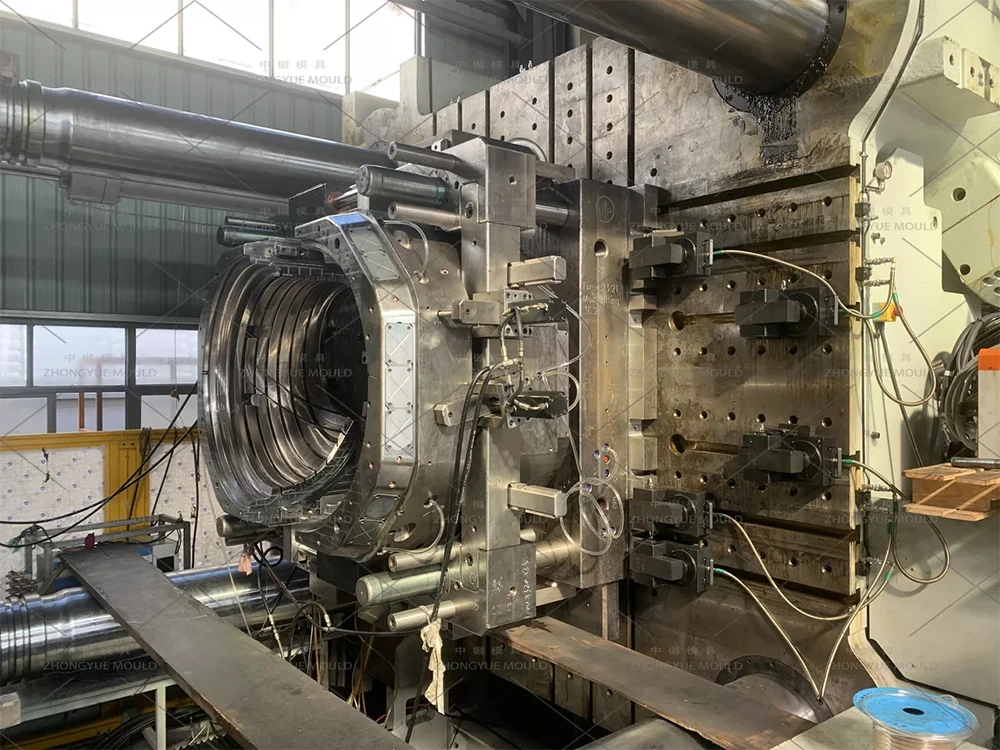

Gói QC đầy đủ - Kiểm tra CMM, chứng chỉ thép, video thử nghiệm T0 & báo cáo kích thước mẫu trước khi giao hàng.

Phụ tùng & Hỗ trợ – Vòng đệm bổ sung, tấm chống mòn, dải gia nhiệt (nếu vòi phun nóng), xử lý sự cố từ xa.
