Khuôn nắp cống nhựa PP DN1000

Khuôn nắp hố ga bằng nhựa PP – Khuôn ép khung & nắp buồng kiểm tra của ZHONGYUE MOLD

Trong hệ thống Buồng Kiểm tra Nhựa hoàn chỉnh — bao gồm Đế  → (Các) Trục mở rộng → Nón thu nhỏ  → Nắp & Khung  — bộ phận trên cùng phải cung cấp khả năng tiếp cận khi đi vào/lái qua an toàn, bịt kín nước với hình nón hoặc trục, bề mặt đi lại chống trượt và khả năng tương thích với các lỗ thông suốt tiêu chuẩn (Ø315mm / Ø450mm / Ø600mm).

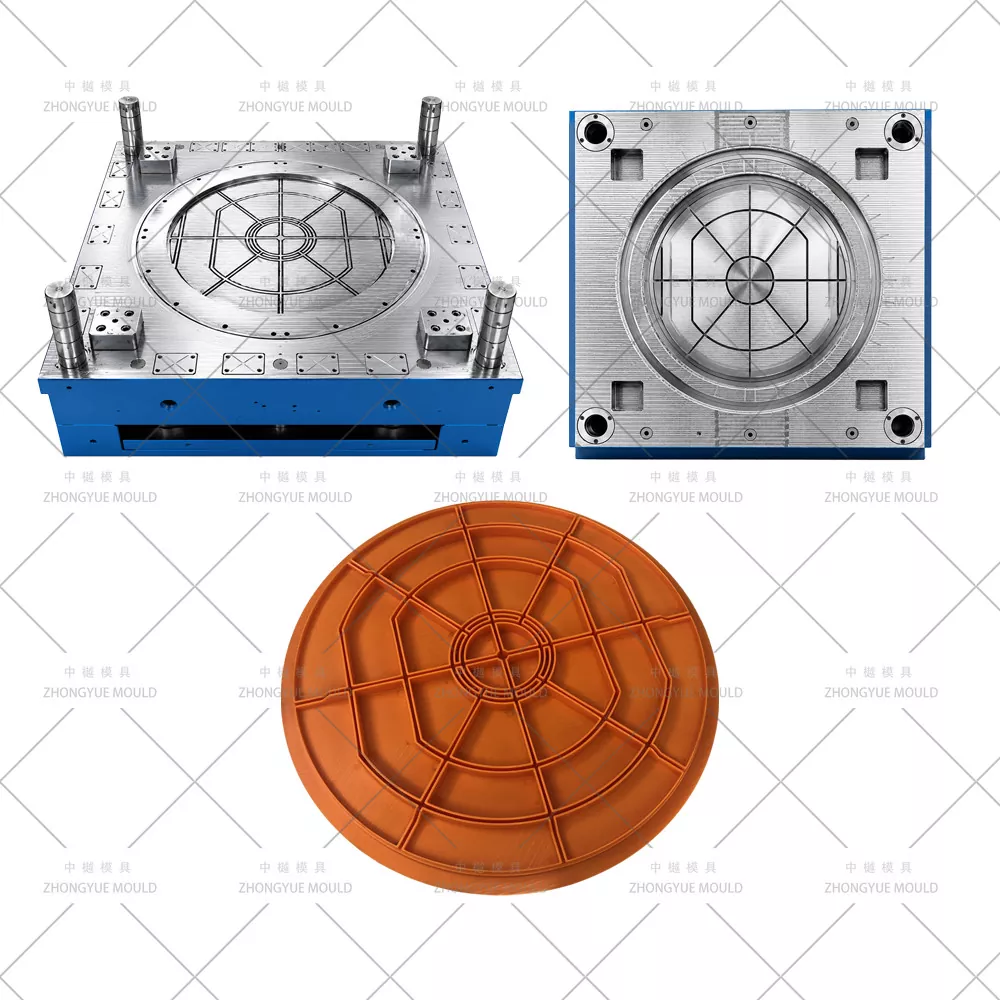

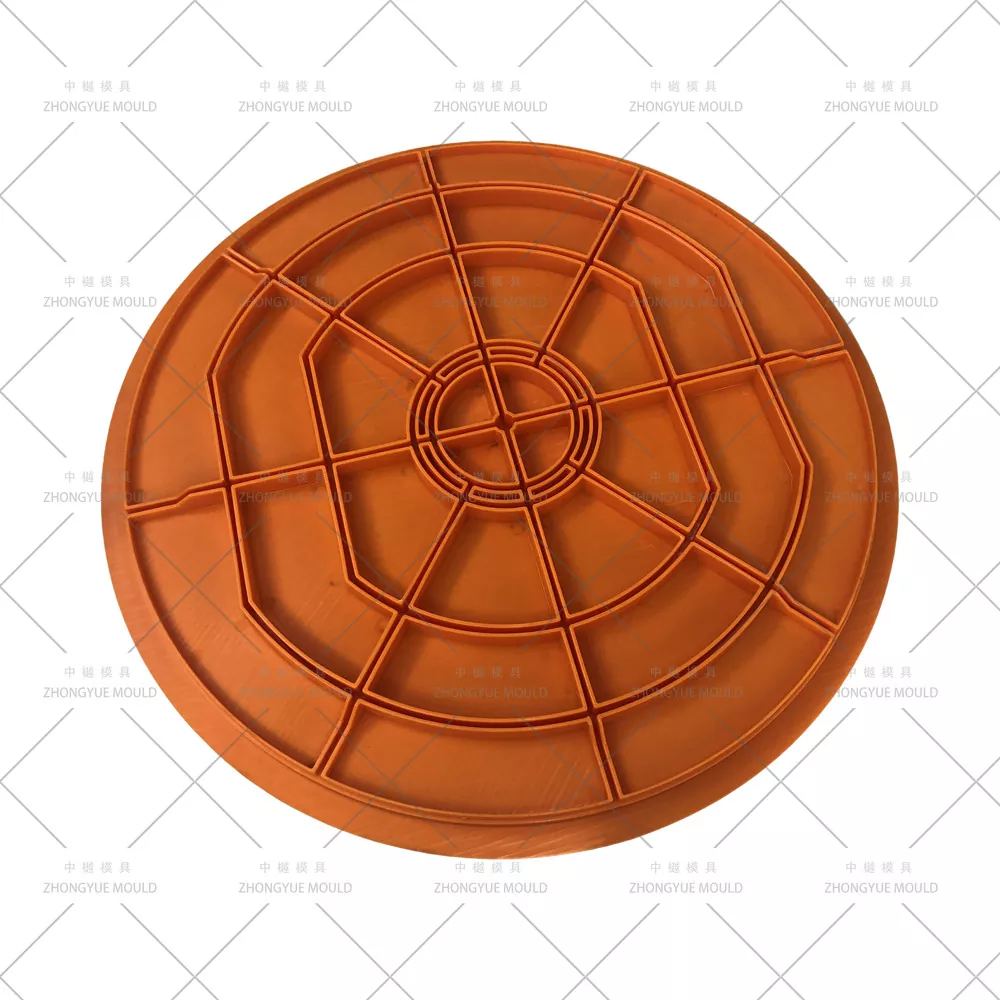

Khuôn nắp hố ga bằng nhựa PP DN1000 là công cụ ép phun chính xác tạo ra nắp đậy (đôi khi có khe gia cố bằng thép) và khung PP phù hợp (vuông hoặc tròn) từ Polypropylen (PP, MFI 2–6), thường có khuôn chống trượt tích hợp và rãnh bịt kín EPDM/O-ring. Tại ZHONGYUE MOLD (Huangyan, Taizhou, Trung Quốc), chúng tôi chế tạo khuôn cho nắp buồng kiểm tra tuân thủ EN 124 / EN 13598-2 — có sẵn ở mức độ nhẹ (A15/B125) đến hạng nặng (C250/D400 với tùy chọn chèn composite/thép) — được thiết kế bằng thép 718H, làm mát có vách ngăn và khoang được hoàn thiện bằng gương/kết cấu.

Thông số kỹ thuật của khuôn cống nhựa:

Thông số kỹ thuật tiêu biểu – Khuôn khung & nắp hố ga PP

Làm cho dự án Khuôn cống nhựa tiếp theo của bạn trở nên tươi sáng hơn!

Cấu hình khung và nắp cống điển hình

Lưu ý: Đối với hệ thống buồng kiểm tra DN1000, nắp truy cập thường có lỗ mở rõ ràng Ø315mm hoặc Ø450mm (được lắp vào đỉnh của hình nón DN1000→DN450 hoặc bộ chuyển đổi trục DN450), KHÔNG phải là nắp Ø1000mm.

Làm thế nào ZHONGYUE thiết kế khuôn nắp cống chất lượng cao

① Lựa chọn thép – Cân bằng độ mài mòn và chi phí

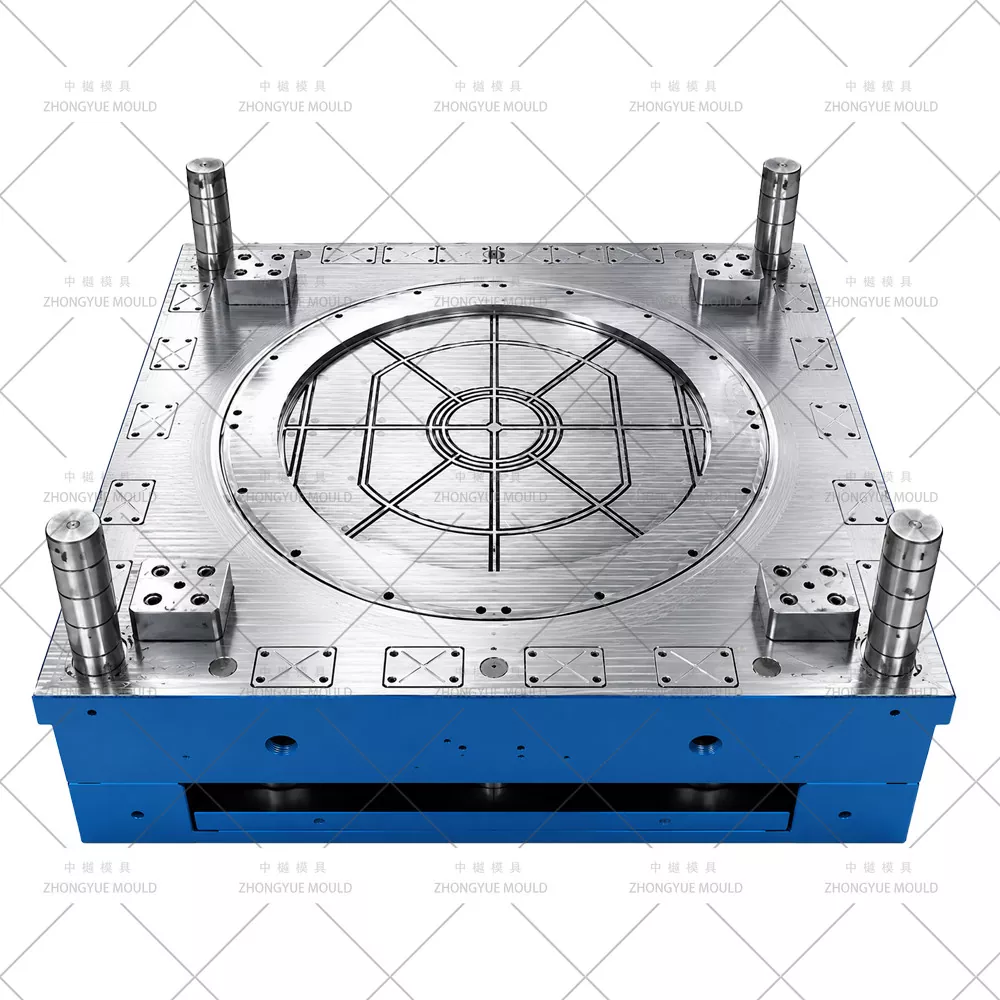

Khuôn phủ nhỏ hơn đế/trục nhưng yêu cầu bề mặt hoàn thiện mịn:

Tuổi thọ khuôn: 500.000 – 1.000.000 shot.

② Tối ưu hóa thời gian làm mát và chu trình

Vỏ (độ dày 5–12mm) và khung (tường 6–10mm) nguội tương đối nhanh, nhưng rãnh bịt & trùm bản lề/chốt là những bẫy nhiệt:

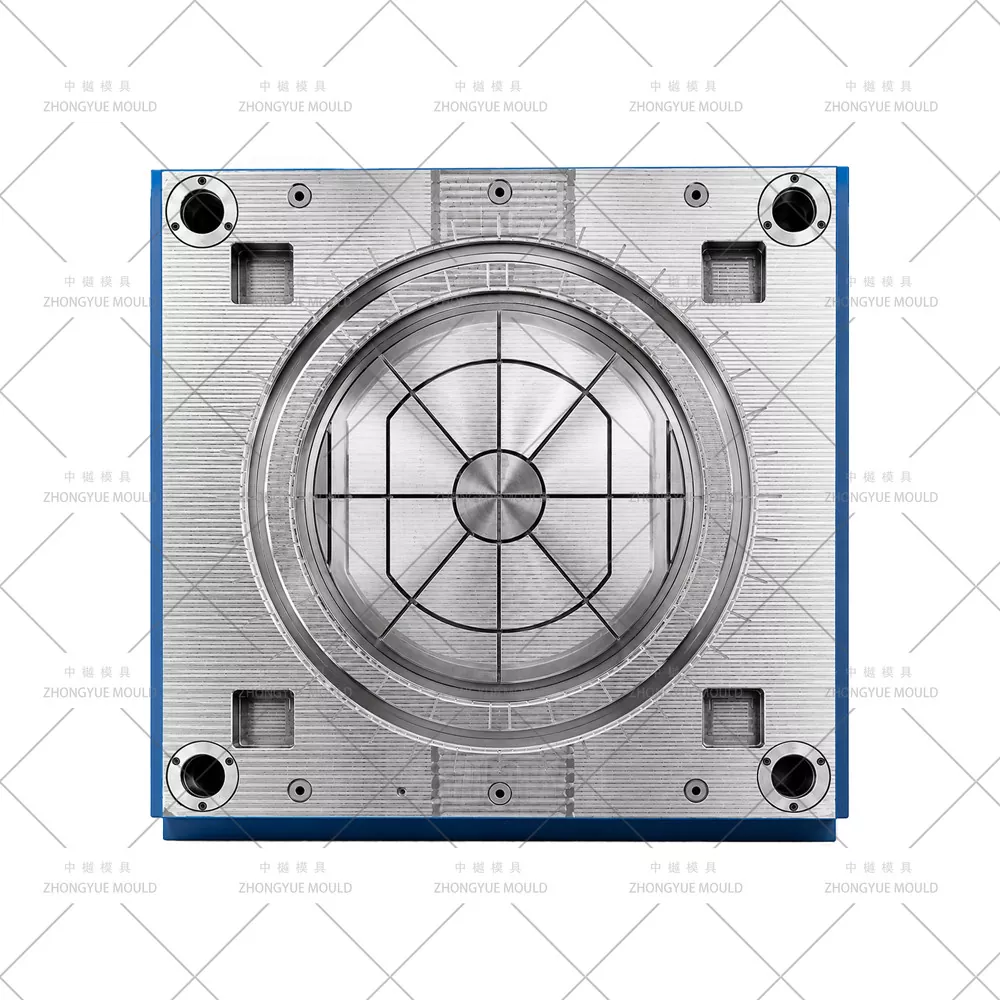

Đường nước có vách ngăn + ống bọt khí trong lõi khung để làm mát đồng đều.

Các tấm khoang có các kênh nước nối tiếp/song song cách bề mặt 15–20 mm.

Thời gian chu kỳ điển hình: 30–60 giây (khung hình), 45–80 giây (khung hình sâu).

③ Bề mặt hoàn thiện – Kết cấu chống trượt & Đánh bóng gương

Bề mặt đi bộ phủ: Kết cấu đá EDM / kết cấu khía kim cương (Ra 3–6μm) theo yêu cầu chống trượt EN 124 - được khắc hoặc kết cấu EDM trong khoang.

Bên trong ổ cắm khung: Mịn (Ra ≤ 0,8μm) để dễ dàng gắn kín EPDM.

Nhãn hiệu: Logo công ty được dập nổi/dập nổi, đánh dấu cấp tải ("B125"), tiêu chuẩn (EN 124) — tất cả đều được khắc vào khoang/hốc trên nắp.

④ Cổng, thông gió và đẩy

Thông thường cổng quạt bên hoặc cổng chồng cạnh để lấp vào viền khung hoặc che ngoại vi → tránh đường hàn trên mặt trên chống trượt.

Lỗ thông hơi ở các khu vực nạp cuối cùng (bản lề, hốc chốt khóa) để tránh vết cháy.

Phóng qua các chốt đẩy dưới mặt bích khung/vành che; tùy chọn tấm thoát y cho khung.

Khuôn gia đình hai khoang tùy chọn (1 Nắp + 1 Khung trong một khuôn) có sẵn cho các bộ phù hợp.

⑤ Khuôn chèn bằng thép / composite tùy chọn

Đối với các nắp được xếp hạng C250/D400: khuôn có thể được thiết kế với các túi vị trí chèn kim loại - tấm gia cố bằng thép được đặt thủ công hoặc bằng robot trước khi đóng → đúc quá mức bằng PP.

Ứng dụng điển hình

Thoát nước thành phố & dân cư: Nắp truy cập Ø315/Ø450 trên buồng kiểm tra (tương thích với hệ thống DN1000 qua hình nón)

Đường lái xe nội địa / Xe cộ hạng nhẹ: Khung PP được xếp hạng B125 có nắp kết cấu

Khu vực cảnh quan / Khu vực dành cho người đi bộ: Bìa nhẹ được phân loại A15

Khu công nghiệp / bãi đỗ xe (có thép chèn): Nắp bằng thép composite PP + được xếp hạng C250 (được đúc trong công cụ có khả năng đúc chèn của chúng tôi)

Tương thích với EN 124 / EN 13598-2 khi được sản xuất với PP được chứng nhận và thiết kế sườn phù hợp

Tại sao KHUÔN ZHONGYUE cho khuôn nắp cống của bạn?

Khả năng hoàn chỉnh của hệ thống buồng kiểm tra – Chúng tôi chế tạo khuôn cho Đế (2/3/4 chiều) + Trục (250–1000mm) + Hình nón + Vỏ & Khung - một cửa dành cho các nhà cung cấp hệ thống buồng.

Chuyên môn về kết cấu bề mặt - Mẫu chống trượt EDM, khắc logo, nội thất ổ cắm được đánh bóng gương.

Tùy chọn khuôn gia đình – Nắp + Khung trong một công cụ để tiết kiệm thời gian chuyển đổi máy.

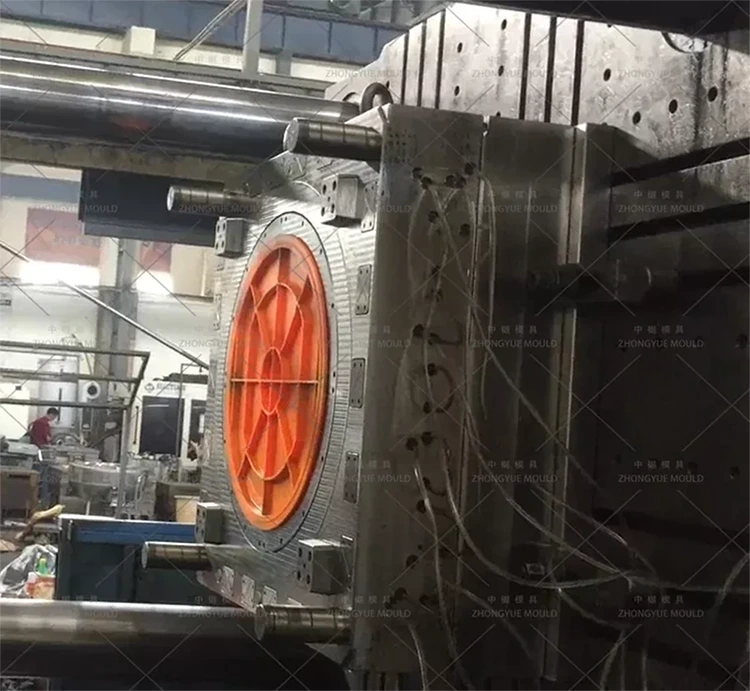

Gói QC đầy đủ - Kiểm tra CMM, chứng chỉ thép, video thử nghiệm T0 & báo cáo mẫu trước khi giao hàng.

Phụ tùng & Hỗ trợ – Các chốt đẩy bổ sung, vòng đệm, dải gia nhiệt (nếu vòi phun nóng), xử lý sự cố từ xa.

Hoàn thành bộ khuôn buồng kiểm tra của bạn

Ghép nối khuôn khung & nắp cống PP này với:

[Khuôn đáy cống 4 chiều bằng nhựa PP DN1000]

[Khuôn trục mở rộng cửa cống nhựa PP DN1000 L=1000mm]

[Khuôn hình nón cửa cống nhựa PP DN1000 DN1000→DN450/DN600]
