Khuôn mở rộng hố ga bằng nhựa PP DN1000

Khuôn mở rộng cửa cống nhựa PP DN1000 – Buồng kiểm tra Khuôn ép L=1000mm của ZHONGYUE MOLD

Trong các hệ thống thoát nước đô thị hiện đại, Phòng Kiểm tra Nhựa thay thế các hố ga bằng gạch và bê tông truyền thống bằng các bộ phận mô-đun nhẹ, chống ăn mòn và dễ lắp đặt. Một buồng hoàn chỉnh bao gồm:

Đế (Đế dưới / Đế tựa) – có ổ cắm đầu vào/đầu ra

(Các) Trục mở rộng / Vòng nâng– điều chỉnh độ sâu buồng đến mức mặt đất

Phần hình nón / thu nhỏ

Khung bìa & lưới

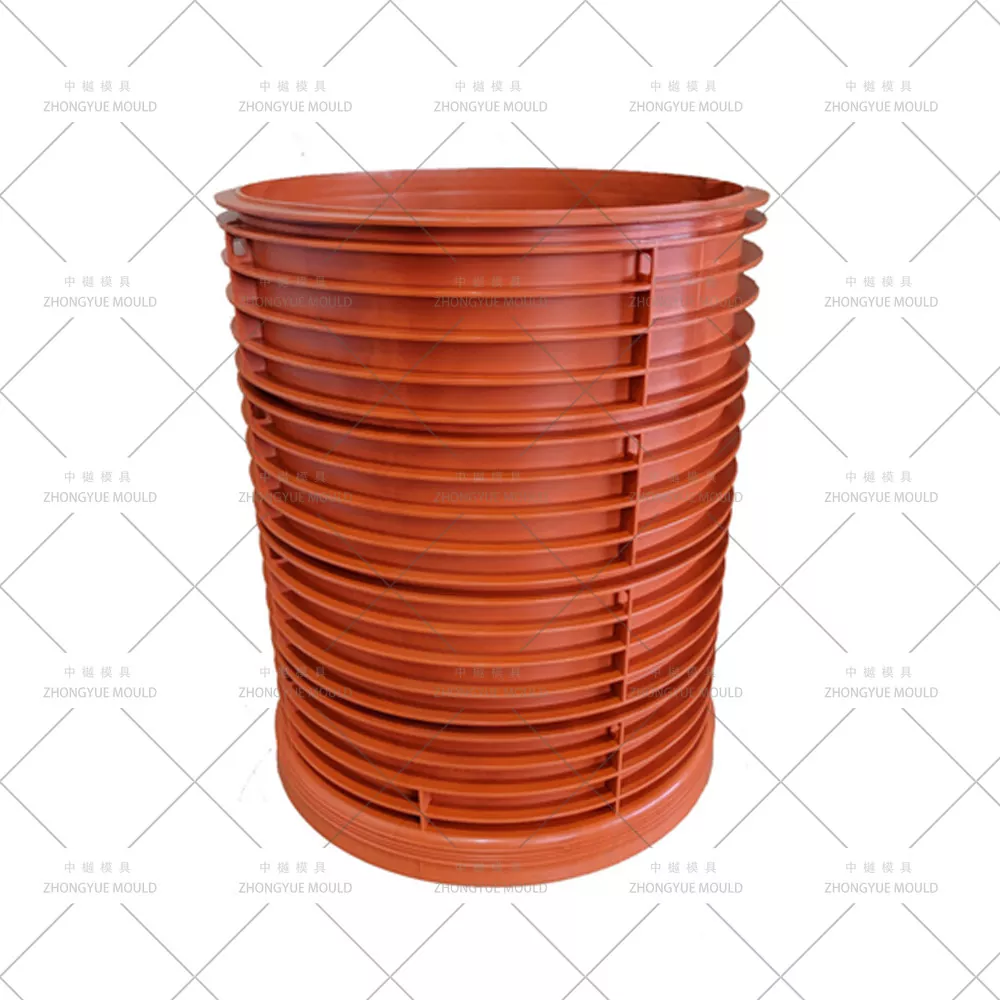

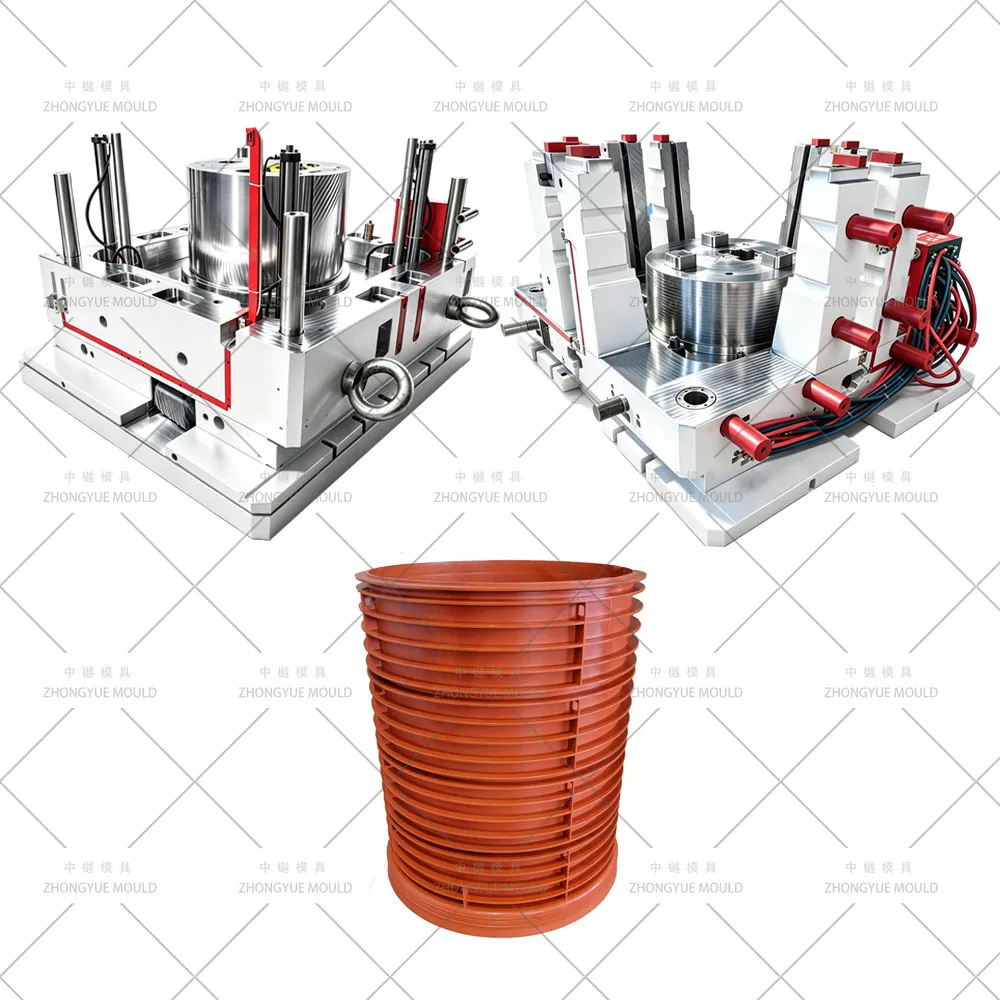

Khuôn mở rộng hố ga bằng nhựa PP DN1000 (L=1000mm) là công cụ phun chính xác tạo ra một ống nâng hình trụ có thành nhẵn hoặc có gân dọc với đường kính bên trong Ø1000mm, khớp với các khớp nối ổ cắm/trục định vị với các rãnh bịt cao su EPDM ở trên và dưới. Tại ZHONGYUE MOLD (Huangyan, Taizhou, Trung Quốc), chúng tôi chuyên về hệ thống khuôn buồng hố ga - bao gồm chân đế, trục (chiều cao 250/500/750/1000mm), hình nón và khung che - được thiết kế cho vật liệu PP (độ co rút 1,6–1,8%), làm mát khoang sâu và đúc khuôn khoang chia (gập).

Thông số kỹ thuật của khuôn cống nhựa:

Thông số kỹ thuật tiêu biểu – Khuôn trục mở rộng lỗ cống DN1000 (L=1000mm)

Làm cho dự án Khuôn cống nhựa tiếp theo của bạn trở nên tươi sáng hơn!

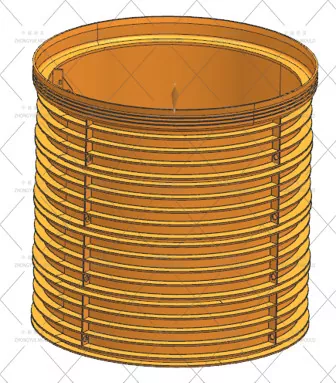

Trục mở rộng hố ga PP DN1000 (L=1000mm) là gì?

Thiết kế sườn: Các sườn gia cố dọc bên ngoài tùy chọn để tăng thêm khả năng chống oằn khi chôn sâu.

Tiêu chuẩn: Phù hợp với EN 13598-2 / DIN 19534 / GB/T 19472 (tùy theo thị trường).

Làm thế nào ZHONGYUE thiết kế khuôn trục cống chất lượng cao

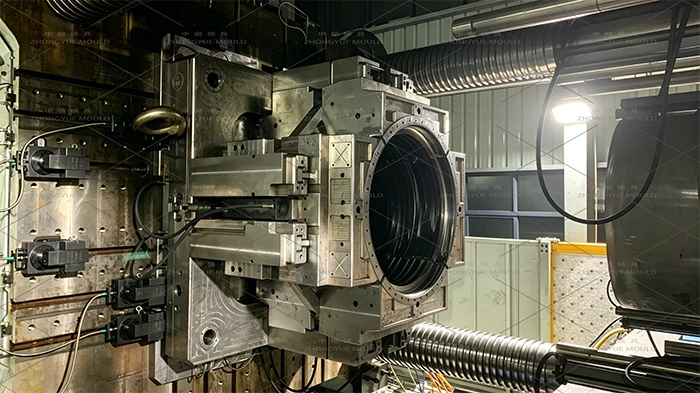

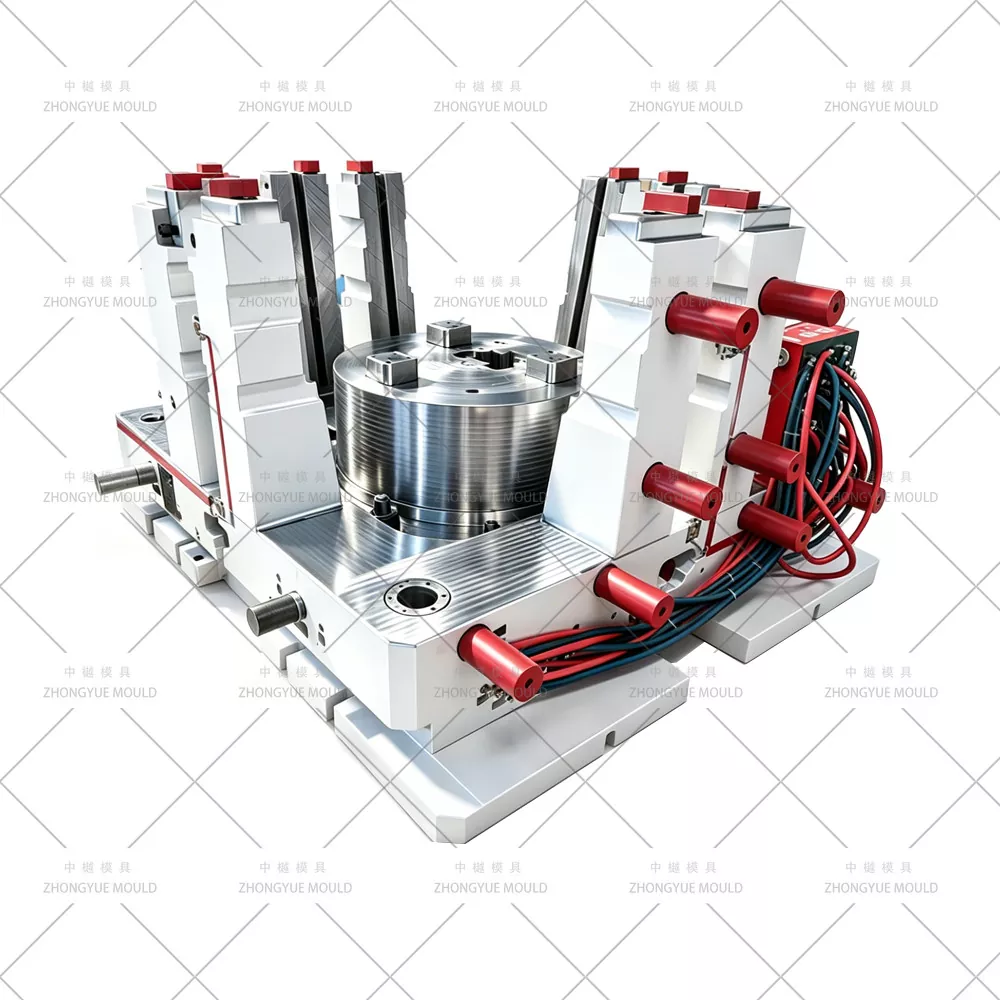

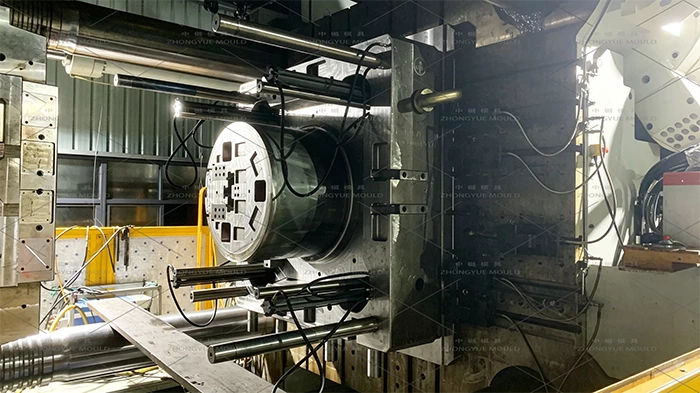

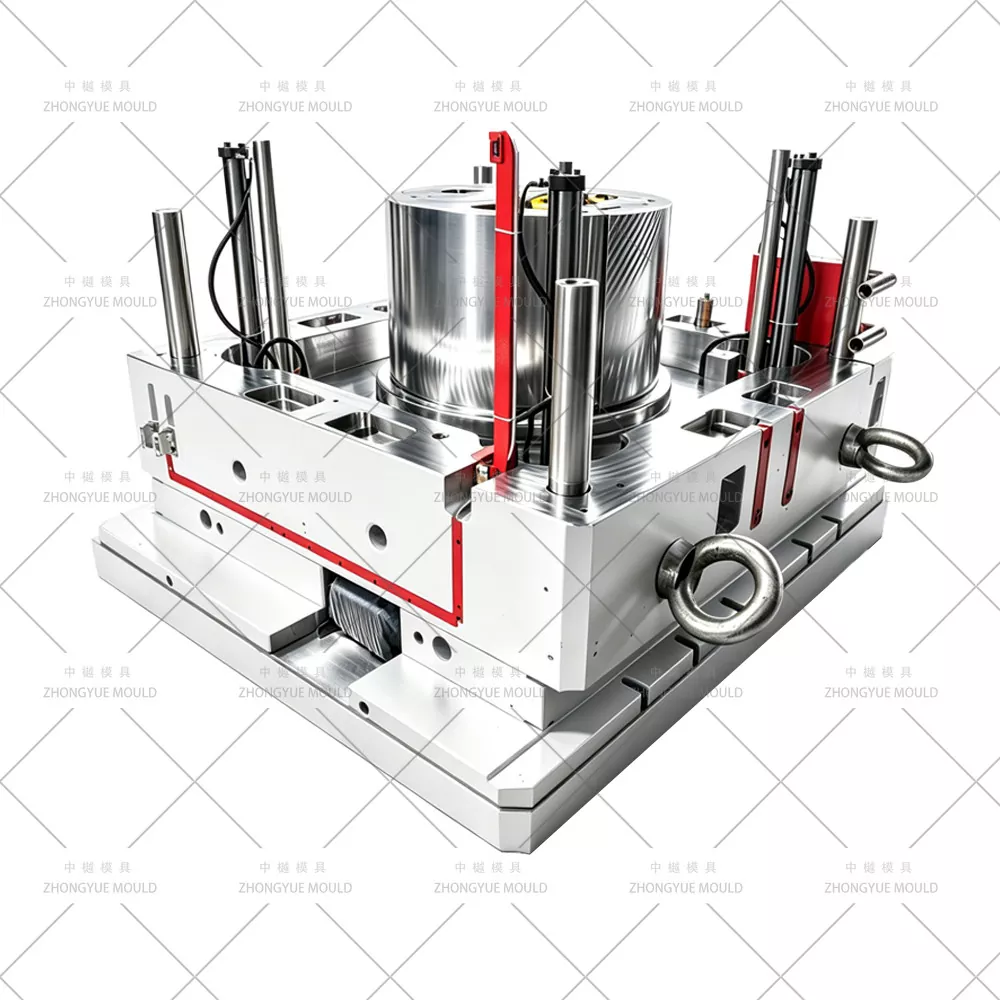

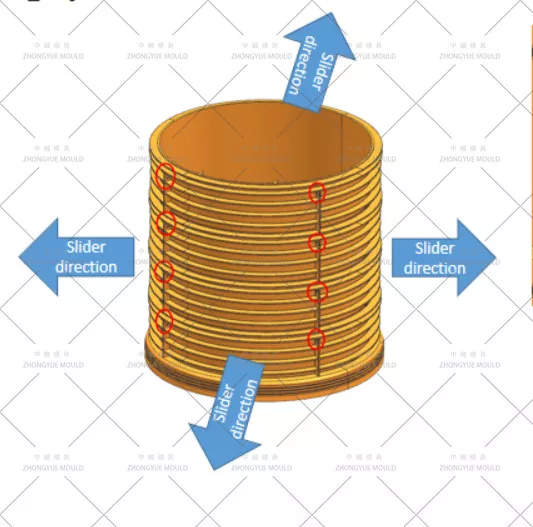

① Khoang chia (Khuôn gấp / Khuôn hai nửa) để tháo khuôn an toàn

Không thể tách nòng thành mỏng rút sâu Ø1000mm × L1000mm ra khỏi lõi rắn mà không có lực kéo quá mức → yêu cầu thiết kế khoang chia đôi (哈夫模 / khuôn chia):

Khoang chia thành 2 hoặc 3 đoạn (nửa/cánh hoa) vận hành bằng xi lanh thủy lực hoặc chốt góc để mở bên.

Lõi (trục bên trong) đứng yên hoặc có thể thu vào; sản phẩm được giải phóng bằng cách mở khoang chia đôi.

Đường chia tay được gia công chính xác với đèn flash tối thiểu; bề mặt giao phối được nối đất và trang bị.

Góc nháp ở lõi bên trong thường là 1°–1,5° (nhiều hơn một chút ở khoang tách bên ngoài) để nhả trơn tru.

② Làm mát khoang sâu – Tách lõi trong và vỏ ngoài

Làm mát chiếm ưu thế trong thời gian chu kỳ (thường là 90–150 giây đối với trục L=1000mm):

Lõi bên trong: Vách ngăn được khoan sâu + ống tạo bọt đạt độ sâu tối đa → làm mát đồng đều từ trong ra ngoài.

Khoang phân chia bên ngoài: Các dòng nước nối tiếp hoặc song song cách nhau 20–25mm tính từ bề mặt đúc; Miếng đệm BeCu (Đồng Beryllium) ở các đầu gân/trục dày.

Kiểm soát nhiệt độ độc lập giữa lõi và khoang để quản lý sự co rút khác biệt và ngăn ngừa hiện tượng rụng trứng.

③ Độ co ngót PP và độ chính xác của rãnh bịt kín

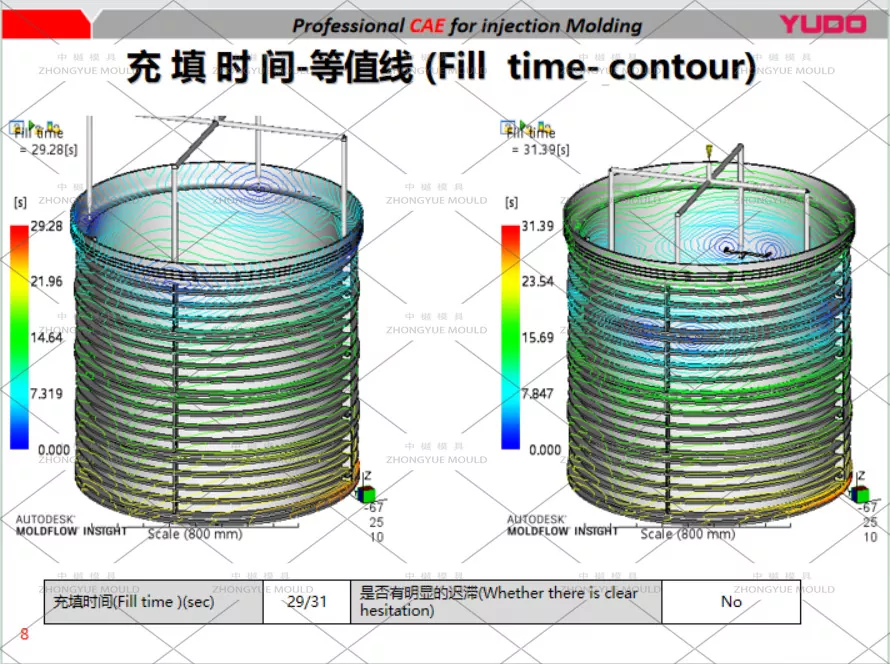

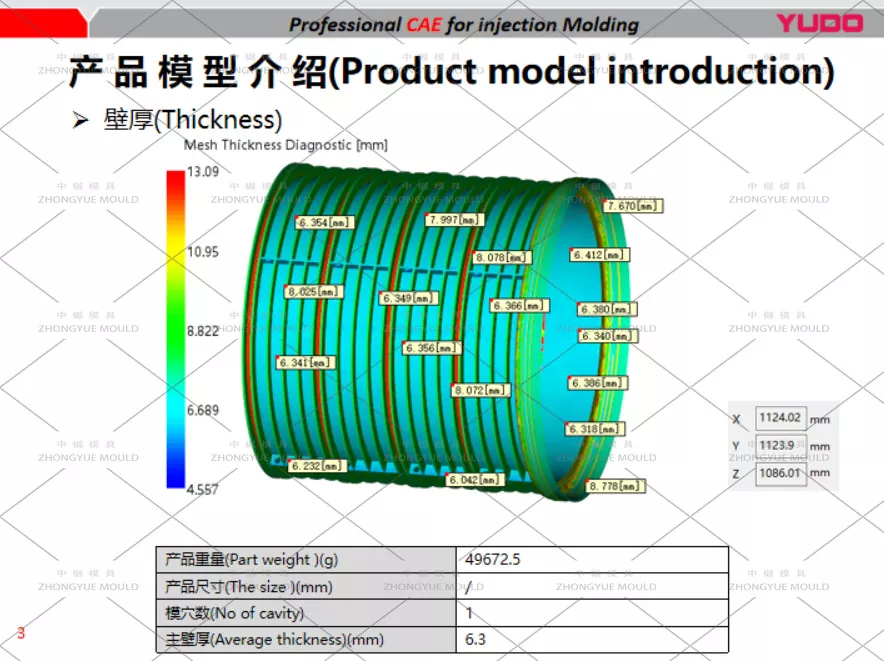

Khuôn được thiết kế với hệ số co ngót PP 1,6–1,8% được bù đẳng hướng, được Moldflow xác minh nếu cần.

Các rãnh bịt kín ổ cắm trên và dưới (đối với miếng đệm EPDM vòng Ø) được gia công với dung sai ± 0,05mm để đảm bảo mối nối kín nước với trục/đế/hình nón liền kề.

Bề mặt bên trong có thể nhẵn (Ra ≤ 0,8μm) hoặc có kết cấu nhẹ nếu có gân.

④ Lựa chọn thép – Cân bằng độ mài mòn và chi phí

⑤ Cổng & thông gió

Thông thường, cổng quạt bên hoặc nhiều cổng chồng lên nhau ở một đầu (dưới hoặc trên tùy theo hướng) để lấp đầy từ đầu ổ cắm trở lên, giảm thiểu việc tích tụ không khí trong khoang sâu.

Các lỗ thông hơi dọc theo chiều dài thùng để thoát khí — rất quan trọng trong việc đúc PP thành mỏng sâu để tránh vết cháy.

Tiêu chuẩn Á hậu lạnh; vòi phun nóng tùy chọn cho các dòng chuyên dụng khối lượng lớn.

Ứng dụng điển hình

Cống thoát nước mưa và vệ sinh thành phố: Buồng kiểm tra độ sâu có thể điều chỉnh dành cho phát triển khu dân cư/thương mại

Thoát nước bên đường: Với bộ chuyển đổi nắp hạng nặng (xếp hạng D400/F900)

Thu hoạch / Ngâm nước mưa: Là ống đứng để mang lại khả năng tiếp cận bề mặt

Hệ thống mô-đun: Có thể xếp chồng lên nhau bằng các khớp nối vòng cao su vừa khít - có thể kết hợp nhiều trục 250/500/1000mm để đạt được bất kỳ độ sâu chôn lấp nào

Tương thích với các buồng tiêu chuẩn EN 13598-2, DIN 19534, GB/T 19472 khi được sản xuất bằng PP được chứng nhận.

Tại sao KHUÔN ZHONGYUE cho khuôn trục cống của bạn?

Khả năng hoàn chỉnh của hệ thống buồng – Chúng tôi chế tạo khuôn cho Đế + Trục (nhiều chiều cao) + Hình nón + Khung che - một điểm dừng cho các nhà cung cấp hệ thống buồng.

Chuyên môn làm mát kéo sâu – Bộ tạo bọt lõi có vách ngăn + làm mát khoang theo vùng để giảm thiểu cong vênh và thời gian chu kỳ trên trục L=1000mm.

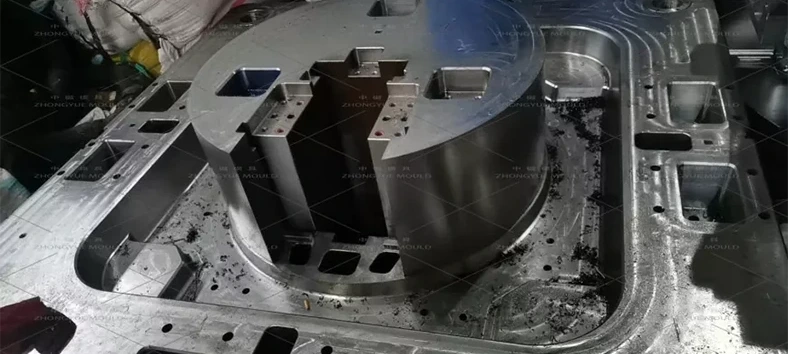

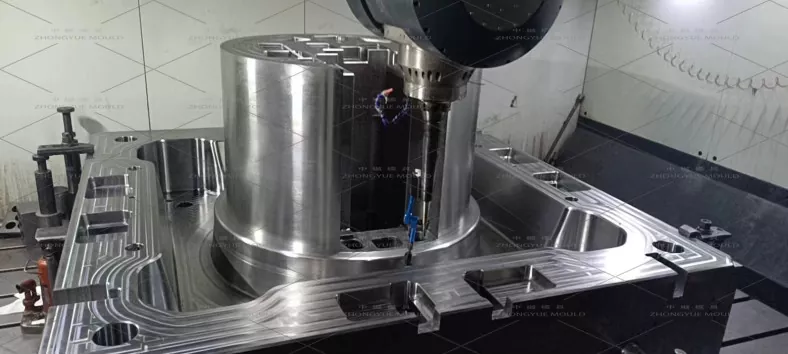

Gia công khoang tách chính xác – Mặt cắt đất, độ chớp tối thiểu, khóa liên động thủy lực an toàn.

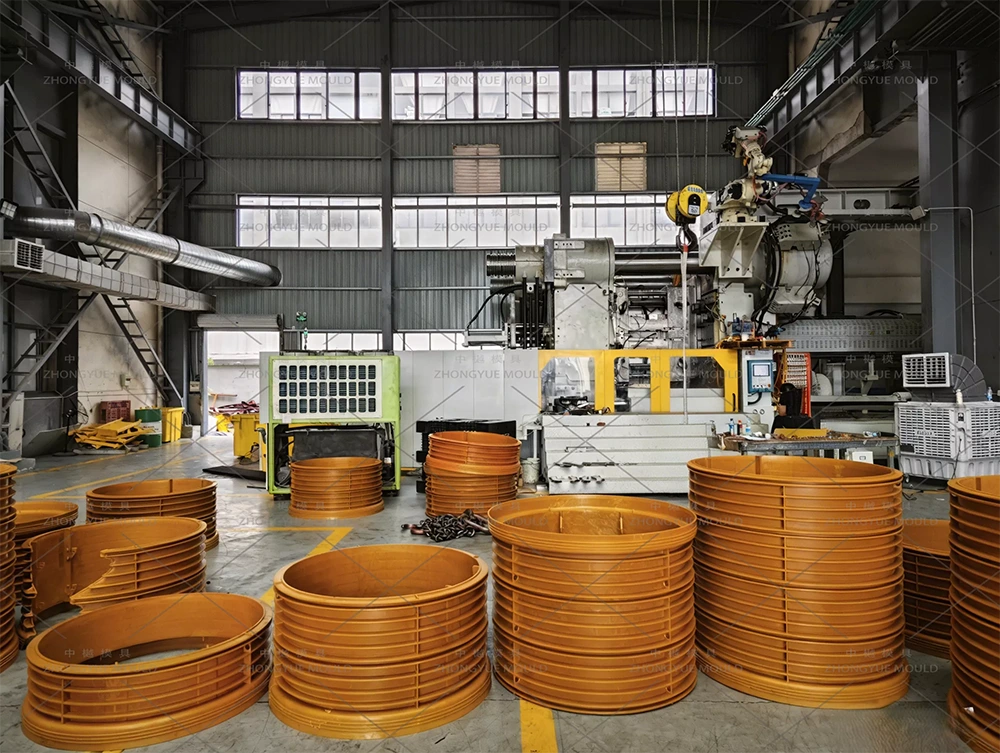

Gói QC đầy đủ - Kiểm tra CMM, chứng chỉ thép, video thử nghiệm T0 & báo cáo kích thước mẫu trước khi giao hàng.

Phụ tùng & Hỗ trợ – Vòng đệm bổ sung, tấm chống mòn, dải gia nhiệt (nếu vòi phun nóng), xử lý sự cố từ xa.

Bắt đầu dự án khuôn trục mở rộng cửa cống của bạn

Cho dù bạn cần Khuôn trục cống DN1000 PP L=1000mm (hoặc các biến thể 500/750mm) hay một bộ khuôn buồng kiểm tra đầy đủ (đế + trục + hình nón + nắp), đội ngũ kỹ thuật của chúng tôi đều sẵn sàng.
