ZHONGYUE MOLD chuyên sản xuất Khuôn chậu hoa tròn 4 khoang bằng nhựa cỡ nhỏ hiệu quả cao cho các nhà cung cấp dịch vụ làm vườn toàn cầu, trung tâm làm vườn, người trồng vườn ươm và các thương hiệu trang trí nhà cửa. Không giống như khuôn chậu công nghiệp một khoang hoặc khuôn lớn, thiết kế 4 khoang của chúng tôi hướng tới sản xuất số lượng lớn các chậu trồng cây có đường kính nhỏ (60mm, 80mm, 100mm, 120mm, 150mm, 180mm) dùng cho các loại cây xương rồng, cây giống, cây thảo mộc và quà tặng khuyến mãi.
Chúng tôi thiết kế các khuôn này để đạt sản lượng tối đa mỗi giờ, tích hợp các đường dẫn lạnh cân bằng (hoặc cổng van đường dẫn nóng tùy chọn), các kênh làm mát hiệu quả và hệ thống khử khí tự động để đạt được thời gian chu kỳ thấp tới 12–18 giây (tùy thuộc vào vật liệu và độ dày của thành). Cho dù bạn cần chậu PP/PS nguyên chất, chậu trồng cây trang trí hiệu ứng đá cẩm thạch hay chậu PLA/PBAT có thể phân hủy sinh học, thiết kế khuôn của chúng tôi có thể đáp ứng các dòng vật liệu đa dạng trong khi vẫn duy trì độ dày thành ổn định và tính toàn vẹn của lỗ thoát nước
|
Mục |
Thông số kỹ thuật / Tùy chọn |
|
|
Tên khuôn |
Khuôn chậu hoa tròn 4 ngăn bằng nhựa cỡ nhỏ (Đường kính trên 60mm–180mm) |
|
|
Khoang & lõi thép |
Khoang: P20 (std.), nâng cấp 718H (HRC 33–38). Lõi: P20/718H. Chân thoát nước: SKD61 (HRC 48–52) hoặc làm mát bằng BeCu. |
|
|
Loại khuôn |
khuôn hai tấm; 4 khoang (bố trí tuyến tính 1×4 hoặc xuyên tâm 2×2). |
|
|
Đế khuôn |
Tiêu chuẩn LKM / DME (ví dụ: 350×400mm–450×550mm tùy thuộc vào kích thước nồi). |
|
|
sâu răng |
4 lỗ mỗi lần bắn (các phần giống hệt nhau). |
|
|
Hệ thống Á hậu |
Á hậu nguội (cân bằng loại H) tiêu chuẩn; Á hậu nóng 4 giọt tùy chọn (cổng van YUDO/SYNVENTIVE). |
|
|
Loại cổng |
Cổng phụ/cổng định vị ở vành trong hoặc hốc chân đế; tự động phân hủy. |
|
|
Phóng ra |
Chân đẩy (std.); Tấm thoát y tùy chọn cho các bức tường mỏng. |
|
|
làm mát |
Vách ngăn xoắn ốc hoặc rãnh xuyên thẳng xung quanh lõi; Mạch phân tách đa tạp. |
|
|
Thông gió |
Lỗ thông hơi trên đường chia tay 0,015–0,02mm; tùy chọn chèn lỗ thông hơi gần cổng. |
|
|
Hoàn thiện bề mặt |
SPI B1 satin (tiêu chuẩn); Sơn bóng SPI A1/A2 hoặc kết cấu VDI 27–30 tùy chọn. |
|
|
Tuổi thọ của khuôn |
≥300.000 lượt chụp (P20); ≥500.000 bức ảnh (718H). |
|
|
Vật liệu được đề xuất |
PP Copolymer (MFR 10–20), PS (MFR 8–15), PETG, PLA/PBAT (có khả năng phân hủy sinh học). |
|
|
Phần mềm thiết kế |
UG NX, SolidWorks, AutoCAD, Moldflow (Fill + Cool + Warpage). |
|
|
Kiểm soát dung sai |
± 0,1mm chung; độ dày thành ± 0,08mm; vị trí lỗ thoát nước ± 0,15mm. |
|
|
Vật liệu khuôn |
độ cứng |
Cuộc sống khuôn mẫu |
|
P20 |
HRC 28-33 |
>300.000 bức ảnh |
|
718 |
HRC 33-36 |
>500.000 bức ảnh |
|
H13 |
HRC >43 |
>800.000 bức ảnh |
|
2344 |
HRC >48 |
>800.000 bức ảnh |
|
S136 |
HRC 48-52 |
> 1.000.000 bức ảnh |
Làm cho dự án Khuôn chậu hoa bằng nhựa tiếp theo của bạn trở nên tươi sáng hơn!

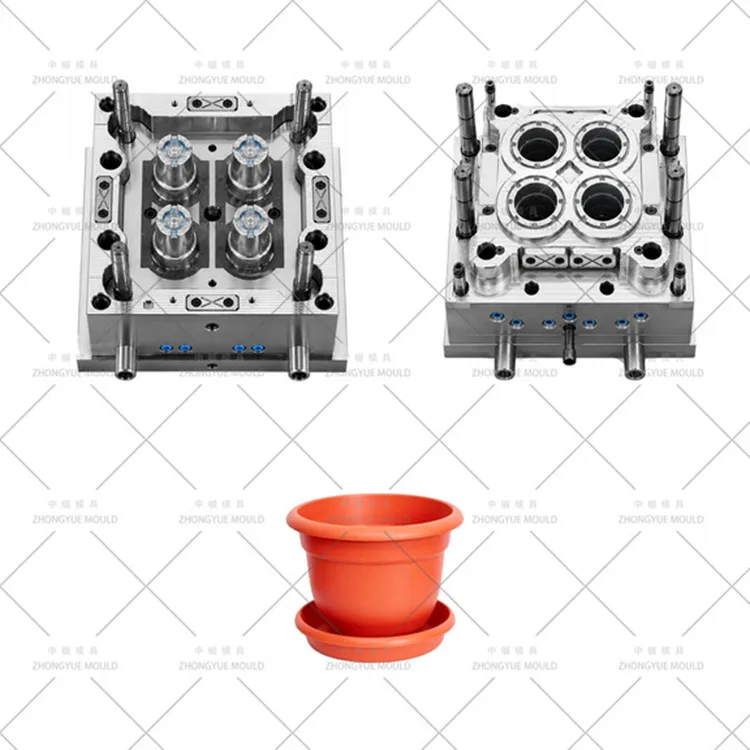

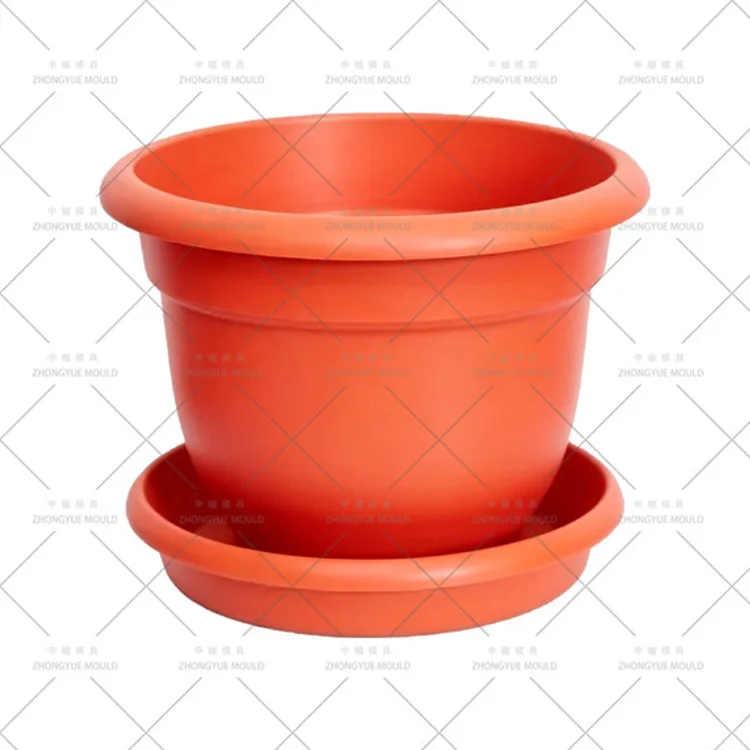

Khuôn chậu hoa tròn nhỏ 4 khoang là một khuôn ép phun chính xác, tạo ra bốn chậu trồng cây tròn giống hệt nhau trong mỗi lần bắn. Khuôn thường có đặc điểm:

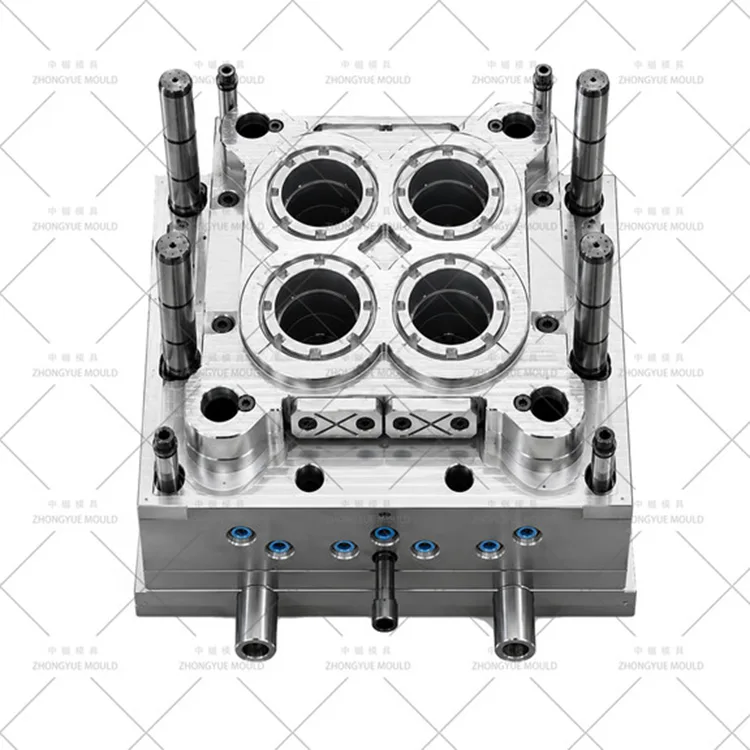

Bố cục 4-Up — Các khoang được sắp xếp đối xứng (tuyến tính 1×4 hoặc hướng tâm 2×2) để tận dụng không gian trục lăn tối ưu.
Tiêu điểm đường kính nhỏ — Được thiết kế đặc biệt cho các chậu có đường kính trên từ 60mm đến 180mm, với chiều cao từ 50mm–150mm.
Khả năng của tường mỏng — Độ dày của tường được kiểm soát ở mức 1,2 mm–2,0 mm (được tối ưu hóa để tiết kiệm vật liệu mà không làm giảm độ cứng).
Hệ thống thoát nước tích hợp — Các lỗ thoát nước đúc sẵn (Ø5–10 mm) với các chốt thuôn nhọn để tháo khuôn dễ dàng.
Chức năng xếp chồng - Các hạt/chân xếp chồng được đúc trên đế để cho phép xếp chồng các chậu rỗng theo chiều dọc ổn định.
Cấu hình này lý tưởng cho các sản phẩm làm vườn dành cho thị trường đại chúng, nhãn hiệu riêng của chuỗi bán lẻ và khay ươm cây nông nghiệp.
Hệ thống chạy cân bằng & phân tích dòng chảy
Đường dẫn nguội với kiểu bố trí kiểu chữ H hoặc kiểu chữ thập đảm bảo áp suất và thể tích nạp bằng nhau cho cả bốn khoang. Đối với PP/PS hiệu ứng đá cẩm thạch, chúng tôi phóng to đường kính đường dẫn một chút và đánh bóng đường dẫn dòng chảy (SPI A2) để tránh nhiệt cắt làm phá vỡ các mẫu màu. Đường dẫn nóng 4 giọt tùy chọn có cổng van giúp loại bỏ đường dẫn lạnh và giảm thời gian chu kỳ từ 15–20%.
Thiết kế làm mát chu kỳ nhanh

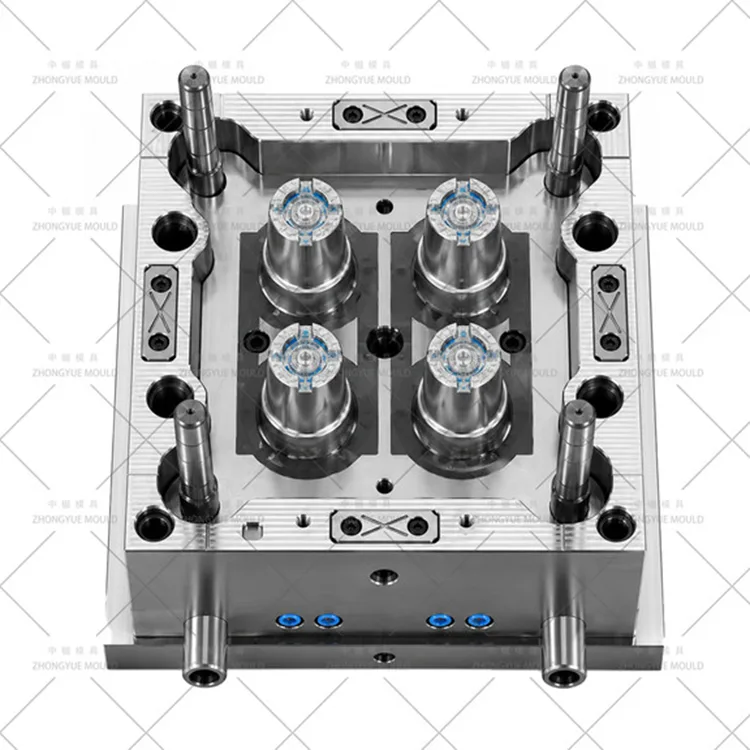

Mỗi khoang đều có các vách ngăn xoắn ốc hoặc các kênh làm mát xuyên thẳng (Ø8–10mm) xoắn ốc quanh lõi để tản nhiệt đều. Các ống dẫn nước tách biệt đầu vào/đầu ra trên mỗi cặp khoang để duy trì ΔT 3–4oC. Điều này hỗ trợ quá trình kết tinh nhanh chóng của PP/PS và giảm thiểu hiện tượng cong vênh.
Cơ chế khử tự động
Cổng phụ hoặc cổng định vị được đặt ở vành trong hoặc hốc đế của nồi. Các chốt đẩy sẽ cắt cổng một cách sạch sẽ khi phóng ra—không cần cắt tỉa thủ công. Đối với hệ thống đường dẫn nóng, cửa van đóng chính xác để tránh bị đứt dây.
Lỗ thoát nước Pin làm mát & côn
Các chốt thoát nước được làm côn (dự thảo 1°–2°) và được lắp tùy ý với các kênh dẫn nước bên trong (BeCu hoặc ống bọt khí) để làm mát các phần dày một cách nhanh chóng. Điều này giúp tránh bị dính và gãy chốt khi đạp xe tốc độ cao.
Kiểm soát hình học chân xếp chồng
Các vòng hoặc chân xếp chồng đúc được thiết kế với dung sai chặt chẽ (± 0,1 mm) để đảm bảo chiều cao xếp chồng đồng đều và tránh rung lắc. Chúng tôi mô phỏng các ngăn xếp cao 20 ở dạng 3D để xác thực độ ổn định.
Tính linh hoạt của vật liệu: PP, PS, PETG, PLA
Thiết kế tiêu chuẩn hỗ trợ PP (MFR 10–20) và PS (MFR 8–15). Đối với hỗn hợp PLA/PBAT có khả năng phân hủy sinh học, chúng tôi điều chỉnh tốc độ làm mát và độ sâu lỗ thông hơi để phù hợp với độ nhớt nóng chảy cao hơn và độ nhạy đối với sự phân hủy nhiệt.
Tùy chọn hoàn thiện bề mặt
Tiêu chuẩn: Lớp hoàn thiện satin SPI B1 để tháo lắp dễ dàng. Tùy chọn: Chất đánh bóng có độ bóng cao (SPI A1/A2) dành cho chậu trang trí cao cấp hoặc kết cấu nhẹ (VDI 27–30) để che vết xước.
Độ tin cậy của hệ thống phóng
Các chốt đẩy được đặt một cách chiến lược ở các gân cơ sở và chân xếp chồng. Tùy chọn đẩy tấm thoát y cho các thiết kế có thành siêu mỏng (<1,5 mm) để tránh biến dạng.
|
Ngành/Trường hợp sử dụng |
Thích ứng tính năng khuôn |
|
Bán lẻ Nhà & Vườn |
Chậu 60mm–120mm đựng rau thơm, cây mọng nước; độ bóng cao hoặc kết cấu; nhãn hiệu riêng. |
|
Cây giống & vườn ươm nông nghiệp |
chậu 80mm–150mm; thành mỏng (1,2–1,5mm) để tiết kiệm chi phí; lỗ thoát nước tích hợp. |
|
Quà tặng khuyến mãi & sự kiện |
chậu mini 60mm; chu kỳ nhanh (12–15 giây); màu sắc tươi sáng thông qua PP/PS hiệu ứng đá cẩm thạch. |
|
Bao bì phân hủy sinh học |
Khả năng tương thích vật liệu PLA/PBAT; điều chỉnh làm mát và thông gió cho nhựa thân thiện với môi trường. |
|
Chậu trồng cây trang trí trong nhà |
chậu 100mm–180mm; masterbatch kim loại/ngọc trai tùy chọn; đánh bóng có độ bóng cao. |
Đánh giá DFM Dòng chảy & Làm mát - Phân tích độ dày thành (1,2–2,0mm), vị trí cổng, cân bằng con lăn và bố trí kênh làm mát. Mô phỏng mô hình lấp đầy để đảm bảo lấp đầy khoang đồng thời. Báo cáo DFM miễn phí.
Gia công chính xác - Phay CNC khoang/lõi với độ chính xác ± 0,02mm. Khoan súng các kênh làm mát xoắn ốc. Đánh bóng đến độ hoàn thiện SPI được chỉ định.

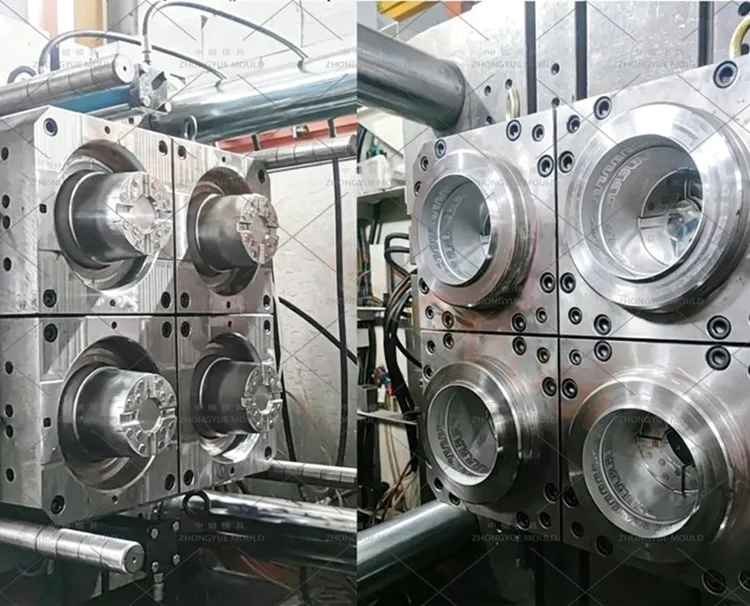

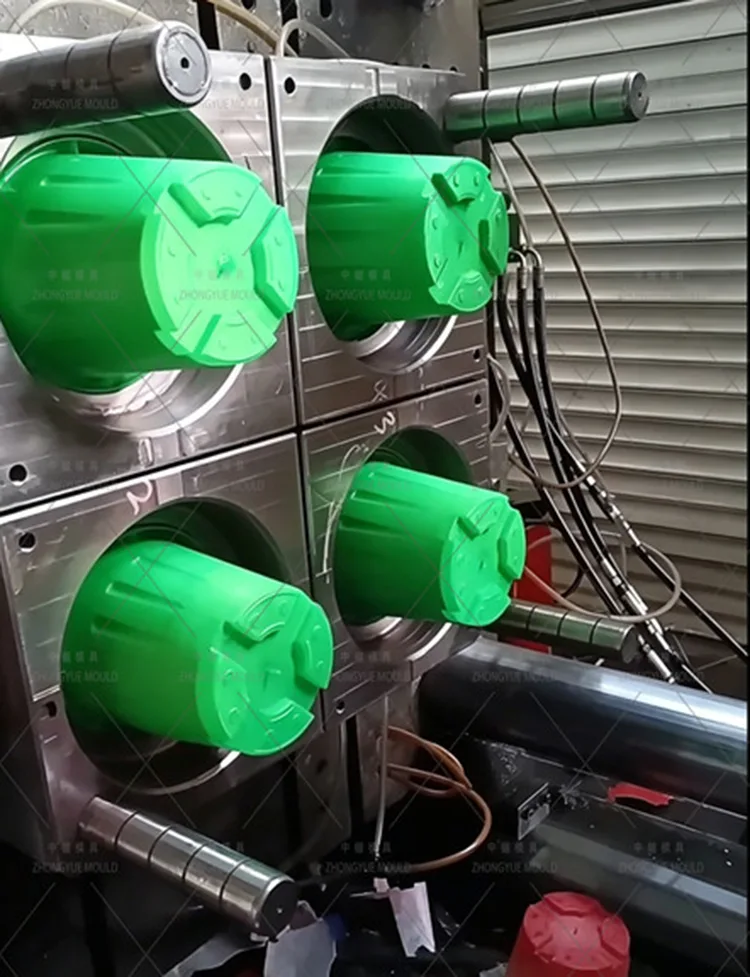

Thử nghiệm lắp ráp & T1 - Chạy trên máy nội bộ với vật liệu được chỉ định của bạn (PP/PS/PLA). Xác minh thời gian chu kỳ, độ đồng đều của tường, chất lượng lỗ thoát nước và khả năng thoát nước tự động. Cung cấp video dùng thử + mẫu + báo cáo CMM.
Tối ưu hóa & phê duyệt - Tinh chỉnh luồng làm mát hoặc thời gian phun nếu cần. Chuẩn bị khuôn để vận chuyển với các chốt đẩy và chốt thoát nước dự phòng.
Hỗ trợ sau bán hàng — Bảo hành 1 năm, hướng dẫn kỹ thuật từ xa và các phụ tùng thay thế sẵn có.
Chuyên môn về hiệu quả nhiều khoang - Kinh nghiệm đã được chứng minh trong việc cân bằng bố cục 4 khoang cho các bộ phận nhỏ để tối đa hóa sản lượng hàng giờ.
Kỹ thuật chu trình nhanh — Hệ thống làm mát và đẩy được tối ưu hóa giúp giảm thời gian chu trình từ 10–25% so với các thiết kế thông thường.
Tính linh hoạt của vật liệu - Hỗ trợ đầy đủ cho PP/PS nguyên chất, nhựa hiệu ứng đá cẩm thạch và hỗn hợp PLA/PBAT có thể phân hủy sinh học.
Đảm bảo chất lượng - Kiểm tra kích thước nghiêm ngặt và chạy thử đảm bảo chất lượng nồi đồng nhất trên cả bốn khoang.
Kinh nghiệm xuất khẩu toàn cầu - Khuôn mẫu được cung cấp cho Châu Âu, Châu Mỹ, Châu Á và Châu Phi cho các thương hiệu làm vườn hàng đầu.
Dịch vụ minh bạch - Cập nhật tiến độ hàng tuần, báo cáo DFM chi tiết và hỗ trợ hậu mãi đáp ứng.
Hỏi: Thời gian chu kỳ thông thường của khuôn chậu nhỏ 4 khoang là bao lâu?
Trả lời: Đối với nồi 100mm có độ dày thành 1,5mm bằng nhựa PP, thời gian chờ là 14–18 giây (bao gồm cả quá trình phun, làm mát và đẩy). Thời gian chu kỳ thay đổi tùy theo vật liệu, độ dày thành và hiệu quả làm mát.
Hỏi: Bạn có thể làm khuôn cho chậu có hiệu ứng đá cẩm thạch hoặc ngọc trai không?
Đ: Vâng. Chúng tôi điều chỉnh đường kính đường dẫn, đánh bóng đường dẫn dòng chảy và kiểm soát nhiệt cắt để bảo toàn các mẫu màu. Chúng tôi cũng tư vấn về tỷ lệ thất thoát của masterbatch và nhiệt độ xử lý.
Hỏi: Bạn có ủng hộ các vật liệu phân hủy sinh học như PLA không?
Đ: Chắc chắn rồi. PLA yêu cầu nhiệt độ nóng chảy thấp hơn và làm mát chậm hơn. Chúng tôi sửa đổi bố cục kênh làm mát và độ sâu lỗ thông hơi cho phù hợp để ngăn chặn tình trạng giòn và cong vênh.
Hỏi: Làm thế nào để đảm bảo cả bốn ô đều lấp đầy như nhau?
Trả lời: Chúng tôi sử dụng hệ thống ray loại H hoặc loại chéo cân bằng và thực hiện phân tích Moldflow để xác minh việc đổ đầy đồng thời. Kích thước cổng và kích thước đường dẫn được tính toán cẩn thận.
Hỏi: Bạn cần thông tin gì để báo giá?
Trả lời: Vui lòng cung cấp bản vẽ 2D (PDF/DWG) + mô hình 3D (STP/IGS) của nồi, chỉ định đường kính trên, chiều cao, độ dày thành, loại vật liệu (PP/PS/PLA), thời gian chu kỳ mong muốn và khối lượng hàng năm.
Yêu cầu báo giá Khuôn chậu hoa tròn nhỏ 4 ngăn của bạn
Gửi cho chúng tôi bản vẽ hoặc mẫu nồi của bạn cùng với yêu cầu sản xuất của bạn. ZHONGYUE MOLD sẽ cung cấp bản phân tích DFM toàn diện và báo giá cạnh tranh trong vòng 24–48 giờ làm việc.
Hãy liên hệ với chúng tôi ngay hôm nay để đẩy nhanh quá trình sản xuất chậu hoa nhỏ của bạn với khuôn phun 4 khoang hiệu quả cao!
