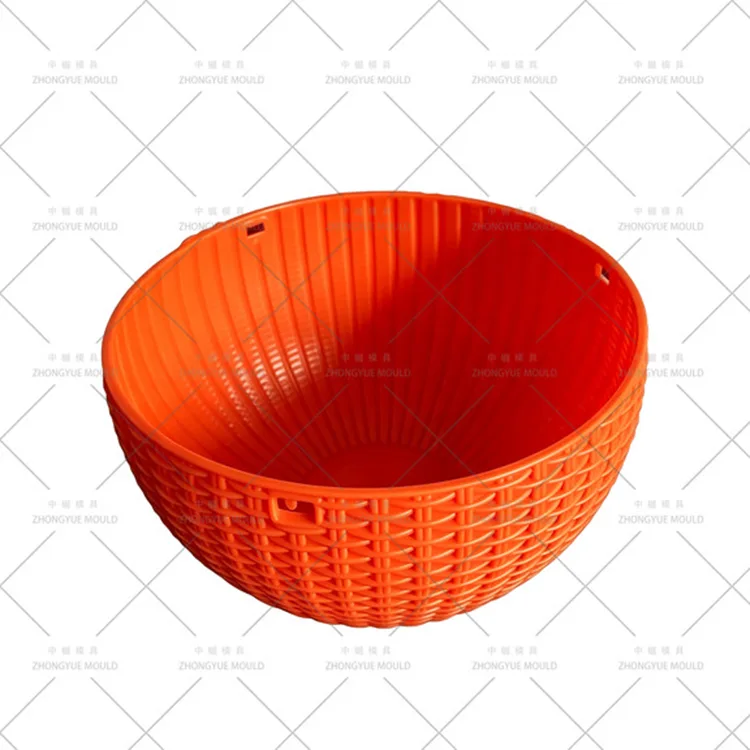

ZHONGYUE MOLD là nhà sản xuất khuôn ép chuyên nghiệp của Trung Quốc cung cấp Khuôn chậu hoa mây hình tròn bằng nhựa / Chậu trồng cây hình cầu đan lát (Rổ treo, Chậu trồng cây nửa bóng, Chậu quả cầu trang trí) cho các thương hiệu trang trí sân vườn toàn cầu, nhà bán lẻ đồ nội thất gia đình và nhà bán buôn đồ làm vườn. Không giống như chậu có thành nhẵn tiêu chuẩn, những chậu trồng cây hình cầu này có kết cấu mây/dệt mô phỏng trên toàn bộ bề mặt bên ngoài, yêu cầu ngâm EDM chuyên dụng + khắc axit (dòng VDI 30–42 / Mold-Tech MT-11000) và thiết kế khoang chia đôi để cho phép phần kết cấu thoát ra mà không bị rách.
Thường được đúc bằng PP (Polypropylene, MFR 8–15) để có tính linh hoạt và chống va đập, những chiếc chậu hình quả bóng này có đường kính từ 120mm đến 350mm. Khuôn của chúng tôi có các rãnh trượt thấm nitơ H13 cho khoang phân chia, lõi làm mát xoắn ốc BeCu (Đồng Beryllium) để xử lý hình học hình cầu vẽ sâu và các cổng tàu ngầm ẩn không để lại dấu vết rõ ràng trên kết cấu trang trí. Từ những chậu treo hình cầu hoàn chỉnh có hệ thống thoát nước cho đến chậu trồng cây treo tường hình nửa quả bóng, chúng tôi cung cấp bản đánh giá DFM đầy đủ, tập trung vào góc dự thảo kết cấu và lực tháo khuôn trước khi cắt thép.
|
Mục |
Thông số kỹ thuật / Tùy chọn |
|
|
Tên khuôn |
Khuôn chậu hoa mây tròn bằng nhựa hình quả bóng ( Chậu trồng cây hình cầu kết cấu đan lát) |
|
|
Khoang & lõi thép |
Khoang: P20 (HRC 28–33) std.; 718H (HRC 33–38) cho tuổi thọ cao. Lõi: P20/718H. Các slide:H13 (2344 ESR, HRC nitrided 48–52) |
|
|
Loại khuôn |
Khuôn hai tấm hoặc ba tấm; Khoang chia (2 nửa hoặc 3+ slide) |
|
|
Đế khuôn |
LKM / DME / HASCO Heavy-Duty (Kích thước phụ thuộc vào đường kính bóng) |
|
|
sâu răng |
Tiêu chuẩn 1×1 (Do kết cấu và khoang phân chia phức tạp nên quả bóng lớn hiếm khi có nhiều khoang) |
|
|
Hệ thống Á hậu |
Á hậu lạnh (cổng phụ) std.; Á hậu nóng (YUDO/SYNVENTIVE) tùy chọn cho những quả bóng lớn |
|
|
Loại cổng |
Cổng tàu ngầm (tiềm ẩn) ở vành trong hoặc tâm đáy; Không có cổng ở mặt ngoài có kết cấu |
|
|
Phóng ra |
Chân đẩy + Tấm thoát y (nếu có); Các slide rút lại trước, sau đó đẩy ra |
|
|
làm mát |
BeCu xoắn ốc/bong bóng trong lõi hình cầu; Vách ngăn trong khoang trượt; Mạch cách ly |
|
|
Hoàn thiện bề mặt |
Khoang:Kết cấu mây EDM + VDI 30–42 Axit ăn mòn; Cốt lõi: SPI B1/B2 Ba Lan |
|
|
Tuổi thọ của khuôn |
≥300.000 lượt chụp (slide P20 + H13); ≥500.000 bức ảnh (718H) |
|
|
Vật liệu được đề xuất |
PP (MFR 8–15, độ linh hoạt tốt để tạo kết cấu), PP+UV để sử dụng ngoài trời |
|
|
Phần mềm thiết kế |
UG NX, Pro/E, SolidWorks, AutoCAD, Moldflow (Fill & Warp) |
|
|
Kiểm soát dung sai |
± 0,15 mm chung; Độ tròn của quả cầu ≤0,3mm; Độ sâu kết cấu nhất quán |
|
|
Thời gian dẫn |
45–60 ngày (Kết cấu EDM & khắc mất nhiều thời gian hơn) |
|
|
Vật liệu khuôn |
độ cứng |
Cuộc sống khuôn mẫu |
|
P20 |
HRC 28-33 |
>300.000 bức ảnh |
|
718 |
HRC 33-36 |
>500.000 bức ảnh |
|
H13 |
HRC >43 |
>800.000 bức ảnh |
|
2344 |
HRC >48 |
>800.000 bức ảnh |
|
S136 |
HRC 48-52 |
> 1.000.000 bức ảnh |
Làm cho dự án Khuôn chậu hoa bằng nhựa tiếp theo của bạn trở nên tươi sáng hơn!

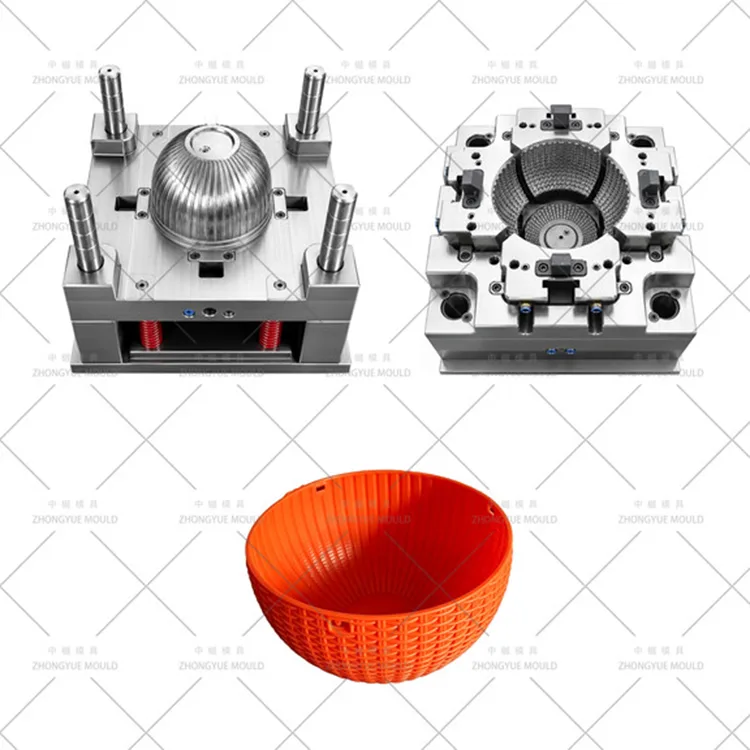

Khuôn chậu hoa mây tròn là một công cụ chuyên dụng được thiết kế để tạo ra những chậu trồng cây hình cầu trang trí mô phỏng các vật liệu tự nhiên như mây, đan lát hoặc tre. Cấu trúc khuôn về cơ bản khác với khuôn nồi tiêu chuẩn:
Khoang chia đôi (Hai nửa / Nhiều đường trượt) — Vì quả bóng có hình tròn và được bao phủ bởi kết cấu nên không thể tách thẳng ra khỏi lõi. Khoang này chia thành 2, 3 hoặc 4 đoạn (trượt) rút lại theo hướng tâm để xóa kết cấu phần cắt dưới.
Kết cấu mây / đan lát — Bề mặt khoang bên ngoài không mịn. Nó được gia công bằng EDM với hoa văn hình cây mía và sau đó được khắc axit để tạo ra kiểu dệt chân thực (tiêu chuẩn VDI 30–42).
Lõi hình cầu sâu - Lõi bên trong là một bán cầu hoặc hình cầu hoàn chỉnh, cần phải khoan lỗ sâu để làm mát và kiểm soát gió lùa chính xác.
Tính năng treo và thoát nước ẩn - Thường bao gồm các lỗ thoát nước đúc sẵn và các vòng/dây treo tích hợp, cần có thêm bộ nâng hoặc miếng chèn.
Việc áp dụng kết cấu lên bề mặt hình cầu sẽ làm tăng ma sát trong quá trình tháo khuôn. Chúng tôi tính toán góc nháp bổ sung (tổng cộng 2,5°–4°) cụ thể cho vùng có kết cấu (Cơ sở 1,5° + 1,0–2,5° cho độ sâu kết cấu). Khoang trải qua quá trình chìm EDM để tạo ra họa tiết nổi, sau đó là khắc hóa học để đảm bảo tính nhất quán.

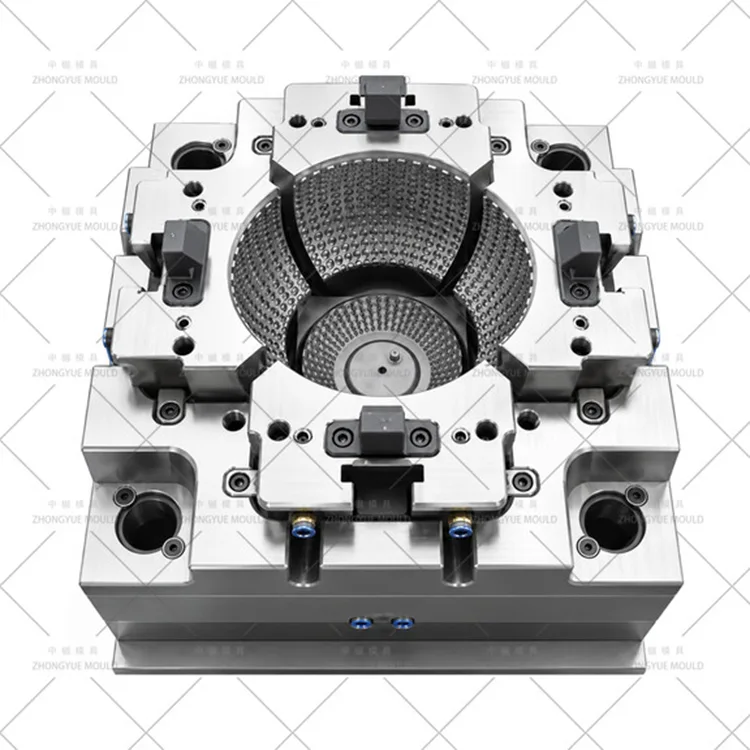

Đối với quả bóng tròn, chúng tôi thường thiết kế khoang chia đôi theo chiều ngang (trái/phải) hoặc khoang chia ba chiều theo chiều dọc. Mỗi phân đoạn được hỗ trợ bởi các thanh trượt cứng H13 (2344 ESR) với bề mặt thấm nitơ (HV ≥ 850) để chịu được lực kẹp cao và tiếp xúc với kết cấu mài mòn.

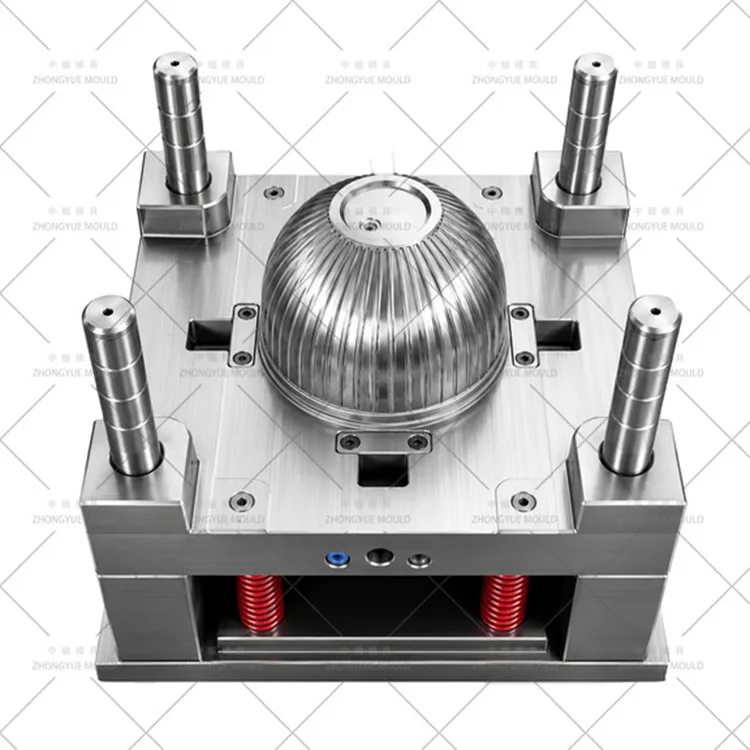

Lõi hình cầu là một bộ tản nhiệt lớn. Chúng tôi tích hợp một ống chèn hoặc ống tạo bọt xoắn ốc BeCu (MOLDMAX™/Ampcoloy) bên trong lõi để hút nhiệt từ tâm quả bóng. Điều này làm giảm thời gian chu kỳ và ngăn ngừa vết lõm trên thành hình cầu dày.
Để bảo toàn kết cấu mây ở bề mặt bên ngoài, cổng phải vô hình. Chúng tôi sử dụng cổng ngầm (cửa ngầm) nằm ở mép trong của miệng nồi hoặc ở tâm đáy đáy (khuôn ba tấm). Cổng cắt sạch sẽ và không để lại vết sẹo trên kết cấu.
Lỗ thoát nước được hình thành bằng các chốt côn (đôi khi được làm mát bằng nước). Các vòng treo được tạo thành bằng các thiết bị nâng nhỏ hoặc các miếng đệm trượt có thể rút lại sau khi đúc. Chúng tôi đảm bảo những tính năng này không cản trở chuyển động của khoang phân chia.
Trong khi khoang được tạo kết cấu, lõi (bề mặt bên trong của nồi) được đánh bóng theo SPI B1/B2 để đảm bảo dễ dàng tháo ra và bên trong sạch sẽ khi tiếp xúc với đất.
|
Ứng dụng |
Trọng tâm thiết kế khuôn mẫu |
|
Quả cầu vườn treo |
Quả cầu đầy đủ có hệ thống thoát nước; vòng treo tích hợp; kết cấu bao phủ toàn bộ bề mặt |
|
Chậu trồng cây treo tường nửa bóng |
Bán cầu gắn trên tường; lưng phẳng; kết cấu ở mặt trước cong |
|
Bát trang trí để bàn |
Đường kính nhỏ (120–200mm); thường được sử dụng làm chậu trồng cây trong nhà |
|
Trang trí hiên ngoài trời |
Đường kính lớn hơn (250–350mm); Chất liệu PP+UV; thiết kế khoang chia mạnh mẽ |
Bản nháp kết cấu & DFM đường chia dòng - Phân tích bản nháp cần thiết cho kết cấu mây (2,5–4°). Thiết kế chuyển động chia khoang để đảm bảo không ảnh hưởng đến kết cấu. Báo cáo DFM miễn phí.
EDM Texturing & Etching - Gia công thô CNC, tiếp theo là Sodick/Charmilles EDM để làm chìm mẫu mía. Sau đó khắc axit đến độ sâu VDI cuối cùng.
Lắp ráp thanh trượt & lõi - Lắp các thanh trượt thấm nitơ H13 một cách chính xác. Lắp đặt lõi tản nhiệt xoắn ốc BeCu. Kiểm tra hành trình trượt và khóa liên động.
Thử nghiệm phát hành kết cấu và thử nghiệm T1 — Chạy trên máy nội bộ với PP được chỉ định. Kiểm tra độ bám dính của kết cấu, khuyết tật bề mặt và độ tròn. Cung cấp video dùng thử + mẫu.
Giao hàng cuối cùng - Gửi kèm sách hướng dẫn sử dụng khuôn, lò xo trượt H13 dự phòng, chốt đẩy và miếng đệm BeCu (nếu có).
Chuyên gia về kết cấu - Chúng tôi xử lý quá trình nhúng EDM và khắc axit ngay trong nhà để có được lớp hoàn thiện bằng mây/lát liễu gai như thật.
Chuyên gia về khoang phân chia - Chúng tôi thiết kế hệ thống trượt H13 mạnh mẽ cho các dạng hình cầu phức tạp.
Làm mát lõi sâu - Phần chèn xoắn ốc BeCu đảm bảo chu kỳ nhanh ngay cả trên các quả cầu có thành dày.
Đảm bảo chất lượng - Chúng tôi kiểm tra việc phát hành kết cấu một cách cụ thể để ngăn ngừa lỗi trường.
Kinh nghiệm toàn cầu — Khuôn xuất khẩu sang Châu Âu, Bắc Mỹ và Úc cho các thương hiệu trang trí sân vườn.
Hỏi: Bạn có thể làm nhiều khoang (2+2 hoặc 4+4) cho chậu bi nhỏ không?
Trả lời: Đối với đường kính dưới 150mm, đôi khi chúng tôi có thể sắp xếp bố trí 2 khoang. Tuy nhiên, đối với những quả bóng lớn hơn (>200mm), độ phức tạp của khoang chia và làm mát thường giới hạn ở mức 1×1 để đảm bảo chất lượng.
Hỏi: Làm thế nào để ngăn kết cấu dính vào khuôn?
Đáp: Chúng tôi tính toán góc nháp bổ sung (2,5–4°) cụ thể cho vùng có kết cấu. Chúng tôi cũng đánh bóng nhẹ các đỉnh kết cấu và đảm bảo lõi (bề mặt bên trong) có độ bóng cao (SPI B1/B2) để kéo nhựa ra khỏi khoang.
Q: Sự khác biệt giữa khuôn này và khuôn nồi trơn thông thường là gì?
Trả lời: Khuôn nồi bình thường thường là khuôn đóng/mở đơn giản. Khuôn chậu mây cầu đòi hỏi phải có các khoang chia (slide) để tạo thành hình tròn và các bề mặt có kết cấu cần được cân nhắc đặc biệt về khả năng thoát gió và làm mát.
Q: Bạn đề nghị vật liệu gì?
Trả lời: PP (MFR 8–15) là tốt nhất vì nó có đủ độ linh hoạt để thoát ra khỏi khuôn có kết cấu mà không bị nứt. Chúng tôi khuyên bạn nên thêm chất ổn định tia cực tím nếu chậu trồng ở ngoài trời.
Hỏi: Bạn cần gì cho một báo giá?
A: Bản vẽ 2D (PDF/DWG) + mô hình 3D (STP/IGS/X_T) hiển thị đường kính bóng, độ dày thành và kiểu kết cấu (hoặc gửi ảnh mẫu về kết cấu).
Gửi bản vẽ nồi bi hoặc mẫu kết cấu của bạn tới ZHONGYUE MOULD. Chúng tôi sẽ cung cấp báo cáo DFM miễn phí bao gồm thiết kế khoang chia đôi, bản phác thảo kết cấu và chiến lược làm mát + báo giá chính thức trong vòng 24–48 giờ làm việc.
Hãy liên hệ với chúng tôi ngay bây giờ để bắt đầu dự án Khuôn ép nhựa đan lát hình cầu của bạn!
