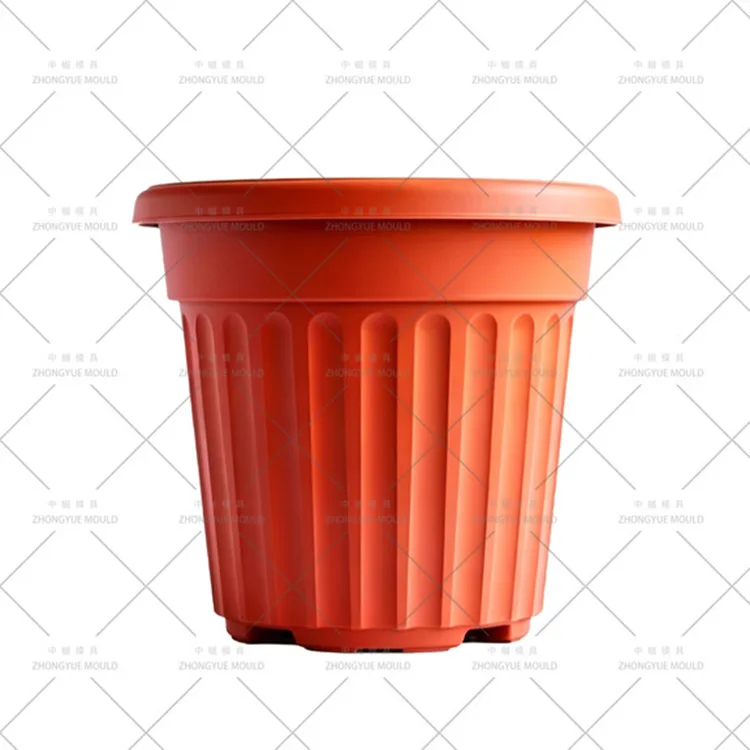

ZHONGYUE MOLD là nhà sản xuất khuôn ép chuyên nghiệp của Trung Quốc cung cấp Khuôn trồng chậu nhựa trong vườn / Khuôn trồng cây dạng tự do có hình dạng không đều (Dòng chảy hữu cơ, Phong cách núi đá, Điêu khắc nghệ thuật hiện đại) cho các thương hiệu trang trí sân vườn cao cấp toàn cầu, kiến trúc sư cảnh quan và nhà thiết kế nội thất nhà sản xuất. Không giống như những chiếc chậu hình trụ hoặc hình quả bóng tiêu chuẩn, những chậu Garden Flow này có đường cong không đối xứng, thung lũng lõm và độ dày thành không đồng đều, đòi hỏi kỹ thuật khuôn tiên tiến ngoài các công cụ đóng mở đơn giản.
Thường được đúc bằng PP hoặc ABS chịu tác động cao (MFR 8–15), những chậu trồng cây được thiết kế này sử dụng cơ chế trượt đa năng (3–5 lõi trượt), xi lanh thủy lực để tạo các rãnh sâu và các kênh làm mát phù hợp (in 3D hoặc khoan bằng súng) để quản lý nhiệt ở các phần dày, không đều. Khuôn của chúng tôi đảm bảo rằng các hình dạng nghệ thuật phức tạp được tái tạo với độ nét cạnh sắc nét và không có dấu chìm, khiến chúng trở nên lý tưởng cho các sân hiên sang trọng, cảnh quan khách sạn và phòng trưng bày nghệ thuật.
Từ những chậu trồng cây khổng lồ kiểu núi đá (400mm–800mm) đến những chiếc bình ban công có hình dạng hữu cơ, chúng tôi cung cấp bản đánh giá DFM đầy đủ, tập trung vào sự can thiệp của trượt, bố trí làm mát phù hợp và ẩn đường hàn trước khi cắt thép.
|
Mục |
Thông số kỹ thuật / Tùy chọn |
|
|
Tên khuôn |

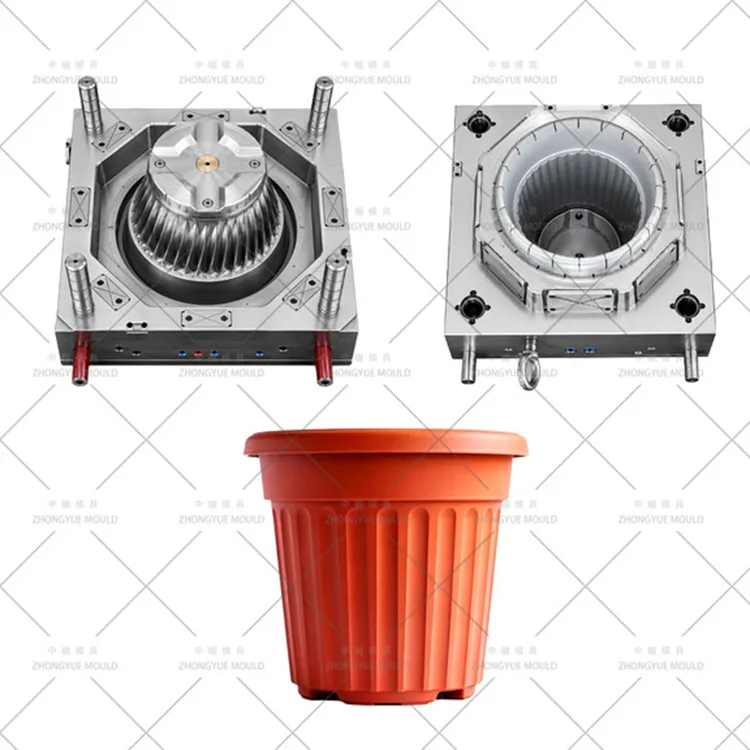

Khuôn chậu nhựa làm vườn (Hình dạng không đều / Dạng tự do / Chậu trồng cây thiết kế) |
|
|

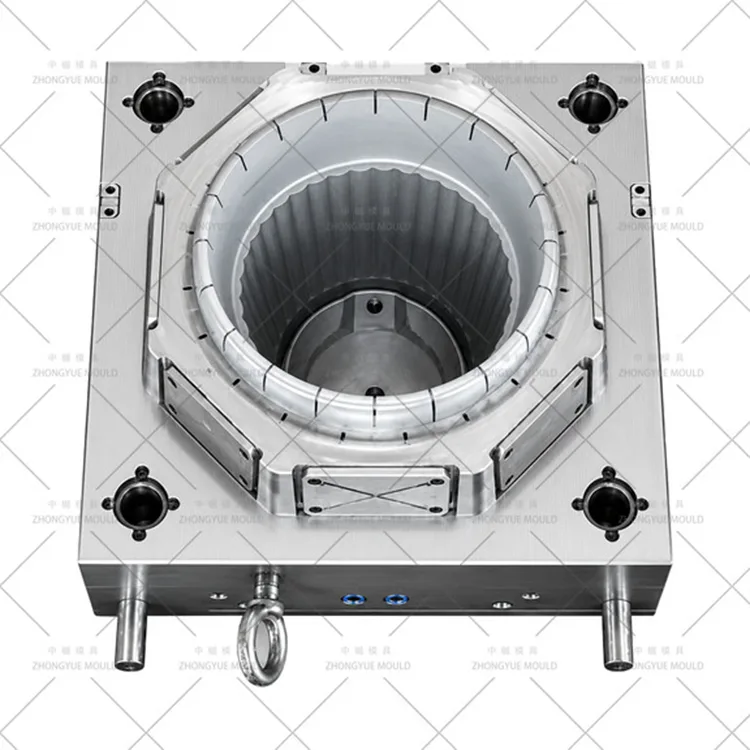

Khoang & lõi thép |
Khoang: 718H (HRC 33–38) hoặc 2738HH (ổn định). Lõi: P20 / 718H. Thanh trượt: H13 (2344 ESR, HRC nitrided 48–52) |
|
|
Loại khuôn |
Khuôn nhiều slide (3–5 slide). Xi lanh thủy lực cho đường cắt sâu. |
|
|
Đế khuôn |
LKM / DME Heavy-Duty (Trọng lượng 3.0T – 8.0T tùy kích thước nồi) |
|
|
sâu răng |
Tiêu chuẩn 1×1 (Độ phức tạp cấm nhiều khoang đối với chậu có lưu lượng lớn) |
|
|
Hệ thống Á hậu |
Đường dẫn lạnh (nhánh chữ Y đến nhiều cổng) hoặc đường dẫn nóng (Cổng van tuần tự) để kiểm soát dòng chảy phía trước có hình dạng không đều |
|
|
Loại cổng |
Cổng quạt hoặc Cổng cạnh, được định vị để ẩn các đường hàn trong vùng kết cấu |
|
|
Phóng ra |
Chốt đẩy + Ống bọc đẩy (đối với lõi sâu) + Tấm thoát y (tùy chọn) |
|
|
làm mát |
Làm mát phù hợp (In 3D / Ống uốn cong) + Miếng chèn BeCu ở thùy dày + Vách ngăn |
|
|
Hoàn thiện bề mặt |
Hỗn hợp: Độ bóng cao SPI A2 (Đỉnh) +Kết cấu VDI 30–42 (Thung lũng) |
|
|
Tuổi thọ của khuôn |
≥300.000 lượt chụp (slide 718H + H13); ≥500.000 lần chụp (cứng hoàn toàn) |
|
|
Vật liệu được đề xuất |
PP chịu tác động cao (MFR 8–12), ABS (cho độ bóng/cấu trúc), PP+UV (ngoài trời) |
|
|
Phần mềm thiết kế |
UG NX, SolidWorks, Moldflow (Fill + Pack + Warp + Conformal Cool) |
|
|
Kiểm soát dung sai |
± 0,2 mm chung; Biên dạng đường cong phức tạp ±0,3mm; Độ dày của tường chênh lệch ± 0,1mm |
|
|
Thời gian dẫn |
60–90 ngày (Gia công phức tạp, làm mát phù hợp, hoàn thiện kết hợp) |
|
|
Vật liệu khuôn |
độ cứng |
Cuộc sống khuôn mẫu |
|
P20 |
HRC 28-33 |
>300.000 bức ảnh |
|
718 |
HRC 33-36 |
>500.000 bức ảnh |
|
H13 |
HRC >43 |
>800.000 bức ảnh |
|
2344 |
HRC >48 |
>800.000 bức ảnh |
|
S136 |
HRC 48-52 |
> 1.000.000 bức ảnh |
Làm cho dự án Khuôn chậu hoa bằng nhựa tiếp theo của bạn trở nên tươi sáng hơn!
Khuôn chậu trồng cây trong vườn là một khuôn phun phức tạp được thiết kế để sản xuất những chậu trồng cây bằng nhựa có dạng tự do, phi hình học. Các đặc điểm xác định là:
Hình dạng không đều / không đối xứng - Chậu không có tiết diện cố định. Nó có thể có những đường cong lồi ra, vết lõm vào trong hoặc những đường chảy bắt chước tự nhiên.
Các đường cắt phức tạp - Các vùng lõm sâu ngăn cản việc đẩy thẳng. Cần có 3 lõi trượt trở lên (đôi khi là thủy lực) để rút thép khuôn khỏi gió lùa âm.
Độ dày của tường có thể thay đổi - Tường có thể thay đổi từ 2 mm đến 6 mm ở các phần khác nhau. Điều này đòi hỏi phải có thiết kế làm mát chuyên nghiệp để tránh vết lõm trên bề mặt "chảy" có thể nhìn thấy được.
Bề mặt hoàn thiện mang tính nghệ thuật - Thường kết hợp các điểm nổi bật được đánh bóng (SPI A2) với họa tiết giống như đá (VDI 30–42) trên các khu vực khác nhau của cùng một bộ phận.
Khác với chậu đơn giản, chậu flow thường có từ 3 đến 5 lõi trượt di chuyển theo các hướng khác nhau. Chúng tôi sử dụng xi lanh thủy lực cho các hành trình lớn (>100mm) và các thanh trượt thấm nitơ H13 (2344 ESR) để chống mài mòn đối với các dạng hình học phức tạp. Kiểm tra nhiễu 3D đảm bảo không có va chạm khi đạp xe tốc độ cao.
Làm mát đường thẳng tiêu chuẩn không thành công trên các hình dạng không đều. Chúng tôi thiết kế các kênh làm mát phù hợp theo đường viền của bộ phận, thông qua các miếng chèn kim loại in 3D (thép MS1) hoặc ống đồng uốn cong được lắp vào khoang. Điều này duy trì ΔT ≤ 4–5oC trên các độ dày thành khác nhau, loại bỏ các vết chìm trên các thùy dày.
Các hình dạng dòng chảy làm cho nhiều mặt dòng chảy gặp nhau. Chúng tôi sử dụng phân tích Moldflow để dự đoán các vị trí đường hàn và cổng dịch chuyển hoặc thêm các giếng tràn để ẩn chúng ở những khu vực không nhìn thấy được hoặc bên trong vùng kết cấu.
Một khoang duy nhất có thể có các đỉnh được đánh bóng có độ bóng cao SPI A2 (tượng trưng cho nước hoặc ánh sáng) và các thung lũng khắc axit VDI 36 (tượng trưng cho đá hoặc vỏ cây). Chúng tôi che dấu và xử lý các vùng này một cách riêng biệt để đạt được hiệu ứng nghệ thuật đa tông màu.
Các khu vực lõm sâu bẫy không khí. Chúng tôi kết hợp các lỗ thông hơi bằng thép xốp thiêu kết và ống bọc ngoài ở đáy lõi sâu để ngăn ngừa vết cháy và hỗ trợ tước các hình dạng phức tạp.
Với nhiều thanh trượt đẩy vào nhau, chúng tôi sử dụng các ray dẫn hướng tự bôi trơn hạng nặng và các trụ đỡ dày hơn tiêu chuẩn để ngăn khuôn bị lệch dưới áp suất phun cao.

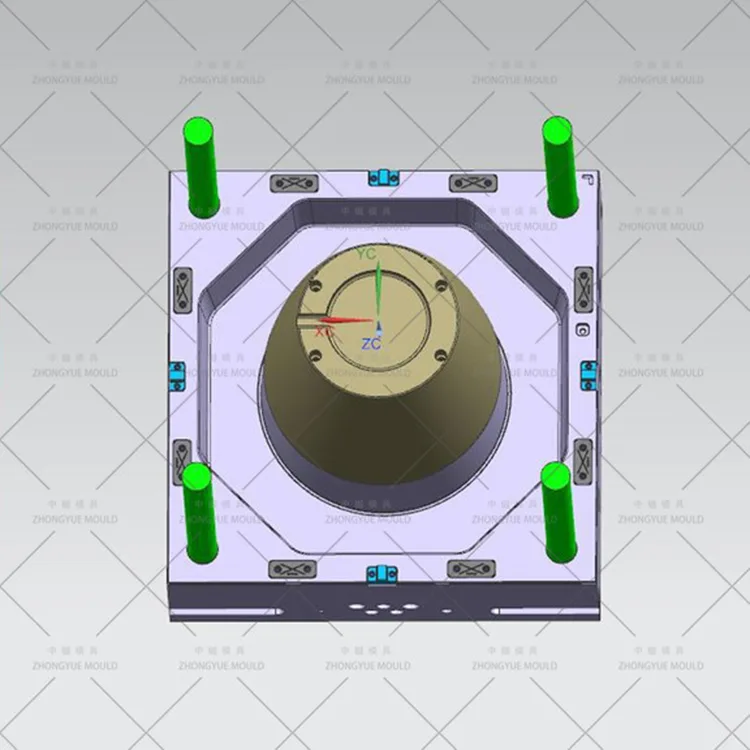

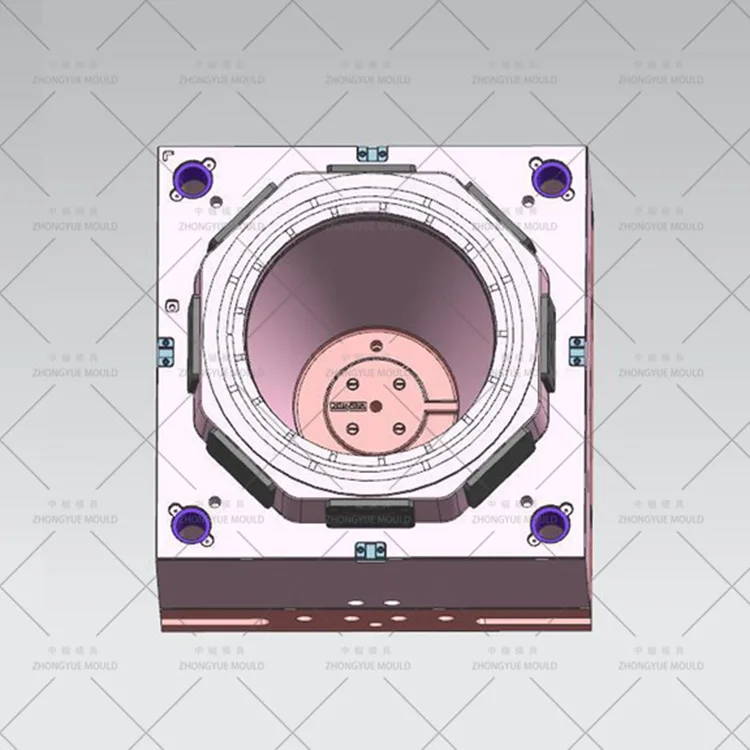

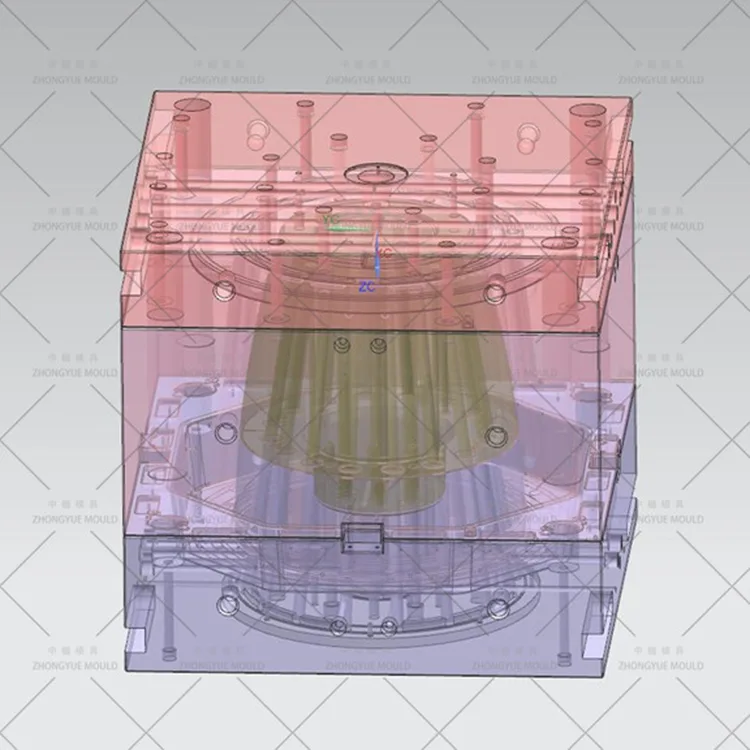

Mô phỏng dòng chảy & DFM phức tạp - Phân tích mô hình 3D để biết hướng trượt (3–5 trục). Chạy Moldflow để xác định các đường hàn và bẫy khí ở các vùng lõm sâu. Thiết kế bố trí làm mát phù hợp. Báo cáo DFM miễn phí.
Gia công thép cứng - Gia công thô CNC các đường cong phức tạp. Khoan súng cho vách ngăn. In 3D các miếng chèn làm mát phù hợp (nếu được chọn).

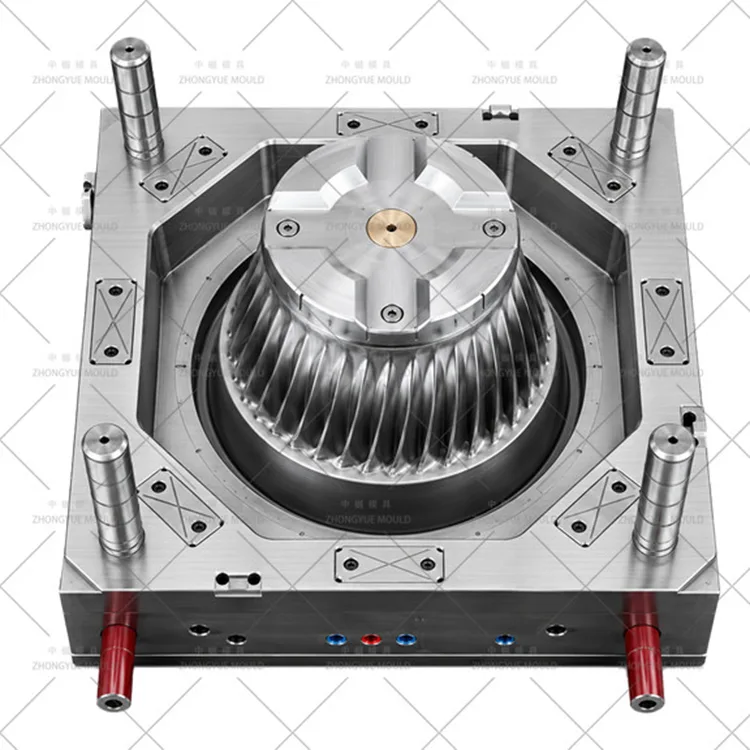

Trượt & Lắp lõi - Nghiền các slide H13 đến dung sai micron. Bề mặt nitrat. Các thanh trượt vừa khít với khoang để đảm bảo quá trình chuyển đổi kết cấu liền mạch.
Hoàn thiện bề mặt lai - Khoang mặt nạ. Vùng có độ bóng cao của Ba Lan (SPI A2). Vùng kết cấu ăn mòn axit (VDI 30–42). Loại bỏ mặt nạ.

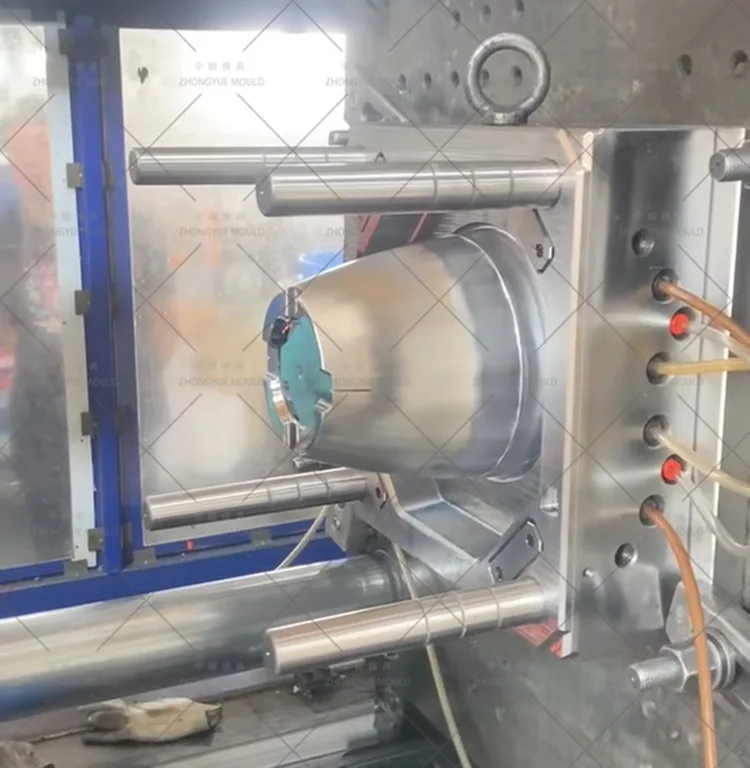

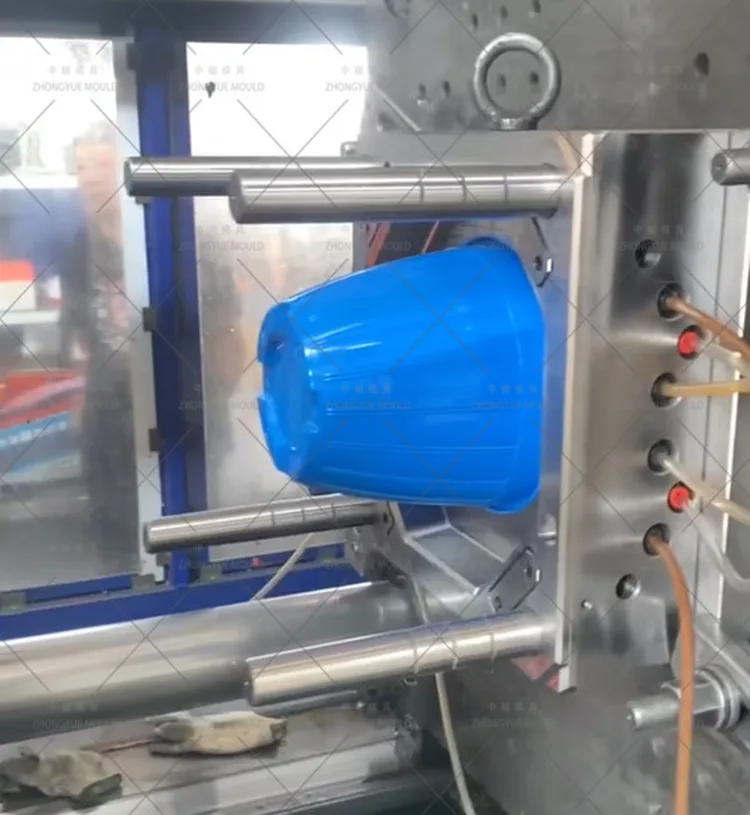

Lắp ráp & thử nghiệm T1 - Lắp ráp xi lanh và cầu trượt thủy lực. Chạy thử T1. Kiểm tra các vết lõm trên thùy dày và lấp đầy khoang đầy đủ. Cung cấp video dùng thử + mẫu + báo cáo CMM.
Giao hàng cuối cùng - Đóng gói hạng nặng. Cung cấp sơ đồ thủy lực và sơ đồ mạch làm mát. Phụ tùng cho cầu trượt (lò xo, vòng đệm).
Chuyên gia về hình dạng bất thường - Chúng tôi vượt trội ở những nơi mà những người khác gặp khó khăn: những đường cong phức tạp, nhiều đường trượt và các lớp hoàn thiện kết hợp.
Chuyên gia làm mát phù hợp — Chúng tôi giải quyết các vết chìm trên các bức tường dày, không bằng phẳng bằng cách sử dụng phương pháp làm mát bằng ống uốn cong hoặc in 3D.
Hoàn thiện bề mặt lai - Kết hợp chất đánh bóng có độ bóng cao và kết cấu VDI sâu trên cùng một bộ phận là đặc sản của chúng tôi.
Thiết kế trượt hạng nặng — Chúng tôi sử dụng xi lanh thủy lực và thép thấm nitơ H13 để đảm bảo độ tin cậy khi cắt rãnh sâu.
Kinh nghiệm toàn cầu - Khuôn mẫu được giao cho các thương hiệu trang trí sân vườn Châu Âu và kiến trúc sư cảnh quan Bắc Mỹ.
Hỏi: Tại sao khuôn này lại đắt hơn nhiều so với khuôn nồi tròn thông thường?
Trả lời: Khuôn nồi dòng chảy yêu cầu 3–5 lõi trượt phức tạp (so với 0 đối với nồi tròn), làm mát phù hợp (so với các vách ngăn đơn giản) và hoàn thiện bề mặt kết hợp (so với một lớp hoàn thiện). Chi phí thép và số giờ gia công cao hơn đáng kể.
Q: Bạn có thể làm nhiều khoang cho chậu có dòng chảy nhỏ không?
Trả lời: Đối với các chậu có dòng chảy rất nhỏ (<200mm), chúng tôi có thể thử bố trí 2 khoang, nhưng điều này khó khăn do có sự can thiệp của trượt. Chúng tôi thường khuyên dùng 1×1 để đảm bảo chất lượng và tuổi thọ khuôn.
Hỏi: "Làm mát phù hợp" là gì và tôi có cần nó không?
Trả lời: Làm mát phù hợp có nghĩa là kênh nước đi theo hình dạng của nồi. Nó rất được khuyến khích cho các chậu có dòng chảy vì độ dày của thành rất khác nhau; Các đường thẳng tiêu chuẩn sẽ gây ra vết chìm trên thùy dày.
Hỏi: Bạn xử lý sự chuyển đổi kết cấu giữa các vùng được đánh bóng và khắc như thế nào?
Đáp: Chúng tôi sử dụng các kỹ thuật che phủ chính xác trong quá trình EDM và khắc để đảm bảo đường chuyển tiếp sắc nét, rõ ràng giữa vùng có độ bóng cao (SPI A2) và vùng có kết cấu (VDI).
Hỏi: Bạn cần gì cho một báo giá?
Đáp: Mô hình 3D (STP/IGS) là bắt buộc do tính phức tạp. Vui lòng chỉ định vật liệu (PP/ABS), độ hoàn thiện mong muốn (độ bóng so với vị trí kết cấu) và khối lượng hàng năm.
Gửi mô hình Garden Flow Pot 3D (STP/IGS) và các yêu cầu dự án của bạn tới ZHONGYUE MOULD. Chúng tôi sẽ cung cấp báo cáo DFM miễn phí bao gồm chiến lược trượt, thiết kế làm mát phù hợp và quản lý đường hàn + báo giá chính thức trong vòng 48 giờ làm việc.
Liên hệ với chúng tôi ngay bây giờ để bắt đầu dự án Khuôn ép chậu trồng cây thiết kế hình dạng không đều của bạn!
