ZHONGYUE MOLD là nhà sản xuất khuôn ép chuyên nghiệp của Trung Quốc cung cấp Khuôn chậu hoa cỡ lớn hình vỏ sò bằng nhựa / Khuôn trồng cây có vành có viền cánh hoa (Chậu trang trí hình sò, Chậu trồng cây có viền lượn sóng, Bình đựng tro vườn kiểu hoa sen) cho các nhà thầu cảnh quan cao cấp toàn cầu, mua sắm khách sạn năm sao và các thương hiệu trang trí sân vườn sang trọng. Không giống như những chiếc chậu tròn tiêu chuẩn, những chiếc chậu lớn hình vỏ sò này có viền trang trí nhấp nhô (như cánh hoa hoặc sóng biển) lặp lại xung quanh chu vi, tạo nên vẻ ngoài cổ điển, trang trí công phu. Kích thước thường có đường kính từ 300mm đến 800mm.
Việc tạo khuôn những thứ này đòi hỏi phải vượt qua những thách thức đáng kể về dụng cụ: cạnh có hình vỏ sò tạo ra các đường khoét ngăn cản việc bóc lõi đơn giản và mặt bích lớn trên cùng dễ bị cong vênh. Khuôn của chúng tôi sử dụng nhiều bộ nâng góc (8–16 bộ nâng) hoặc cơ chế lõi có thể thu gọn để rút biên dạng vỏ sò, kết hợp với các bộ phận làm mát BeCu lớn để kiểm soát độ phẳng trên vành rộng. Chúng tôi sản xuất những sản phẩm này bằng PP nguyên chất (ổn định tia cực tím), PP gia cố bằng sợi thủy tinh (FRPP) hoặc ABS cao cấp để đảm bảo cấu trúc lớn vẫn cứng cáp và chịu được thời tiết.
Từ những chậu trồng cây hình vỏ sò kiểu Victoria cổ điển cho đến những chậu kiến trúc có vành lượn sóng hiện đại, chúng tôi cung cấp bản đánh giá DFM đầy đủ, tập trung vào tính đồng bộ của bộ nâng và độ phẳng của mặt bích trước khi cắt thép.
|
Mục |
Thông số kỹ thuật / Tùy chọn |
|
|
Tên khuôn |
Khuôn chậu hoa hình vỏ sò bằng nhựa cỡ lớn (Cạnh cánh hoa / Chậu trồng cây viền rãnh) |
|
|
Khoang & lõi thép |
Khoang: 718H (HRC 33–38) hoặc 2738HH (ổn định). Lõi: 718H. Bộ nâng: H13 (2344 ESR, HRC thấm nitơ 48–52) |
|
|
Loại khuôn |
Khuôn hai tấm có Bộ nâng nhiều góc (8–16) hoặc Lõi có thể gập lại |
|
|
Đế khuôn |
LKM/DME Heavy-Duty (Trọng lượng 3.0T – 10.0T tùy size) |
|
|
sâu răng |
Tiêu chuẩn 1×1 (Độ phức tạp cấm có nhiều khoang đối với chậu có vỏ sò lớn) |
|
|
Hệ thống Á hậu |
Á hậu lạnh (nhánh Y đến nhiều cổng) hoặc Á hậu nóng (Cổng van tuần tự) để kiểm soát khối lượng lớn |
|
|
Loại cổng |
Cổng quạt hoặc cổng cạnh ở chân vành hoặc mặt bích bên trong |
|
|
Phóng ra |
Chốt đẩy + Ống bọc đầu phun (đối với lõi sâu) + Tấm dẫn động nâng đồng bộ |
|
|
làm mát |
BeCu chèn vào khu vực vành + Vách ngăn trong lõi + Bọt khí ngoại vi; Mạch cách ly |
|
|
Hoàn thiện bề mặt |
Khoang:VDI 27–30 Hạt da hoặc kết cấu đá; Cốt lõi: SPI B1/B2 Ba Lan |
|
|
Tuổi thọ của khuôn |
≥300.000 lượt bắn (máy nâng 718H + H13); ≥500.000 lần chụp (cứng hoàn toàn) |
|
|
Vật liệu được đề xuất |
PP ổn định tia cực tím, PP gia cố sợi thủy tinh (FRPP), ABS cao cấp |
|
|
Phần mềm thiết kế |
UG NX, SolidWorks, Moldflow (Fill + Pack + Warpage + Lifter Motion) |
|
|
Kiểm soát dung sai |
± 0,2 mm chung; Độ lặp lại cao độ sò điệp ± 0,1mm; Độ phẳng của vành 0,5mm |
|
|
Thời gian dẫn |
60–85 ngày (Gia công và lắp thiết bị nâng phức tạp) |
|
|
Vật liệu khuôn |
độ cứng |
Cuộc sống khuôn mẫu |
|
P20 |
HRC 28-33 |
>300.000 bức ảnh |
|
718 |
HRC 33-36 |
>500.000 bức ảnh |
|
H13 |
HRC >43 |
>800.000 bức ảnh |
|
2344 |
HRC >48 |
>800.000 bức ảnh |
|
S136 |
HRC 48-52 |
> 1.000.000 bức ảnh |
Làm cho dự án Khuôn chậu hoa bằng nhựa tiếp theo của bạn trở nên tươi sáng hơn!

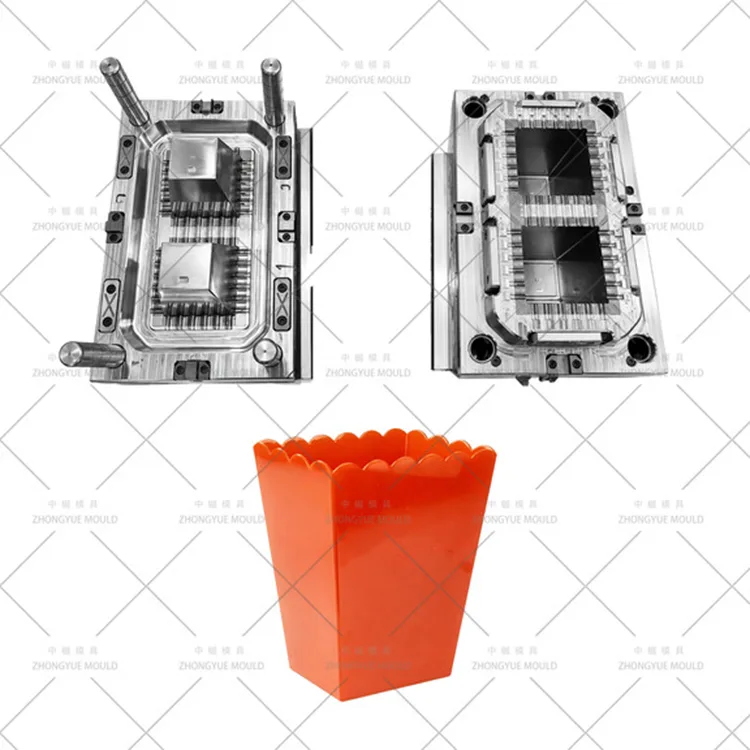

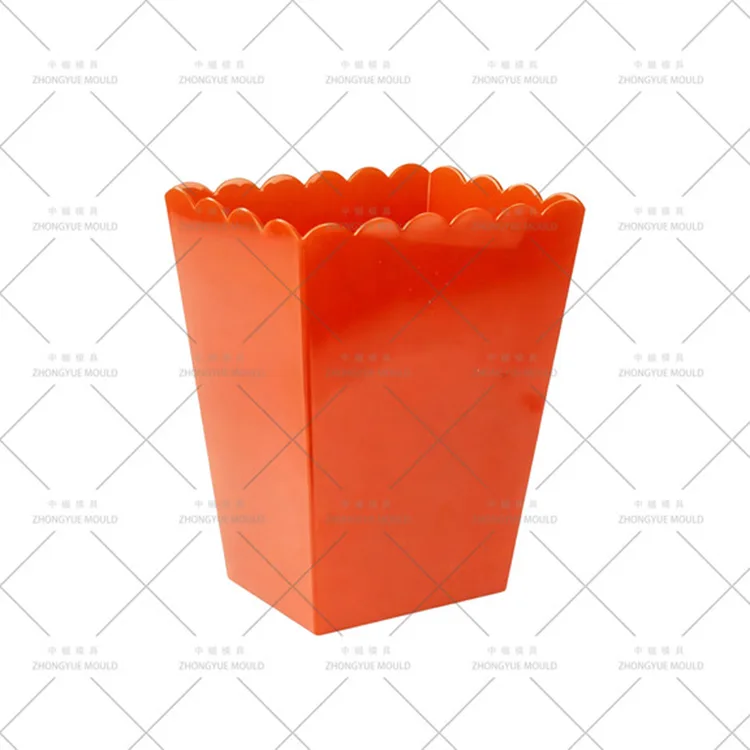

Khuôn chậu hoa cỡ lớn hình vỏ sò là một công cụ phức tạp được thiết kế để tạo ra những chậu trồng cây lớn với các cạnh trang trí lặp lại:
Sò điệp / Cạnh cánh hoa - Vành trên không phẳng; nó có các đường cong lồi (cánh hoa) và lõm (thung lũng) định kỳ. Điều này tạo ra gió lùa âm cần phải rút bằng máy.
Đường kính lớn - Thường là 300mm–800mm. Diện tích bề mặt lớn đòi hỏi khả năng làm mát và kiểm soát cong vênh đặc biệt.
Deep Draw — Thường là những chậu cao (chiều cao 300mm–600mm), yêu cầu làm mát lõi sâu và khả năng phóng mạnh mẽ.
Hoàn thiện trang trí - Thường có vân da nhẹ (VDI 27–30) hoặc kết cấu đá trên toàn bộ bề mặt bên ngoài, bao gồm cả sò điệp.
Đây là trái tim của khuôn. Chúng tôi thiết kế 8 đến 16 bộ nâng góc riêng lẻ được sắp xếp thành một vòng tròn, mỗi bộ tạo thành một con sò. Ngoài ra, đối với các cao độ chặt hơn, chúng tôi sử dụng lõi có thể thu gọn (lõi phân đoạn có cam trung tâm). Tất cả các thiết bị nâng di chuyển đồng thời thông qua một tấm truyền động duy nhất để đảm bảo rút đồng bộ mà không làm biến dạng vành mỏng manh.
Vành trên rộng, phẳng dễ bị cong vênh hoặc xoắn. Chúng tôi thiết kế các kênh làm mát bên trong (vách ngăn hoặc tấm lót BeCu) cách bề mặt trong phạm vi 5mm và sử dụng phân tích Moldflow để tối ưu hóa áp suất đóng gói và thời gian làm mát, đảm bảo độ phẳng ≤0,5mm trên vành rộng tới 800mm.
Mỗi con sò phải giống hệt nhau. Chúng tôi sử dụng gia công CNC có độ chính xác cao và lắp tay nâng để đảm bảo quá trình chuyển đổi giữa mỗi cánh hoa được liền mạch và độ cao (số lượng sò điệp) nhất quán xung quanh chu vi.
Lực bên ngoài do hơn 8 người tập tác động trong quá trình tiêm là rất lớn. Chúng tôi sử dụng các trụ đỡ dày, chốt dẫn hướng có độ bền kéo cao và guốc nâng hạng nặng để ngăn ngừa hiện tượng lệch và chớp của khuôn.
Lõi sâu được làm mát bằng ống bọt khí BeCu hoặc vách ngăn xoắn ốc. Lỗ thông hơi sâu (0,01–0,015mm) được đặt ở đỉnh của mỗi thung lũng sò điệp để ngăn bẫy khí ở dạng hình học phức tạp.
Bề mặt vỏ sò thường mang họa tiết bằng đá hoặc da. Chúng tôi đảm bảo kết cấu được áp dụng đồng đều trên các bề mặt nâng lên và khoang, với độ nghiêng thích hợp (2,5–3,5°) để cho phép thoát khỏi phần cắt có kết cấu.
|
Phân khúc thị trường |
Yêu cầu ứng dụng & khuôn mẫu |
|
Bất động sản cao cấp & HOA |
Những chậu trồng cây lớn 600–800mm lót đường lái xe vào nhà; FRPP cho sức mạnh; cạnh vỏ sò cổ điển |
|
Khách sạn & Khu nghỉ dưỡng 5 sao |
Chậu trồng cây trang trí bên hồ bơi hoặc lối vào; ABS cao cấp với độ bóng cao hoặc bề mặt giả đá |
|
Vườn Thành phố & Bách thảo |
Cảnh quan không gian công cộng; PP ổn định tia cực tím; thiết kế mạnh mẽ để chịu được sự tương tác của công chúng |
|
Dự án phục hồi lịch sử |
Tái tạo những người trồng cây theo kiến trúc thời Victoria hoặc Cổ điển; hình học sò điệp chính xác |
Lifter Motion & Warpage DFM — Phân tích độ sâu và độ nháp của vỏ sò. Mô phỏng chuyển động của thiết bị nâng để đảm bảo không va chạm. Chạy Moldflow để dự đoán độ cong vênh của vành và hiệu suất làm mát. Báo cáo DFM miễn phí.
Gia công thép cứng - Gia công CNC các khoang phức tạp. Khoan súng các kênh làm mát BeCu ở khu vực vành.
Bộ nâng & Lắp lõi — Nghiền bộ nâng H13 đến dung sai micron. Bề mặt nitrat. Bộ nâng vừa vặn bằng tay vào khoang để đảm bảo chuyển tiếp kết cấu liền mạch trên đường chia tay.
Lắp ráp & thử nghiệm T1 - Lắp ráp tấm nâng đồng bộ. Chạy thử nghiệm T1 với vật liệu được chỉ định. Kiểm tra độ nét của vỏ sò, độ phẳng của vành và độ co rút hoàn toàn của bộ nâng. Cung cấp video dùng thử + mẫu + báo cáo CMM.
Giao hàng cuối cùng - Đóng gói hạng nặng. Cung cấp lịch bảo trì thang máy và sơ đồ thủy lực (nếu có). Phụ tùng xe nâng (lò xo, guốc dẫn hướng).
Chuyên gia về Scalloped Edge - Chúng tôi đã nắm vững cơ chế phức tạp của hệ thống lõi đa năng và có thể thu gọn dành cho vành trang trí.
Các chuyên gia kiểm soát cong vênh — Chúng tôi giải quyết vấn đề số 1 của những chậu trồng cây lớn: vành phẳng, ổn định không bị xoắn hoặc cúp.
Cấu trúc công cụ chắc chắn — Khuôn của chúng tôi được chế tạo giống như những chiếc xe tăng để chịu được lực bên cực lớn do các đường cắt hình vỏ sò tạo ra.
Tích hợp kết cấu — Việc áp dụng kết cấu da/đá lên bề mặt có vỏ sò đòi hỏi chuyên môn về phác thảo và đánh bóng mà chúng tôi cung cấp.
Kinh nghiệm toàn cầu — Khuôn mẫu được giao cho các nhà thầu cảnh quan Châu Âu và chuỗi khách sạn Bắc Mỹ.
Q: Tại sao khuôn này cần nhiều máy nâng?
Đáp: Mỗi "cánh hoa" hoặc "con sò" tạo thành một đường undercut. Khuôn tiêu chuẩn không thể đẩy được thứ này ra. Chúng ta cần một bộ nâng (hoặc một đoạn lõi có thể thu gọn) cho mỗi con sò để kéo thép ra khỏi nhựa.
Hỏi: Bạn có thể làm khuôn nhiều khoang cho những cái này không?
Trả lời: Đối với đường kính lớn (trên 300mm), nhiều khoang là cực kỳ hiếm do sự phức tạp của hệ thống nâng và cần có đế khuôn lớn. Chúng tôi hầu như luôn khuyến nghị 1×1.
Hỏi: Bạn khuyên dùng vật liệu gì cho chiếc nồi có vỏ sò 600mm?
Trả lời: Để có độ cứng và ngăn vành rộng bị cong vênh, chúng tôi khuyên dùng PP gia cố bằng sợi thủy tinh (FRPP) hoặc ABS cao cấp. PP tiêu chuẩn có thể quá linh hoạt đối với kích thước lớn như vậy.
Q: Làm thế nào để bạn đảm bảo vành phẳng?
Trả lời: Chúng tôi sử dụng miếng đệm làm mát BeCu ngay trên bề mặt vành để tản nhiệt đồng đều và nhanh chóng, kết hợp với áp suất đóng gói được tối ưu hóa dựa trên phân tích Moldflow.
Hỏi: Bạn cần gì cho một báo giá?
Đáp: Bắt buộc phải có mô hình 3D (STP/IGS). Vui lòng chỉ định chất liệu (PP/ABS/FRPP), kết cấu mong muốn (ví dụ: "hạt da nhẹ") và khối lượng hàng năm.
Gửi mô hình 3D Sò điệp (STP/IGS) và các yêu cầu dự án của bạn tới ZHONGYUE MOULD. Chúng tôi sẽ cung cấp báo cáo DFM miễn phí bao gồm chiến lược nâng hạ, kiểm soát cong vênh và thiết kế làm mát + báo giá chính thức trong vòng 48 giờ làm việc.
Liên hệ với chúng tôi ngay bây giờ để bắt đầu dự án Khuôn ép Petal Edge / Flute Rim Planter của bạn!
