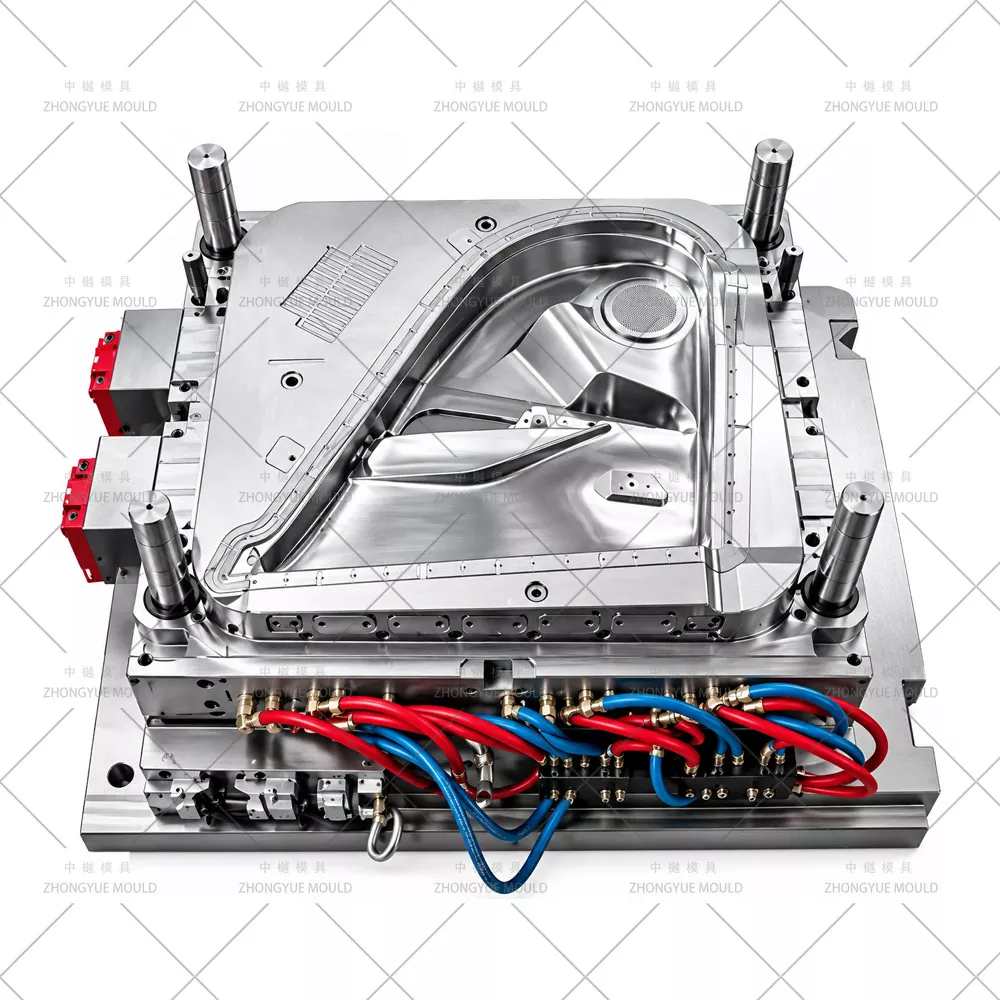

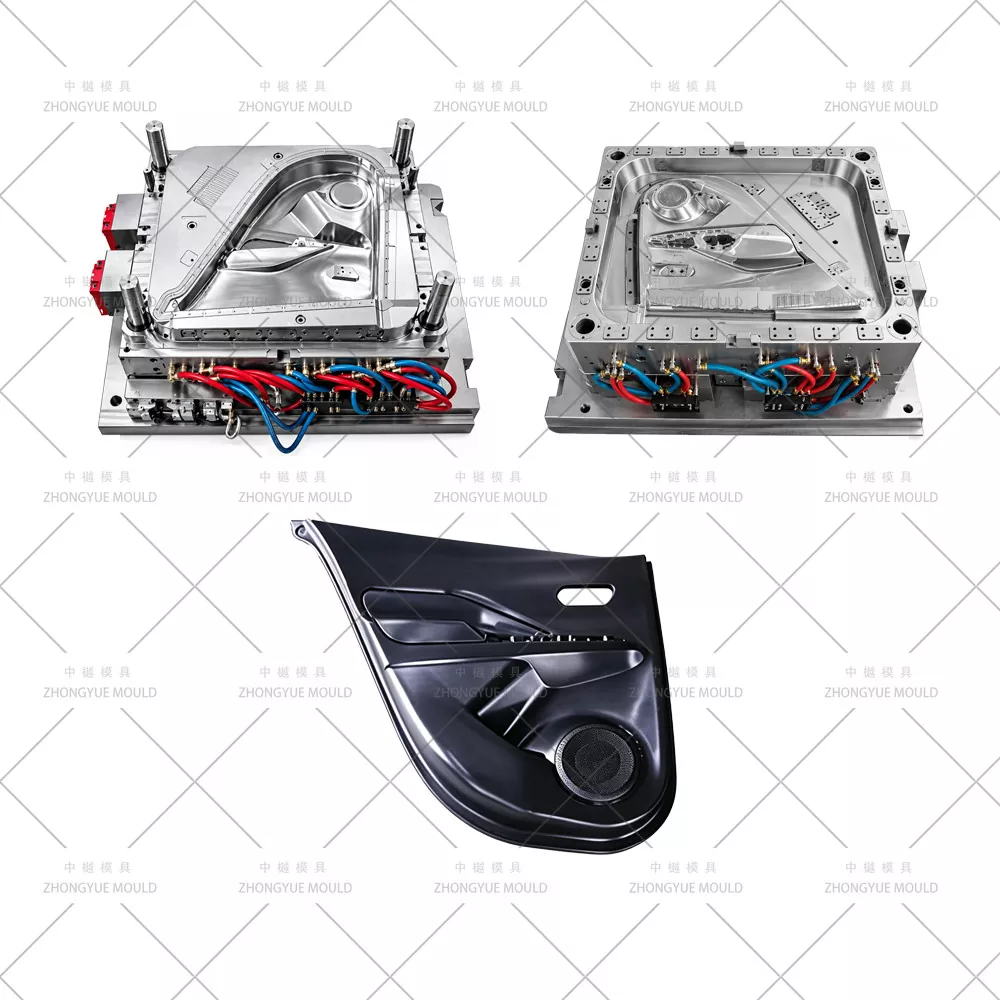

ZHONGYUE MOLD là nhà sản xuất khuôn ép chuyên nghiệp của Trung Quốc cung cấp Khuôn ép tấm cửa ô tô / Khuôn ép tấm trang trí cửa ô tô bằng nhựa (Khuôn tấm cửa trong) cho các nhà cung cấp phụ tùng ô tô Cấp 1 và OEM trên toàn cầu. Tấm cửa tích hợp bệ tì tay, túi đựng bản đồ (thùng đựng đồ), vòng loa, khung bezel công tắc và nhiều trùm kẹp vừa vặn — hầu hết đều được đúc bằng PP+EPDM-Talc (PP-T20/T30) với bề mặt chữ A có vân VDI (kết cấu da mờ) và các chi tiết trang trí trông giống như crom hoặc màu đen piano tùy chọn (ABS/PC+ABS) được đúc riêng biệt hoặc dưới dạng hai khuôn/đúc khuôn. Khuôn tấm cửa của chúng tôi có hệ thống dẫn nóng cổng van tuần tự (SVG) (6–10 giọt) để loại bỏ các đường hàn trên bề mặt sần sùi, nhiều bộ nâng thủy lực/khối đẩy góc để cắt rãnh túi bản đồ, đẩy bằng lò xo nitơ và làm mát theo vùng để kiểm soát sợi dọc trên các tấm có nhịp 700–1100mm.
Từ các tấm trang trí cửa trước (trái/phải), các tấm trang trí cửa sau, đến các khuôn chèn tựa tay/túi bản đồ riêng biệt, chúng tôi cung cấp đánh giá DFM đầy đủ và mô phỏng Moldflow trước khi cắt thép.
|
Mục |
Thông số kỹ thuật / Tùy chọn |
|
|
Tên khuôn |
Tấm cửa ô tô (Trước / Sau) / Khuôn ép tấm bên trong tấm ốp cửa |
|
|
Khoang & lõi thép |
Khoang: 718H (HRC 33–38) hoặc 2738HH; Tấm gương S136 (HRC 48–52) dành cho đàn piano màu đen; Lõi: 718H/P20; Xe nâng/Trượt: H13(2344 ESR) thấm nitơ hoặc SKD61 |
|
|
Đế khuôn |
Đế quá khổ LKM / DME / HASCO (kích thước khuôn thường 1500–2200 × 800–1200 × 900–1300mm; trọng lượng 8–18T) |
|
|
sâu răng |
Tiêu chuẩn khoang đơn (1×1); Có sẵn hốc gương 1+1 (L+R) cho các thiết kế đối xứng |
|
|
Hệ thống Á hậu |
Á hậu nóng - Cổng van tuần tự 6–10 giọt (khuyến nghị YUDO / SYNVENTIVE / Mold-Master); Á hậu lạnh cho nguyên mẫu |
|
|
Loại cổng |
Cổng tàu ngầm trên mặt bích sườn trong/phía sau; thả nóng trực tiếp vào vùng ẩn |
|
|
Phóng ra |
Chốt đẩy + nhiều bộ nâng (một số thủy lực) + khối đẩy góc / thanh vũ nữ thoát y; lò xo nitơ hỗ trợ trên máy nâng hạng nặng |
|
|
làm mát |
Vách ngăn Ø8–12mm, bọt khí, miếng đệm BeCu gần các đầu trùm & các góc túi bản đồ, 4–6 mạch cách ly có khớp nối nhanh |
|
|
Cầu trượt / Xe nâng |
4–8+ bộ nâng thủy lực hoặc chốt góc cho túi bản đồ & phần cắt dưới tay vịn; các thanh trượt nhỏ dành cho hốc bezel công tắc; không có túi khí (tấm cửa thường không có túi khí) |
|
|
Hoàn thiện bề mặt |
Khoang VDI 27–36 hạt mờ / kết cấu MT; S136 vùng đánh bóng gương SPI A1/A2; logo/số bộ phận thông qua phần chèn có thể thay đổi |
|
|
Cuộc sống khuôn mẫu |
≥500.000 mũi tiêm (khoang 718H + máy nâng nitrided H13); ≥800.000 mũi tiêm (nitrided H13/S136 đầy đủ) |
|
|
Vật liệu đúc được đề xuất |
PP-T20/T30 (độ co ~0,8–1,5%), PP+EPDM-T20, ABS/PC+ABS để chèn trang trí, TPE/TPO để ép xung (khuôn 2K) |
|
|
Phần mềm thiết kế |
UG NX, CATIA, Pro/E, SolidWorks, Moldflow |
|
|
Kiểm soát dung sai |
± 0,05 mm chung; ±0,1 mm trên khoảng cách của đầu kẹp; đường viền ±0,3–0,5 mm để khớp với tấm ngoài cửa và trụ A/B |
|
|
Thời gian dẫn |
55–75 ngày sau khi phê duyệt thiết kế khuôn 3D (độ phức tạp của nhiều bộ nâng) |
|
|
Vật liệu khuôn |
độ cứng |
Cuộc sống khuôn mẫu |
|
P20 |
HRC 28-33 |
>300.000 bức ảnh |
|
718 |
HRC 33-36 |
>500.000 bức ảnh |
|
H13 |
HRC >43 |
>800.000 bức ảnh |
|
2344 |
HRC >48 |
>800.000 bức ảnh |
|
S136 |
HRC 48-52 |
> 1.000.000 bức ảnh |
Làm cho dự án Khuôn cửa ô tô tiếp theo của bạn trở nên tươi sáng hơn!
|
Loại phần |
Vật liệu chung |
Trọng tâm thiết kế khuôn mẫu |
|

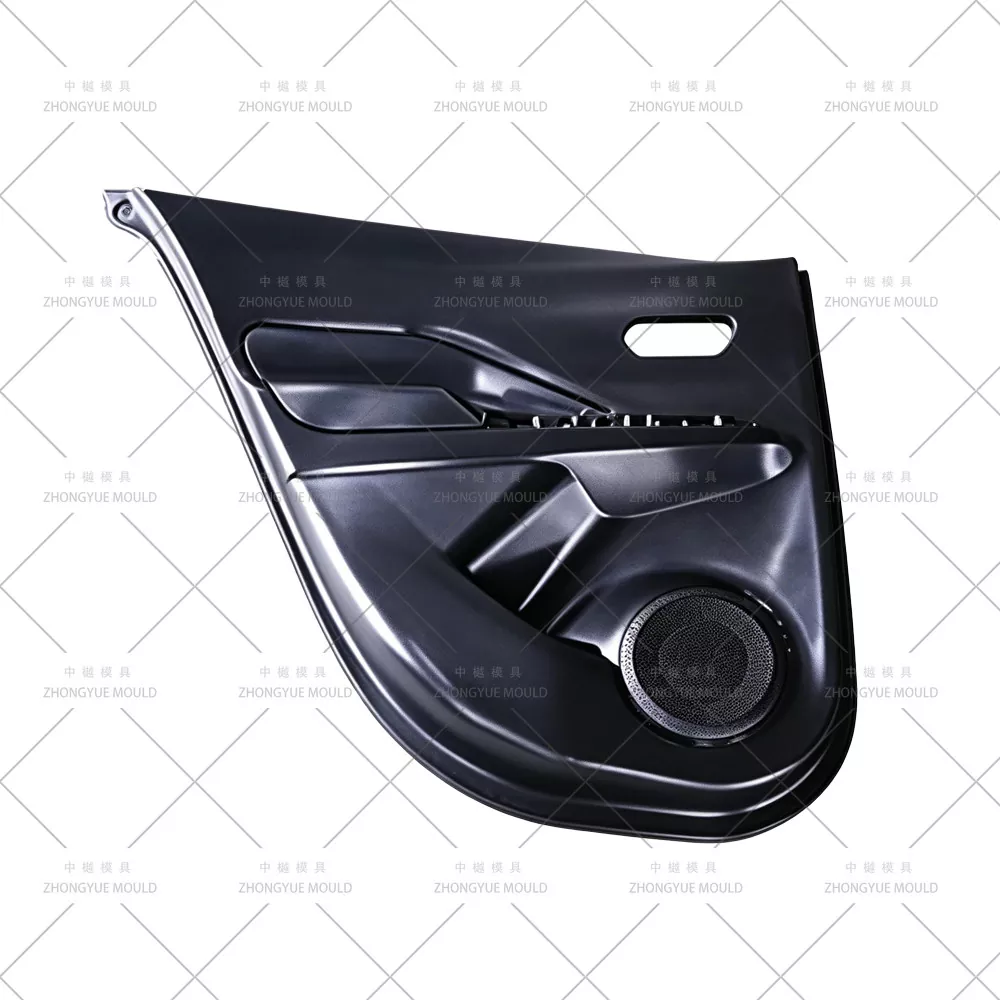

Tấm trang trí cửa trước (Bảng bên trong / Nền chính) |
PP-T20/T30 (Chứa Talc), PP+EPDM-T20 |
Thành mỏng lớn (2,5–3,5mm), Á hậu nóng SVG, 4–8+ bộ nâng cho túi bản đồ & đường cắt dưới tay vịn, hạt VDI 27–36 trên bề mặt A |
|
Tấm ốp cửa sau (Thường nhỏ hơn / Đơn giản hơn) |
PP-T20/T30 |
Cấu trúc tương tự như mặt trước nhưng nhỏ hơn; có thể chia sẻ triết lý thiết kế cơ sở khuôn mẫu giống nhau; đôi khi 1+1 L+R nếu không đối xứng |
|
Túi bản đồ cửa / Thùng lưu trữ (Riêng biệt hoặc tích hợp) |
PP-T20, ABS |
Đường cắt sâu → tấm thoát y/bộ nâng góc cạnh; đôi khi được đúc thành miếng chèn riêng biệt sau đó được lắp ráp |
|
Tay vịn cửa / Viền công tắc / Lưới loa (Lắp ráp phụ) |
ABS, PC+ABS (đen piano hoặc mờ) |
Vùng đánh bóng gương S136 cho độ bóng cao; các thanh trượt nhỏ để cắt viền bezel; đôi khi ép xung 2K bằng TPE mềm |
|
Tấm nền cửa được đúc mềm bằng cảm ứng (2K) |
Chất nền PP + miếng đệm mềm TPE/TPO |
Khuôn được thiết kế cho trục lăn quay hoặc phun tuần tự; đăng ký tắt vùng vật liệu mềm |
Á hậu nóng Cổng van tuần tự (SVG)— YUDO / SYNVENTIVE / Mold-Master - 6–10 giọt với giai đoạn đóng/mở để đẩy các đường hàn đến mặt bích phía sau/sườn bên trong ẩn, duy trì hình dạng bề mặt chữ A dạng hạt.
Nhiều máy nâng thủy lực & khối đẩy góc cạnh— 4–8+ bộ nâng dành cho đường cắt bên trong túi bản đồ và hốc tựa tay; lò xo nitơ trên máy nâng lớn để tránh mỏi; xi lanh thủy lực mini để cắt khung công tắc nếu cần.
Bù co ngót cho PP-Talc & ABS/PC+ABS— Độ co PP-T20 ~0,8–1,3%(MD)/1,0–1,5%(TD); ABS ~0,4–0,7%; Kích thước khoang đã được xác minh bằng khuôn, đặc biệt là trên các tấm rộng để kiểm soát độ cong vênh và khe hở với vỏ cửa/trụ A.
Hạt mờ + Vùng chèn màu đen piano / Chrome tùy chọn— Khoang VDI 27–36 da/hạt mờ (Mold-Tech / YS) được khắc trực tiếp trên 718H/2738HH; Miếng lót đánh bóng gương S136 (HRC 48–52) dành cho dải trang trí có độ bóng cao - đường phân chia rõ ràng.
Làm mát sâu theo vùng để kiểm soát cong vênh— Vách ngăn Ø8–12mm + bọt khí + miếng đệm BeCu gần các trùm kẹp dày & giá đỡ tay vịn; 4–6 mạch nước biệt lập (ΔT 3–4oC) trên các vùng trái/giữa/phải.
Tùy chọn hốc gương 1+1 (L+R cho tấm cửa đối xứng)— Á hậu nóng cân bằng hoặc Á hậu lạnh nhánh Y; đối với các tấm có kiểu dáng không đối xứng, thường là một khoang đơn (L & R được trích dẫn là cặp phù hợp).
Cổng tàu ngầm ẩn ở mặt sau / Sườn trong— Di tích cổng hoàn toàn ẩn giấu khỏi bề mặt A; Á hậu lạnh hiếm ngoại trừ proto - ưa thích thả nóng.
Khởi động dự án & Đánh giá DFM— Phân tích độ dày thành (loại 2,5–3,5 mm), góc nháp trên mỗi thớ ( ≥1,5° đối với VDI 30+), độ nhiễu hành trình của bộ nâng đối với túi bản đồ và tay vịn, tính khả thi của cổng và khả năng phóng; đề xuất các cải tiến để tránh đường chìm/đường hàn trên bề mặt A.
Mô phỏng dòng chảy khuôn (Moldflow)— Kiểu lấp đầy, vị trí đường hàn (được đẩy về phía sau/mặt bích), lực kẹp, độ đồng đều làm mát & độ cong dọc dự đoán cho tấm PP-Talc rộng.
Phê duyệt thiết kế khuôn 3D— Lắp ráp hoàn chỉnh với bố cục làm mát (mạch được khoanh vùng), cân bằng Á hậu nóng SVG, chi tiết nâng/trượt 4–8+ với hoạt ảnh giao thoa, kết cấu & định nghĩa vùng đánh bóng gương.
Gia công chính xác— Khoan lỗ sâu/gia công thô CNC tốc độ cao khổ lớn để làm mát, Sodick/Charmilles EDM cho các khe nâng tinh & khắc kết cấu; Đánh bóng gương S136 & khắc hạt VDI.
Thử nghiệm và sửa lỗi T1- Chạy trên máy nội bộ; cung cấp video dùng thử + báo cáo chiều CMM + phần mẫu để phê duyệt; kiểm tra độ vừa vặn của túi bản đồ và sự tương tác của clip.
Bao bì & Lô hàng cuối cùng— Hộp đựng hạng nặng không cần khử trùng, hướng dẫn vận hành khuôn, danh sách phụ tùng thay thế (lò xo nâng, chốt đẩy, vòng đệm), xử lý nhiệt & chứng chỉ thép.
Kinh nghiệm khuôn nội thất ô tô— Khuôn cửa, chắn bùn, bảng điều khiển trung tâm & bảng cửa được chế tạo trong nhà bằng CNC 5 trục khổ lớn & máy khoan lỗ sâu
Báo cáo DFM & Moldflow nội bộ— Xác định rủi ro lấp đầy/cong vênh/chìm & tối ưu hóa trước khi cắt thép; xác minh khoảng cách/tuôn ra vỏ cửa và trụ
Chuyên môn của SVG Hot Runner & Multi-Lifter— Tích hợp YUDO/SYNVENTIVE/Mold-Master; máy nâng lò xo nitơ; thiết kế khối phun góc cạnh
QC nghiêm ngặt & tiến độ minh bạch- Hình ảnh gia công hàng tuần, kiểm tra CMM, phê duyệt mẫu T1 trước khi giao hàng
Kinh nghiệm xuất khẩu— Khuôn mẫu vận chuyển đi Châu Âu, Bắc Mỹ, Nam Mỹ, Đông Nam Á
Bảo hành khuôn mẫu 1 năm + Cung cấp phụ tùng thay thế (lò xo nâng, vòng đệm, chốt)
Hỏi: Bạn có làm cả khuôn cửa trước và cửa sau - và trái & phải có thể là hốc gương 1+1 không?
Đ: Vâng. Chúng tôi thiết kế khuôn L/R một khoang (phổ biến cho các tấm có kiểu dáng bất đối xứng) và khuôn khoang gương 1+1 cho các thiết kế đối xứng để tăng gấp đôi sản lượng mỗi lần chụp. Phía trước và phía sau được trích dẫn riêng vì chúng khác nhau về kích thước và bộ tính năng.
Hỏi: Bạn đề xuất hệ thống chạy nóng nào cho khuôn cửa?
Trả lời: Chúng tôi khuyên bạn nên sử dụng Á hậu nóng cổng van tuần tự (SVG) với 6–10 giọt (YUDO/SYNVENTIVE/Mold-Master) — nó cho phép bạn đổ đầy giai đoạn để đẩy các đường hàn đến các khu vực không nhìn thấy được, rất quan trọng đối với chất lượng bề mặt chữ A dạng hạt.
Hỏi: Bạn có thể tạo ra hạt mờ VÀ độ bóng cao màu đen piano trong một khuôn không?
Đ: Vâng. Chúng tôi sử dụng miếng chèn đánh bóng gương S136 (SPI A1/A2) cho vùng trang trí có độ bóng cao và hốc có kết cấu 718H/2738HH (VDI 27–36) cho bảng chính mờ, với sự phân chia rõ ràng giữa các vùng.
Hỏi: Bạn cần gì cho một báo giá?
A: Mô hình bộ phận 3D (STP/IGS/X_T), vật liệu mục tiêu (PP-T20/T30 / ABS, v.v.), khối lượng hàng năm/ưu tiên xâm thực (1×1 hoặc 1+1), dữ liệu trục lăn máy phun của bạn, kết cấu bề mặt & thông số vùng có độ bóng cao nếu có.
Gửi mô hình 3D bảng điều khiển cửa của bạn (STEP/IGS/X_T) và các yêu cầu dự án. ZHONGYUE MOLD sẽ cung cấp báo cáo DFM miễn phí + tóm tắt dòng chảy khuôn + báo giá chính thức trong vòng 24–48 giờ làm việc.
