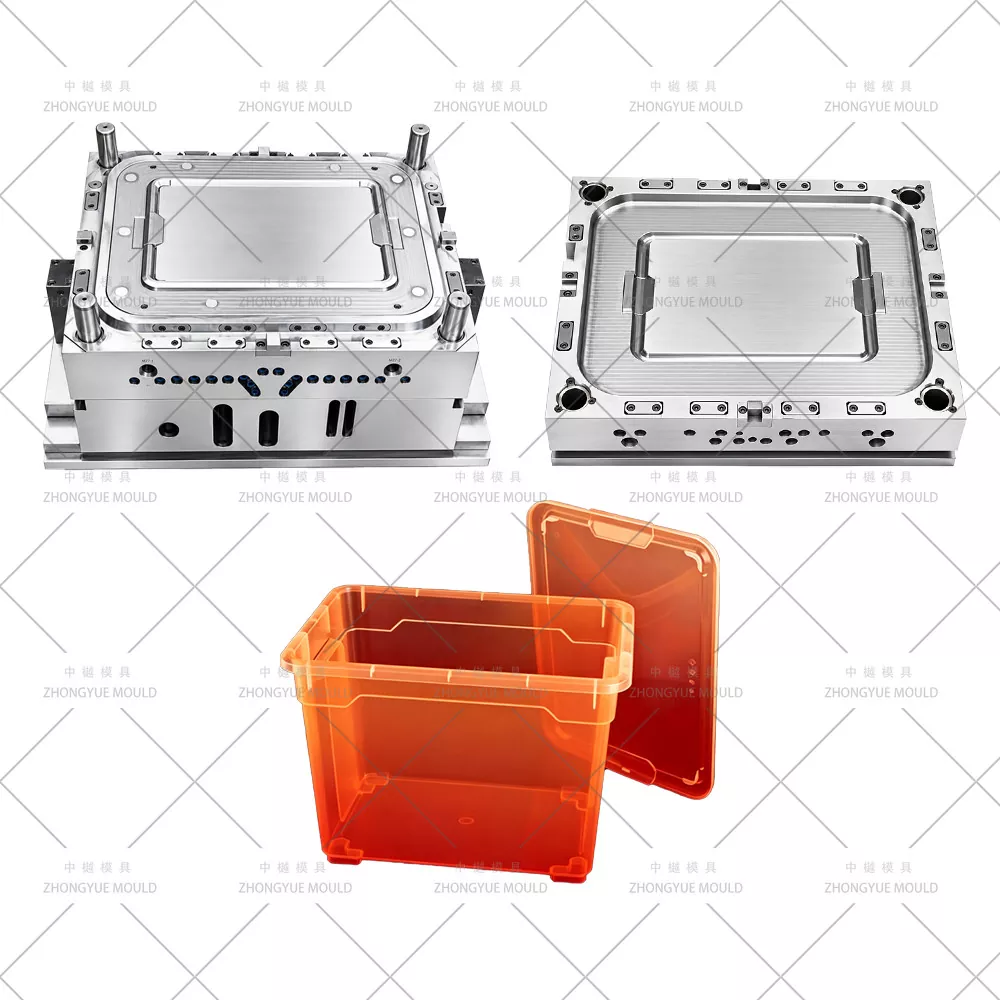

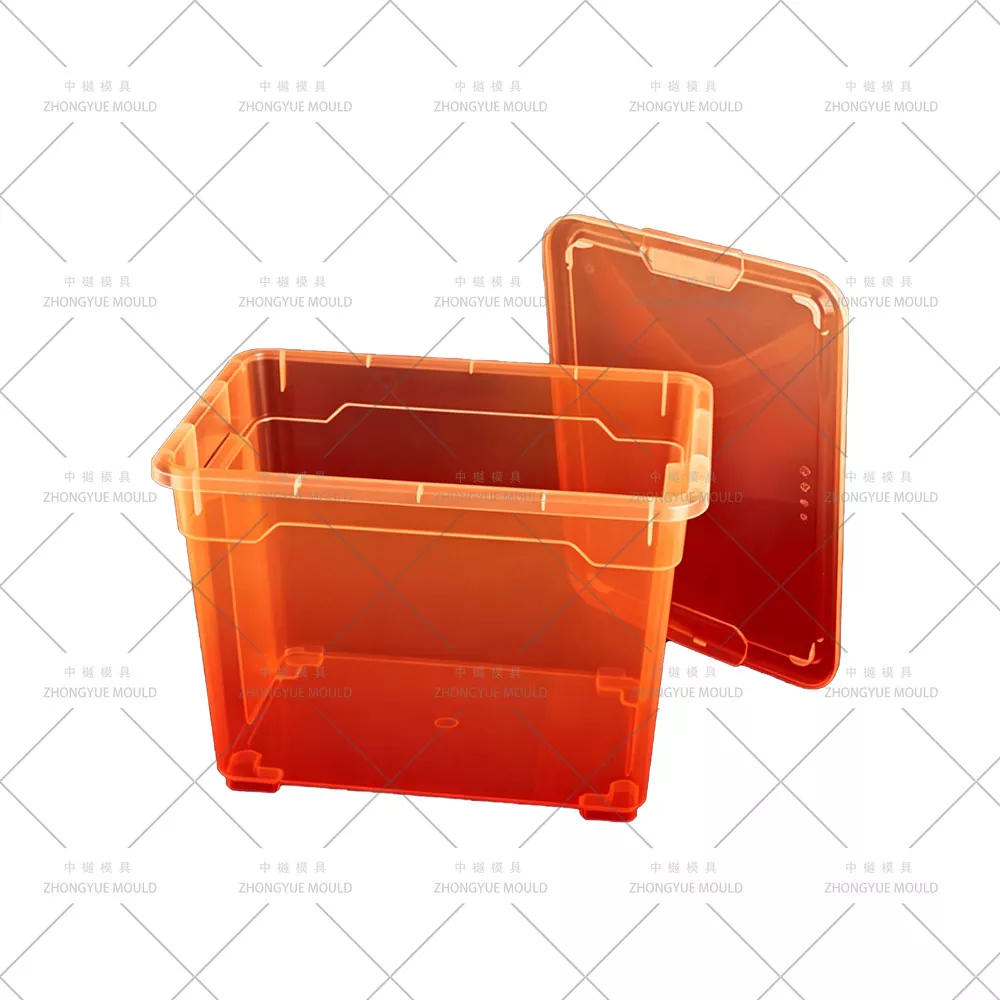

ZHONGYUE MOLD là nhà sản xuất khuôn ép chuyên nghiệp của Trung Quốc cung cấp Khuôn ép nắp hộp lưu trữ 10L / Khuôn ép nắp hộp lưu trữ 10L bằng nhựa (Vỏ hộp vừa vặn hoặc có bản lề) cho các nhà bán buôn sản phẩm gia dụng, siêu thị và nhãn hiệu riêng trên toàn cầu. Nắp hộp bảo quản 10L là bộ phận kéo nông (độ sâu thường là 25–50mm) được đúc bằng nhựa PP (MFR 8–15 g/10 phút, có màu phù hợp với thân máy hoặc PS/ABS trong suốt dành cho các dòng cao cấp) với mặt ngoài bóng mịn như sa-tanh (SPI B1/B2) và các đường gân bên trong vừa khít với mặt bích của hộp. Khuôn nắp của chúng tôi thường được thiết kế là 2 khoang hoặc 4 khoang (2×1, 2×2 hoặc 1+1 L+R đối với nắp có đường viền) để cân bằng chu kỳ chậm hơn của thân hộp 10L (1×1). Các tính năng bao gồm cổng tàu ngầm ẩn ở vành trong, bộ nâng góc siêu nhỏ hoặc thanh trượt nông để cắt phần dưới kẹp nhanh, rãnh bịt kín silicon tùy chọn và xác minh DFM về khoảng hở chỗ ngồi từ nắp đến thân (0,2–0,4mm).
Từ nắp hộp lưu trữ lắp vào (màu PP mờ), nắp cửa sổ quan sát rõ ràng (lắp PS/ABS hoặc khuôn nắp trong suốt riêng biệt), đến nắp có rãnh đệm để bảo quản chống bụi, chúng tôi cung cấp đánh giá DFM đầy đủ trước khi cắt thép.
|
Mục |
Thông số kỹ thuật / Tùy chọn |
|
|
Tên khuôn |
Khuôn ép nhựa nắp hộp bảo quản 10L (Nắp đậy / nắp trên) |
|
|
Khoang & lõi thép |

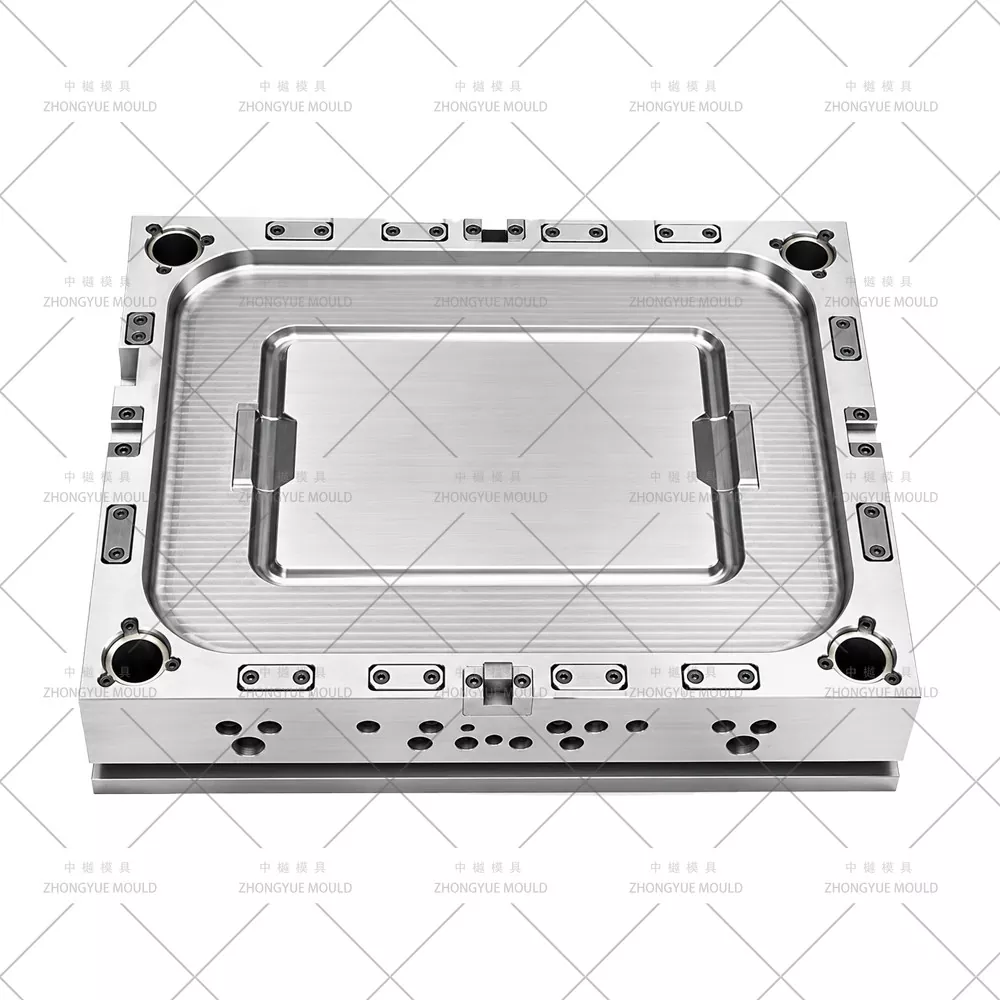

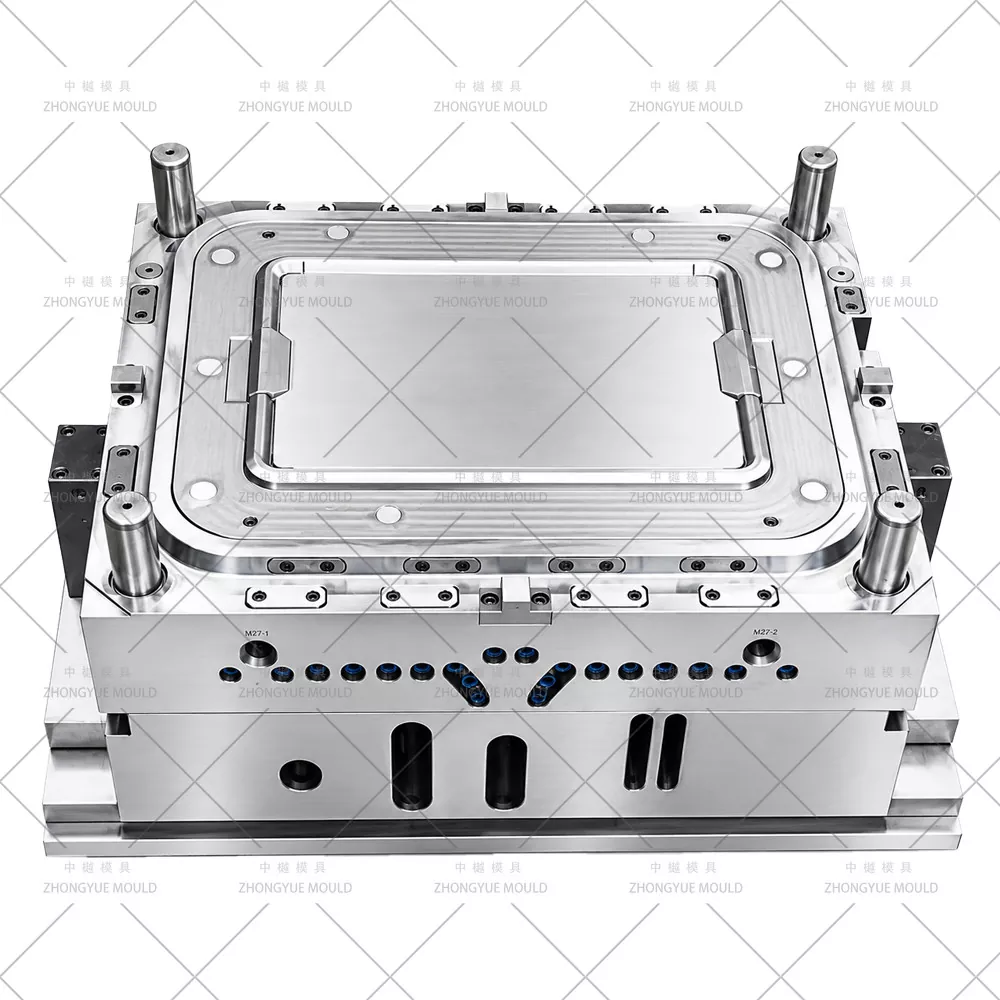

Khoang: P20 (HRC tiền cứng 28–33) std.; 718H (HRC 33–38) hoặc S136 (HRC 48–52) tùy chọn cho vùng có độ bóng cao; Lõi: P20/718H; Bộ nâng/Trượt siêu nhỏ: H13(2344 ESR) nitrided hoặc SKD61 |
|
|
Loại khuôn |
Hai tấm đóng mở + 1–2 thanh nâng góc siêu nhỏ hoặc thanh trượt nông để cắt rãnh kẹp |
|
|
Đế khuôn |
LKM / DME / HASCO / Tự thiết kế (điển hình 300×350mm – 400×450mm; trọng lượng 0,4–0,8T) |
|
|
sâu răng |
Tiêu chuẩn 2×1, 2×2, 4×1 để khớp với đầu ra nội dung 1×1; 1 × 1 có sẵn cho nắp có hình dạng tùy chỉnh |
|
|
Hệ thống Á hậu |
Tiêu chuẩn Á hậu lạnh (cân bằng nhánh Y); Đầu nóng tùy chọn cho nắp trong suốt một khoang |
|
|
Loại cổng |
Cổng tàu ngầm (tiềm ẩn) trên mặt bích bên trong / mặt sau không nhìn thấy được; cổng quạt thay thế cho nắp trong suốt |
|
|
Phóng ra |
Các chân đẩy được đặt đối xứng; rút nông → ghim đơn giản là đủ; tùy chọn đẩy sớm không sử dụng |
|
|
làm mát |
Vách ngăn Ø6–8mm + bọt khí ngoại vi; mạch cách ly; ΔT 3oC |
|
|
Cầu trượt / Xe nâng |
1–2 bộ nâng góc siêu nhỏ hoặc thanh trượt nông (hành trình 3–10mm) để cắt phần kẹp vừa khít; thấm nitơ H13/SKD61 |
|
|
Hoàn thiện bề mặt |
Khoang: SPI B1/B2 satin (nắp PP tiêu chuẩn), SPI A2 có độ bóng cao tùy chọn (lắp S136 cho nắp trong/ABS); Cốt lõi: SPI B1; Logo: chèn có thể thay đổi |
|
|
Tuổi thọ của khuôn |
≥300.000 mũi tiêm (khoang P20 + máy nâng H13); ≥500.000 bức ảnh (718H) |
|
|
Vật liệu đúc được đề xuất |
PP (MFR 8–15, màu sắc phù hợp với thân máy, tùy chọn chống tia cực tím), GPPS (nắp trong), ABS (nắp bóng); masterbatch theo yêu cầu |
|
|
Phần mềm thiết kế |
UG NX, Pro/E, SolidWorks, AutoCAD |
|
|
Kiểm soát dung sai |
± 0,05 mm chung; Khoảng hở chỗ ngồi mặt bích từ nắp đến thân 0,2–0,4 mm (đã được xác minh khi có độ mờ trên thân hộp) |
|
|
Vật liệu khuôn |
độ cứng |
Cuộc sống khuôn mẫu |
|
P20 |
HRC 28-33 |
>300.000 bức ảnh |
|
718 |
HRC 33-36 |
>500.000 bức ảnh |
|
H13 |
HRC >43 |
>800.000 bức ảnh |
|
2344 |
HRC >48 |
>800.000 bức ảnh |
|
S136 |
HRC 48-52 |
> 1.000.000 bức ảnh |
Làm cho dự án Khuôn hộp lưu trữ bằng nhựa tiếp theo của bạn trở nên tươi sáng hơn!
Nhiều khoang cho cân bằng đầu ra (2×1, 2×2, 4×1)— Thân hộp 10L là 1×1 (chu kỳ ~ 18–30 giây); chu kỳ nắp nhanh hơn (~8–15 giây) → khuôn nắp 2 khoang hoặc 4 khoang phù hợp với công suất hàng ngày mà không sản xuất quá nhiều nắp. Người chạy phân nhánh Y và cân bằng theo thời gian lấp đầy khoang trong DFM.
Snap-Fit Clip Undercut — Bộ nâng góc siêu nhỏ hoặc Trượt nông— 1–2 cần nâng nhỏ (hành trình 3–10mm) hoặc kẹp khóa rút dạng trượt góc nông gắn vào mặt bích trên cùng của hộp 10L; Hạt dao thấm nitơ H13 để chống mài mòn; kiểm tra nhiễu trong lắp ráp 3D.
Bù co ngót cho nắp PP (Hình chữ nhật/hình tròn vẽ nông) — Độ co PP ~1,2–1,8%; chu vi nắp / mặt bích được mở rộng một chút theo mức thu nhỏ đã được xác minh của Moldflow; khoảng cách từ nắp đến thân hộp được kiểm soát ở mức 0,2–0,4 mm (được kiểm tra bằng bản vẽ/độ mờ trên thân hộp của bạn).
Cổng tàu ngầm ẩn (Tiềm ẩn) ở mặt bích bên trong / Mặt sau— Vết tích cổng không nhìn thấy được từ mặt nhìn thấy được bên ngoài; Á hậu lạnh tiêu chuẩn nhánh Y cho nhiều khoang; đầu nóng (mở) tùy chọn cho nắp cao cấp PS trong suốt một khoang.
Làm mát tường mỏng & chu kỳ ngắn— Vách ngăn Ø6–8mm + bộ tạo bọt ngoại vi trong lõi; mạch cách ly; chu kỳ điển hình 8–15 giây; Các lỗ thông hơi trên đường chia tay 0,01–0,015mm để tránh cháy trên các phần mỏng.
Bề mặt hoàn thiện - Tiêu chuẩn đánh bóng Satin / Độ bóng cao Tùy chọn— Khoang SPI B1/B2 satin (nắp PP tiêu chuẩn); Độ bóng cao SPI A2 (bộ chèn S136) tùy chọn cho nắp ABS trong suốt/cao cấp; KHÔNG khắc khắc mây/VDI trừ khi được yêu cầu cụ thể dưới dạng phiên bản trang trí đặc biệt. Lõi SPI B1 được đánh bóng để tháo lắp dễ dàng.
Tùy chọn rãnh silicon và chèn logo- Rãnh vòng chữ O được gia công ở lõi; Có thể thay đổi logo dập nổi/gỡ lỗi ở mặt trong hoặc mặt sau không nhìn thấy được.
Khởi động dự án & Đánh giá DFM— Phân tích độ dày thành nắp (loại 1,2–2,0mm), hành trình cắt dưới và nâng lên của kẹp kẹp, vị trí cổng và cân bằng nhánh chữ Y của thanh dẫn cho khoảng trống chỗ ngồi từ nắp đến thân hộp nhiều khoang, (CẦN điều chỉnh độ sáng/bản vẽ mặt bích trên thân hộp). Đề xuất số khoang để phù hợp với tỷ lệ đầu ra khuôn thân 10L của bạn.
Phê duyệt thiết kế khuôn mẫu (3D)— Lắp ráp hoàn chỉnh với bố trí vách ngăn làm mát, chi tiết nâng/trượt siêu nhỏ có kiểm tra nhiễu, mô phỏng cân bằng con chạy, chiến lược thông hơi (đường chia tay 0,01–0,015mm).
Gia công chính xác— Khoang gia công thô/hoàn thiện CNC tốc độ cao, lõi/khoang SPI B1/B2 (hoặc S136 A2 cho vùng bóng), thấm nitơ & lắp tay nâng vi mô H13, gia công túi chèn logo.
Lắp ráp & thử nghiệm T1— Chạy trên máy phun trong nhà; kiểm tra độ vừa khít trên mẫu thân hộp 10L (được gửi hoặc mua riêng), vết tích cổng, chu trình làm mát (~8–15 giây); cung cấp video dùng thử + nắp mẫu + kiểm tra kích thước.
Chỉnh sửa & phê duyệt cuối cùng— Tinh chỉnh thời gian nâng nếu cần; vận chuyển trong hộp không khử trùng có hướng dẫn sử dụng khuôn và danh sách phụ tùng thay thế (lò xo nâng siêu nhỏ, chốt đẩy, bộ kéo mầm).
Hỗ trợ sau bán hàng— Bảo hành khuôn 1 năm, phụ tùng thay thế miễn phí cho những hư hỏng không do con người tạo ra (đặc biệt là lò xo/chân nâng siêu nhỏ), hướng dẫn kỹ thuật từ xa.
Kinh nghiệm khuôn mẫu gia đình phong phú— Hộp đựng 5L–120L (bộ thân + nắp), thùng mây, ghế, thùng, giỏ tự sản xuất
DFM nội bộ với Kiểm tra độ khít của nắp thân— Xác minh độ hở mặt bích từ nắp đến hộp (0,2–0,4 mm) bằng cách sử dụng bản vẽ/độ mờ trên thân trước khi cắt thép; tư vấn số lượng khoang tối ưu (2×1 / 2×2) để phù hợp với đầu ra của thân máy
Chuyên môn về Multi-Cavity & Micro-Lifter— Ray nhánh chữ Y cân bằng, cầu nâng/trượt kẹp nhỏ được tính toán chính xác; Vùng có độ bóng cao S136 tùy chọn cho nắp trong suốt/cao cấp
QC nghiêm ngặt & tiến độ minh bạch- Hình ảnh gia công hàng tuần, phê duyệt mẫu T1 (kiểm tra độ khít trên mẫu thân) trước khi giao hàng
Kinh nghiệm xuất khẩu— Khuôn mẫu vận chuyển đi Châu Âu, Bắc Mỹ, Nam Mỹ, Đông Nam Á, Trung Đông
Bảo hành khuôn mẫu 1 năm + Cung cấp phụ tùng thay thế (lò xo nâng siêu nhỏ, chốt đẩy)
Câu hỏi: Tôi nên chọn số lượng khoang nào - 1×1, 2×1 hay 2×2?
A: Thân hộp 10L thường là 1×1 (chu kỳ ~ 18–30 giây). Chu kỳ nắp nhanh hơn (~8–15 giây), vì vậy chúng tôi khuyên dùng 2 khoang (2×1) hoặc 4 khoang (2×2 hoặc 4×1) để cân bằng gần như sản lượng hàng ngày. Hãy cho chúng tôi biết số lượng khoang cơ thể và thể tích hàng ngày của bạn - chúng tôi sẽ tính toán số lượng khoang nắp tối ưu.
Hỏi: Khuôn nắp có cần vẽ thân hộp không?
Đáp: Rất khuyến khích — chúng tôi cần có vành trên cùng của hộp Ø hoặc L×W, độ dày mặt bích và vị trí rãnh khóa (hoặc gửi phần thân 3D) để xác minh khoảng hở chỗ ngồi trên nắp (0,2–0,4 mm) và độ ăn khớp của kẹp khóa trước khi cắt thép.
Hỏi: Bề mặt hoàn thiện nào - bất kỳ kết cấu mây/dệt nào?
Trả lời: Tiêu chuẩn là chất đánh bóng satin SPI B1/B2 (không có kết cấu) cho nắp PP. SPI A2 có độ bóng cao (bộ chèn S136) tùy chọn cho nắp PS trong suốt hoặc nắp ABS cao cấp. KHÔNG áp dụng khắc VDI/mây mây trừ khi bạn đặt mua nắp phiên bản trang trí đặc biệt để phù hợp với thân hộp mây.
Q: Bạn có thể thêm một rãnh cho miếng đệm silicon không?
Trả lời: Có - rãnh chữ O/gioăng được gia công trong lõi; chúng tôi cũng có thể tư vấn mặt cắt rãnh (thường rộng 2,0–3,0mm × sâu 1,5–2,0mm) cho mỗi kích thước dây silicon tiêu chuẩn.
Hỏi: Bạn cần gì cho một báo giá?
A: Bản vẽ 2D (PDF/DWG) + mô hình 3D (STP/IGS/X_T) của nắp VÀ tốt nhất là các mặt bích mờ trên thân hộp hoặc 3D; cho chúng tôi biết số khoang khuôn trên cơ thể bạn (1×1, v.v.), thể tích hàng năm, khoang nắp ưa thích (2×1 / 2×2) và vật liệu (PP MFR / GPPS / ABS).
Gửi bản vẽ 2D + mô hình 3D về nắp hộp lưu trữ 10L của bạn (và lý tưởng nhất là các tệp/tập tin mặt bích trên thân hộp) và thông tin về khoang khuôn của thân hộp 10L của bạn. ZHONGYUE MOLD sẽ cung cấp bản đánh giá DFM miễn phí với việc kiểm tra độ vừa vặn của thân nắp + đề xuất số khoang + báo giá chính thức trong vòng 24–48 giờ làm việc.
Liên hệ với chúng tôi ngay bây giờ để bắt đầu dự án Khuôn ép / nắp thùng chứa nhựa 10L của bạn!
